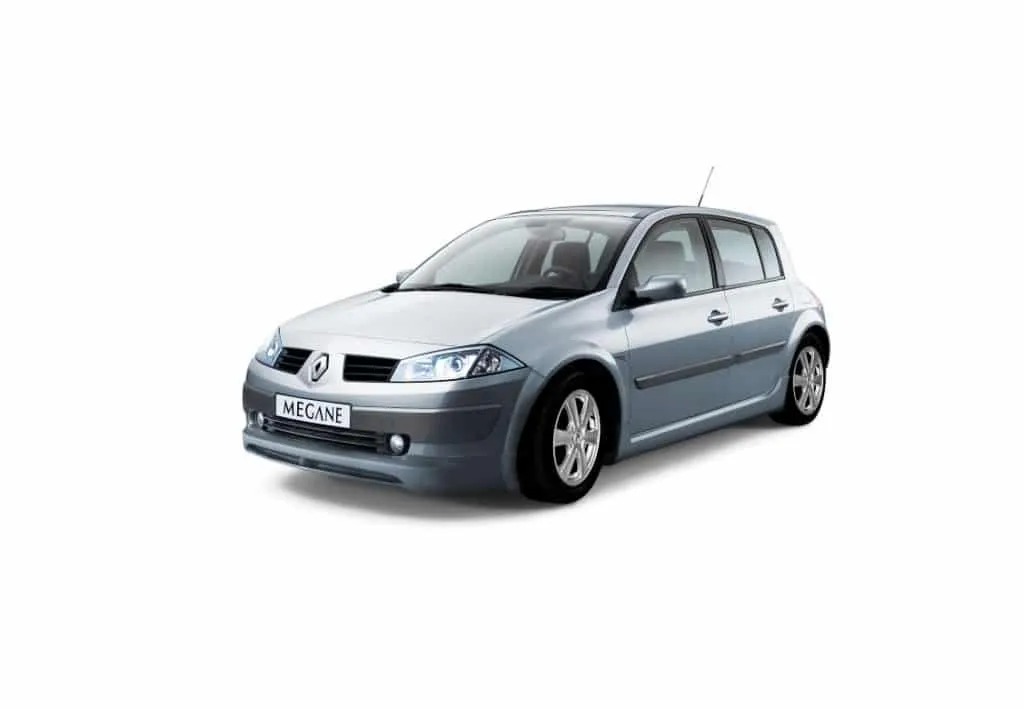

Renault Megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения и как к ним добраться. Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.
Исполнение блоков и количество элементов может отличатся от представленного и зависит от года выпуска и уровня оснащения. Актуальные схемы должны быть нанесены на обратную сторону защитной крышки блока.
Содержание
Блоки под капотом
Под капотом Рено Меган 2 поколения находятся 3 блока с предохранителями.

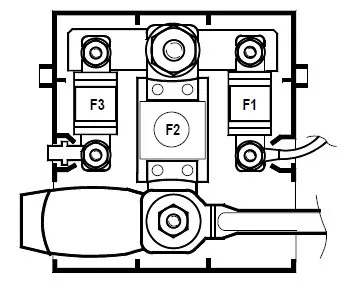

Плавкие вставки на аккумуляторе
Данный блок расположен на плюсовой клемме аккумуляторной батареи.
Назначение
- 30А – Электронный блок управления в салоне
- 350 А — автомобиля с бензиновым двигателем, генератор, 400 А — автомобиля с дизельным двигателем – Коммутационный блок моторного отсека
- 30А – Коммутационный блок моторного отсека
Коммутационный блок
Установлен в левой части моторного отсека. Закрыт защитной крышкой.
В одном варианте, сняв крышку вы получите доступ к блоку где возможно заменить предохранителя в другом, блок будет размещён в еще одном корпусе и доступ к нему будет затруднён.
Как добраться к блоку предохранителей под капотом Рено Меган 2
Для начала надо снять аккумулятор и открутить крепления с его подставки, что бы добраться к ЭБУ.
Далее откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
В самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.
Вариант 1
| № | A | Описание |
|---|---|---|
| 1 | 7,5 | Лампа габаритного огня левой блок-фары, прикуриватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондиционирования) и вентиляции |
| 2 | 10 | Лампа дальнего света левой блок-фары |
| 3 | 10 | Лампа дальнего света правой блок-фары |
| 4 | 10 | Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары |
| 5 | 10 | Лампа ближнего света левой блок-фары, электродвигатель корректора левой блок-фары |
| 6 | 20 | Лампы противотуманных фар |
| 7 | 7,5 | Лампа ближнего света правой блок-фары, правый габарит, индикатор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей |
| 8 | 15 | Запорный электро механизм противоугонного устройства рулевой колонки |
| 9 | 5 | Модуль подушки безопасности водителя, электро усилитель рулевого управления |
| 10 | 7,5 | Индикатор положения селектора автоматической коробки передач, диагностический разъем |
| 11 | 5 | Электро механизм противоугонного устройства рулевой колонки |
| 12 | 5 | Автоматическая коробка передач |
| 13 | 10 | Блок управления системой питания сжиженным газом |
| 14 | 10 | Лампы света заднего хода |
| 15 | 20 | Реле электромагнитного клапана системы питания сжиженным газом |
| 16 | 10 | Электромагнитная муфта компрессора кондиционера |
| 17 | 10 | Резерв |
| 18 | 40 | Электро вентилятор системы охлаждения двигателя |
| 19 | 25 | Блок управления ABS |
| 20 | 30 | Обогрев стекла двери задка |
| 21 | 25 | Реле стартера |
| 22 | 25 | Электродвигатель стеклоочистителя ветрового окна |
| 23 | 25 | Резерв |
Вариант 2
| № | A | Описание |
|---|---|---|
| 1 | 10 | Предохранитель правых ламп габаритного света (172-226) – выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) – указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) – выключатель обогрева правого сиденья (1513) – выключателя жесткой складной крыши |
| 2 | 10 | Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) – прикуривателя (101) – выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) – аудиосистемы (281) – многофункционального дисплея (653) – центрального электронного коммуникационного блока |
| 3 | 10 | Предохранитель правой фары (ближний сеет) (226) – датчика высоты задней части кузова (1372) – датчика высоты передней части кузова(1373) – переключателя корректора фар (1360) – электродвигателя корректора правой фары (538) |
| 4 | 10 | Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537) |
| 5 | 20 | Предохранитель правой и левей противотуманных фар (176-177) |
| 6 | 10 | Предохранитель левой фары (дальний свет) |
| 7 | 10 | Предохранитель правой фары (дальний свет) |
| 8 | 25 | Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094) |
| 9 | 25 | Электродвигателя очистителя ветрового стекла |
| 10 | 5 | Предохранитель цепи “+” после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232) |
| 11 | 15 | Предохранитель электро замка рулевой колонки |
| 12 | Резерв | |
| 13 | Резерв | |
| 14 | 15 | Системы впрыска, Реле защиты |
| 15 | 10 | Резерв |
| 16 | 5 | АКП |
| 17 | 7,5 | Предохранитель ‘+” после замка зажигания в салоне: указателе положения рычага селектора (1128) – переключатель режимов переключения передач АКП (129) – выключателе регулятора- ограничителя скорости движения (1081) – органы управления инструктора на учебном автомобиле (459) – блок предохранителей и реле в салоне (260) – реле дополнительного подогрева 1 (1067) – реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные |
| 18 | 5 | Электро замок рулевой колонки |
| 19 | 10 | Лампы заднего хода |
| 20 | 20 | Реле подогрева топлива |
| 21 | 15 | Насос омывателя топлива |
| 22 | 10 | Муфта компрессора кондиционера |
| 23 | 30 | Элементы обогрева заднего стекла |
Блок силовых предохранителей
Находится под коммутационным блоком.
| № | A | Обозначение |
|---|---|---|
| 1 | 70 | Реле дополнительного подогрева 2 |
| 2 | 60 | Монтажный блок предохранителей и реле в салоне / 70A Свечи накала |
| 3 | 40 | Реле дополнительного подогрева 1 |
| 4 | 70 | Электро усилитель рулевого управления |
| 5 | 50 | Блок управления ABS |
| 6 | 70 | Монтажный блок предохранителей и реле в салоне |
| 7 | 20 | Реле подогрева топливного фильтра дизельного двигателя |
| 8 | 70 | Блок управления пред пускового подогрева |
| 9 | 70 | Реле дополнительного отопителя 2 |
Дополнительные элементы
Рядом с блоком силовых предохранителей могут устанавливаться дополнительные элементы.
| № | A | Описание |
|---|---|---|
| Двигатель F9Q | ||
| A | 20 | F9Q: Дизельный обогреватель |
| В | 20 | F9Q814: Электрический насос охлаждающей жидкости |
| 983 | 50 | F9Q814: Реле подачи блока управления впрыском |
| Двигатель K9K | ||
| F1 | Не используется | |
| F2 | Не используется | |
| F3 | Не используется | |
| F4 | 15 | + питание реле главной форсунки (защита питания расходомера воздуха) |
| 234 | 40 | K9K724: Реле вентилятора охлаждения двигателя 460 Вт (с кондиционером) |
| 234 | 50 | K9K732: реле вентилятора охлаждения двигателя 550 Вт (с кондиционером) |
| Двигатель K4M | ||
| A | 20 | Топливный насос |
| В | 20 | Отключение топливного насоса для сжиженного нефтяного газа |
| С | 20 | Электромагнитный клапан LPG |
| D | 20 | Резервуар для сжиженного нефтяного газа |
| Е | 20 | Электромагнитный клапан расширительного клапана газа |
| F | Не используется | |
Некоторые элементы крепятся вне выше представленных блоков, например насос омывателя фар и другие.
Блок в салоне

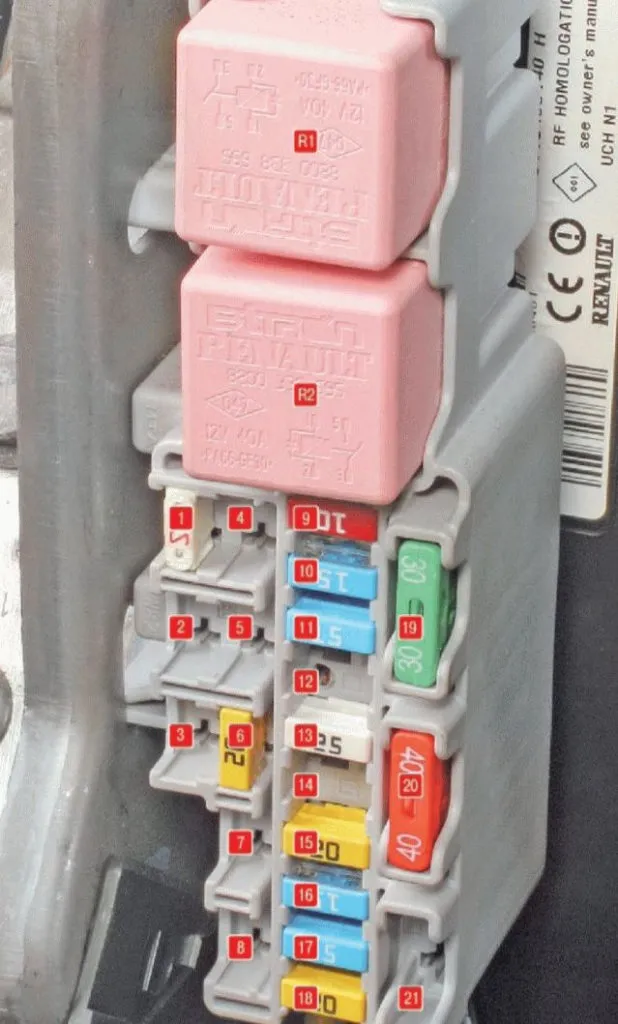

Основной блок предохранителей в салоне находится в левой нижней части приборной панели, за защитной крышкой.
На её обратной стороне будет находится актуальная информация с расшифровкой схемы.
| № | A | Назначение |
|---|---|---|
| 1 | Резерв | |
| 2 | Резерв | |
| 3 | Резерв | |
| 4 | 3 | Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света |
| 5 | 20 | Обогрев сидений водителя и переднего пассажира |
| 6 | 20 | Электрозамки всех дверей |
| 7 | 15 | Прикуриватель |
| 8 | 7,5 | Обогрев наружных зеркал |
| 9 | 10 | Блок управления ABS |
| 10 | 15 | Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондиционирования) и вентиляции салона, блок управления охранной сигнализацией |
| 11 | 15 | Стоп-сигнал |
| 12 | Резерв | |
| 13 | 25 | Электродвигатель стекло подъемника двери водителя |
| 14 | 25 | Электродвигатель стекло подъемника двери переднего пассажира |
| 15 | 20 | Комбинация приборов, электропривод наружных зеркал |
| 16 | 15 | Звуковой сигнал, диагностический разъем, электро двигатель стеклоочистителя ветрового окна |
| 17 | 15 | Электродвигатель стеклоочистителя задней двери |
| 18 | 20 | Блок управления электрооборудованием салона, реле дополнительного оборудования |
| 19 | 30 | Электродвигатель системы отопления (кондиционирования) и вентиляции салона |
| 20 | 40 | Электродвигатели стекло подъемников задних дверей |
| 21 | 20 / 40 | Электродвигатель люка салона, электропривод складывающейся крыши |
| R1 | Реле электродвигателей стекло подъемников всех дверей | |
| R2 | Реле дополнительного оборудования |
За прикуриватель отвечает предохранитель номер 7 на 15А.
Под панелью отдельные реле могут устанавливаться вне данного блока, например на держателе педали акселератора №1524 – 40А – Подсветка стоп-сигналов, управляемая ЭБУ ESP или реле дополнительного нагрева – с левой стороны блока вентилятора салона.
