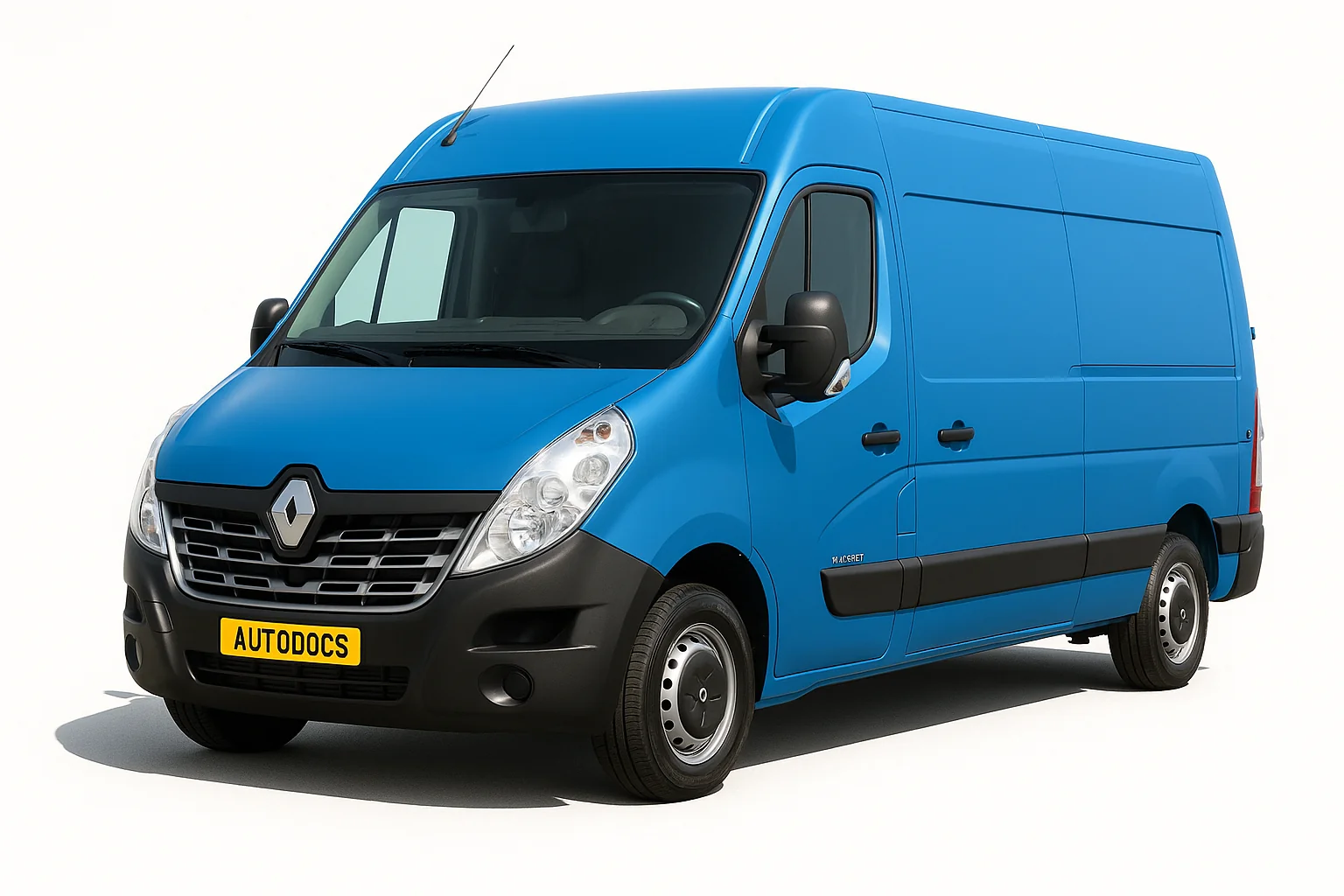

Renault Master - належить до серії малотоннажних автомобілів. У різні роки Renault Master поставлявся на ринки з різними типами кузовів як зі стандартною так і подовженою базою. Модифікації Master підвищеної вантажопідйомності так само відомі під назвою Messenger і Mascott. Ця модель являє собою копію Opel Movano і Nissan Interstar, у них схоже розташування блоків. Рено майстер 2 покоління випускали в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 і 2010 роках. За цей період автомобіль пройшов рестайлінг. Рено майстер 3 покоління вироблявся в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 роках і до теперішнього часу. Ми надамо інформацію розташування блоків реле і запобіжників рено майстер 3 і 2 покоління, покажемо фотографії блоків, схему і опис їх призначення. Виділимо запобіжник, що відповідає за прикурювач.
З огляду на те, що рено майстер випускався великий період часу з різними варіантами електро-оснащеності та моделями кузова, не можливо уявити один загальний опис запобіжників і реле. Будьте уважні, оскільки виробник залишає за собою право вносити зміни в конструкцію автомобіля. Ваше виконання блоків може відрізнятись від цього матеріалу. У разі виникнення питань, радимо звернутися до офіційного дилера у Вашому регіоні.
В обох поколіннях є 2 основні блоки із запобіжниками і реле. Один знаходиться в салоні, в лівій частині приладової панелі. Другий під копотному, зліва біля стійки.
Зміст
2 покоління
Блок під капотом
Фотографії блоку
| № | A | Призначення |
|---|---|---|
| Опис реле | ||
| R1 | Реле пневматичної підвіски | |
| R2 | Реле працюючого двигуна для двигунів G9T і G9U в модифікації 16-місного автобуса або для додаткового обладнання | |
| R3 | Реле обігріву вітрового скла | |
| R4 | Не використовується | |
| R5 | Не використовується | |
| R6 | Не використовується | |
| R7 | Реле електровентилятора системи охолодження двигуна 2 на автомобілях з кондиціонером | |
| R8 | Не використовується | |
| R9 | Реле додаткового підігріву 3 | |
| R10a | Не використовується | |
| R10b | Не використовується | |
| R11 | Реле додаткового підігріву 2 | |
| R12 | Реле ЕБУ системи впорскування | |
| R13 | Реле додаткового підігріву 1 | |
| R14 | Реле електровентилятора системи охолодження двигуна 1 на автомобілях із системою опалення та кондиціонером | |
| R15a | Реле компресора кондиціонера | |
| R15b | Реле підігрівача дизельного палива | |
| Призначення запобіжників | ||
| Плата А (777) | ||
| 1 | 70А | Запобіжник ланцюга живлення блока запобіжників у салоні, перемикач зовнішнього освітлення та покажчиків повороту, замок запалювання |
| 2 | 30А | Запобіжник панелі керування кондиціонером |
| 3 | 70А | Запобіжник кола живлення блока запобіжників у салоні, перемикач зовнішнього освітлення покажчиків повороту |
| 4 | Не використовується | |
| 5 | 70A | Запобіжник ланцюга живлення реле після замка запалювання 1, реле обігріву заднього скла, блок запобіжників у салоні |
| 6 | 30А | Запобіжник реле пневматичної підвіски |
| 7 | 70А | Запобіжник реле обігріву вітрового скла |
| 8 | 60А | Запобіжник реле живлення ЕБУ АБС |
| Плата В (777) | ||
| 1 | 70А | Запобіжник ланцюга живлення блоку передпускового підігріву |
| 2 | 50А | Реле електровентилятора системи охолодження двигуна 1, реле малої швидкості електровентилятора системи охолодження |
| 3 | 30А | Реле додаткового підігріву 1 |
| 4 | 40А | Тільки для двигуна ZD3: Реле електровентилятора системи охолодження двигуна 2 |
| 5 | 70А | Реле додаткового підігріву 2 і 3 |
| 6 | 30А | Запобіжник реле вузла електронасоса коробки передач |
| Плата А (597) | ||
| 1 | 20А | Запобіжник ланцюгів двигуна |
| 2 | 10А | Запобіжник реле паливного насоса |
| 3 | Не використовується | |
| 4 | 25А | ЕБУ системи впорскування |
| Плата В (597) | ||
| 1 | 30А | Реле додаткового підігріву 3 |
| 2 | 30А | Реле додаткового підігріву 2 |
| 3 | 30А | Реле додаткового підігріву 1 |
| 4 | 5А | Запобіжник ланцюга живлення контактної плати для додаткового обладнання |
Блок у салоні
Варіант 1
Варіант схеми 1
| № | A | Призначення |
|---|---|---|
| F1 | 5А | ЕБУ системи впорскування, реле стартера, діагностичний роз'єм |
| F2 | 10A | ЦЕКБС, прикурювач першого ряду сидінь, центральний замок, елемент обігріву заднього скла, регулятор холостого ходу, реле заднього протитуманного світла, панель керування кондиціонером, регулятор швидкості, вимикач стоп-сигналу, регулятор швидкості, пневматична підвіска, коректор фар, елемент обігріву вітрового скла, ЕБУ системи контролю паркування, регулятор швидкості, ЕБУ керованої підвіски. |
| F3 | 30A | Запобіжник перемикача склоочисника та склоомивача, ЦЕКБС |
| F4 | 15A | Запобіжник щитка приладів, ЕБУ подушок безпеки, тахограф |
| F5 | 15A | Запобіжник вимикача стоп-сигналу, генератор, вимикач світла заднього ходу, реле світла заднього ходу |
| F6 | 15A | Запобіжник перемикача склоочисника та склоомивача, електродвигун очисника вітрового скла |
| F7 | 5А | Запобіжник АБС, датчик швидкості автомобіля |
| F8 | 15A | Реле електровентилятора системи охолодження двигуна, реле компресора кондиціонера, реле підігрівача дизельного палива |
| F9 | 10A | Запобіжник аудіосистеми, багатофункціональний дисплей, інтерфейс радіотелефону, центральний комунікаційний блок |
| F10 | 30A | Запобіжник панелі управління кондиціонера |
| F11 | 10A | Запобіжник прикурювача |
| F12 | 15A | Запобіжник розетки для додаткового обладнання |
| F13 | 5А | Реле ЕБУ системи впорскування |
| F14 | 5А | Запобіжник лівого габаритного вогню, лівий задній ліхтар, лівий ліхтар освітлення номерного знака, роз'єм для під'єднання житлового причепа, ЦЕКБС, аудіосистема, багатофункціональний дисплей |
| F15 | 5А | Запобіжник правого габаритного вогню, лівий задній ліхтар, правий ліхтар освітлення номерного знака, роз'єм для під'єднання житлового причепа, щиток приладів |
| F16 | 10A | Запобіжник лівої фари (ближнє світло), перемикач коректора світла фар |
| F17 | 10A | Запобіжник правої фари (ближнє світло) |
| F18 | 10A | Запобіжник лівої фари (дальнє світло), щиток приладів |
| F19 | 10A | Запобіжник правої фари (дальнє світло) |
| F20 | 10A | Запобіжник заднього протитуманного ліхтаря, роз'єм для під'єднання житлового причепа |
| F21 | 15A | Запобіжник звукового сигналу |
| F22 | 5А | Запобіжник елементів обігріву зовнішніх дзеркал заднього виду |
| F23 | 20A | Запобіжник елемента обігріву правого заднього скла боковини |
| F24 | 20A | Запобіжник елемента обігріву лівого заднього скла боковини |
| F25 | Не використовується | |
| F26 | Не використовується | |
| F27 | 5А | Запобіжник реле керованої підвіски |
| F28 | 15A | Запобіжник тахографа, щиток приладів, сирена сигналізації, діагностичний роз'єм, датчик протиугінної сигналізації |
| F29 | 10A | Запобіжник аудіосистеми, багатофункціональний дисплей, інтерфейс радіотелефону, центральний комунікаційний блок |
| F30 | Не використовується | |
| F31 | 5А | Запобіжник датчика удару, ЦЕКБС |
| F32 | 15A | Запобіжник нагрівальних елементів передніх сидінь, перемикач зовнішніх дзеркал заднього виду |
| F33 | 20A | Запобіжник перемикач склопідйомника дверей водія, перемикач склопідйомника дверей пасажира |
| F34 | 20A | Запобіжник реле часу склопідйомника |
| F35 | 20A | Реле підігрівача дизельного палива |
| F36 | 15A | Запобіжник вимикача аварійної сигналізації |
| F37 | 30A | Запобіжник вимикач центрального замка |
| F38 | Не використовується | |
| F39 | 30A | Запобіжнику вимкнення споживачів електроенергії (живлення запобіжників F27, F28, F29 і F31) |
За прикурювач відповідає запобіжник номер 11.
Варіант 2
| № | A | Опис |
|---|---|---|
| 1 | Резервний | |
| 2 | Резервний | |
| 3 | Резервний | |
| 4 | 20А | Протиугінний пристрій, Датчик удару |
| 5 | Резервний | |
| 6 | 10А | Ліва фара дальнього світла, Щиток приладів |
| 7 | 15А | Плафон, Пам'ять аудіосистеми, Щиток приладів, Приймач дистанційного керування замками дверцят, Внутрішнє освітлення, Покажчик з вмонтованим годинником, Реле керування замками дверцят, Тохограф |
| 8 | 30А | Запобіжник відхилення споживачів електроенергії |
| 9 | Резервний | |
| 10 | 10А | Права фара (дальнє світло) |
| 11 | 7,5А | Лампи заднього протитуманного світла, Щиток приладів |
| 12 | Резервний | |
| 13 | Резервний | |
| 14 | 20А | Електродвигун очищувача вітрового скла |
| 15 | Резеврний | |
| 16 | 25А | Система центрального блокування замів дверей |
| 17 | 30А | Омивач фар |
| 18 | 2А | Роз'єм діагностики бортової системи діагностики OBD2 |
| 19 | 5А | Пневматична підвіска |
| 20 | 15А | Аварійна сигналізація, Роз'єм діагностики |
| 21 | Резеврний | |
| 22 | 2А | Антиблокувальна система гальм (АБС) |
| 23 | 15А | Звуковий сигнал |
| 24 | 7,5А | Праві лампи габаритного світла, Ліхтарі освітлений номерного знака |
| 25 | Резеврний | |
| 26 | 5А | Елемент обігріву заднього скла |
| 27 | 20А | Ліві лампи габаритного світла, Ліхтарі освітлення номерного знака, Лампи підсвічування вимикачів органів керування та прикурювача |
| 28 | Резеврний | |
| 29 | 15А | Обігрів сидіння |
| 30 | 20А | Електромагнітний клапан зупинки дизелі, Система передпускового підігріву, Система впорскування. |
| 31 | 15А | Очищувач, омивач вітрового скла |
| 32 | 10А | Права фара (ближнє світло) |
| 33 | 25А | Електро скло підйомник дверей пасажира |
| 34 | 20А | Лампи стоп-сигналу, Лампи світла заднього ходу |
| 35 | 20А | Електровентилятор подачі повітря в кабіну |
| 36 | 10А | Реле часу омивача фар, Ліва фара (ближнє світло), Щиток приладів |
| 37 | 25А | Електросклопідйомник дверей водія |
| 38 | 7,5А | ЕБУ системи впорскування |
| 39 | Резевний | |
| 40 | 20А | Аудіосистема, Тахометричне реле, Реле підігрівача дизельного палива |
| 41 | 10А | Елементи обігріву зовнішніх дзеркал заднього виду |
| 42 | 15А | Сигналізатор про не вимкнене зовнішнє освітлення, Щиток приладів |
| 43 | Резевний | |
| 44 | 25А | Прикурювач |
| 45 | 40А | Електро вентилятор подачі повітря в кабіну автомобіля з кондиціонером |
| 46 | 40А | Елемент обігріву заднього скла |
За прикурювач відповідає запобіжник номер 44 на 25А
Запобіжники для акумуляторів
Ці запобіжники розташовані на позитивному виводі акумуляторної батареї.
| № | A | Опис |
|---|---|---|
| F1 | 40A | Блок запобіжників у салоні |
| F2 | 400А | Живлення блоку запобіжників силових ланцюгів, стартера, системи пуску |
| F3 | 40А | Запобіжник реле живлення ЕБУ системи впорскування |
3 покоління
Блок під капотом
Знаходиться під бочком. Для доступу до блоку його треба зняти.
Варіант 1
| № | A | Опис |
|---|---|---|
| F1 | 7,5А | Ліхтар правий габаритний |
| F2 | 7,5А | Ліхтар лівий габаритний |
| F3 | 10А | Праве ближнє світло фар |
| F4 | 10А | Ліва фара ближнього світла |
| F5 | 20А | Протитуманні фари |
| F6 | 10А | Ліве дальнє світло |
| F7 | 10А | Праве дальнє світло |
| F8 | 25А | Блок живлення ABS |
| F9 | 30А | Склоочисник |
| F10 | 10А | Подушка безпеки PIS (первинне запалювання) |
| F11 | — | |
| F12 | 20А | Живлення ЕБУ КП (Передній привід) |
| F13 | — | |
| F14 | — | |
| F15 | — | |
| F16 | 5А | Коробка передач PIS (живлення первинного запалювання) |
| F17 | 7,5А | Пасажирський відсік PIS (первинне живлення) |
| F18 | 5А | ЕБУ впорскування / реле підігрівача дизеля |
| F19 | 10А | Задні ходові вогні PIS (первинне запалювання) |
| F20 | — | |
| F21 | — | |
| F22 | 10А | Кондиціонер (компресор) I |
| F23 | 5А | Розморожування (релейне керування) |
Варіант 2
| № | A | Опис |
|---|---|---|
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | АВТОБУС X62 |
| F4 | 40 | ЕБУ АБС |
| F5 | 50 | Додаткове реле опалення 1 |
| F6 | 50 | Спеціальне переобладнання кузова, X62 BUS |
| F7 | 70 | Реле додаткового обігріву 2 |
| F8 | 70 | Задні ліхтарі, блок запобіжників і реле в салоні, опір обігрівача дизельного двигуна |
| F9 | 70 | Блок реле і запобіжників у салоні |
| F10 | 50 | Реле вентилятора електродвигуна 3, реле вентилятора електродвигуна (номінал залежно від комплектації автомобіля) |
| 40 | ||
| F11 | 40 | Реле 1 швидкості обертання вентилятора двигуна, Реле 2 швидкості вентилятора двигуна (номінальні значення залежно від комплектації автомобіля) |
| 50 | ||
| 60 | ||
| F12 | 40 | Запускає двигун |
| F13 | 60 | Інтерфейсний блок підігріву |
| F14 | 60 | Інтерфейсний блок підігріву |
| F15 | 70 | Блок реле свічок розжарювання дизельного двигуна |
| F16 | 40 | Реле електронасосного агрегату КП |
| 50 | Блок запобіжників 2 | |
| ЗАПОБІЖНА ПЛАСТИНА ШИНИ (260BA) | ||
| F1 | 5 | Блок живлення реле керування освітленням (ГРУАУ) Передні та задні ліхтарі |
| F2 | 5 | Блок живлення реле керування освітленням (ГРУАУ) Індивідуальне освітлення (X81) |
| F3 | 15 | Джерело живлення реле 1155 (70А + додаткове реле навантаження) |
| F4 | 25 | Реле 1155 живлення (70А + реле АКБ BCM) |
| F5 | 10 | Блок живлення для мультимедійного дисплея з комплектів ГРУАУ |
| F6 | 5 | Електроживлення електронного блоку керування порога |
| F7 | – | – |
| F8 | – | – |
Блоки в салоні
Основний блок
На зворотному боці захисної кришки буде розташована актуальна схема розташування
| № | A | Опис |
|---|---|---|
| 1 | 10 | Інформаційно-розважальна система, обігрів сидінь, (Сервісне реле 1. Реле роботи двигуна) |
| 2 | 15 | Прикурювач |
| 3 | 10 | Розетка 1 |
| 4 | 10 | Розетка 2 |
| 5 | 5 | Приладова дошка |
| 6 | 30 | Центральний замок (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Поворотники, задні протитуманні фари, блок керування кузовом (UCE Habitacle + Batsecurite) |
| 8 | 5 | Діагностичний роз'єм |
| 9 | — | — |
| 10 | 5 | ABS, Електронна програма стабілізації |
| 11 | 10 | Внутрішнє освітлення, стоп-сигнали |
| 12 | 5 | Модуль керування кузовом |
| 13 | 15 | Стоп-сигнал |
| 14 | 5 | Блок керування кузовом, електричні скло підйомники, кондиціонер |
| 15 | 20 | Ліве заднє скло з обігрівом |
| 16 | 20 | Праве заднє скло з обігрівом |
| 17 | 15 | Омивач вітрового скла (органи управління на кермі) |
| 18 | 5 | Електронний іммобілайзер |
| 19 | 15 | Підігрів сидінь (BFRH2, ADPCNC, адаптація) |
| 20 | — | — |
| 21 | 10 | Вогні поворотів |
| 22 | 10 | Інформаційно-розважальна система, обігрів сидінь, екран дисплея автомобіля, аудіо роз'єми, сигналізація |
| 23 | 5 | Зв'язок без допомоги рук |
| 24 | 10 | Тахограф |
| 25 | — | - (розташування діода) |
| 26 | — | - (розташування діода) |
| 27 | 40 | Вентилятор клімат-контролю |
| 28 | 10 | Додаткові пристосування (BFRH2, реле видалення ACC, реле сервітуту 1) |
| 29 | 40 | Електричні скло підйомники, блок керування кузовним обладнанням |
За роботу прикурювача і передньої розетки відповідають запобіжники 2 і 3.
Додаткові блоки
Вони розташовані з правого боку (ліве і праве кермо) під панеллю приладів і прикріплені до правого фланця балки панелі приладів.
Блок 1
| № | A | Призначення |
|---|---|---|
| 1 | 20А | Джерело живлення розподілу струму навантаження - 12 В |
| 2 | 20А | Інформація про роботу двигуна |
| 3 | 20А | Сидіння з підігрівом |
Блок 2
| № | A | Позначення |
|---|---|---|
| 1 | 20А | Двері розсувні |
| 2 | 20А | Кришка багажника |
| 3 | 20А | Сидіння автобуса з підігрівом |
| 4 | 20А | Автобус ESP |
| 5 | 40А | Інформація про кондиціонер |
| 6 | 70А | BCM + живлення АКБ |
| 7 | 70А | + подача аксесуарів у навіс |
