renault laguna 2

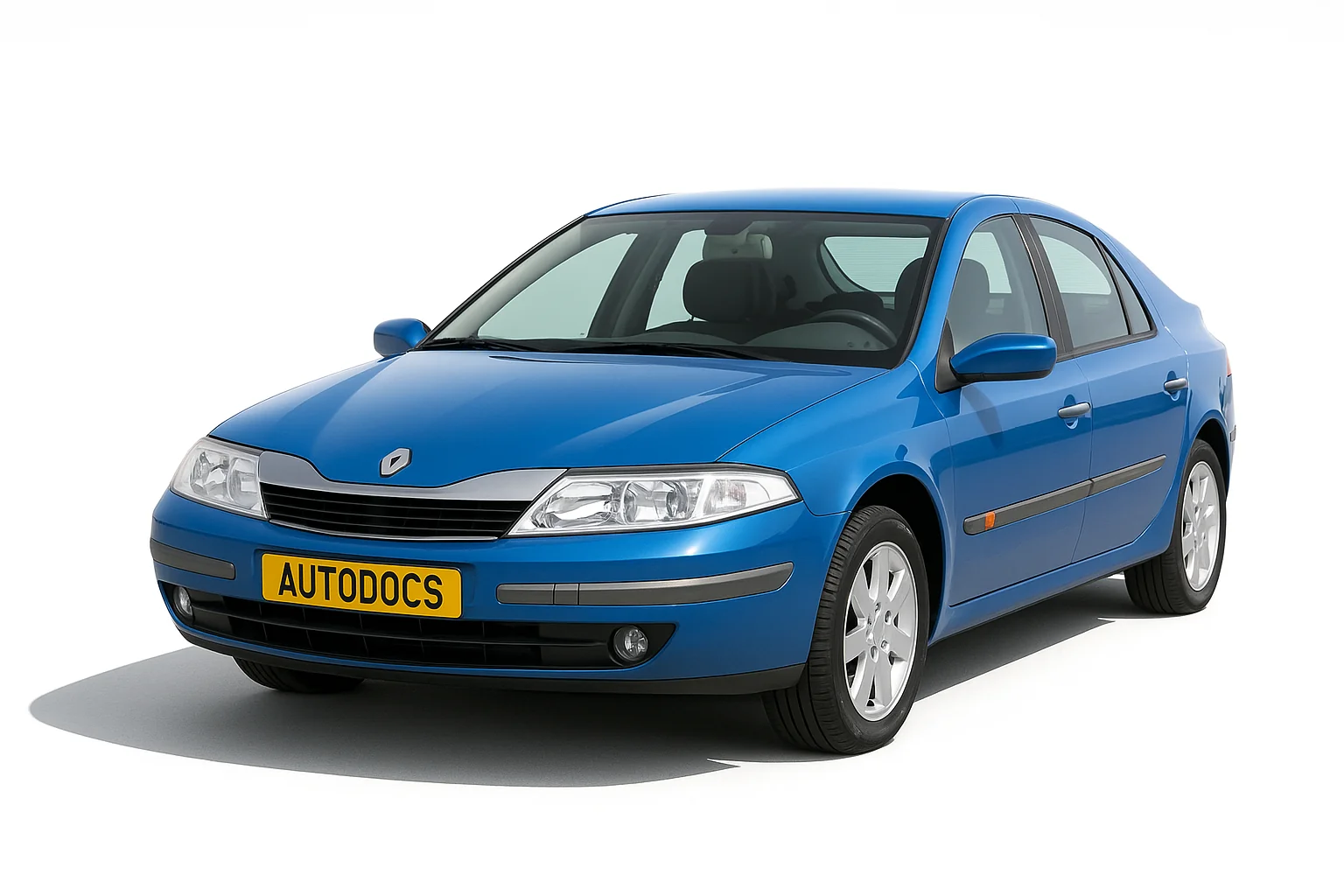

Renault Laguna 2 — автомобиль второго поколения. Модель выпускалась в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. В статье приведены расположение блоков предохранителей в моторном отсеке и салоне, схемы, обозначения и назначение элементов. Также указано, какой предохранитель отвечает за прикуриватель. Количество и номиналы элементов зависят от комплектации и года выпуска автомобиля.

Реклама

Комплектация, расположение и номиналы предохранителей могут различаться в зависимости от года выпуска и рынка поставки. Перед заменой сверяйте номинал с маркировкой на крышке блока или в руководстве по эксплуатации автомобиля.

Расположение все электронных блоков управления

Схема все блоков рено лагуна 2
Схема
№ Обозначение
1 Компьютер ABS и системы динамической стабилизации
2 Компьютер системы впрыска топлива
3 Аккумуляторная батарея
4 Компьютер автоматической коробки передач
5 CD – чейнжер
6 Считывающее устройство карты РЕНО
7 Центральный коммутационный блок
8 Компьютер кондиционера
9 Радио- и навигационное оборудование
10 Центральный дисплей
11 Блок управления стеклоподъемниками
12 Компьютер синтезатора речи
13 Датчик бокового удара
14 Компьютер подушек безопасности
15 Панель приборов
16 Компьютер блокировки рулевого колеса
17 Центральный блок салона
18 Корректор сигнальных ламп разряда батареи
19 Компьютер запоминания регулировок положения сиденья водителя
20 Компьютер системы облегчения парковки

Блок под капотом рено лагуна 2

Основной блок в моторном отсеке находится рядом с аккумулятором.

блок под капотом Renault Laguna 2

Схема блока под капотом Renault Laguna 2
Схема
№ A Обозначение предохранителей
1 7.5 Автоматическая коробка передач
2 —
3 30 Управление двигателем
4 5/15 Автоматическая коробка передач
5 30 Реле вакуумного насоса усилителя тормозов (F4Rt)
6 10 Управление двигателем
7 —
8 —
9 20 Система кондиционирования
10 20/30 Антиблокировочная система тормозов/ система курсовой устойчивости
11 20/30 Звуковой сигнал(ы)
12 —
13 70 Нагреватели охлаждающей жидкости — если есть
14 70 Нагреватели охлаждающей жидкости — если есть
15 60 Управление электродвигателем вентилятора системы охлаждения
16 40 Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления
17 40 Антиблокировочная система тормозов/ система курсовой устойчивости
18 70 Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления
19 70 Отопитель/ кондиционер, многофункциональный блок управления
20 60 Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональный блок управления
21 60 Электропривод сидений, многофункциональный блок управления, блок предохранителей/ реле, центральная консоль, люк
22 80 Обогреватель лобового стекла (некоторые модели)
23 60 Очиститель лобового стекла, стояночный тормоз с электроприводом
Реле вариант 1
1 Реле нагреватель охлаждающей жидкости
2 Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
3 Не используется
4 Не используется
5 Реле вакуумного насоса усилителя тормозов
6 Реле топливного насоса
7 Реле системы подогрева дизельного топлива
8 Реле блокировки подачи топлива
9 Реле малой скорости вентиляторов кондиционера
10 Реле вентиляторов кондиционера
11 Реле термоплунжера 2
Реле вариант 2
1 Не используется
2 Реле малой скорости вентиляторов кондиционера
3 Не используется
4 Не используется
5 Не используется
6 Реле топливного насоса
7 Реле подогревателя (система вентиляции топливных газов)
8 Реле бензонасоса
9 Реле малой скорости вентиляторов кондиционера
10 Реле электродвигателя вентилятора с кондиционером
11 Не используется

Вся электрическая цепь защищена главным предохранителем, расположенным на плюсовом проводе аккумуляторной батареи.

блок на акб Renault Laguna 2

Реклама

Предохранители и реле в салоне

Блок 1 (главный)

Находится с левой стороны в торце приборной панели.

фото блока Renault Laguna 2
Фотография блока

На обратной стороне защитной крышки будет находится актуальная схема назначения предохранителей и запасные предохранителями (если они конечно сохранились).

Схема 1 Renault Laguna 2
Схема
№ A Описание
F1 20 Дальний свет фар
F2 10 Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера
F3 10 Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса
F4 20 Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла
F5 15 Лампы освещения салона
F6 20 Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели/очистители лобового стекла
F7 15 Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет
F8 7.5 Правые передние габариты
F9 15 Указатели поворота/аварийная сигнализация
F10 10 Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика
F11 30 Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса
F12 5 Система SRS
F13 5 Антиблокировочная система тормозов (ABS)
F14 15 Звуковой сигнал(ы)
F15 30 Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников
F16 30 Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников
F17 10 Задние противотуманные фонари
F18 10 Обогреватель зеркал заднего вида на дверях
F19 15 Правая фара-ближний свет
F20 7.5 CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей
F21 30 Омыватель заднего стекла, дальний свет фар
F22 30 Центральный замок
F23 15 Разъемы питания дополнительного оборудования
F24 15 Разъем подключения дополнительного оборудования (задний), прикуриватель
F25 10 Электрический замок рулевой колонки, обогрев заднего стекла, передние сиденья, запрет включения стеклоподъемников задних дверей
F26 —

За прикуриватель отвечает предохранитель номер 24 на 15А.

Реле в салоне Renault Laguna 2
Схема реле
№ Назначение
R2 Обогрев заднего стекла
R7 Передние противотуманные фары
R9 Стеклоочистители ветрового стекла
R10 Стеклоочистители ветрового стекла
R11 Стеклоочиститель заднего стекла / фонари заднего хода
R12 Блокировка дверей
R13 Блокировка дверей
R17 Стеклоочиститель заднего стекла
R18 Временное включение освещения салона
R19 Дополнительное электрооборудование
R21 Блокировка пуска двигателя
R22 «Плюс» после замка зажигания
R23 Аксессуары / дополнительно устанавливаемая аудиосистема / стеклоподъемники задних дверей
SH1 Шунт электрических стеклоподъемников задних дверей
SH2 Шунт электрических стеклоподъемников передних дверей
SH3 Шунт цепи ближнего света фар
SH4 Шунт цепи габаритных огней

Блок 2 (дополнительный)

Этот блок расположен в панели управления на стороне пассажира за перчаточным ящиком (бардачком). Отельная часть может находится на блоке предохранителей и реле.

Renault Laguna 2 блок 2

Схема доп блока в приборной панели Renault Laguna 2
Схема
№ A Обозначение
R17 Реле электро стеклоподъемника
R3 Реле электропривода сидений
R4 Реле контрольной лампы фар дневного движения
R5 Реле фар дневного движения
R6 Реле насоса омывателей фар
R7 Размыкающее реле стоп-сигналов
F26 30 Разъем электрооборудования прицепа
F27 30 Люк
F28 30 Электропривод стеклоподъемника, левый задний
F29 30 Электропривод стеклоподъёмника, правый задний
F30 5 Датчик положения рулевого колеса
F31 Не используется
F32 Не используется
F33 —
F34 20 Предохранитель обогрева сидений водителя и пассажира
F35 20 Подогреватель передних сидений
F36 20 Электропривод сиденья — со стороны водителя
F37 20 Электропривод сиденья пассажира
Реклама

Блок 3

Еще один предохранитель, расположенный под пепельницей на центральной консоли.

Блок под пепельницей Renault Laguna 2

Данный предохранитель защищает цепь питания: Диагностического разъема, Автомагнитолы, ЭБУ кондиционера, ЭБУ системы запоминания положения сидений, Комбинированного дисплея (часы / наружная температура / автомагнитола), ЭБУ навигационной системы, ЭБУ системы контроля давления воздуха в шинах, Центрального коммуникационного блока, Цепи соединения с системой охранной сигнализации.

Книга по эксплуатации renault laguna 2

Больше информации про обслуживание и использование рено лагуна 2 поколения можете получить изучив данную книгу.

Частые вопросы о предохранителях и реле Renault Laguna 2

Где находятся блоки предохранителей Renault Laguna 2?

В статье описаны основной блок под капотом рядом с аккумулятором, блоки в салоне, дополнительный блок за перчаточным ящиком и блок под пепельницей. Их расположение показано в соответствующих разделах.

Какой предохранитель отвечает за прикуриватель Renault Laguna 2?

В таблице салонного блока 3 прикуриватель указан у F24 номиналом 15 A; эта же строка включает задний разъём дополнительного оборудования.

Реклама

Какие предохранители проверить при неисправности стеклоподъёмников Renault Laguna 2?

В таблицах указаны F15 для электрооборудования двери водителя, F16 для двери пассажира, F28 для левого заднего стеклоподъёмника и F29 для правого заднего. Сверьте исполнение блока со схемой автомобиля.

Какой предохранитель отвечает за аудиосистему Renault Laguna 2?

В таблице салонного блока 3 аудиосистема указана в назначении предохранителя F10 номиналом 10 A.

Какие предохранители указаны для обогрева заднего стекла Renault Laguna 2?

В таблице подкапотного блока позиция 16 на 40 A включает обогрев заднего стекла среди нескольких цепей. В таблице салонного блока 3 обогрев заднего стекла также указан у F25 на 10 A. Проверьте вариант блока по схеме автомобиля.

Какие предохранители проверить, если не работают стеклоочистители Renault Laguna 2?

В таблице салонного блока 3 стеклоочиститель ветрового стекла включён в назначение F4 на 20 A; для F6 на 20 A указаны цепи омывателей и очистителей. В таблице реле приведены отдельные позиции стеклоочистителей.

Что делать, если предохранитель Renault Laguna 2 перегорает повторно?

Сверьте обозначение и номинал по таблице и схеме установленного блока. Не устанавливайте предохранитель большего номинала; при повторном перегорании требуется диагностика соответствующей электрической цепи.

Где посмотреть схемы предохранителей Renault Laguna 2?

Схемы, фотографии и таблицы приведены в разделах о расположении блоков, подкапотном блоке и салонных блоках этой статьи.
