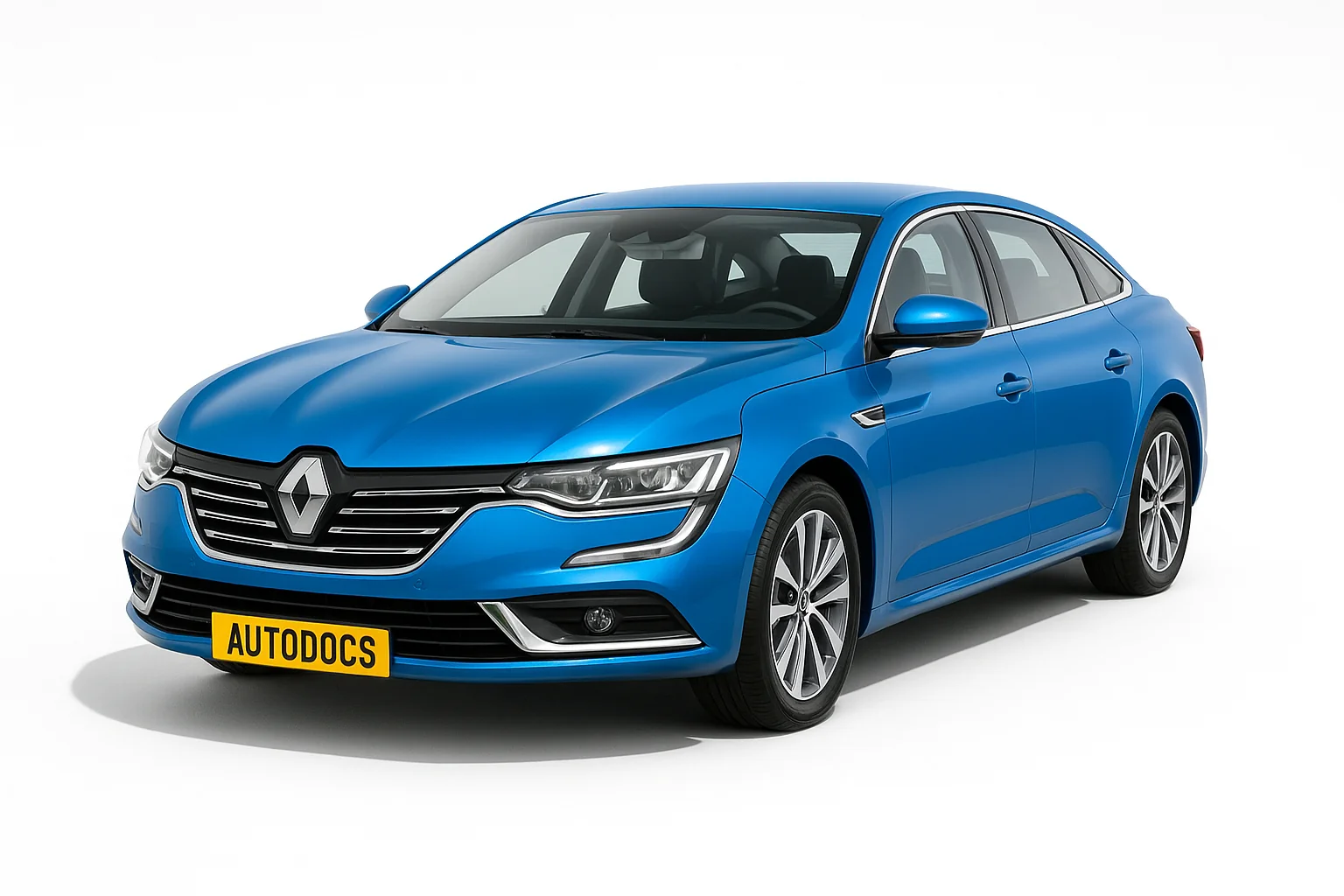

Renault Talisman производился в 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 годах. За это время модель прошла обновление. В данной публикации Вы сможете найти описание предохранителей и реле Рено Талисман со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Содержание
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится под панелью приборов с левой стороны.
Для доступа надо открыть ящик для мелочей и нажав на язычок фиксатора убрать его. Сам блок будет выглядеть примерно вот так.
| № | A | Описание |
|---|---|---|
| 1 | Резервный | |
| 2 | 10 | розетки для мультимедийного оборудования 2 (2468) в модификации с правосторонним рулевым управлением |
| 3 | 15 | центральный замок двери водителя и пассажира (140-141) — электродвигателя замка лючка заливной горловины топливного бака (844) |
| 4 | 15 | правого и левого задних фонарей (172-173) — правого и левого наружных зеркал заднего вида с электроприводом (2230-2231) — модуля коммутации разъема для подключения прицепа (1971) — правого и левого передних указателей поворота (255-256). |
| 5 | 15 | замка двери задка (1322) — центрального замка правой и левой задних дверей (138-139) — верхнего стоп-сигнала (639) |
| 6 | Резервный | |
| 7 | Резервный | |
| 8 | Резервный | |
| 9 | 15 | моторедуктора очистителя заднего стекла (211) — правого и левого задних противотуманных фонарей (174-175) |
| 10 | 30 | эбу стояночного тормоза (1217) |
| 11 | Резервный | |
| 12 | 15 | системы амортизаторов с изменяемой жесткостью (543) |
| 13 | Выход: цепей питания предохранителей F3, F4, F5 и F6 в блоке предохранителей и реле в салоне (260) | |
| 14 | Резервный | |
| 15 | Резервный | |
| 16 | 10 | щиток приборов (247) |
| 17 | 20 | реле звукового сигнала (229) |
| 18 | 10 | диагностический разъем (225) — сигнализация (1838) |
| 19 | 20 | модуль коммутации разъема для подключения прицепа (1971) |
| 20 | 10 | ЦЭКБС (BCM) |
| 21 | 20 | эбу телеметрической системы (2152) — аудиосистема (261) |
| 22 | 10 | чейнджер компакт-дисков (1272) — розетки для мультимедийного оборудования (1877) — многофункционального экрана (2402) — управления автоматическим стояночным тормозом и регулятором/ ограничителем скорости движения (2519) |
| 23 | 30 | усилитель аудиосистемы (1917) |
| 24 | 30 | эбу стояночного тормоза (1217) |
| 25 | 10 | правого и левого задних фонарей (172-173) — модуля коммутации разъема для подключения прицепа (1971) |
| 26 | Резервный | |
| 27 | 5 | правого и левого наружных зеркал заднего вида с электроприводом (2230-2231) |
| 28 | Резервный | |
| 29 | Резервный | |
| 30 | 15 | прикуриватель (101) или розетки для дополнительного оборудования (506) |
| 31 | 15 | розетки для дополнительного электрооборудования в багажном отделении (1384) |
| 32 | 10 | насос двухстороннего действия омывателя ветрового и заднего стекол (677) |
| 33 | Выход: цепи питания предохранителя (F2) в блоке предохранителей и реле в салоне (260) в модификации С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ | |
| 34 | 40 | электровентилятор салона 1 (1156) |
| 35 | 40 | Обогрев заднего стекла (235) |
| 36 | 40 | задняя дверь |
| 37 | Резервный | |
| 38 | 15 | Электродвигатель замка лючка заливной горловины топливного бака (844) 10А электродвигателя отпирания вещевого отделения со стороны пассажира (2518) |
| 39 | 10 | блок звукового сигнала открывающихся элементов (wac) (1920) — эбу климатической установки (419) |
| 40 | 7,5 | датчик положения сцепления (1057) в модификации с мкп — дисплея на ветровом стекле (2400) в модификации с дисплеем на ветровом стекле, версия 1 — приемного кольца (1618) в модификации с системой запирания и отпирания дверей в режиме “свободные руки” на 433 мгц |
| 41 | 7,5 | фонари освещения и подсветки в салоне |
| 42 | 5 | правого и левого наружных зеркал заднего вида с электроприводом (2230-2231) через управление матрицей мультиплексной двери (1667) — фонаря освещения двери переднего пассажира (1752) — фонаря освещения двери |
| 43 | 5 | эбу абс и/или системы стабилизации траектории (1094) — выключателя стоп-сигнала (160) |
| 44 | Резервный | |
| 45 | 7,5 | датчик дождя и интенсивности солнечного излучения (1415) — датчика температуры воздуха в салоне (1872) — левого и правого плафонов освещения салона (328-329) — лампы подсветки зеркала в солнцезащитном козырьке (541) — лампы подсветки зеркала в солнцезащитном козырьке водителя (588) — плафона освещения салона на задней поперечине (300) |
| 46 | 25 | электродвигатель электрического стеклоподъемника двери водителя (203) |
| 47 | 25 | электродвигатель электрического стеклоподъемника двери пассажира (204) |
| 48 | 30 | панорамная крыши (304) |
| 49 | 25 | электродвигатель электрического стеклоподъемника задней левой двери (202) |
| 50 | 25 | электродвигатель электрического стеклоподъемника задней правой двери (201) |
| 51 | 25 | эбу системы запоминания положения переднего правого сиденья (2576) |
| 52 | 15 | переключатель складывания заднего сиденья |
| 53 | 25 | эбу системы запоминания положения переднего левого сиденья (2567): электродвигателя регулировки поясничного подпора переднего левого сиденья (2564) — электродвигателя регулировки поясничного подпора переднего левого сиденья 2 (2565) |
| 54 | 40 | электродвигатель очистителя ветрового стекла |
| 55 | 40 | электродвигатель очистителя ветрового стекла |
| 56 | Выход: цепь питания предохранителя F38 в блоке предохранителей и реле в салоне (260) | |
| 57 | 30 | задний вентилятор салона |
| 58 | 15 | нагревательные элементы подушки заднего левого и правого сидений (2423-2424) — управления заднего левого и правого сидений с обогревом (2120-2121) |
| 59 | 20 | эбу системы запоминания положения переднего левого сиденья (2567) — эбу системы запоминания положения переднего правого сиденья (2576) — нагревательных элементов подушек переднего левого и правого сидений (987-988) — эбу подогрева переднего левого и правого сидений (985-986) |
| 60 | 7,5 | управлением подогревом рулевого колеса (2483) — переключателя системы поддержания скорости и подушек безопасности (689) |
| 61 | выход: питание реле № 2 после замка зажигания (ap2) (752) в блоке предохранителей и реле в салоне (260-4) | |
| 62 | Выход: цепей питания предохранителей (F16-F17-F18-F19-F35) в блоке предохранителей и реле в салоне (260-1) | |
| Реле | ||
| A | 70 | РЕЛЕ 1 «+» АККУМУЛЯТОРНОЙ БАТАРЕИ С ОТКЛЮЧЕНИЕМ ПИТАНИЯ ВО ВРЕМЯ ПУСКА (1760) |
| B | 70 | НЕВЫКЛЮЧЕННОЕ РЕЛЕ «+» АКБ С ВРЕМЕННОЙ ЗАДЕРЖКОЙ (БЕЗ ОТКЛЮЧЕНИЯ ПИТАНИЯ ВО ВРЕМЯ ЗАПУСКА) (1762) |
| C | РЕЛЕ: РЕЗЕРВНОЕ | |
| D | РЕЛЕ: РЕЗЕРВНОЕ | |
| F | 40 | РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА (235) |
| G | 20 | РЕЛЕ ЗВУКОВОГО СИГНАЛА (229) |
| H | 20 | РЕЛЕ ПОДОГРЕВАТЕЛЯ РУЛЕВОГО КОЛЕСА (2499) |
За работу прикуривателя отвечает предохранитель номер 30 на 15А.
Отдельно, вне блока могут устанавливаться дополнительные элементы защиты, например реле дополнительного отопителя и реле обогрева ветрового стекла.
Блоки под капотом
В моторном отсеке, под капотом могут быть расположены 3 блока с предохранителями и реле, закрытые защитными крышками.
Блок предохранителей
Сверяйте информацию со своими схемами, нанесёнными на крышку блока.
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | заслонки нагрева двигателя (2232), ЭБУ впрыска (120) |
| 2 | 15 | ЭБУ и реле системы впрыска топлива (предпусковой подогрев) |
| 3 | 15 | ЭБУ впрыска |
| 4 | 10 | ЭБУ системы впрыска топлива (120) и цепей двигателя |
| 5 | 15 | управление двигателем |
| 6 | 15 | реле дополнительного отопления 1 и 2 (1067-1068) на плате (1067), управления автоматическим стояночным тормозом и регулятором/ограничителем скорости движения (2519), переключателя режимов включения передач (129), указателя положения рычага коробки передач (1129), эбу автоматического стояночного тормоза (1217), эбу системы контроля парковки (1222), внутреннего зеркала заднего вида (1340), блока сигнализации непристегнутого ремня безопасности (1601), эбу передней камеры (2236), выключателя ограничителя и регулятора скорости движения (1081), управления реле обогрева заднего стекла (235) в блоке предохранителей и реле в салоне (260), электродвигателей корректоров левой и правой фар (537-538) |
| 7 | 15 | муфта компрессора кондиционера (171) |
| 8 | 30 | ЭБУ АБС и/или ESP (1094) |
| 9 | 15 | насоса хладагента кондиционера (2084) |
| 10 | 30 | электродвигателя очистителя ветрового стекла (212) |
| 11 | 20 | Датчик уровня топлива, температуры топлива, топливного насоса |
| 12 | 30 | Стартер |
| 13 | 10 | ЭБУ коробки передач |
| 14 | 5 | электроусилителя рулевого управления (1232), выключателя стоп-сигнала (160), ЭБУ системы 4 управляемых колес (1663) |
| 15 | 5 | ЭБУ впрыска (120), блока управления дистанционным самонастраивающимся регулятором (2037) |
| 16 | 10 | электрозамок рулевой колонки (1088), датчика угла поворота рулевого колеса (583), ЭБУ подушек безопасности/ преднатяжителей ремней безопасности (756) |
| 17 | 10 | датчик нейтрального положения механической коробки передач/ света заднего хода (1109), управления реле подогревателя топлива (450), реле света заднего хода |
Блок предохранителей и реле
| № | A | Назначение |
|---|---|---|
| 777 | ||
| F1 | Резерв | |
| F2 | Резерв | |
| F3 | Резерв | |
| F4 | 20 | реле насоса омывателя фар |
| F5 | 80 | обогрев ветрового стекла |
| F6 | 40 | Эбу системы всех управляемых колес (1663) |
| F7 | 70 | цепи питания предохранителей (F57-F58-F59-F60) в салоне |
| А | реле омывателя фар | |
| 753 | ||
| А | реле омывателя фар | |
| B | резерв | |
| 597 | ||
| F1 | 30 | ЭБУ впрыска (120) механизм парковочного штифта автоматической коробки передач (2372) |
| F2 | 15 | ЭБУ АКП |
| F3 | 30 | подогреватель топлива с датчиком наличия воды в топливе (1866) ЭБУ системы впрыска топлива (120) |
| F4 | 40 | блока защиты и коммутации (1337) |
| F5 | 70 | ЭБУ системы предпускового подогрева (257) ЭБУ системы впрыска топлива (120) |
| F6 | 50 | ЭБУ автоматической коробки передач (119) |
| F7 | 60 | электровентилятора системы охлаждения двигателя (188) |
| F8 | 70 | цепи блока управления погружными подогревателями (1550) |
| F9 | 70 | блок интерфейса дополнительного отопителя (1550) |
| А | Реле света заднего хода | |
| 450 | Реле подогреваетля топлива | |
| 597-3 | ||
| А | Реле системы дистанционного запуска двигателя (2619) | |
| B | Реле ТНВД (2523) | |
| D | Реле форсунок | |
| E | Реле форсунок | |
Блок силовых предохранителей
Данный блок силовых предохранителей обычной устанавливается рядом с аккумулятором и подключён к его плюсовой клемме.
| № | A | Назначение |
|---|---|---|
| F1 | 60 | Электроусилитель рулевого управления (1232) |
| F2 | 100 | Дополнительное отопление салона (1113) |
| F3 | 80 | Цепи питания предохранителей и реле |
| F4 | 40 | ЭБУ АБС-ESP (1094) |
| F5 | 100 | Цепи питания предохранителей и реле |
| F6 | 100 | Цепи питания предохранителей и реле |
| F7 | 300 | Стартер, генератор |
