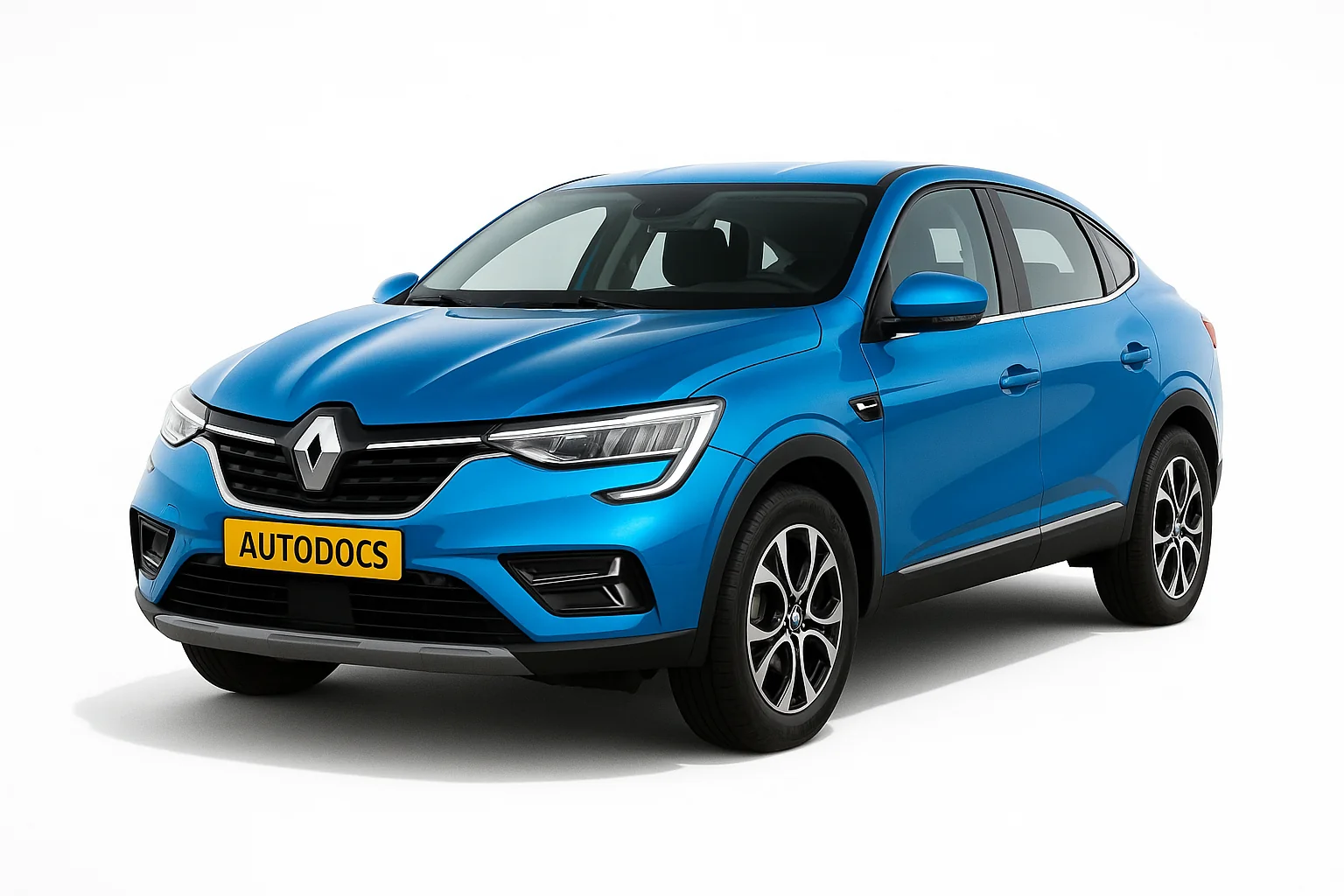

Компактный кроссовер Renault Arkana выпускался в 2019, 2020, 2021, 2022, 2023, 2024 году. В нашем материале мы представим описание предохранителей и реле Рено Аркана со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится под панелью приборов с левой стороны за защитной крышкой. Для доступа надо убрать защитную крышку. Сам блок будет выглядеть примерно вот так.
Сверяйте назначение со своими схемам с обратной стороны крышки блока.
| № | А | Описание предохранителей |
|---|---|---|
| F1 | 30A | Стеклоподъемники передних дверей. |
| F2 | Резерв | |
| F3 | Резерв | |
| F4 | Резерв | |
| F5 | Резерв | |
| F6 | Резерв | |
| F7 | 25A | Сабвуфер |
| F8 | 30A | Стеклоподъемники задних дверей. |
| F9 | 10A | Обогрев руля. |
| F10 | Резерв. | |
| F11 | 20A | Центральный замок всех 4-х дверей. |
| F12 | 5A | Датчик положения педали сцепления, приемное кольцо иммобилайзера — в модификации с ключом. Предохранитель блока управления ABS и системы стабилизации траектории движения. |
| F13 | 10A | Плафоны освещения салона, ЭБУ климат-контроля. |
| F14 | 5A | Датчик дождя и освещенности, управление реле системы обеспечения безопасности детей – блокировка стеклоподъемников задних дверей. |
| F15 | 15A | ЦЭКБС, стеклоочиститель и омыватель ветрового стекла. |
| F16 | 25A | ЭБУ функции «Свободные руки», главный шлюз сети CAN, камеры кругового обзора, подогрев сидений. |
| F17 | Резерв | |
| F18 | 7,5A | Только для автомобилей с ключом – стоп-сигнал |
| F19 | 5A | ЭБУ системы впрыска |
| F20 | 5A | Блок SRS |
| F21 | 7,5A | ЭБУ полного привода, света заднего хода |
| F22 | 5A | ЭУР |
| F23 | 5A | Тэн отопителя салона, ЭБУ штатных парктроников, индикатор не пристёгнутого ремня, обогрев заднего стекла, корректор фар, обогрев лобового стекла. |
| F24 | 15A | Питание предохранителей F12, F13, F14, F36 |
| F25 | 5A | ЭБУ потребления энергии, ЭБУ телеметрической системы, главный шлюз сети CAN |
| F26 | 15A | Задние фонари, селектор АКПП, электропривод наружных зеркал |
| F27 | 20A | Питание блока согласования проводки фаркопа |
| F28 | 20A | Цепь питания предохранителей F32-F33 |
| F29 | Резерв | |
| F30 | 25A | Фары, круиз-контроль, задняя ПТФ, задние стеклоподъемники, переключатель режима полного привода, освещение номерного знака, система контроля слепых зон, панель управления климатической системой, прикуриватель, питание переключателя наружных зеркал. |
| F31 | 5A | Щиток приборов |
| F32 | 7,5A | Электрический вентилятор отопителя |
| F33 | 15A | Прикуриватель |
| F34 | 25A | Диагностический разъем, аудиосистема |
| F35 | 5A | Электропривод наружных зеркал |
| F36 | 5A | Электропривод наружных зеркал |
| F37 | 30A | Для автомобилей с ключом – стартер |
| F38 | 30A | Очиститель ветрового стекла |
| F39 | 40A | Для автомобилей с кнопкой Start-Stop – управление реле потребителей электроэнергии. |
| F40 | 15A | Реле звукового сигнала, блок управления системы доступа с функцией «свободные руки». |
| F41 | 30A | Доводчик стеклоподъемника двери водителя. |
| F42 | 5A | ЭБУ полного привода |
| F43 | Резерв | |
| F44 | Резерв | |
| F45 | Резерв | |
| F46 | 20A | Реле после замка зажигания, ЭБУ потребления электрической энергии, питание предохранителей F19-F23. |
| F47 | 7,5A | Для автомобилей без ключа – стоп-сигнал. |
| F48 | 15A | Подогрев сидений |
| F49 | 25A | Передние фары и ПТФ. |
| Назначение реле | ||
| A | 70А | переключатель стеклоподъемников |
| A | 20A | реле времени «+» АКБ |
| B | 20A | реле звукового сигнала |
| A | 40A | реле вентилятора отопителя |
| A | 40A | обогрев заднего стекла |
За работу прикуривателя отвечает предохранитель номер 33 на 15А.
Блоки под капотом
Блок предохранителей и реле
Данный блок с предохранителями и реле находится рядом аккумулятором. Что бы снять крышку, надо открыть фиксаторы крышки по бокам.
| № | А | Обозначение предохранителей |
|---|---|---|
| Ef1 | 5A | Обогрев форсунок омывателя 7,5A Блок управления электрооборудованием |
| Ef2 | Резерв | |
| Ef3 | 25/30A | Блок управления системой курсовой устойчивости ABS/ESP |
| Ef4 | 40A | Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47 |
| Ef5 | 20A/70A | Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80A | Блок предохранителей и реле в салоне, Реле тэна отопителя |
| Ef7 | 50A | Блок управления системой курсовой устойчивости ABS/ ESP / 50A Питание предохранителя F7, F9 в салонном блоке |
| Ef8 | Резерв | |
| Ef9 | 80A | Дополнительный отопитель |
| Ef10 | 40A | Обогрев ветрового стекла, правая сторона |
| Ef11 | 40A | Обогрев ветрового стекла, левая сторона |
| Ef12 | 30A | Стартер |
| Ef13 | 15А | Блок управления АКПП |
| Ef14 | 25А | ЭБУ впрыска и защита цепей двигателя, питание предохранителя F5, форсунки двигателя, указатель уровня топлива, топливный насос, катушки зажигания |
| Ef15 | 15A | Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A | Электровентилятор системы охлаждения |
| Ef17 | 40A | Электровентилятор охлаждения рабочей жидкости АКПП |
| Ef18 | 80A | Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв | |
| Ef20 | Резерв | |
| Ef21 | Резерв | |
| Ef22 | Резерв | |
| Ef23 | 15A | Система управления двигателем, Блок управления вентилятором, управление реле компрессором кондиционера. |
| Ef24 | Резерв | |
| Ef25 | Резерв | |
| Ef26 | Резерв | |
| D | Диод муфты компрессора переменного тока | |
| Реле | ||
| Er1 | Реле стартера | |
| Er1 | Реле включения света заднего хода | |
| Er2 | Реле сирены охранной сигнализации | |
| Er3 | Реле стартера | |
| Er3 | Реле электровентилятора охлаждения рабочей жидкости | |
| Er3 | Реле включения света заднего хода | |
| Er4 | Главное реле системы управления двигателем | |
| Er5 | Реле электромагнитной муфты компрессора кондиционера | |
| Er6 | Реле топливного насоса | |
Силовой блок
На плюсовой клемме аккумуляторной батареи установлен блок предохранителей высокой мощности.
| № | А | Обозначение предохранителей |
|---|---|---|
| F1 | 200A | Питание предохранителей F1-F7 в блоке предохранителей под капотом. |
| F2 | 300A | Генератор, стартер |
| F3 | 80A | Электроусилитель руля |
| F4 | 80A | Питание предохранителей салона |
| F5 | 50A | ЭБУ АБС и Системы стабилизации траектории |
| F6 | 80A | Питание предохранителей салона |
| F7 | 7,5A | Питание ЦЭКБС |
