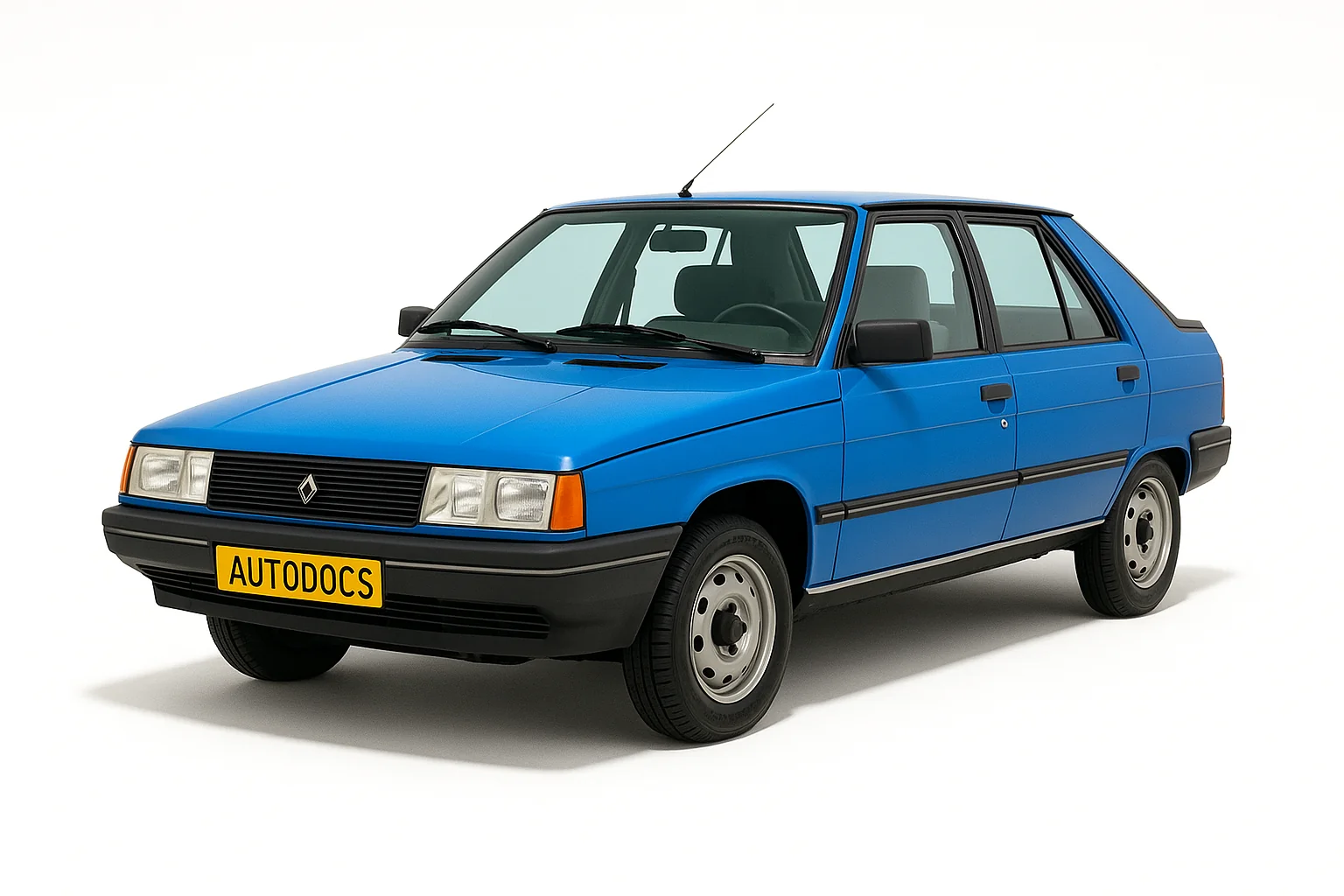

Renault 9 и Renault 11 – небольшой семейный автомобиль. Производился в 1981, 1982, 1983, 1984, 1985, 1986, 1987 и 1988 годах. Мы покажем расположение блоков реле и предохранителей, а так же схему блока в автомобиле рено 11 и 9.
Блок с предохранителями и реле в салоне
Предохранители установлены в углублении для ног пассажира под отделением для вещевым/перчаточным ящиком. Чтобы получить доступ к предохранителям надо опустить панель вниз.
Для доступа к блоку нажмите на защелки и откройте панель предохранителей и реле, опустив ее вниз.
Схема блока
О перегорании предохранителя говорит тот факт, что все потребители, которые он защищает, оказываются обесточенными. Если новый предохранитель тоже перегорает, установите причину и исправьте недостаток, прежде чем вставлять еще один.
Никогда не пытайтесь решить проблему, вставляя предохранитель, рассчитанный на больший ток, или заменяя его проволокой либо фольгой: это может привести к перегреву проводов и даже вызвать воспламенение.
Реле
Реле являются неотъемлемой частью некоторых электрических цепей, их функции зависят от назначения цепей. Реле установлены на панели предохранителей. Заменять реле очень просто: надо вытянуть одно из патрона и вставить другое. Реле ремонту не подлежат, они запечатаны наглухо. Если имеются сомнения относительно работоспособности реле, вставьте новое и проверьте.
Отдельно расположены следующие элементы:
- Реле-прерыватели указателей поворота и аварийного сигнала расположены рядом с выключателем стоп-сигнала под панелей приборов.
- Реле-прерыватель прерывистого режима стеклоочистителя находится на панели предохранителей. Чтобы заменить реле, надо отключить многоштырьковый электрический разъем и открутить крепежные винты.
Плавкая вставка на аккумуляторе
В цепь положительной клеммы аккумулятора установлена плавкая вставка. Если произойдет короткое замыкание водной из главных целей, в цепи стартера, например, вставка перегорит и цепь разомкнётся. Целостность вставки можно проверить визуально или с помощью контрольной лампочки.
