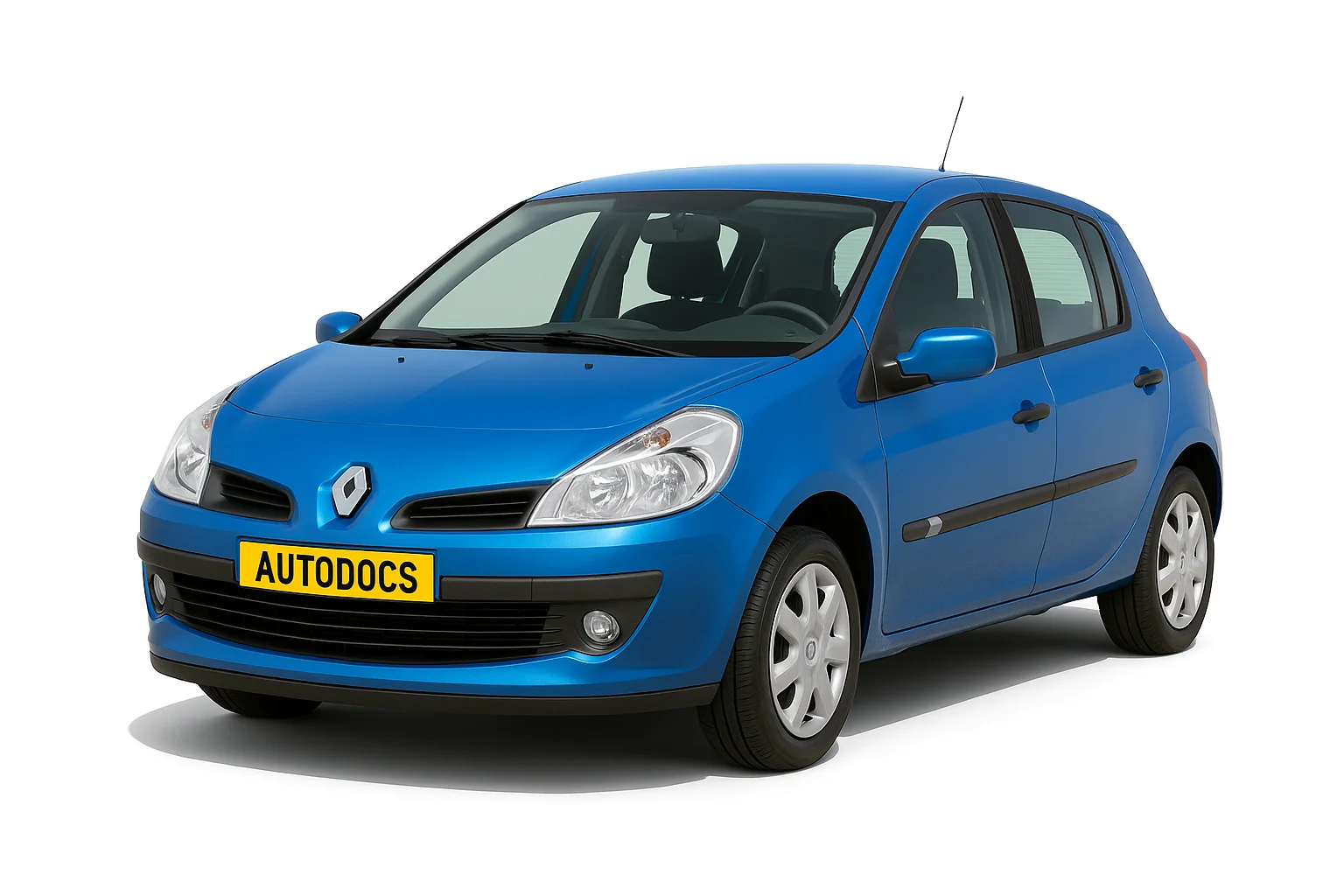

Renault Clio 3 поколения выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году. За это время модель прошла обновление. В данной статье мы покажем расположение электронных блоков управления, описание предохранителей и реле Рено Клио 3 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Содержание
Расположение
| № | Описание |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Электронным блок управления кондиционером |
| 3 | Боковой датчик удара, левый |
| 4 | Боковой датчик удара, правый |
| 5 | Противоугонная система (если установлена): |
| 6 | Датчик света |
| 7 | Аккумуляторная батарея |
| 8 | Диагностический разъем (DLC) |
| 9 | Электронным блок управления двигателем |
| 10 | Блок предохранителей /реле, моторный отсек 1 |
| 11 | Блок предохранителей /реле, моторный отсек 2 |
| 12 | Блок предохранителей /реле, моторный отсек 3 |
| 13 | Блок предохранителей /реле, моторный отсек 4 |
| 14 | Блок предохранителей /реле приборная панель 1 |
| 15 | Блок предохранителей /реле приборная панель 2 |
| 16 | Блок предохранителей /реле приборная панель 3 |
| 17 | Блок предохранителей /реле приборная панель 4 |
| 18 | Блок управления ксеноновыми фарами |
| 19 | Блок управления свечами накаливания |
| 20 | Звуковые сигналы |
| 21 | Кольцевая антенна иммобилайзера — без системы keyless entry |
| 22 | Блок управления системы keylessentry |
| 23 | Многофункциональный блок управления 1 – функции: Система кондиционирования, стоп-сигналы, центральный замок, двойная блокировка замков дверей- RHD, противотуманные фары, аварийная сигнализация, обогреватель заднего стекла, указатели поворота, комбинация приборов, лампы освещения салона, система дистанционного управления центральным замком, датчик температуры наружного воздуха, люк, омыватель лобового стекла |
| 24 | Многофункциональный блоку правления 2 – функции: Центральный замок, противотуманные фары, аварийная сигнализация, указатели поворота, датчик дождя, дисплей указателя температуры, система дистанционного управления центральным замком, люк, стеклоподъемники |
| 25 | Датчик температуры окружающего воздуха-в зеркале правой двери |
| 26 | Блок управления системой парковки |
| 27 | Датчик дождя |
| 28 | Блок управления электрооборудованием рулевого колеса |
| 29 | Электронный блок управления SRS |
| 30 | Блок управления интерфейсом телефона |
| 31 | Электронный блок управления КПП |
| 32 | Блок управления системы контроля давления в шинах |
| 33 | Датчик бокового перемещения |
Блоки под капотом
Под капотом в моторном отсеке могут быть установлены 3 блока с предохранителями и реле.
Блок предохранителей и реле
Блок с предохранителями и реле находится с левой стороны и закрыт защитной крышкой. Выглядеть примерно вот так.
| № | A | Обозначение |
|---|---|---|
| 1 | (25A) | Электронный блок управления ABS |
| 2 | — | |
| 3 | (10A) | Дальний свет правой фары |
| 4 | (10A) | Дальний свет левой фары |
| 5 | (10A) | Блок управления системой кондиционирования, центральный замок, переключатель системы поддержания скорости, электропривод стеклоподъемников, задний правый, система ABS/ESP, многофункциональный дисплей, передние/ задние правые габариты |
| 6 | (10A) | Аудиосистема, центральный замок, прикуриватель, переключатель электропривода зеркал заднего вида на дверях, двухпозиционный выключатель привода стеклоподъемника двери водителя, электропривод стеклоподъемника, задний левый, выключатель стеклоподъемника, дверь пассажира, блок управления корректором фар, лампа подсветки номерного знака, система парковки, передние/ задние левые габариты, противобуксовочная система |
| 7 | (15A) | Реле дополнительного отопителя 1/2, выключатель системы поддержания скорости (круиз-контроль, при включении заднего хода), диагностический разъем(DLC), электроусилитель рулевого управления, блок управления ксеноновыми фарами, многофункциональный дисплей, переключатель выбора режима работы АКПП, лампа подсветки селектора КПП, блок управления системы контроля давления в шинах |
| 8 | (20A) | Электродвигатель очистителя лобового стекла |
| 9 | (15A) | Корректор фары (прав.), ближний свет (прав.) |
| 10 | (15A) | Корректор фары (лев.), ближний свет (лев.) |
| 11 | (10A) | Электромагнитная муфта компрессора кондиционера |
| 12 | — | |
| 13 | (25A) | Тяговое реле стартера |
| 14 | (20A) | Электронный блок управления КПП |
| 15 | — | |
| 16 | (15A) | Обогреватель заднего стекла |
| 17 | (15A) | Реле насоса омывателя фар |
| 18 | (5A) | Электронный блок управления КПП |
| 19 | — | |
| 20 | (10A) | Фонари заднего хода |
| 21 | (20A) | Катушки зажигания |
| 22 | (20A) | Электронный блок управления двигателем |
| 23 | (10A) | Электронный блок управления SRS |
| 24 | (10A) | Электронный блок управления двигателем, э/м клапан замка рулевой колонки – с системой keyless entry |
| 25 | (20A) | Противотуманные фары |
| Реле | ||
| 1 | Реле обогревателя заднего стекла | |
| 2 | Реле системы управления двигателем — кроме K9K764 | |
| 3 | Реле ближнего света фар | |
| 4 | Реле противотуманных фар | |
| 5 | Реле стартера | |
| 6 | – | |
| 7 | Реле электродвигателя вентилятора системы охлаждения, высокая скорость 1 | |
| 8 | Реле электродвигателя вентилятора системы охлаждения, низкая скорость 2 | |
| 9 | Реле 2 основных цепей зажигания | |
Блок предохранителей
Данный блок с предохранителями находится рядом с аккумулятором, спереди.
| № | A | Назначение |
|---|---|---|
| F1 | (30) | Реле системы управления двигателем — K9K764 |
| F2 | (30A) | Реле насоса КПП- D4F764 (секвентальная МКПП) |
| F3 | (30A) | Электродвигатель вентилятора системы охлаждения- K9K766, D4F764 (секвентальная МКПП) |
| F4 | (30A) | Электродвигатель вентилятора системы охлаждения — K4M, K4J, D4F(M^^ |
| F5 | (50A) | Блок предохранителей/реле, приборная панель 2 – предохранители ^2^4 |
| F6 | (80A) | Дополнительный отопитель 1/2 |
| F7 | ||
| F8 | (50A) | Электронный блок управления ABS |
| F9 | ||
| F10 | ||
| F11 | ||
| F12 | (10A) | Реле ксеноновой фары |
Сбоку, справа, могут находится некоторые реле.
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Реле ксеноновой фары
Силовой блок предохранителей
Ещё один блок с предохранителями высокой мощности может быть установлен на крышку аккумуляторной батареи.
| № | A | Назначение |
|---|---|---|
| F1 | 350А | Блок предохранителей / реле, моторный отсек с 2 предохранителями F2-F8, блок предохранителей / реле, моторный отсек с 3 предохранителями F2 / F3 |
| F2 | 70А | Блок предохранителей / реле, щиток 1-предохранителей F16-F18, блок предохранителей / реле, моторный отсек 2-предохранитель F1 |
| F3 | 60А | Электроусилитель руля |
| F4 | 70А | Блок предохранителей / реле, панель 1 – предохранители F1-F6 / F20, реле 1 |
| F5 | 60А | Многофункциональный модуль управления |
Блоки в салонe
Блок предохранителей
Основной блок с предохранителями расположен снизу приборной панели, за защитной крышкой.
Описание
| № | A | Обозначение |
|---|---|---|
| F1 | (30A) | Указатели поворота |
| F2 | (15A) | Электронный блок управления кондиционером, дополнительное оборудование, комбинация приборов |
| F3 | (7,5A) | Блок управления зеркалами заднего вида, лампы освещения салона, лампы подсветки косметических зеркалец |
| F4 | (15A) | Диагностический разъем (DLC), звуковые сигналы |
| F5 | (10A) | Лампа подсветки вещевого ящика, лампа освещения багажного отделения |
| F6 | (25A) | Центральный замок, электродвигатель привода стеклоподъемника, сторона водителя |
| F7 | (25A) | Двухпозиционный выключатель привода стеклоподъемника двери водителя |
| F8 | (10A) | Электронный блок управления ABS |
| F9 | (15A) | Прикуриватель |
| F10 | (20A) | Блок управления электродвигателем вентилятора кондиционера /отопителя (ручное управление температурой) |
| F11 | (20A) | Блок управления электродвигателем вентилятора кондиционера /отопителя (автоматическое управление температурой) |
| F12 | (15A) | Электронный блок управления кондиционером, панель управления кондиционером/ отопителем, звуковой сигнал противоугонной системы, аудиосистема, блок предохранителей /реле, приборная панель 2- реле 6/7, обогрев сидений, многофункциональный блок управления, насос омывателя заднего стекла, блок управления электрооборудованием рулевого колеса, блок управления телефоном, электродвигатель очистителя лобового стекла |
| F13 | (10A) | Выключатель стоп-сигналов (датчик положения педали тормоза), блок предохранителей/реле, приборная панель 2- реле 3 |
| F14 | (5A) | Датчик солнечного света, блок управления электроприводом зеркал заднего вида на дверях, лампы освещения салона, датчик дождя, лампы подсветки косметического зеркальца, очистители лобового стекла |
| F15 | (20A) | Электродвигатель очистителя заднего стекла |
| F16 | (15A) | Электронный блок управления иммобилайзером |
| F17 | (30A) | Центральный замок |
| F18 | (15A) | Многофункциональный блок управления |
| F19 | (5A) | Вентилятор датчика температуры воздуха в салоне |
| F20 | (25A) | Электродвигатель привода стеклоподъемника двери пассажира |
| F21 | Диод электропривода задних стеклоподъемников | |
| Реле | ||
| 1 | Реле основных цепей зажигания | |
За прикуриватель отвечает предохранитель номер 9.
Блок предохранителей и реле
Отдельно размещен ещё одни блок с предохранителями и реле.
| № | А | Обозначение |
|---|---|---|
| F1 | – | |
| F2 | 20А | Сиденья с подогревом |
| F3 | 15А | Люк в крыше |
| F4 | 25А | Электрические стеклоподъёмники сзади |
| F5 | – | |
| F6 | – | |
| Реле | ||
| 1 | Электрическое оконное реле, водитель | |
| 2 | – | |
| 3 | Реле стоп-сигналов | |
| 4 | – | |
| 5 | – | |
| 6 | Реле стеклоподъемника заднего 1 | |
| 7 | Реле стеклоподъемника – задний 2 | |
