Renault Clio 3 generația a fost produs în 2005, 2006, 2007, 2008, 2009, 2010, 2011 și 2012. În acest timp, modelul a suferit o actualizare. În acest articol vom arăta amplasarea modulelor electronice de comandă, descrierea siguranțelor și releelor pentru Renault Clio 3 cu schemele cutiilor, locurile de amplasare și exemple foto de execuție. Vom evidenția siguranța care protejează bricheta.
Atribuirea siguranțelor și releelor poate diferi de cea prezentată și depinde de anul de fabricație, nivelul de echipare electrică și regiunea de livrare a vehiculului dumneavoastră.
Cuprins
Amplasare
Publicitate
| Nr. | Descriere |
|---|---|
| 1 | Modulul electronic de comandă ABS |
| 2 | Modulul electronic de comandă al climatizării |
| 3 | Senzor lateral de impact, stânga |
| 4 | Senzor lateral de impact, dreapta |
| 5 | Sistemul antifurt (dacă este instalat): |
| 6 | Senzor de lumină |
| 7 | Bateria |
| 8 | Conector de diagnostic (DLC) |
| 9 | Modulul electronic de comandă al motorului |
| 10 | Cutia de siguranțe/relee, compartiment motor 1 |
| 11 | Cutia de siguranțe/relee, compartiment motor 2 |
| 12 | Cutia de siguranțe/relee, compartiment motor 3 |
| 13 | Cutia de siguranțe/relee, compartiment motor 4 |
| 14 | Cutia de siguranțe/relee tablou de bord 1 |
| 15 | Cutia de siguranțe/relee tablou de bord 2 |
| 16 | Cutia de siguranțe/relee tablou de bord 3 |
| 17 | Cutia de siguranțe/relee tablou de bord 4 |
| 18 | Modulul de comandă al farurilor cu xenon |
| 19 | Modulul de comandă al bujiilor incandescente |
| 20 | Claxoane |
| 21 | Antena inelară a imobilizatorului — fără sistem keyless entry |
| 22 | Modulul de comandă al sistemului keyless entry |
| 23 | Modulul multifuncțional de comandă 1 – funcții: Sistem de climatizare, stopuri, închidere centralizată, dublă blocare a încuietorilor ușilor - RHD, faruri de ceață, semnalizare de avarie, încălzire lunetă spate, indicatoare de direcție, tablou de bord, lămpi de iluminare interior, sistem de telecomandă pentru închidere centralizată, senzor de temperatură exterioară, trapă, spălător parbriz |
| 24 | Modulul multifuncțional de comandă 2 – funcții: Închidere centralizată, faruri de ceață, semnalizare de avarie, indicatoare de direcție, senzor de ploaie, display indicator temperatură, sistem de telecomandă pentru închidere centralizată, trapă, geamuri electrice |
| 25 | Senzor de temperatură ambientală - în oglinda ușii drepte |
| 26 | Modulul de comandă al sistemului de parcare |
| 27 | Senzor de ploaie |
| 28 | Modulul de comandă al echipamentelor electrice ale volanului |
| 29 | Modulul electronic de comandă SRS |
| 30 | Modulul de comandă al interfeței telefonului |
| 31 | Modulul electronic de comandă al cutiei de viteze |
| 32 | Modulul de comandă al sistemului de monitorizare a presiunii în pneuri |
| 33 | Senzor de deplasare laterală |
Cutii sub capotă
Sub capotă, în compartimentul motor, pot fi instalate 3 cutii cu siguranțe și relee.
Cutia de siguranțe și relee
Cutia cu siguranțe și relee se află în partea stângă și este acoperită de un capac de protecție. Arată aproximativ așa.
Publicitate
| Nr. | A | Denumire |
|---|---|---|
| 1 | 25 | Modulul electronic de comandă ABS |
| 2 | — | |
| 3 | 10 | Faza lungă far dreapta |
| 4 | 10 | Faza lungă far stânga |
| 5 | 10 | Modulul de comandă al sistemului de climatizare, închidere centralizată, comutator sistem de menținere a vitezei, acționare electrică geamuri, dreapta spate, sistem ABS/ESP, display multifuncțional, poziții față/spate dreapta |
| 6 | 10 | Sistem audio, închidere centralizată, brichetă, comutator acționare electrică oglinzi retrovizoare pe uși, întrerupător bipozitiv acționare geam ușă șofer, acționare electrică geam, stânga spate, întrerupător geam, ușă pasager, modul de comandă corector faruri, lampă iluminare plăcuță înmatriculare, sistem de parcare, poziții față/spate stânga, sistem antiderapant |
| 7 | 15 | Releu încălzitor auxiliar 1/2, comutator sistem de menținere a vitezei (cruise-control, la cuplarea marșarierului), conector de diagnostic (DLC), servodirecție electrică, modul de comandă faruri xenon, display multifuncțional, comutator de selecție mod funcționare cutie automată, lampă iluminare selector cutie viteze, modul de comandă sistem monitorizare presiune pneuri |
| 8 | 20 | Motor electric ștergător parbriz |
| 9 | 15 | Corector far (dreapta), faza scurtă (dreapta) |
| 10 | 15 | Corector far (stânga), faza scurtă (stânga) |
| 11 | 10 | Ambreiaj electromagnetic compresor climatizare |
| 12 | — | |
| 13 | 25 | Releu de tracțiune starter |
| 14 | 20 | Modulul electronic de comandă al cutiei de viteze |
| 15 | — | |
| 16 | 15 | Încălzire lunetă spate |
| 17 | 15 | Releu pompă spălător faruri |
| 18 | 5 | Modulul electronic de comandă al cutiei de viteze |
| 19 | — | |
| 20 | 10 | Lumini de marșarier |
| 21 | 20 | Bobine de inducție |
| 22 | 20 | Modulul electronic de comandă al motorului |
| 23 | 10 | Modulul electronic de comandă SRS |
| 24 | 10 | Modulul electronic de comandă al motorului, electroventil blocare coloană direcție – cu sistem keyless entry |
| 25 | 20 | Faruri de ceață |
| Relee | ||
| 1 | Releu încălzire lunetă spate | |
| 2 | Releu sistem comandă motor — exceptând K9K764 | |
| 3 | Releu faza scurtă faruri | |
| 4 | Releu faruri de ceață | |
| 5 | Releu starter | |
| 6 | – | |
| 7 | Releu motor electric ventilator sistem răcire, viteză mare 1 | |
| 8 | Releu motor electric ventilator sistem răcire, viteză mică 2 | |
| 9 | Releu 2 circuite principale de aprindere | |
Cutia de siguranțe

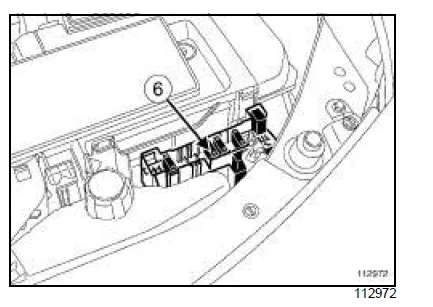

Această cutie cu siguranțe se află lângă baterie, în față.
| Nr. | A | Atribuire |
|---|---|---|
| F1 | 30 | Releu sistem comandă motor — K9K764 |
| F2 | 30 | Releu pompă cutie viteze - D4F764 (cutie manuală secvențială) |
| F3 | 30 | Motor electric ventilator sistem răcire - K9K766, D4F764 (cutie manuală secvențială) |
| F4 | 30 | Motor electric ventilator sistem răcire — K4M, K4J, D4F(M^^ |
| F5 | 50 | Cutia de siguranțe/relee, tablou de bord 2 – siguranțe ^2^4 |
| F6 | 80 | Încălzitor auxiliar 1/2 |
| F7 | ||
| F8 | 50 | Modulul electronic de comandă ABS |
| F9 | ||
| F10 | ||
| F11 | ||
| F12 | 10 | Releu far xenon |
În partea laterală, dreapta, se pot afla unele relee.
- Releu pompă spălător faruri 1
- Releu pompă spălător faruri 2
- Releu far xenon
Publicitate
Cutia de siguranțe de putere
O altă cutie cu siguranțe de mare putere poate fi instalată pe capacul bateriei.
| Nr. | A | Atribuire |
|---|---|---|
| F1 | 350 | Cutia de siguranțe / relee, compartiment motor cu 2 siguranțe F2-F8, cutia de siguranțe / relee, compartiment motor cu 3 siguranțe F2 / F3 |
| F2 | 70 | Cutia de siguranțe / relee, tablou 1-siguranțe F16-F18, cutia de siguranțe / relee, compartiment motor 2-siguranță F1 |
| F3 | 60 | Servodirecție electrică |
| F4 | 70 | Cutia de siguranțe / relee, panou 1 – siguranțe F1-F6 / F20, releu 1 |
| F5 | 60 | Modul multifuncțional de comandă |
Cutii în habitaclu
Cutia de siguranțe
Cutia principală cu siguranțe este amplasată în partea inferioară a tabloului de bord, sub capacul de protecție.
Publicitate
| Nr. | A | Denumire |
|---|---|---|
| F1 | 30 | Indicatoare de direcție |
| F2 | 15 | Modulul electronic de comandă al climatizării, echipamente suplimentare, tablou de bord |
| F3 | 7,5 | Modulul de comandă oglinzi retrovizoare, lămpi de iluminare interior, lămpi de iluminare oglinzi de cosmetică |
| F4 | 15 | Conector de diagnostic (DLC), claxoane |
| F5 | 10 | Lampă iluminare torpedou, lampă iluminare portbagaj |
| F6 | 25 | Închidere centralizată, motor electric acționare geam, partea șofer |
| F7 | 25 | Întrerupător bipozitiv acționare geam ușă șofer |
| F8 | 10 | Modulul electronic de comandă ABS |
| F9 | 15 | Brichetă |
| F10 | 20 | Modulul de comandă motor electric ventilator climatizare/încălzire (comandă manuală a temperaturii) |
| F11 | 20 | Modulul de comandă motor electric ventilator climatizare/încălzire (comandă automată a temperaturii) |
| F12 | 15 | Modulul electronic de comandă al climatizării, panou de comandă climatizare/încălzire, semnal sonor sistem antifurt, sistem audio, cutia de siguranțe /relee, tablou de bord 2- releu 6/7, încălzire scaune, modul multifuncțional de comandă, pompă spălător lunetă spate, modul de comandă echipamente electrice volan, modul de comandă telefon, motor electric ștergător parbriz |
| F13 | 10 | Întrerupător stopuri (senzor poziție pedală frână), cutia de siguranțe/relee, tablou de bord 2- releu 3 |
| F14 | 5 | Senzor de lumină solară, modul de comandă acționare electrică oglinzi retrovizoare pe uși, lămpi de iluminare interior, senzor de ploaie, lămpi de iluminare oglindă de cosmetică, ștergătoare parbriz |
| F15 | 20 | Motor electric ștergător lunetă spate |
| F16 | 15 | Modulul electronic de comandă imobilizator |
| F17 | 30 | Închidere centralizată |
| F18 | 15 | Modul multifuncțional de comandă |
| F19 | 5 | Ventilator senzor temperatură aer în habitaclu |
| F20 | 25 | Motor electric acționare geam ușă pasager |
| F21 | Diodă acționare electrică geamuri spate | |
| Relee | ||
| 1 | Releu circuite principale de aprindere | |
Pentru brichetă răspunde siguranța numărul 9.
Cutia de siguranțe și relee
Separat este amplasată încă o cutie cu siguranțe și relee.
| Nr. | A | Denumire |
|---|---|---|
| F1 | – | |
| F2 | 20 | Scaune încălzite |
| F3 | 15 | Trapă în plafon |
| F4 | 25 | Geamuri electrice spate |
| F5 | – | |
| F6 | – | |
| Relee | ||
| 1 | Releu geam electric, șofer | |
| 2 | – | |
| 3 | Releu stopuri | |
| 4 | – | |
| 5 | – | |
| 6 | Releu geam electric spate 1 | |
| 7 | Releu geam electric – spate 2 | |
