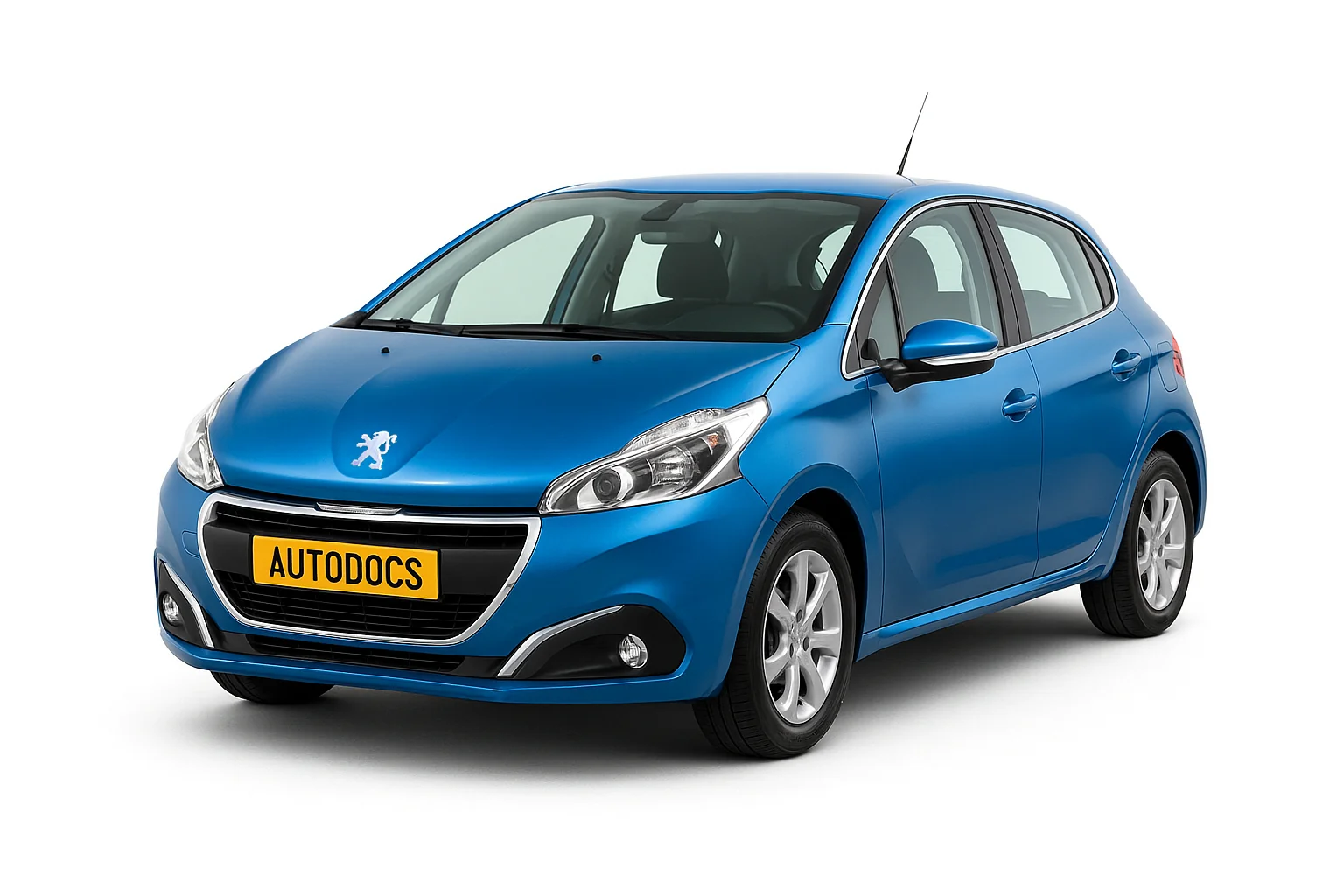

Peugeot 208 первого поколения пришёл на смену Peugeot 207. Несмотря на уменьшение внешних размеров, пространство в салоне и багажнике стало больше. Модель выпускалась в 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах. В статье приведены расположение блоков предохранителей и реле Peugeot 208, схемы и назначения элементов, включая предохранитель передней розетки 12 В.
Содержание
Комплектация, расположение и номиналы предохранителей могут различаться в зависимости от года выпуска и рынка поставки. Перед заменой сверяйте номинал с маркировкой на крышке блока или в руководстве по эксплуатации автомобиля.
Блок в приборной панели
Блок расположен под приборной панелью слева. Его расположение показано на схеме.

| № | A | Расшифровка |
|---|---|---|
| F2 | 5 | Наружные зеркала, фары, диагностический разъем. |
| F9 | 5 | Охранная сигнализация. |
| F10 | 5 | Автономный блок бортовой телематики, ЭБУ электрической системы прицепа. |
| F11 | 5 | Салонное самозатемняющееся зеркало заднего вида, дополнительный подогрев. |
| F13 | 5 | Hi-Fi усилитель, помощь при парковке. |
| F16 | 15 | Розетка 12 В (передняя). |
| F17 | 15 | Автомагнитола штатная, автомагнитола (нештатная установка). |
| F18 | 20 | Сенсорный экран. |
| F23 | 5 | Лампа подсветки перчаточного ящика, подсветка косметических зеркал, индивидуальные плафоны. |
| F26 | 15 | Звуковой сигнал. |
| F27 | 15 | Насос стеклоомывателя. |
| F28 | 5 | Замок зажигания с блокировкой рулевой колонки. |
| F29 | 15 | Компрессор кондиционера воздуха. |
| F30 | 15 | Очиститель заднего стекла. |
За передний прикуриватель отвечает предохранитель номер 16 на 15А.
Предохранители в бардачке
Данный блок находится в перчаточном ящике (бардачке) и закрыт защитной крышкой.
Расположение и схема

| № | A | Описание |
|---|---|---|
| F01 | 40 | Обогрев заднего стекла. |
| F02 | 10 | Наружные зеркала с подогревом. |
| F03 | 30 | Передние импульсные стеклоподъемники. |
| F04 | Не используется. | |
| F05 | 30 | Задние импульсные стеклоподъемники. |
| F06 | 10 | Складные наружные зеркала. |
| F07 | 10 | Складные наружные зеркала. |
| F08 | Не используется. | |
| F09 | 15 | Передние сиденья с подогревом. |
| F10 | 20 | Усилитель Hi-Fi. |
| F11 | Не используется. | |
| F12 | Не используется. |
Предохранители в моторном отсеке
Этот блок находится под капотом возле аккумуляторной батареи (с левой стороны).


| № | A | Описание |
|---|---|---|
| F16 | 15 | Противотуманные фары. |
| F18 | 10 | Правая фара дальнего света. |
| F19 | 10 | Левая фара дальнего света. |
| F25 | 30 | Реле омывателя фар (нештатная установка). |
| F29 | 40 | Мотор очистителя ветрового стекла. |
| F30 | 80 | Свечи накаливания (на дизельных модификациях). |
Обратите внимание на большое количество расположенных реле в данном месте.
Инструкция по эксплуатации
Полную информацию про обслуживание и ремонт Пежо 208 можете получить в руководстве по эксплуатации: “скачать“.
Частые вопросы: предохранители и реле Пежо 208
Где находится блок предохранителей на Пежо 208?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Пежо 208 — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Пежо 208?
В статье розетка 12 В указана в позиции F16 номиналом 15 A. Перед заменой сверьте данные с маркировкой блока вашего автомобиля.
Не работает стеклоподъёмник на Пежо 208 — какой предохранитель проверить?
В таблице блока в бардачке передние импульсные стеклоподъёмники указаны для F03 на 30 A, задние — для F05 на 30 A.
Какой предохранитель отвечает за магнитолу на Пежо 208?
В перечне блока в бардачке усилитель Hi-Fi указан для F10 на 20 A; в салонном блоке автомагнитола указана для F17 на 15 A.
Что делать, если не работает обогрев заднего стекла на Пежо 208?
В таблице блока в бардачке обогрев заднего стекла указан для F01 на 40 A.
Какой предохранитель отвечает за стеклоочистители на Пежо 208?
В подкапотном перечне мотор очистителя ветрового стекла указан для F29 на 40 A; очиститель заднего стекла в салонном блоке — для F30 на 15 A.
Почему перегорают предохранители один за другим на Пежо 208?
При повторном перегорании нужно установить причину неисправности. Не устанавливайте предохранитель большего номинала; проверьте цепь по схеме автомобиля или обратитесь к специалисту.
Где посмотреть схему предохранителей Пежо 208?
Схемы и назначения элементов приведены в разделах о блоке в приборной панели, блоке в бардачке и блоке в моторном отсеке.
