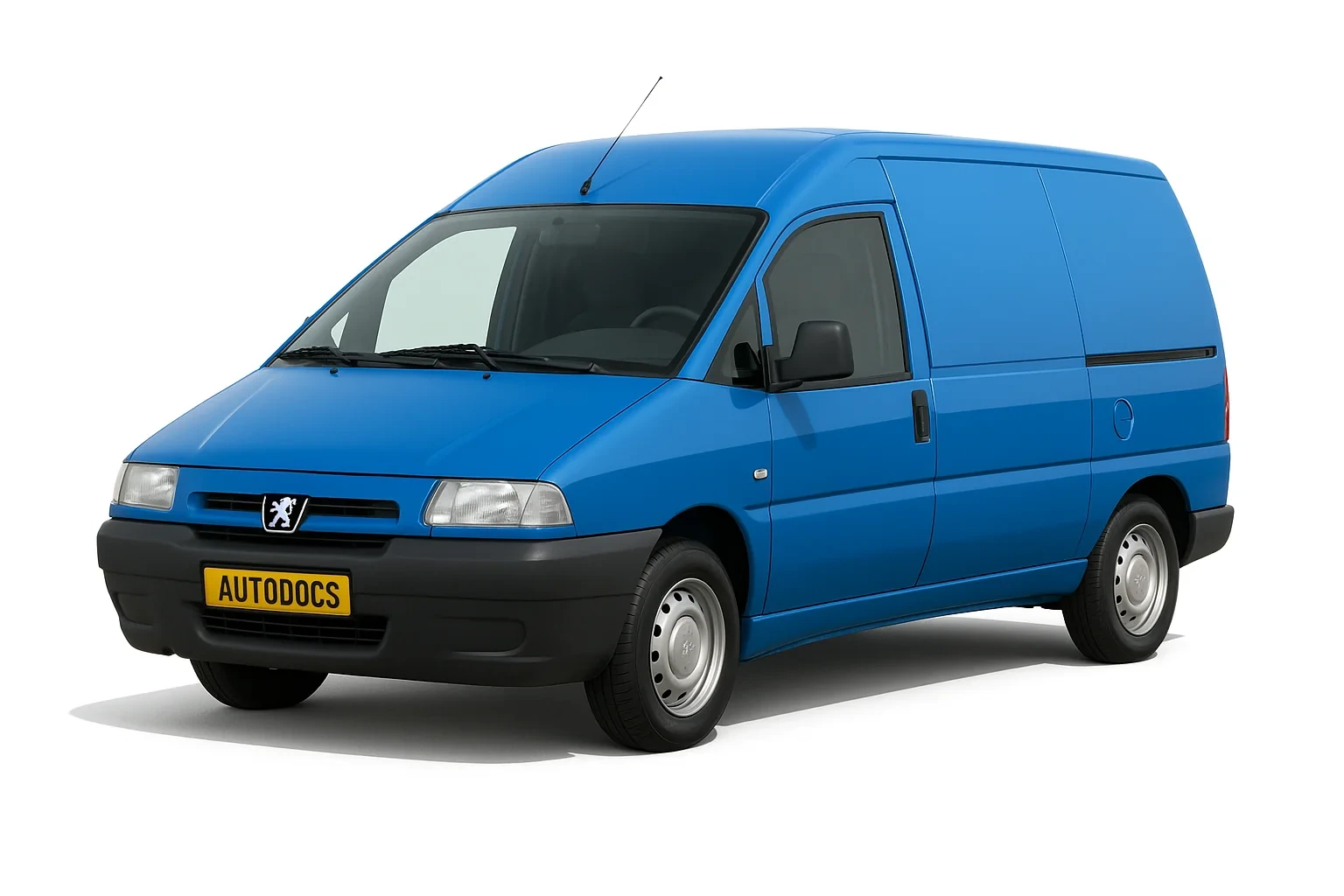

Пежо Эксперт 1 – предохранители и реле

Peugeot Expert 1 го поколения выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. За это время модель прошла рестайлинг. В данной статье мы покажем описание предохранителей и реле Пежо Эксперт 1 со схемами блоков и местами их расположения.

Блок в салоне

В салоне основной блок предохранителей находится в нижней левой части панели приборов.

Пример доступа к блоку

Левый руль

Правый руль

Вариант 1

Схема блока

Описание

1. 10 A Автомагнитола (питание)
2. 5 A + после замка зажигания — Датчик скорости — Центральный блок защиты салона — Сигнализаторы на приборной панели
3. 15 A Фонарь стоп-сигнала — Круиз-контроль
4. 10 A Правый задний фонарь — Левый передний габаритный фонарь — Регулировка фар
5. 15 A Кондиционер воздуха — Передние стеклоподъемники — Вентилятор климатической установки — Датчик давления
6. 15 A Заднее обогреваемое стекло и обогреваемые сиденья
7. 20 A Звуковой сигнал
8. ШУНТ —
9. 5 A Омыватели фар — Правый передний габаритный фонарь — Освещение номерного знака — Левый задний фонарь
10. 30 A Регулировка сидения переднего пассажира
11. 30 A Задние стеклоподъёники
12. 10 A Компьютер АБС — Фонари заднего хода — Диагностический разъем — Автоматическая коробка передач
13. 30 A Регулировка сидения водителя
14. 5 A Центральный блок защиты салона (память)
15. 30 A Центральный блок защиты салона — Центральный электрический замок — Плафоны
16. 20 A Прикуриватель — Постоянный (+) от аккумуляторной батареи – (+) привода дополнительных потребителей электроэнергии
17. 15 A Блок регулировки температуры охлаждающей жидкости — Группа вентиляторов охлаждения двигателя
18. 10 A Противотуманный фонарь
19. 10 A Подсветка приборной панели — Автомагнитола — Фонари габаритного освещения
20. 30 A Кондиционер воздуха — Вентилятор климатической установки
21. 20 A Сиденья с электрообогревом
22. 20 A + Питания дополнительных потребителей электроэнергии — Не используется
23. ШУНТ F14 — F15 — F25 — F27
24. 30 A Стеклоомыватель — Передний стеклоочиститель
25. 10 A Кондиционер воздуха — Плафон — память автомагнитолы — Цифровые часы
26. 15 A Фонари аварийной сигнализации
27. 30 A Заднее стекло с электрообогревом
28. 15 A Электрические стеклоподъемники — Сигнализатор разряда аккумуляторной батареи
29. 30 A Электрические стеклоподъемники
30. 15 A Освещение салона — Фонари указателей поворота — Часы — Наружные зеркала с электрической регулировкой

За прикуриватель отвечает предохранитель номер 16 на 20А.

Вариант 2

Схема блока

Обозначение

За прикуриваетль отвечает предохранитель номер 23.

Блок под капотом

Под капотом основной блок предохранителей и реле находится рядом с аккумулятором.

Вариант 1

Без АБС

Пример схемы

Схема

Назначение

С АБС

Схема

Расшифровка

1. 20 А Жилой прицеп
2. 20 A Топливный насос
3. 10 A Левая фара ближнего света
4. 10 A Правая фара ближнего света
5. 10 A Диагностический разъем
6. 10 A Иммобилайзер двигателя
7. 10 A Левая фара дальнего света
8. 10 A Правая фара дальнего света
9. 25 A Группа вентиляторов охлаждения двигателя 1-120 W.
10. 30 А Насос омывателя фар, противотуманные фары
11. 20 А Дополнительная система отомпления
12. 5 А Таймер омывателя фар
13. 15 A Кислородный датчик каталитического нейтрализатора, погрев лямбда зонда
14. –
15. 40 А Кондиционер воздуха, вентилятор салона
16. 30 – 50 А Группа вентиляторов охлаждения двигателя 1-180 W.

MF1 20A – Реле системы впрыска, MF2 30A – Реле системы впрыска, MF3 30A – Вентилятор салона, MF4 40А – Компьютер ABS.

Предохранители не обозначенные цифрами, являются запасными.

Схема реле

Обозначение реле

• R 1030 – Информация о работающем двигателе
• R 1502 / 1503 / 1504 – Реле вентиляторов
• R 5400 – Реле омывателя фар
• R 8016 – Реле впрыска
• R 2665 – Реле противотуманных фар

Вариант 2

Схема

Описание
