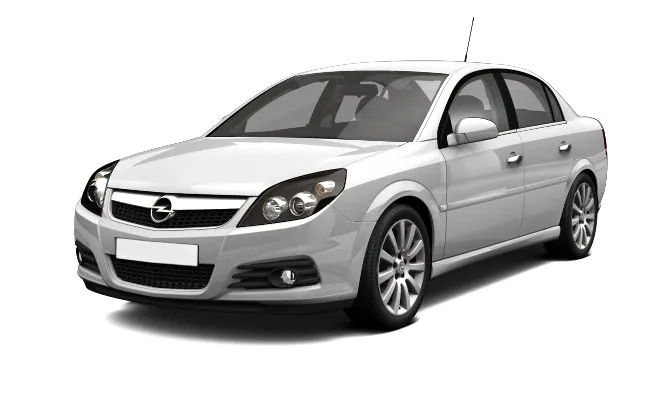

Opel Vectra C (опель вектра с) третье поколение модельного ряда Opel Vectra. Вектра ц выпускалась в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. На её базе в дальнейшем была построена роскошная модель Опель Сигнум. В данной публикации вы найдете описание блоков предохранителей и реле Опель Вектра С, со схемами блоков и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в Вашем Опель вектра с, может отличаться и зависит от года выпуска, уровня электрического оснащения и страны поставки.
Содержание
Блок в салоне
Он находится в левом торце приборной панели, со стороны водителя, и закрыт защитной крышкой.
| № | A | Описание |
|---|---|---|
| 1 | 20 | Аудиосистема, дополнительный отопитель, DVD-проигрыватель |
| 2 | 7,5 | Кондиционер – ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 3 | 20 | Люк |
| 4 | Резерв | |
| 5 | 7,5 | Блок управления электрооборудованием двери |
| 6 | 7,5 | Стоп-сигналы |
| 7 | 30 | Многофункциональный блок управления 1 |
| 8 | 30 | Блок управления электрооборудованием двери |
| 9 | 7,5 | Многофункциональный блок управления 1 |
| 10 | 7,5 | Блок управления электрооборудованием рулевой колонки |
| 11 | 7,5 | Диагностический разъем (DLC) |
| 12 | 15 | Защита от перегрузки аккумуляторной батареи |
| 13 | Резерв | |
| 14 | Резерв | |
| 15 | 30 | Блок управления электрооборудованием двери водителя |
| 16 | Резерв | |
| 17 | 15 | Комбинация приборов, многофункциональный дисплей |
| 18 | 7,5 | Замок зажигания, кондиционер |
| 19 | Резерв | |
| 20 | 7,5 | Датчик бокового перемещения |
| 21 | 7,5 | Телематика |
| 22 | 30 | Прикуриватель |
| 23 | 30 | Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 24 | Резерв | |
| 25 | 7,5 | Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 26 | 7,5 | Многофункциональный дисплей, комбинация приборов |
За работу прикуривателя отвечает предохранитель номер 22 на 30А.
С обратной стороны блока могут располагаться некоторые реле.
| № | Описание реле |
|---|---|
| 1 | Реле основных цепей зажигания (Клемма 15а) |
| 2 | Реле клеммы 15 |
| 3 | Реле вентиляция салона |
| 4 | Реле электродвигателя вентилятора отопителя |
Блоки под капотом
Основной блок
Находится рядом с аккумулятором и боковой стойкой, закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема.
| № | A | Обозначение |
|---|---|---|
| R1 | ||
| R2 | ||
| R3 | ||
| R4 | ||
| R5 | Реле системы управления двигателем | |
| R6 | Реле стартера | |
| R7 | Реле электродвигателя очистителя лобового стекла (ВКЛ/ ВЫКЛ) | |
| R8 | ||
| R9 | Реле основных цепей зажигания | |
| R10 | Реле электродвигателя очистителей лобового стекла (низкая/ высокая скорость работы очистителей) | |
| R11 | Реле омывателя фар | |
| R12 | ||
| R13 | ||
| R14 | Реле электромагнитной муфты компрессора кондиционера | |
| 1 | 20 | Электронный блок управления двигателем |
| 2 | 25 | Стартер |
| 3 | 20 | Звуковой сигнал |
| 4 | 10 | Кондиционер – климат-контроль |
| 5 | 15 | Очиститель/ омыватель лобового стекла |
| 6 | Резерв | |
| 7 | 15 | Блок управления ESP (система поддержания курсовой устойчивости) |
| 8 | 10 | Фары, обогреватели форсунок омывателя лобового стекла |
| 9 | 7,5 | Усилитель рулевого управления |
| 10 | 10 | Блок управления корректором фар |
| 11 | 30 | Очиститель лобового стекла |
| 12 | 30 | Очиститель лобового стекла |
| 13 | 7,5 | Блок управления ESP (система поддержания курсовой устойчивости) |
| 14 | 10 | Управление двигателем |
| 15 | 10 | Электронный блок управления двигателем |
| 16 | 7,5 | Антиблокировочная система тормозов (ABS) |
| 17 | Резерв | |
| 18 | Резерв | |
| 19 | 5 / 10 / 15 | Блок управления корректором фар, корректор фар, ксеноновые фары |
| 20 | 5 | Корректор фар |
| 21 | Резерв | |
| 22 | Резерв | |
| 23 | 20 | Дополнительный отопитель |
| 24 | 30 | Напряжение аккумуляторной батареи |
| 25 | 30 | Напряжение аккумуляторной батареи |
| 26 | Резерв | |
| 27 | Резерв | |
| 28 | 60 | Блок управления приводом открывания /закрывания крышки багажника (задней двери) |
| 29 | 40 | Антиблокировочная система тормозов (ABS) |
| 30 | 60 | Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 31 | 60 | Блок предохранителей/ реле приборная панель |
| 32 | 40 | Антиблокировочная система тормозов (ABS) |
| 33 | 60 | Реле основных цепей зажигания, блок предохранителей /реле, приборная панель |
| 34 | 60 | Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 35 | 30 / 40 | Электродвигатель вентилятора системы охлаждения |
| 36 | 20 / 30 | Электродвигатель вентилятора системы охлаждения |
| 37 | Система адаптивного света фар – AFL | |
| 38 | Резерв |
Дополнительный блок
Может размещаться рядом с основным.
Вариант 1
| № | A | Назначение |
|---|---|---|
| 1 | – | |
| 2 | 60 | Блок управления свечами накаливания |
| 3 | 30 | Реле подогревателя топливного фильтра |
| 4 | 60 | Блок управления свечами накаливания |
| R3 | Реле подогревателя топливного фильтра |
Вариант 2
| № | A | Назначение |
|---|---|---|
| 1 | – | |
| 2 | 30 | Стартер |
| 3 | – | |
| 4 | 20 | Звуковой сигнал |
| R2 | Реле подогревателя топлива | |
| R3 | Реле подогревателя топлива |
Блок в багажнике
Данный блок находится в багажном отсеке слева, в вещевом ящике.
| № | A | Описание |
|---|---|---|
| 1 | Резерв | |
| 2 | Резерв | |
| 3 | 40 | Электропривод сиденья |
| 4 | 40 | Обогреватель заднего стекла |
| 5 | 40 | Электропривод сиденья |
| 6 | 30 | Электропривод стеклоподъемника – правый задний |
| 7 | 30 | Электропривод стеклоподъемника – левый задний |
| 8 | 15 | Подогреватель сиденья, заднего правого |
| 9 | 15 | Противоугонная система, звуковой сигнал |
| 10 | 20 | Топливный насос |
| 11 | 25 | Напряжение аккумуляторной батареи |
| 12 | 12 | Подогрев сиденья — заднего левого |
| 13 | 20 | Разъем электрооборудования прицепа |
| 14 | 15 | Очиститель заднего стекла |
| 15 | 15 | Подогреватель сидений, система вентиляции сиденья, переднего левого |
| 16 | 15 | Подогреватель сиденья, заднего правого |
| 17 | 15 | Разъем подключения дополнительного оборудования |
| 18 | 30 | Замок крышки багажника /задней двери |
| 19 | 10 | Напряжение аккумуляторной батареи |
| 20 | 7,5 | Центральный замок |
| 21 | 5 | Датчик изменения объема (противоугонная система) |
| 22 | 30 | Дистанционное управление замком багажника |
| 23 | 7,5 | Провод противоугонной системы на стекле (датчик разбитого стекла противоугонной системы) |
| 24 | 25 | Напряжение аккумуляторной батареи |
| 25 | 10 | Система управления подвеской |
| 26 | 25 | Замок зажигания |
| 27 | 5 | Датчик наличия пассажира на сиденье, система контроля давления в шинах, датчик дождя, система кондиционирования |
| 28 | 7,5 | Датчики системы парковки |
| 29 | Резерв |
С обратной стороны блока могут крепится некоторые элементы реле.
| № | Назначение реле |
|---|---|
| 5 | Очиститель заднего стекла |
| 6 | Клемма 15 |
| 7 | Обогрев заднего левого сиденья |
| 8 | Обогрев заднего правого сиденья |
| 9 | Обогрев заднего стекла |
| 10 | Звуковой сигнал/ противоугонная сигнализация |
| 11 | Топливный насос |
| 12 | Единый замок/ крышка лючка топливного бака |
