Opel Meriva A – первое поколение субкомпактвэна Опель Мерива. Годы выпуска: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010. В данной публикации вы найдете описание блоков предохранителей и реле Опель Мерива а, со схемами блоков и фотографиями. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания инструкцию по ремонту Opel Meriva A.
Назначение предохранителей и реле может отличаться от показанного и зависит от года выпуска и страны поставки.
Содержание
Блоки под капотом
В моторном отсеке предусмотрены 3 электронных блока управления. Блок предохранителей (1) и блок реле (2) находится в задней части моторного отсека, под защитной крышкой. А рядом с аккумулятором расположен дополнительный блок с реле (3).
Блок предохранителей
| № | A | Обозначение |
|---|---|---|
| FV1 | 40 | Вентилятор системы охлаждения двигателя |
| FV2 | 30 | Стартер |
| FV3 | 50 | Вентилятор системы охлаждения двигателя |
| FV4 | 30 | Обогрев стекла двери задка |
| FV5 | 60 | Автоматизированная коробка передач Easytronic 80А Свечи накаливания дизельного двигателя |
| FV6 | 40 | Антиблокировочная система тормозов (ABS) |
| FV7 | 50 | Рулевое управление с электро усилителем |
| FV8 | 30 | Электровентилятор воздухо нагнетателя |
Блок реле
| № | Описание |
|---|---|
| К1 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| К2 | Реле стартера |
| КЗ | Реле зажигания (реле разгрузки замка зажигания), вывод «15а» |
| К4 | Реле топливного насоса |
| К5 | Реле электронного блока управления двигателем |
| Кб | Реле противотуманных фар |
| К7 | Реле компрессора кондиционера |
| Кб | Реле стояночного света с левой стороны |
| К9 | Реле стояночного света с правой стороны |
| К10 | Реле дальнего света фар |
| К11 | Реле ближнего света фар |
| К12 | Реле вентилятора радиатора |
| К13 | Реле вентилятора радиатора |
| К14 | Реле фонарей заднего хода |
| К15 | Реле насоса омывателя фар |
| К16 | Реле правых указателей поворота |
| К17 | Реле левых указателей поворота |
| К18 | Реле насоса омывателя ветрового стекла |
| К19 | Реле насоса омывателя стекла двери задка |
| К20 | Реле прерывистого режима работы очистителя ветрового стекла |
| К21 | Реле постоянного режима работы очистителя ветрового стекла |
| К22 | Реле звукового сигнала противоугонной системой |
| К23 | Реле звукового сигнала |
| ECU | Центральный блок управления электрооборудованием |
Дополнительный блок реле
Тут находятся реле отвечающие за работу вентилятора охлаждения.
Блоки в салоне

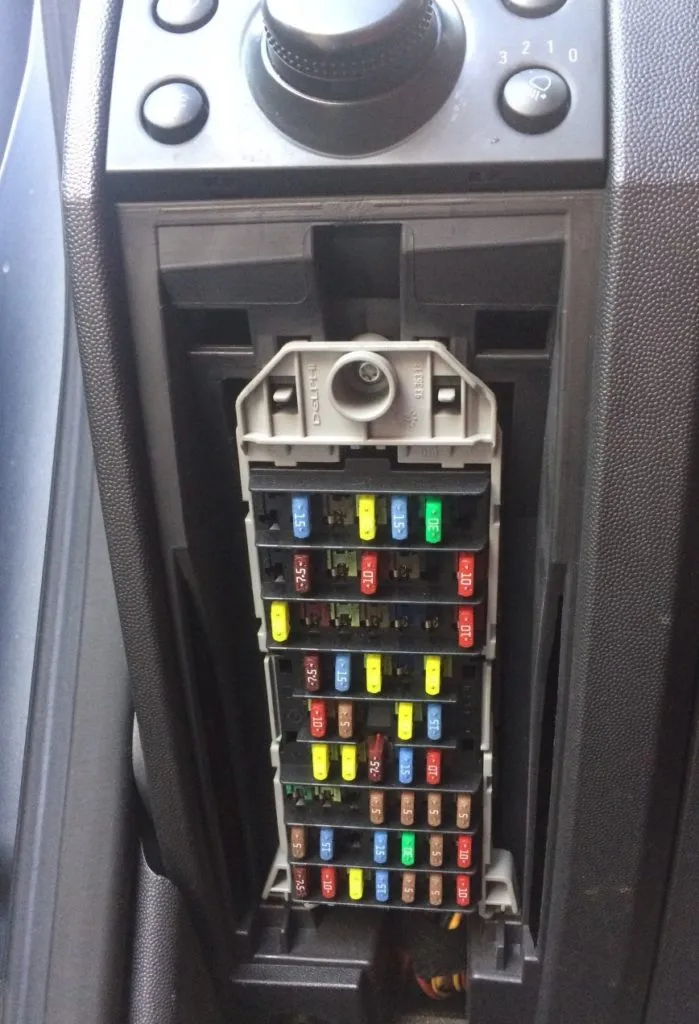

Блок предохранителей
Для доступа надо убрать защитную крышку.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 7,5 | Блок управления электрооборудованием |
| 2 | 5 | Блокировка пуска двигателя, аварийная сигнализация, наружное освещение |
| 3 | 30 | Омыватель фар |
| 4 | 20 | Информационно – развлекательная система, система управления дизельным двигателем |
| 5 | Резерв | |
| 6 | Резерв | |
| 7 | 10 | Стартер, система управления дизельным двигателем |
| 8 | 15 | Звуковой сигнал |
| 9 | 20 | Система впрыска топлива, топливный насос, дополнительный обогреватель |
| 10 | 20 | Указатели поворота |
| 11 | 20 | Информационно-развлекательная система, информационный дисплей |
| 12 | 7,5 | Обогрев стекла двери задка, обогрев наружных зеркал заднего вида |
| 13 | 10 | Центральный замок, противоугонная сигнализация |
| 14 | 7,5 / 15 | Система управления бензиновым двигателем |
| 15 | 10 | Система управления дизельным двигателем (Z 17 DTH) |
| 16 | 20 | Электрическая розетка, прикуриватель |
| 17 | Резерв | |
| 18 | 15 | Система адаптивного освещения |
| 19 | 20 | Центральный замок |
| 20 | 5 | Освещение салона |
| 21 | 15 | Омыватели стекол |
| 22 | 20 | Электро стеклоподъемники задних дверей |
| 23 | 20 | Электропривод люка в крыше |
| 24 | 5 | Противоугонная сигнализация |
| 25 | 15 | Очиститель стекла двери задка |
| 26 | 15 | Система зажигания, электронная система управления двигателем |
| 27 | 5 | Система управления двигателем, дополнительная система пассивной безопасности (SRS), система динамической стабилизации курсовой устойчивости (ESP) |
| 28 | 7,5 | Кондиционер |
| 29 | 20 | Электро стеклоподъемник двери водителя |
| 30 | Резерв | |
| 31 | 7,5 / 10 | Система управления двигателем |
| 32 | 20 | Электро стеклоподъемник передней правой двери |
| 33 | 30 | Центральный блок управления электрооборудованием, блокировка пуска двигателя, сигнальные лампы |
| 34 | 30 | Стеклоочистители |
| 35 | 5 | Освещение салона, электронное зеркало заднего вида, информационный дисплей |
| 36 | 15 | Стоп сигналы, антиблокировочная система тормозов (ABS), система динамической стабилизации курсовой устойчивости (ESP) |
| 37 | 20 | Прикуриватель, дополнительный обогреватель |
| 38 | 15 | Обогрев сиденья водителя |
| 39 | 15 | Обогрев сиденья переднего пассажира |
| 40 | 5 | Адаптивный свет фар, автоматическое регулирование угла наклона света фар |
| 41 | 15 | Фонари заднего хода |
| 42 | 5 | Вентилятор системы охлаждения двигателя |
| 43 | 5 | Стояночный свет с левой стороны |
| 44 | 5 | Стояночный свет с правой стороны |
| 45 | 10 | Противотуманные фонари |
| 46 | 15 | Противотуманные фары |
| 47 | 20 | Тягово – сцепное устройство, электрическая розетка |
| 48 | 30 | Обогрев фильтра-сепаратора дизельного двигателя |
| 49 | Резерв | |
| 50 | 30 | Обогрев фильтра – сепаратора дизельного двигателя |
| 51 | 10 / 15 | Лампа ближнего света фар левой блок-фары |
| 52 | 10 / 15 | Лампа ближнего света фар правой блок-фары |
| 53 | 5 | Электропривод люка в крыше, электро стеклоподъемники, радиоприемник |
| 54 | 10 | Лампа дальнего света (левая блок – фара) |
| 55 | 10 | Лампа дальнего света (правая блок – фара) |
| 56 | Резерв |
За работу прикуривателя и дополнительные розетки отвечают предохранители номер 16, 37 и 47 на 20А.
Блок реле
Он находится под сиденьем водителя.
| № | Описание реле |
|---|---|
| К1 | Блокировка замка двери задка |
| К2 | Блокировка пуска двигателя |
| КЗ | Блокировка замков дверей |
| К4 | Замок двери водителя |
| К5 | Отпирание замков дверей |
| К6 | Обогрев стекла задней двери и обогрев наружных зеркал заднего вида |
| К7 | Противотуманные фонари |
| К8 | Очиститель стекла двери задка |
| К9 | Электрооборудование задней части салона |
Инструкция Opel Meriva A
Больше информации про ремонт и обслуживание Опель Мерива А (первое поколение), можете узнать изучив данное “руководство“.
