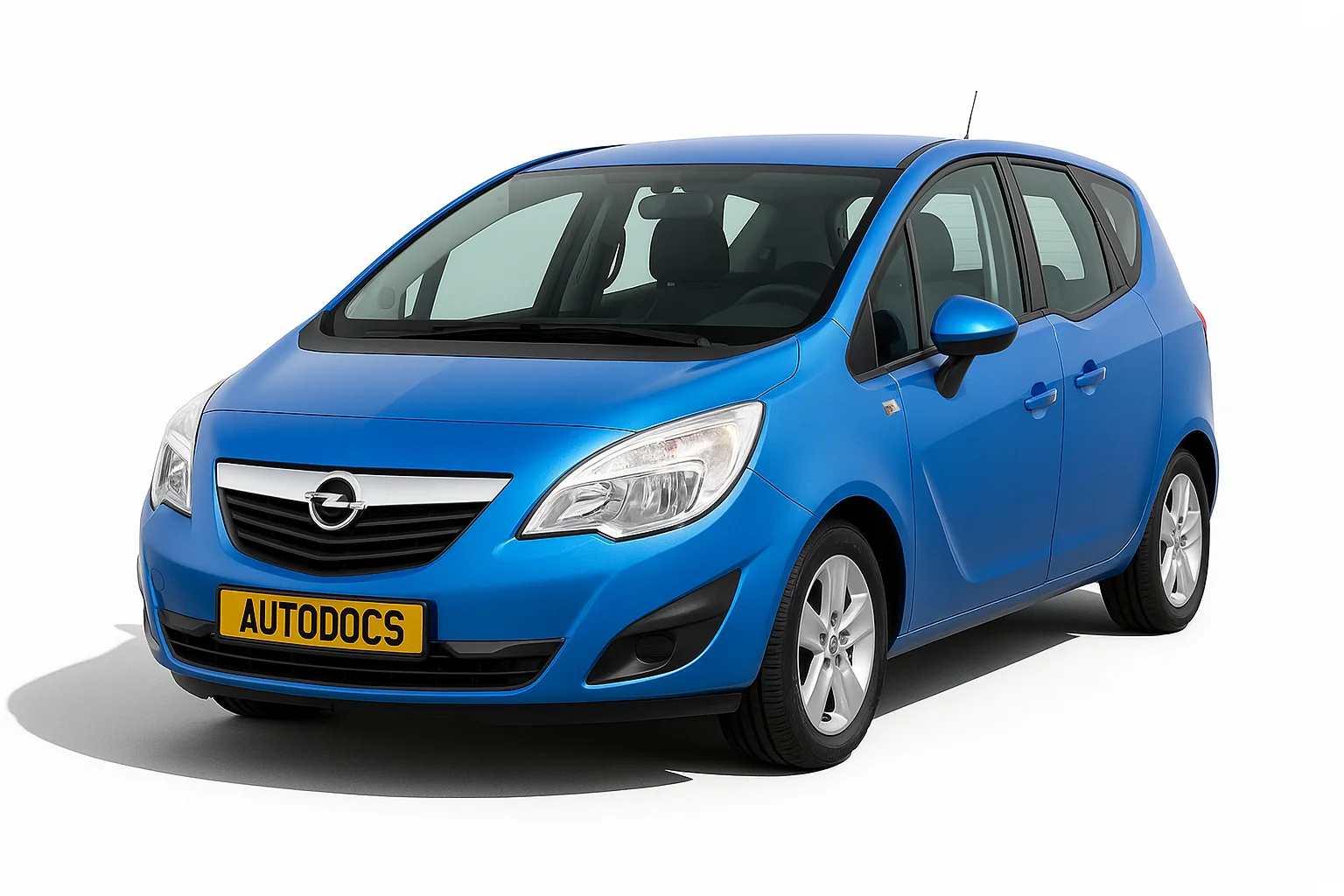

Opel Meriva B (опель мерива б) – второе поколение модельного ряда Opel Meriva. Выпускался в 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 году как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошел рестайлинг. В нашей публикации мы покажем места расположения всех электронных блоков управления. Подробно опишем блоки предохранителей и реле Опель мерива б со схемами и фотографиями. Отметим предохранитель отвечающий за прикуриватель.
Назначение элементов в блоках может отличаться от представленного и зависит от года выпуска и страны поставки Вашего Opel Meriva B.
Содержание
Все блоки управления
Общая схема расположения всех электронных блоков управления в Опель Мерива (Б)
Описание
- Электронный блок управления ABS
- Электронный блок управления кондиционером
- Блок управления противоугонной системой
- Звуковой сигнал противоугонной системы
- Аудиосистема
- Аккумуляторная батарея
- Реле открывания багажника /задней двери (объединен с блоком предохранителей/ реле приборной панели)
- Реле полной блокировки центрального замка, задние двери (объединен с блоком предохранителей/реле приборной панели)
- Реле центрального замка (дверь водителя) (объединен с блоком предохранителей/ реле приборной панели)
- Реле центрального замка, пассажирские двери (объединен с блоком предохранителей /реле приборной панели)
- Реле центрального замка (разблокировка) 1 (объединен с блоком предохранителей/реле приборной панели)
- Реле центрального замка (разблокировка) 2 (объединен с блоком предохранителей/реле приборной панели)
- Диагностический разъем (DLC)
- Электронный блок управления двигателем (ECM)
- Блок предохранителей/ реле, моторный отсек 1
- Блок предохранителей/ реле, моторный отсек 2
- Блок предохранителей/ реле, моторный отсек 3 -Дизель
- Блок предохранителей/ реле, приборная панель
- Блок предохранителей/ реле, багажное отделение
- Блок управления свечами накаливания
- Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора
- Звуковой сигнал – за аркой колеса
- Реле вспомогательных цепей зажигания (объединен с блоком предохранителей/реле приборной панели)
- Блок управления комбинацией приборов
- Реле лампы освещения салона (объединен с блоком предохранителей/ реле приборной панели)
- Многофункциональный блок управления – функции: Центральный замок, лампы наружного освещения, лампы освещения салона, система контроля не пристегнутых ремней безопасности
- Датчик температуры окружающего воздуха
- Блок управления системой парковки – в левой части багажного отделения
- Блок управления стояночным тормозом-днище автомобиля
- Блок управления усилителем рулевого
- Реле электродвигателя насоса омывателя заднего стекла (объединен с блоком предохранителей/ реле приборной панели)
- Реле электродвигателя очистителя заднего стекла (объединен с блоком предохранителей/ реле приборной панели)
- Блок управления подогревом сиденья водителя – под сиденьем водителя
- Блок управления подогревом сиденья пассажира – под сиденьем пассажира
- Электронный блок управления SRS
- Блок управления телефоном
- Блок управления электрооборудованием прицепа – в левой части багажного отделения
- 38 Электронный блок управления трансмиссией (TCM) – на трансмиссии
- Реле насоса омывателя лобового стекла (объединен с блоком предохранителей/ реле приборной панели)
- Реле электродвигателя очистителя лобового стекла (объединен с блоком предохранителей/ реле приборной панели)
Блоки под капотом
Под капотом находятся два блока с предохранителями. Один рядом с аккумулятором, второй на крышке аккумуляторной батареи.
Блок предохранителей и реле
Фотография
Схема
Обозначение
| 1 | Реле звукового сигнала |
| 2 | |
| 3 | |
| 4 | Реле дальнего света фар |
| 5 | Реле электромагнитной муфты компрессора кондиционера |
| 6 | Реле противотуманных фар |
| 7 | |
| 8 | |
| 9 | Реле стартера |
| 10 | |
| 11 | |
| 12 | Реле топливного насоса |
| 13 | Реле обогревателя заднего стекла |
| 14 | Реле разъема питания дополнительного оборудования |
| F1 | 30A Стартер |
| F2 | 10А Правая фара |
| F3 | 20A Управление двигателем |
| F4 | 15A Звуковой сигнал |
| F5 | 7,5А Многофункциональный блок управления |
| F6 | 7,5А Управление двигателем |
| F7 | 15A Противотуманные фары |
| F8 | 20/40/50А Электродвигатель вентилятора систем охлаждения |
| F9 | 20/40А Блок управления электродвигателем вентилятора системы охлаждения |
| F10 | 30A Система ABS/ESP |
| F11 | 10А Компрессор кондиционера |
| F12 | 7,5А Регулировка уровня света фар |
| F13 | 5А Система ABS/ESP |
| F14 | 7,5А Управление двигателем |
| F15 | 30А Преобразователь напряжения |
| F16 | 10А Левая фара |
| F17 | 5/10А Управление двигателем |
| F18 | 7,5А Управление двигателем |
| F19 | 10A Система SRS |
| F20 | 15/20A Управление двигателем |
| F21 | 15/20A Управление двигателем |
| F22 | 30A Блок управления стояночным тормозом |
| F23 | 20A Разъем питания дополнительного оборудования |
| F24 | 15A Топливный насос |
| F25 | 25A Система ABS/ESP |
| F26 | 30A Обогреватель заднего стекла |
| F27 | 40A Система ABS/ESP |
| F28 | 40A Кондиционер/ отопитель |
| F29 | 20A Прикуриватель, Разъем питания дополнительного оборудования |
| F30 | 7.5А Кондиционер/ отопитель |
| F31 | 20A Электропривод стеклоподъемников |
| F32 | 20A Электропривод стеклоподъемников |
| F33 | 7,5A Электропривод зеркал |
| F34 | 10A Система ABS/ESP |
| F35 | 7,5A Система SRS |
За работу прикуривателя и дополнительные розетки отвечает предохранитель номер 29 на 20А.
Блок на аккумуляторе
Он состоит из плавких вставок высокой мощности.
Схема
Назначение
| F1 | (80A) |
| F2 | (100A) Блок предохранителей/ реле в багажном отделении |
| F3 | — |
| F4 | (80A) Усилитель рулевого управления |
| F5 | (250A) |
| F6 | (300A) Стартер |
Блок в салоне
Данный блок предохранителей расположен под панелью приборов, с левой стороны, за перчаточным ящиком. Пример доступа показан на рисунке выше.
Фото – пример
Схема
Расшифровка
| F1 | 10A Центральный замок 20А Радио |
| F2 | 10A Дисплей, Приборы, Телефон |
| F3 | 20A Радио, Магнитола |
| F4 | 3/7.5A Замок зажигания, Иммобилайзер |
| F5 | 20A Омыватель стекла |
| F6 | 15A Электродвигатель центрального замка (крышка багажника /задняя дверь) |
| F7 | 20A Центральный замок |
| F8 | 20A Дисплей, Приборы, Телефон |
| F9 | 7,5/10A Многофункциональный блок управления |
| F10 | 5/7,5A Система SRS, Отпирание замка двери левой |
| F11 | 5А Отпирание замка двери правой |
| F12 | 10А Плафон, освещение |
| F13 | 7,5A Датчик дождя, зеркала |
| F14 | Резерв |
Блок в багажнике
Он находится в левой части багажного отсека, за защитной крышкой.
Схема
Описание
| 1 | Реле фар |
| F1 | 15А Фары |
| F2 | — |
| F3 | — |
| F4 | — |
| F5 | — |
| F6 | 20А Электропривод стеклоподъемников |
| F7 | 5А Фары |
| F8 | 20А Блок управления электрооборудованием прицепа |
| F9 | 10А Электропривод сидений |
| F10 | 20А Электропривод стеклоподъемников |
| F11 | 7,5А Система парковки |
| F12 | 20А Люк |
| F13 | — |
| F14 | 15А Подогреватель сидений |
| F15 | 20А Блок управления электрооборудованием прицепа |
| F16 | 10А Электропривод сидений |
| F17 | — |
