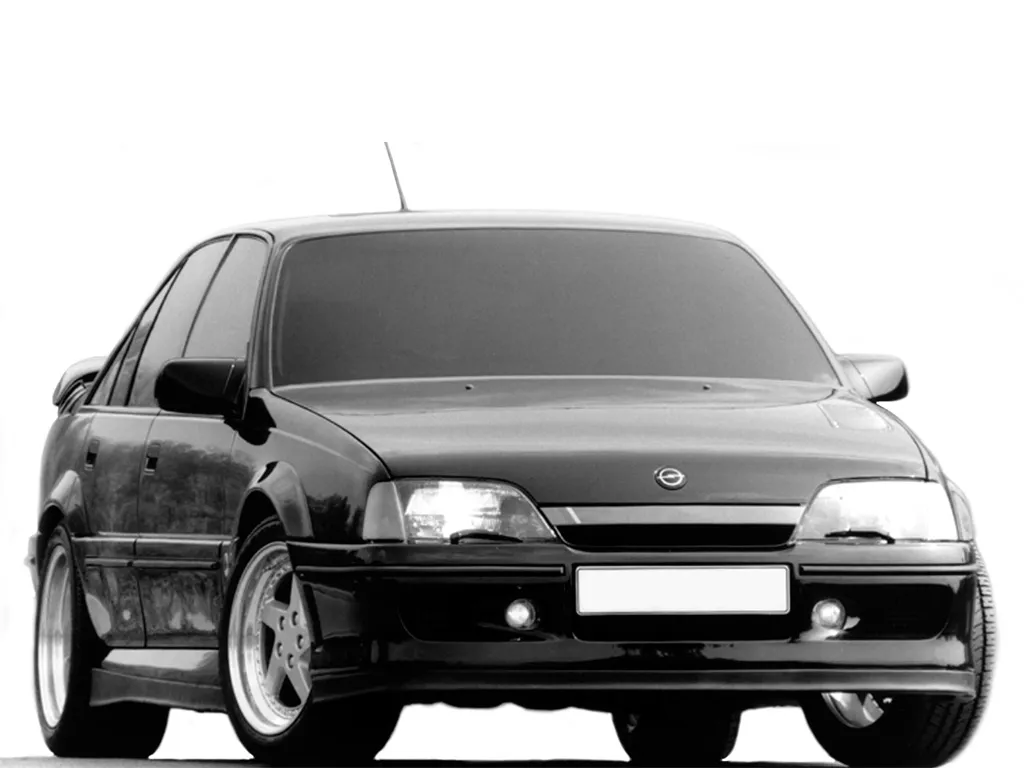

Opel Omega A был представлен в 1986 году, в исполнении «люкс» он носил название Opel Senator. Годы производства 1987, 1988, 1989, 1990, 1991, 1992 и 1993. В данной публикации мы покажем описание электронных блоков управления и их места расположения, подробно опишем предохранители и реле Опель Омега А, и схемы их блоков. Отметим предохранители прикуривателя.
Содержание
Общая схема расположения блоков управления
Схема
Блок под капотом
Блок А
Находится в левом заднем углу моторного отсека.
- Реле системы впрыска топлива
- Предохранитель зажигания — двигатель 18 NV
- Реле частоты вращения двигателя-двигатель 18 NV
- Реле ограничителя напряжения ABS
- Реле омывателя/ очистителя фары
- Реле дополнительного вентилятора охлаждения
- Предохранитель дополнительного вентилятора охлаждения
Блоки в салоне
Блок B
Крепится на стойке, под нижней панелью справа.
- Блок управления центрального замка
- Блок управления Motronic
Блок С
Крепится на стойке, под нижней панелью слева, и тут будет расположен блок управления указателей поворотов.
Блок D
Правая нижняя подвеска приборной панели.
- Датчик запальной свечи дизельного двигателя
- Понижение передачи автоматической трансмиссии
- Реле ближнего света
Блок Е
Находится на спинке заднего сидения.
- Реле отопителя заднего сидения
- Датчик контроля за уровнем подвески автомобиля
Блок F
На нижней панели может быть расположен реле времени обогревателя наружного зеркала.
Блок Н
На крепится на держателе реле за блоком предохранителей.
- Реле воздушного кондиционера
- Реле вентилятора воздушного кондиционера
- Реле поворотов
- Реле времени омывателя/ стеклоочистителя заднего стекла
- Реле звукового сигнала (модели с 1988 года)
- Реле компрессора воздушного кондиционера
Блок I
Этот основной блок предохранителей и реле находится под приборной панелью слева, со стороны водителя.
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 10 | Габаритные огни левая сторона. |
| 2 | 10 | Габаритные огни правая сторона. |
| 3 | 10 | Дальний свет левой фары. |
| 4 | 10 | Дальний свет правой фары. |
| 5 | 10 | Ближний свет левой фары. |
| 6 | 10 | Ближний свет правой фары. |
| 7 | 10 | (красный) Ближний свет. |
| 8 | 15 | Стоп-сигналы, указатели поворота, АБС. |
| 9 | 30 | Огни заднего хода, стеклоочиститель, звуковой сигнал. |
| 10 | 10 | Задний противотуманный свет. |
| 11 | 10 | Резерв |
| 12 | 30 | Вентилятор отопителя. |
| 13 | 20 | Прикуриватель, освещение вещевого ящика, подогрев передних сидений. |
| 14 | 20 | Питание электрооборудования прицепа, регулируемая по высоте подвеска. |
| 15 | 15 | Аварийные огни, часы, подсветка багажника, плафон, радио. |
| 16 | 20 | Электробензонасос. |
| 17 | 20 | Противотуманные фары. |
| 18 | 20 | Обогрев заднего стекла. |
| 19 | 30 | Передние электро стеклоподъемники. |
| 20 | 30 | Задние электро стеклоподъемники. |
| 21 | 10 | Подсветка панели приборов, номерного знака, моторного отделения. |
| 22 | 30 | Электровентилятор системы охлаждения. |
| 23 | 30 | Центральный замок, подогрев задних сидений. |
| 24 | 20 | Дополнительные фары дальнего света. |
| 25 | 30 | Электролюк. |
| 26 | 10 | Омыватель фар. |
| 27 | 10 | Автоматическая коробка передач, АБС. |
| Обозначение реле | ||
| 1 | Заднее стекло с подогревом или звуковой сигнал | |
| 2 | Реле противотуманной фары | |
| 3 | Реле фары дальнего света | |
| 4 | Съемник предохранителя | |
| 5 | Реле времени омывателя/ стеклоочистителя лобового стекла | |
| 6 | Блок указателя поворота | |
| 7 | Аварийный звуковой сигнал | |
| 8 | Предохранитель | |
За прикуриватель отвечает предохранитель номер 13 на 20А.
