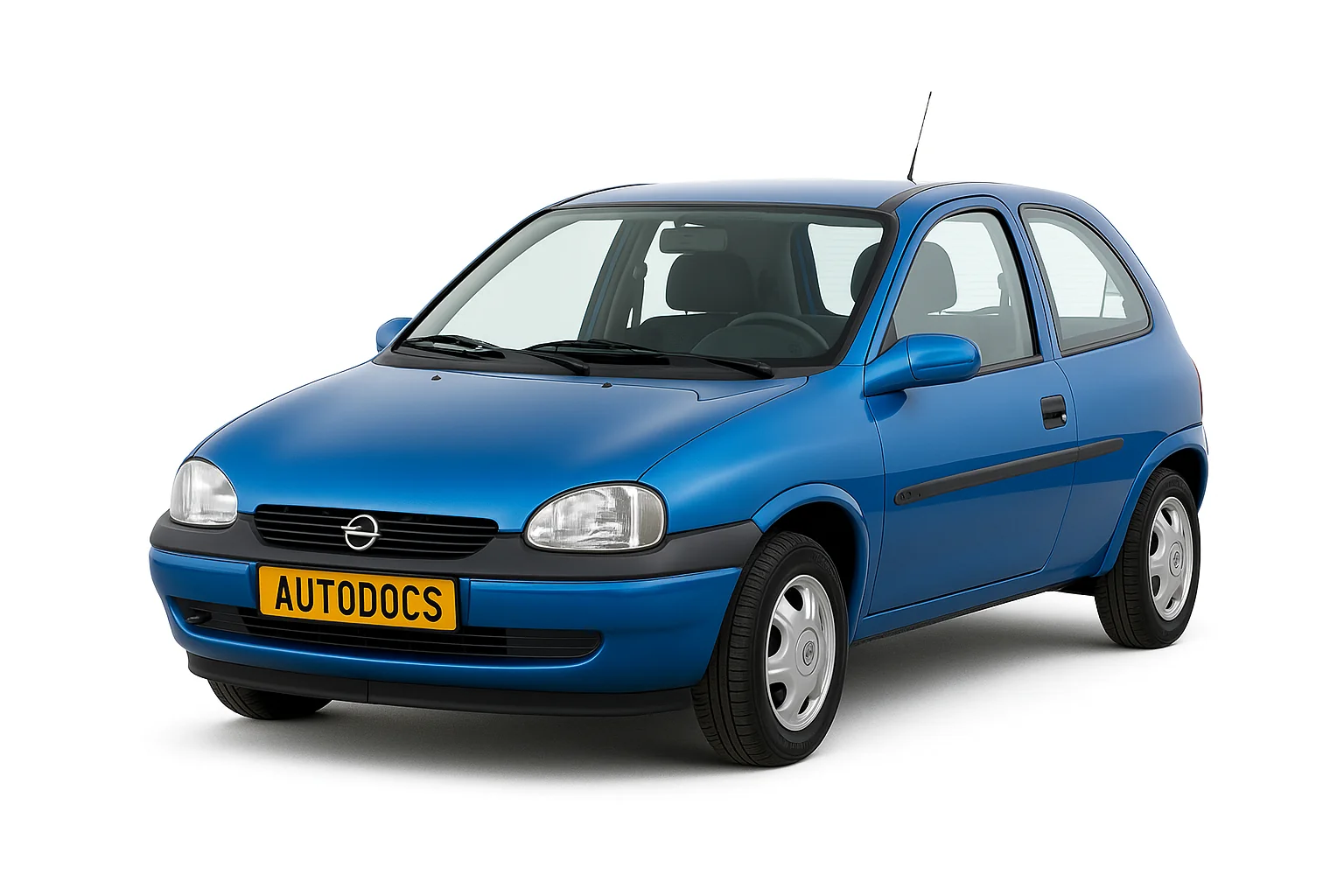

Opel Corsa B – представляет второе поколение модельного ряда Опель Корса. На основе Корсы Б были разработаны спортивное купе — Opel Tigra и LCV — Opel Combo. В нашем материале вы найдёте описание блоков предохранителей и реле Опель Корса б (Опель Тигра / Опель Комбо) выпускавшихся в 1993, 1994, 1995, 1996, 1997, 1998, 1999 и 2000 году. Мы так же покажем места расположения блоков, их схемы и фотографии. Выделим предохранитель отвечающий за прикуриватель.
Содержание
Блоки в салоне
Основной блок
Он находится под панелью со стороны водителя, за защитной крышкой.
Фото -пример
Схема предохранителей
Описание
|
1
|
20А Аварийная сигнализация, сирена противоугонной системы, освещение салона и багажника
|
|
2
|
10А Автоматическая трансмиссия
|
|
3
|
30А Обогрев заднего стекла, противоугонное устройство
|
|
4
|
10А Ходовые огни светлого времени суток
|
|
5
|
10А Автоматическая трансмиссия
|
|
6
|
10А Фонари заднего хода и задние туманные фонари
|
|
7
|
30А Кондиционер воздуха
|
|
8
|
20А Левый стояночный огонь, левый задний габаритный огонь
|
|
9
|
20А Сдвижная панель крыши
|
|
10
|
10А Левая фара дальнего света
|
|
11
|
30А Омыватель линз головных фар
|
|
12
|
10А Левая фара ближнего света, регулирование угла наклона фар
|
|
13
|
20А Единый замок
|
|
14
|
40А Обогрев заднего стекла
|
|
15
|
30А Вентилятор отопителя и К/В
|
|
16
|
30А Стеклоочиститель
|
|
17
|
10А Радиоприемник, информационный дисплей, сигнализаторы, К/В, освещение вещевого ящика, стеклоподъемники, привод наружных зеркал, усилитель рулевого управления
|
|
18
|
20А Единый замок, фонари заднего хода, спидометр, АТ, обогрев сидений и заднего стекла, прикуриватель
|
|
19
|
10А К/Л включения фар, ходовые огни светлого времени суток
|
|
20
|
30А Вентилятор К/В
|
|
21
|
15А Стоп-сигналы и аварийная сигнализация
|
|
22
|
10А ABS
|
|
23
|
10А Правый стояночный огонь, правый задний габаритный огонь, освещение номерного знака
|
|
24
|
15А Кондиционер воздуха
|
|
25
|
10А Правая фара дальнего света
|
|
26
|
20А Топливный насос, система впрыска топлива
|
|
27
|
10А Правая фара ближнего света, регулировка угла наклона фар
|
|
28
|
30А Стеклоподъемники
|
За прикуриватель отвечает предохранитель номер 18 на 20А.
Схема реле
Расшифровка
- Обогрев наружного зеркала (реле времени)
- Реле сигналов поворотов
- Интервальный режим работы очистителя заднего стекла
- Кодировка туманного фонаря (6-контактное)
- Противотуманные фары
- Туманные фонари
- Интервальный режима работы очистителей ветрового стекла
- Обогрев заднего стекла
- Предупредительный зуммер включенных фар
- Сирена системы противоугонной сигнализации
- Насос омывателя линз фар (реле задержки)
- Реле стартера противоугонной сигнализации
- DRL
- DLC, в зависимости от исполнения, 10-, 14- или 16-контактный
Исполнение блоков и назначение их элементов может отличаться от представленного и зависит от года выпуска и уровня оснащения автомобиля.
Дополнительный блок реле 1
Он расположен над бардачком.
Схема
Описание
Вариант 1
- Противоугонная сигнализация (блок управления)
- Вентилятор радиатора конденсатора К/В (реле К51)
- Вентилятор радиатора конденсатора К/В (реле К52)
- Вентилятор радиатора конденсатора К/В (реле К26)
- К/В
- Вентилятор К/В
- Вентилятор радиатора конденсатора К/В, 2-я скорость
Вариант 2
- Реле I вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
- Реле II вентилятора радиатора конденсатора К/В (до 1995 г. вып.) либо Реле К/В (с 1996 г. вып.)
- Реле III вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
Дополнительный блок реле 2
Данный блок крепится к правой стоки, закрыт обшивкой салона.
Схема
Обозначение
- Блок управления системы MulTec
- Реле топливного насоса
- Реле свечей накаливания дизельного двигателя
- Реле контроля зарядки батареи
Блок под капотом
Находится в левой части подкапотного пространства. Актуальная схема будет нанесена на крышку.
Вариант 1
Схема
Описание
- Предохранитель подогрева топливного фильтра дизельного двигателя
- Предохранитель свечей накаливания дизельного двигателя
- Реле подогрева топливного фильтра дизельного двигателя
- Предохранитель клаксона и системы противоугонной сигнализации
- Реле компрессора К/В
Вариант 2
Фото – пример
Схема
Обозначение
- F1 – F2 Воздушный насос системы подмешивания воздуха в выхлоп
- F3 Предохранитель подогрева топливного фильтра дизельного двигателя
- F4 Предохранитель свечей накаливания дизельного двигателя
- 1 Реле компрессора К/В
- 2 Реле I вентилятора конденсатора К/В
- 3 Реле II вентилятора конденсатора К/В
- 4 Реле III вентилятора конденсатора К/В
