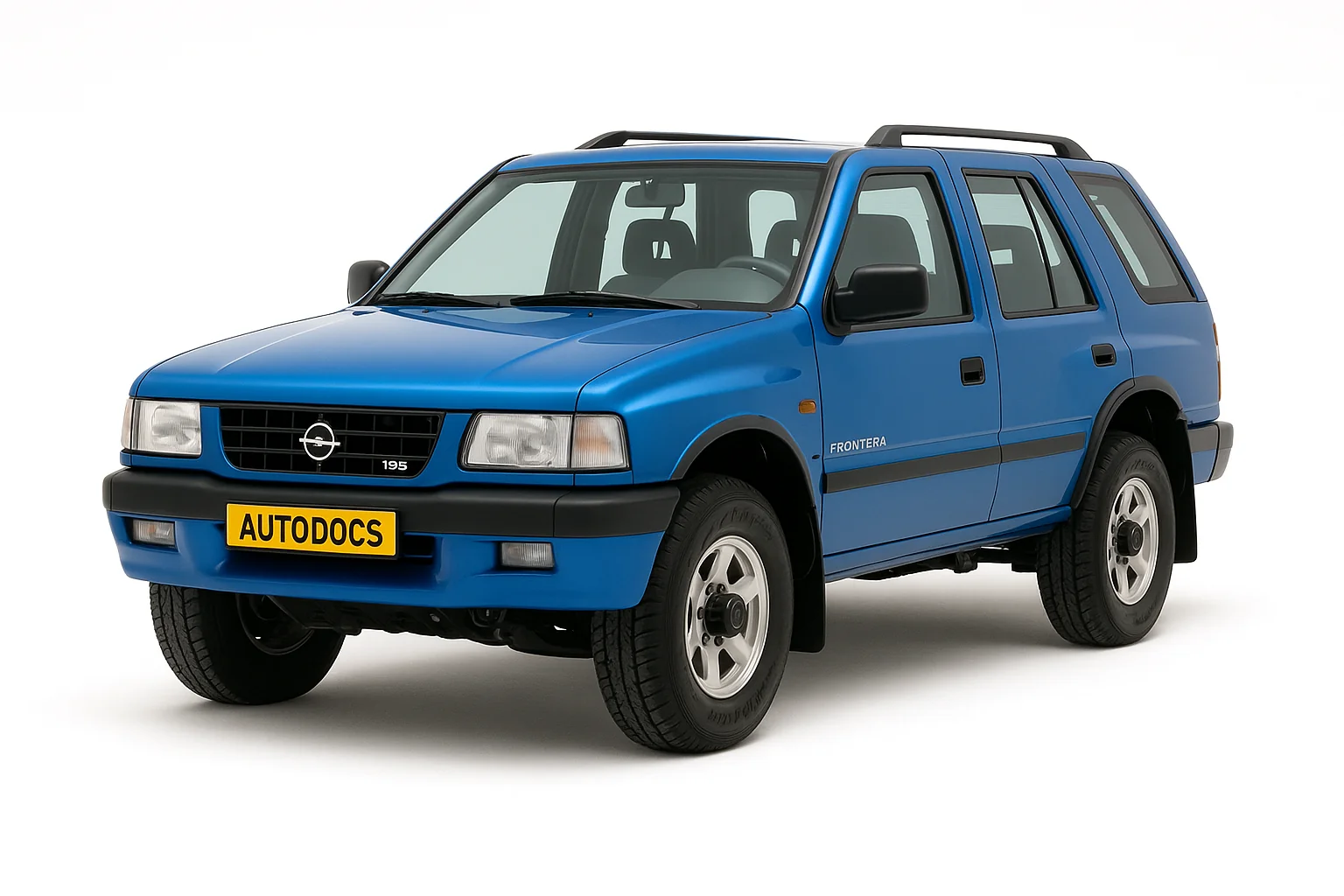

Opel Frontera / Isuzu Wizard выпускался в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Назначение элементов в блоках может отличаться от представленного и зависит от года выпуска и страны поставки. Сверяйте описание со своим на обратной стороне защитной крышки.
Для двух поколений Opel Frontera характерно общее расположение блоков предохранителей: один в салоне, под панелью, со стороны водителя, другой под капотом с правой стороны, рядом с аккумуляторной батареей.
Фронтера а
Блоки под капотом
Главный блок
| № | A | Описание |
|---|---|---|
| R1 | Реле габаритов | |
| R2 | Реле кондиционера | |
| R3 | Реле габаритов | |
| R4 | Реле противотуманных фар | |
| R5 | Реле фар | |
| R6 | Реле электродвигателя вентилятора отопителя | |
| R7 | Реле звукового сигнала | |
| R8 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла | |
| 1 | 10 | Передние и задние габариты-правые |
| 2 | 10 | Передние и задние габариты — левые |
| 3 | 15 | Генератор (ранние модели) – 2,8TD |
| 4 | 30 | Вентилятор кондиционера – правый |
| 5 | 25 | Омыватели фар, звуковой сигнал, система диагностики двигателя (ранние модели) |
| 6 | 25 | Топливный насос, система управления двигателем — 2,0/ 2,2 |
| 7 | 25 | Электродвигатель вентилятора отопителя, электромагнитная муфта компрессора кондиционера |
| 8 | 10 | Передние противотуманные фары |
| 9 | 15 | Фара-правая, фары дополнительного освещения |
| 10 | 10 | Фара-левая, электродвигатель корректора фар, индикатор включения дальнего света фар |
| 11 | 60 | Плавкая вставка — главная |
| 12 | 60 | Плавкая вставка — Фары, система подачи воздуха на выпуск- 2,2 |
| 13 | 30 | Плавкая вставка – Передние и задние габариты, предохранитель F5 |
| 14 | 30 | Плавкая вставка — Электродвигатель вентилятора системы охлаждения |
Дополнительные реле
| № | Обозначение реле |
|---|---|
| К6 | Кондиционер |
| К25 | Реле вентилятора |
| К51 | Вентилятор кондиционера |
| К68 | Топливный насос |
| К80 | Обогрев топливного фильтра |
| К81 | Вспомогательный насос ОЖ |
| К82 | Реле стартера |
| К87 | Вентилятор кондиционера |
| К97 | Таймер омывателя фар |
Блоки в салоне
Блок предохранителей
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Центральный замок |
| 2 | 15 | Стоп-сигналы аварийная сигнализация |
| 3 | 10 | Лампы освещения салона, аудиосистема |
| 4 | 20 | Обогреватель заднего стекла |
| 5 | 10 | Задние противотуманные фонари, подогреватели форсунок омывателя лобового стекла (поздние модели) |
| 6 | 15 | Очиститель/ омыватель лобового стекла |
| 7 | 10 | Индикаторы комбинации приборов, указатели поворота, обогреватель зеркал заднего вида на дверях, зуммер предупреждения об оставленных включенными лампах |
| 8 | 15 | Подогреватели передних сидений, люк (ранние модели) |
| 9 | 15 | Система зажигания, электродвигатель вентилятора системы охлаждения — 2,0/2,2 |
| 10 | 10 | Очиститель/ омыватель заднего стекла |
| 11 | 30 | Электродвигатель привода стеклоподъемника левой двери, люк (поздние модели) |
| 12 | 30 | Электродвигатель привода стеклоподъемника правой двери |
| 13 | 15 | Выключатели электропривода стеклоподъемников, прикуриватель |
| 14 | 10 | ABS |
За прикуриватель отвечает предохранитель номер 13 на 15А.
Блок реле
Он крепится к стойке, справа у ног переднего пассажира, под обшивкой.
Тут могут находится следующие реле:
| № | Назначение |
|---|---|
| 1 | Реле-прерыватель указателей поворота |
| 2 | Блок управления центральным замком |
| 3 | Реле обогревателя заднего стекла |
| 4 | Реле электронного блока управления двигателем (2,0/2,2) |
| 5 | Зуммер предупреждения об оставленных включенными фары |
| 6 | Реле задних противотуманных фонарей |
| 7 | Реле обогревателя зеркал заднего вида |
Фронтера б
Блок под капотом
Сверяйте назначение со своей схемой на крышке блока.
| № | A | Описание |
|---|---|---|
| R1 | Реле электродвигателя вентилятора отопителя | |
| R2 | Реле дальнего света фар | |
| R3 | Диод ABS | |
| R4 | Реле противотуманных фар | |
| R5 | Реле фар | |
| R6 | Реле кондиционера | |
| R7 | Реле топливного насоса | |
| R8 | Реле стартера | |
| R9 | Реле системы управления двигателем | |
| R10 | Реле электромагнитной муфты компрессора кондиционера | |
| 1 | 15 | Аварийная сигнализация |
| 2 | 10 | Звуковой сигнал |
| 3 | 10 | Кондиционер |
| 4 | 20 | Управление двигателем |
| 5 | 10 | Управление двигателем |
| 6 | 10 | Управление двигателем |
| 7 | 20 | Разъем электро оборудования прицепа |
| 8 | 15 | Левая фара — дальний свет |
| 9 | 15 | Правая фара-дальний свет |
| 10 | 10 | Левая фара — ближний свет |
| 11 | 10 | Правая фара – ближний свет |
| 12 | 15 | Противотуманные фары |
| 13 | 10 | Задние противотуманные фонари |
| 14 | 20 | Омыватели фар |
| 15 | 100 | Генератор, блок предохранителей/ реле, моторный отсек 1, блок предохранителей/ реле, моторный отсек 2, блок предохранителей/ реле, приборная панель, замок зажигания, выключатель освещения, стартер |
| 16 | 60 | Блок предохранителей/ реле, моторный отсек 1, замок зажигания |
| 17 | 60 | Антиблокировочная система тормозов (ABS) |
| 18 | 40 | Отопитель/ кондиционер |
| 19 | 60 | Реле электродвигателя вентилятора системы охлаждения |
Рядом с блоком могут размещаться несколько реле ответственные за вентилятор системы охлаждения (высокая и низка скорость).
Блок в салоне
| № | A | Обозначение |
|---|---|---|
| R1 | Реле габаритов | |
| R2 | Диод — лампы освещения салона | |
| R3 | Реле электродвигателя привода стеклоподъёмника | |
| R4 | Реле 2 обогревателя заднего стекла | |
| R5 | Реле 1 обогревателя заднего стекла | |
| R6 | Реле – прерыватель аварийной сигнализации – правый | |
| R7 | Реле – прерыватель аварийной сигнализации – левый | |
| 1 | 15 | Прикуриватель, аудио |
| 2 | 10 | Противоугонная система |
| 3 | 10 | Задний левый габарит |
| 4 | 10 | Задний правый габарит |
| 5 | 15 | Аудиосистема |
| 6 | 15 | Стоп-сигналы |
| 7 | 10 | Лампы освещения салона |
| 8 | 20 | Центральный замок |
| 9 | 15 | Обогреватель заднего стекла |
| 10 | 15 | Обогреватель заднего стекла |
| 11 | 15 | Указатели поворота, комбинация приборов, индикаторы комбинации приборов |
| 12 | 15 | Управление двигателем |
| 13 | 15 | Управление двигателем |
| 14 | 15 | Фонари заднего хода |
| 15 | 15 | Управление двигателем |
| 16 | 20 | Очиститель/ омыватель лобового стекла |
| 17 | 10 | Очиститель/ омыватель заднего стекла |
| 18 | 15 | Подогреватель сидений |
| 19 | 20 | Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| 20 | 10 | Стартер |
| 21 | 30 | Электропривод стеклоподъемников |
| 22 | 10 | Подушка безопасности |
За прикуриватель отвечает предохранитель номер 1 на 15А.
Частые вопросы: предохранители и реле Opel Frontera / Isuzu Wizard
Где находится блок предохранителей на Opel Frontera / Isuzu Wizard?
Где искать блоки на Opel Frontera / Isuzu Wizard: 10A Лампы освещения салона, аудиосистема; 60A Блок предохранителей/ реле, моторный отсек 1, замок зажигания; Диод — лампы освещения салона; 10А Лампы освещения салона. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Opel Frontera / Isuzu Wizard?
Найдите позицию прикуривателя в таблице на странице Opel Frontera / Isuzu Wizard (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Opel Frontera / Isuzu Wizard — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Opel Frontera / Isuzu Wizard?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Opel Frontera / Isuzu Wizard?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Opel Frontera / Isuzu Wizard?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Opel Frontera / Isuzu Wizard?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Opel Frontera / Isuzu Wizard?
Схема и таблица предохранителей Opel Frontera / Isuzu Wizard — на этой странице: Фронтера а, Фронтера б. Сохраните страницу — номиналы соответствуют штатной комплектации.
