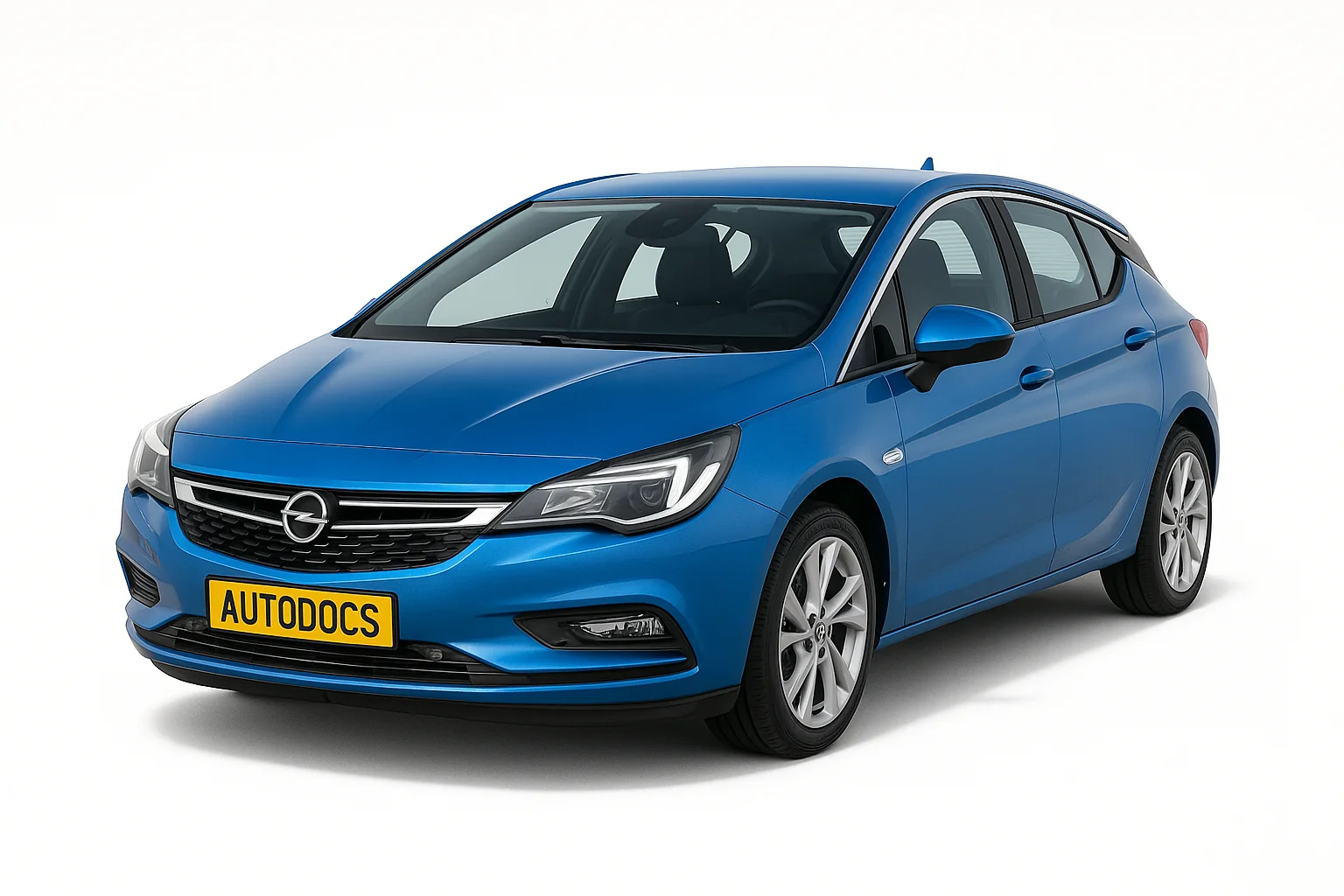

Opel Astra K представляет 5 поколение Опель Астра которое производилось в 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 году. За это время модель прошла рестайлинг. В данной публикации вы сможете найти описание предохранителей и реле Опель Астра К со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле расположен в середине центральной консоли, за защитной крышкой.
Если крышка предохранителя имеет разъем питания, его необходимо снять с помощью переходника и отвертки, которые должны находится в бардачке.
| № | Описание |
|---|---|
| 1 | 2019-2022: Обогрев задних сидений (только для автомобилей без звуковой сигнализации) |
| 2 | Система климат-контроля, вентилятор |
| 3 | Электропривод сиденья водителя |
| 4 | 2016–2018: Прикуриватель/ розетка спереди |
| 2019-2022: Сиденье пассажира с электроприводом | |
| 5 | АБС |
| 6 | Передние электрические стеклоподъемники |
| 7 | 2016-2019: АБС |
| 8 | Руль с подогревом |
| 9 | Модуль управления кузовом |
| 10 | Электро стеклоподъемники задние |
| 11 | Люк на крыше |
| 12 | Модуль управления кузовом |
| 13 | Подогрев сидений (только на автомобилях без звуковой сигнализации) |
| 14 | Наружное зеркало |
| 15 | Модуль управления кузовом |
| 16 | Модуль управления кузовом |
| 17 | Модуль управления кузовом |
| 18 | Модуль управления кузовом |
| 19 | Разъем канала передачи данных |
| 20 | Система подушек безопасности |
| 21 | Система климат-контроля |
| 22 | Центральный замок, задняя дверь |
| 23 | Электронная система ключей |
| 24 | Функция памяти сиденья с электроприводом |
| 25 | Рулевое колесо с системой подушек безопасности |
| 26 | Замок зажигания/ замок рулевой колонки |
| 27 | Модуль управления кузовом |
| 28 | USB-разъем |
| 29 | 2016–2018: Не используется |
| 2019-2022: Прикуриватель /розетка спереди | |
| 30 | Рычаг селектора |
| 31 | Стеклоочиститель заднего стекла |
| 32 | Модуль управления коробкой передач |
| 33 | Противоугонная сигнализация / Звуковая сигнализация |
| 34 | Система помощи при парковке / Система оповещения о боковых слепых зонах / Информационно-развлекательная система / USB-разъем |
| 35 | ОнСтар |
| 36 | Информационный дисплей/ комбинация приборов/ проигрыватель компакт-дисков |
| 37 | Информационно-развлекательная система, радио |
За работу прикуривателя в зависимости от года выпуска могут отвечать предохранитель номер 29 либо 4.
Блок под капотом
Под капотом в моторном отсеке с левой стороны установлен основной блок с предохранителями и реле.
| № | A | Назначение |
|---|---|---|
| 1 | 500 | F6UB Стартер M64 |
| 5 | 80 | F5UB Блок управления двигателем K20 (LVK/LVL/LWQ/LWV) |
| 6 | 80 | F4UB K43 Модуль управления усилителем рулевого управления (NJ0/NJ1) |
| 7 | 100 | F3UB Дополнительный электрический нагреватель E40 (C32) |
| 8 | 80 | F2UB Двигатель вентилятора охлаждения G10 |
| F1UA | 30 | Реле стартера KR27 |
| F2UA | 40 | KR27C Реле электромагнитного привода шестерни стартера |
| F3UA | 15 | B52A Датчик кислорода 1 с подогревом (LE1/LE2/LFE/LV7/LWC) |
| E41 Нагреватель термостата охлаждающей жидкости двигателя (LE1/LE2/LWC) | ||
| Модуль управления двигателем K20 (LV7) | ||
| M98 Привод рабочего клапана впускного коллектора (LVK/LVL) | ||
| Q12 Электромагнитный клапан продувки испарительных выбросов (LE1/LE2/LFE/LV7/LWC) | ||
| Q40 Перепускной электромагнитный клапан турбокомпрессора (LE1/LE2/LFE/LWC) | ||
| Q42 Электромагнитный клапан перепускной заслонки турбокомпрессора (LE1/LE2/LFE/LWC) | ||
| Q44 Электромагнитный клапан регулирования давления моторного масла | ||
| Q45 Электромагнитный клапан форсунки охлаждающего масла поршня (LVK/LVL/LWQ/LWV) | ||
| Q47 Перепускной электромагнитный клапан охладителя системы рециркуляции отработавших газов (LVK) | ||
| Q56 Муфта насоса охлаждающей жидкости (LE1) | ||
| F4UA | 25 | Модуль управления двигателем K20 |
| F5UA | 10 | Реле насоса охлаждающей жидкости KR31 — вспомогательное (LWC) |
| M96 Активный привод воздушной заслонки решетки радиатора (VRI) | ||
| F6UA | 20 | Модуль управления коробкой передач K71 (MJA) |
| F7UA | 10 | Не используется |
| F8UA | 10 | Модуль управления двигателем K20 (LFE/LV7/LWC) |
| K103 Модуль управления топливными форсунками (LFE) | ||
| F9UA | 10 | KR29 Реле муфты компрессора кондиционера |
| F10UA | 10 | Не используется |
| F11UA | 20 | K39 Модуль управления задней дверью (универсал с TC2) |
| K171 Модуль управления датчиком задней двери без помощи рук (универсал с TC2) | ||
| F12UA | 10 | Q51D Клапан поясничной опоры сиденья в сборе — привод (AVK) |
| Q51P Клапан поясничной опоры сиденья в сборе — пассажир (AVU) | ||
| F13UA | 7.5 | Реле насоса охлаждающей жидкости KR31 — вспомогательное |
| F14UA | 5 | Не используется |
| F15UA | 10 (без дизеля) 15 (дизель) |
B52A Подогреваемый датчик кислорода 1 (LVK/LVL/LWQ/LWV) |
| B52B Датчик кислорода с подогревом 2 | ||
| B75C Многофункциональный датчик впускного воздуха (без дизельного двигателя) | ||
| B280 Электромагнитный клапан аккумулятора автоматической коробки передач (MNU с KL9) | ||
| F16UA | 7,5 (Дизель) 15 (без Дизеля) |
Модуль управления двигателем K20 (Дизель/LE1/LE2/LFE/LWC) |
| K103 Модуль управления топливными форсунками (LFE) | ||
| Q17A Топливная форсунка 1 (LV7) | ||
| Q17B Топливная форсунка 2 (LV7) | ||
| Q17C Топливная форсунка 3 (LV7) | ||
| Q17D Топливная форсунка 4 (LV7) | ||
| T8A Катушка зажигания 1 (LE1/LE2/LFE/LV7/LWC) | ||
| T8B Катушка зажигания 2 (LE1/LE2/LFE/LV7/LWC) | ||
| T8C Катушка зажигания 3 (LE1/LE2/LFE/LV7/LWC) | ||
| Катушка зажигания T8D 4 (LE2/LFE/LV7/LWC) | ||
| F17UA | 15 | Блок управления двигателем K20 (без LV7) |
| F18UA | 5 | Не используется |
| F19UA | 10 | Не используется |
| F20UA | 40 | Не используется |
| F21UA | 30 | Не используется |
| F22UA | 50 | K17 Электронный модуль управления тормозами |
| F23UA | 15 | KR6 Реле насоса омывателя заднего стекла |
| KR11 Реле насоса омывателя ветрового стекла | ||
| F24UA | 25 | Не используется |
| F25UA | 30 | Реле подогревателя топлива KR22 (LVK/LWQ/LWV) |
| F26UA | 40 | K71 Модуль управления коробкой передач (MJA) |
| F27UA | 40 | K39 Модуль управления задней дверью (универсал с TC2) |
| F28UA | 30 | Не используется |
| F29UA | 40 | R14L Шумовой фильтр обогревателя заднего стекла — левый (US3) |
| E18 Решетка заднего обогревателя | ||
| F30UA | 7,5 | Не используется |
| F31UA | 7.5 | Не используется |
| F32UA | 7,5 | E40 Дополнительный электрический обогреватель (C32) |
| K33 Модуль управления системой отопления, вентиляции и кондиционирования воздуха | ||
| K111 Модуль управления приводом топливного насоса (LE1/LE2/LFE/LWC/LWQ/LWV) | ||
| P43 Индикаторы предупреждения о столкновении (UEU) | ||
| Рычаг переключения передач S3 (MJA) | ||
| Трансформатор питания Т19 (KL9) | ||
| F33UA | 10 | Не использовать |
| F34UA | 15 | Звуковой сигнал P12 |
| F35UA | 20 | Дополнительная розетка питания X80C — грузовой автомобиль (вагон) |
| F36UA | 10 (Т4А) 15 (Т4Л) |
E4F Фара — правый дальний свет (T4A) |
| E67R Многофункциональный светодиод — правая фара (T4L) | ||
| F37UA | 10 | E4E Фара — дальний свет слева (T4A) |
| F38UA | 5 | K26 Блок управления фарами (T4L) |
| F39UA | 15 | E29LF Противотуманная фара — передняя левая (T3U) |
| E29RF Противотуманная фара — передняя правая (T3U) | ||
| F40UA | 5 | Модуль шлюза последовательных данных K56 |
| F41UA | 7,5 | E11A Подогреватель топлива /датчик воды в топливе (дизель) |
| Q56 Муфта насоса охлаждающей жидкости (дизель) | ||
| F42UA | 10 | M29L Привод корректора фар — левый (TR6) |
| M29R Привод корректора фар — правый (TR6) | ||
| S30 Переключатель фар (TR6) | ||
| F43UA | 20 | KR23A Реле топливного насоса (LV7/LVK/LVL/LWQ/LWV) |
| F44UA | 5 | A10 Внутреннее зеркало заднего вида (DD8) |
| B87 Камера заднего вида (UVC) | ||
| K68 Модуль управления освещением прицепа (VQ9) | ||
| Дополнительная розетка питания X80G — приборная панель | ||
| F45UA | 15 | M29L Привод корректора фар — левый (T4L) |
| F46UA | 5 | P16 Комбинация приборов |
| F47UA | 15 | K60 Модуль замка рулевой колонки (BTM) |
| F48UA | 20 | Реле заднего стеклоочистителя KR7 |
| F49UA | 7,5 | A9A Наружное зеркало заднего вида — водитель (DWE/DWF) |
| A9B Наружное зеркало заднего вида — пассажир (DWE/DWF) | ||
| F50UA | 15 | M29R Привод корректора фар — правый (T4L) |
| F51UA | 15 | E67L Многофункциональный светодиод — левая фара (T4L) |
| F52UA | 7,5 | Модуль управления двигателем K20 |
| K103 Модуль управления топливными форсунками (LFE) | ||
| K71 Модуль управления коробкой передач (MJA) | ||
| Узел управляющего электромагнитного клапана Q8 (M2D) | ||
| Сборка автоматической коробки передач T12 (MNP/MNU) | ||
| F53UA | 30 | Реле модуля управления восстановителем KR121 |
| F54UA | 30 | M79 Модуль электродвигателя стеклоочистителя |
| F55UA | 30 | Не используется |
| F56UA | 7,5 | Не используется |
| F57UA | 15 | Не используется |
| Реле | ||
| K01 | Реле стартера KR27 — Стартер M64 | |
| K02 | KR29 Реле муфты компрессора кондиционера — Q2 Муфта компрессора кондиционера | |
| K03 | Реле зажигания системы управления двигателем | |
| K04 | Реле напряжения питания датчика | |
| K05 | Реле электромагнитного привода шестерни стартера KR27C — Стартер M64 | |
| K06 | Реле подогревателя топлива KR22 — E11A Датчик подогревателя топлива/ воды в топливе (LVK/LWQ/LWV) | |
| K07 | Не используется | |
| K08 | Не используется | |
| K09 | Реле модуля управления реагентом KR121 K115 | |
| K10 | Реле топливного насоса KR23A — Топливный насос G12 | |
| К11 | Не используется | |
| K12 | KR49R Реле ближнего света фар — правая | |
| K12 | KR48 Реле дальнего света фар | |
| K13 | KR49L Реле ближнего света фар — левое | |
| K14 | Главное реле зажигания | |
| K15 | Реле заднего обогревателя KR5 | |
| Перечисленные ниже реле являются необслуживаемыми реле печатной платы (PCB) и находятся внутри блока. | ||
| K16 | Реле звукового сигнала KR3 | |
| K17 | KR196B Реле напряжения питания датчика 2 — K115 Модуль управления восстановителем | |
| K18 | KR46 Реле передних противотуманных фар | |
| K19 | KR31 Реле насоса охлаждающей жидкости — вспомогательное | |
| K19 | KR196C Реле напряжения питания датчика 3 (K111 Модуль управления драйвером топливного насоса, B136 Датчик твердых частиц в выхлопных газах, B195A Датчик оксидов азота 1, B195B Датчик оксидов азота 2 (LVL) | |
| K20 | Не используется | |
| K21 | KR6 Реле насоса омывателя заднего стекла | |
| K22 | KR11 Реле насоса омывателя ветрового стекла | |
| K23 | KR7 Реле заднего стеклоочистителя | |
| Перечисленные ниже позиции являются диагностическими контрольными точками для реле на печатной плате. | ||
| TP19-1 | Реле насоса охлаждающей жидкости KR31 — вспомогательное | |
| TP19-2 | Реле насоса охлаждающей жидкости KR31 — вспомогательное | |
| TP21 | Реле насоса омывателя заднего стекла KR6 | |
| TP22 | KR11 Реле насоса омывателя ветрового стекла | |
| TP23 | Реле заднего стеклоочистителя KR7 | |
Блок в багажнике
В багажнике, с левой стороны расположен ещё один блок с предохранителями.
| № | Обозначение |
|---|---|
| 1 | – |
| 2 | 2016-2018: Инвертор постоянного/ переменного тока |
| 3 | Модуль прицепа |
| 4 | 2016-2018: Сиденье пассажира с электроприводом |
| 5 | – |
| 6 | 2016-2018: Модуль дальнего оповещения |
| 7 | – |
| 8 | – |
| 9 | 2016-2018: Обогрев задних сидений (на автомобилях без звуковой сигнализации) |
| 10 | 2016-2019: Сервис |
| 11 | Усилитель |
| 12 | Обогрев передних сидений (на автомобилях с звуковой сигнализацией) |
| 13 | Обогрев заднего сиденья (на автомобилях с звуковой сигнализацией) |
| 14 | Зажигание |
| 15 | Вентиляция сиденья |
| 16 | Розетка для прицепов |
| 17 | Розетка для прицепов |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | Складывание задних сидений с электроприводом. |
| 22 | Электропривод задней двери |
Инструкция по эксплуатации
Больше информации о ремонте и обслуживании автомобиля можно узнать в руководстве по эксплуатации: "загрузить"
