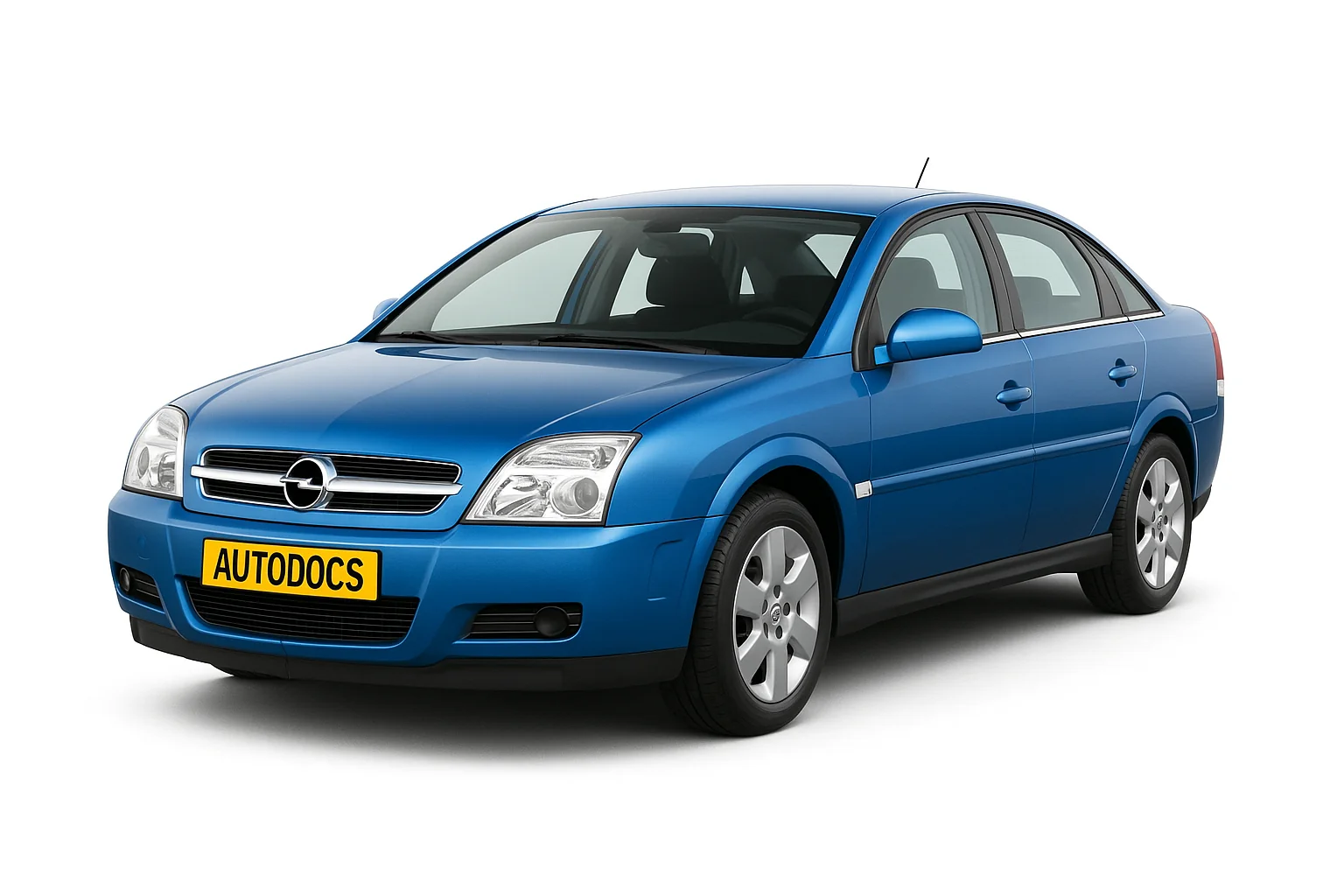

Opel Vectra C (опель вектра с) третє покоління модельного ряду Opel Vectra. Вектра ц випускалася в 2002, 2003, 2004, 2005, 2006, 2007, 2008 році. На її базі надалі було побудовано розкішну модель Опель Сігнум. У цій публікації ви знайдете опис блоків запобіжників і реле Опель Вектра С, зі схемами блоків і фотографіями. Виділимо запобіжник, що відповідає за прикурювач.
Виконання блоків і призначення елементів у Вашому Опель вектра с, може відрізнятися і залежить від року випуску, рівня електричного оснащення і країни поставки.
Блок у салоні
Він розташований у лівому торці приладової панелі, з боку водія, і закритий захисною кришкою.
| № | A | Опис |
|---|---|---|
| 1 | 20 | Аудіосистема, додатковий обігрівач, DVD-програвач |
| 2 | 7,5 | Кондиціонер - ручне керування температурою, електродвигун вентилятора кондиціонера/ обігрівача |
| 3 | 20 | Люк |
| 4 | Резерв | |
| 5 | 7,5 | Блок керування електрообладнанням дверей |
| 6 | 7,5 | Стоп-сигнали |
| 7 | 30 | Багатофункціональний блок керування 1 |
| 8 | 30 | Блок керування електрообладнанням дверей |
| 9 | 7,5 | Багатофункціональний блок керування 1 |
| 10 | 7,5 | Блок керування електрообладнанням рульової колонки |
| 11 | 7,5 | Діагностичний роз'єм (DLC) |
| 12 | 15 | Захист від перевантаження акумуляторної батареї |
| 13 | Резерв | |
| 14 | Резерв | |
| 15 | 30 | Блок керування електрообладнанням дверей водія |
| 16 | Резерв | |
| 17 | 15 | Комбінація приладів, багатофункціональний дисплей |
| 18 | 7,5 | Замок запалювання, кондиціонер |
| 19 | Резерв | |
| 20 | 7,5 | Датчик бічного переміщення |
| 21 | 7,5 | Телематика |
| 22 | 30 | Прикурювач |
| 23 | 30 | Кондиціонер-ручне керування температурою, електродвигун вентилятора кондиціонера/ обігрівача |
| 24 | Резерв | |
| 25 | 7,5 | Кондиціонер-ручне керування температурою, електродвигун вентилятора кондиціонера/ обігрівача |
| 26 | 7,5 | Багатофункціональний дисплей, комбінація приладів |
За роботу прикурювача відповідає запобіжник номер 22 на 30А.
Зі зворотного боку блоку можуть розташовуватися деякі реле.
| № | Опис реле |
|---|---|
| 1 | Реле основних ланцюгів запалювання (Клема 15а) |
| 2 | Реле клеми 15 |
| 3 | Реле вентиляція салону |
| 4 | Реле електродвигуна вентилятора вентилятора обігрівача |
Блоки під капотом
Основний блок
Знаходиться поруч з акумулятором і бічною стійкою, закритий захисною кришкою, на зворотному боці якої буде нанесено актуальну схему.
| № | A | Позначення |
|---|---|---|
| R1 | ||
| R2 | ||
| R3 | ||
| R4 | ||
| R5 | Реле системи керування двигуном | |
| R6 | Реле стартера | |
| R7 | Реле електродвигуна очищувача лобового скла (ВКЛ/ВИКЛ) | |
| R8 | ||
| R9 | Реле основних ланцюгів запалювання | |
| R10 | Реле електродвигуна очищувачів лобового скла (низька/ висока швидкість роботи очищувачів) | |
| R11 | Реле омивача фар | |
| R12 | ||
| R13 | ||
| R14 | Реле електромагнітної муфти компресора кондиціонера | |
| 1 | 20 | Електронний блок керування двигуном |
| 2 | 25 | Стартер |
| 3 | 20 | Звуковий сигнал |
| 4 | 10 | Кондиціонер - клімат-контроль |
| 5 | 15 | Очищувач/ омивач лобового скла |
| 6 | Резерв | |
| 7 | 15 | Блок керування ESP (система підтримки курсової стійкості) |
| 8 | 10 | Фари, обігрівачі форсунок омивача лобового скла |
| 9 | 7,5 | Підсилювач рульового управління |
| 10 | 10 | Блок керування коректором фар |
| 11 | 30 | Очищувач лобового скла |
| 12 | 30 | Очищувач лобового скла |
| 13 | 7,5 | Блок керування ESP (система підтримки курсової стійкості) |
| 14 | 10 | Управління двигуном |
| 15 | 10 | Електронний блок керування двигуном |
| 16 | 7,5 | Антиблокувальна система гальм (ABS) |
| 17 | Резерв | |
| 18 | Резерв | |
| 19 | 5 / 10 / 15 | Блок керування коректором фар, коректор фар, ксенонові фари, ксенонові фари |
| 20 | 5 | Коректор фар |
| 21 | Резерв | |
| 22 | Резерв | |
| 23 | 20 | Додатковий обігрівач |
| 24 | 30 | Напруга акумуляторної батареї |
| 25 | 30 | Напруга акумуляторної батареї |
| 26 | Резерв | |
| 27 | Резерв | |
| 28 | 60 | Блок керування приводом відчинення /зачинення кришки багажника (задніх дверей) |
| 29 | 40 | Антиблокувальна система гальм (ABS) |
| 30 | 60 | Блок керування приводом відчинення/зачинення кришки багажника (задніх дверей) |
| 31 | 60 | Блок запобіжників/ реле приладова панель |
| 32 | 40 | Антиблокувальна система гальм (ABS) |
| 33 | 60 | Реле основних ланцюгів запалювання, блок запобіжників /реле, приладова панель |
| 34 | 60 | Блок керування приводом відчинення/зачинення кришки багажника (задніх дверей) |
| 35 | 30 / 40 | Електродвигун вентилятора системи охолодження |
| 36 | 20 / 30 | Електродвигун вентилятора системи охолодження |
| 37 | Адаптивна система фар - AFL | |
| 38 | Резерв |
Додатковий блок
Може розміщуватися поруч з основним.
Варіант 1
| № | A | Призначення |
|---|---|---|
| 1 | – | |
| 2 | 60 | Блок керування свічками розжарювання |
| 3 | 30 | Реле підігрівача паливного фільтра |
| 4 | 60 | Блок керування свічками розжарювання |
| R3 | Реле підігрівача паливного фільтра |
Варіант 2
| № | A | Призначення |
|---|---|---|
| 1 | – | |
| 2 | 30 | Стартер |
| 3 | – | |
| 4 | 20 | Звуковий сигнал |
| R2 | Реле підігрівача палива | |
| R3 | Реле підігрівача палива |
Блок у багажнику
Цей блок розташований у багажному відсіку ліворуч, у речовому ящику.
| № | A | Опис |
|---|---|---|
| 1 | Резерв | |
| 2 | Резерв | |
| 3 | 40 | Електропривод сидіння |
| 4 | 40 | Обігрівач заднього скла |
| 5 | 40 | Електропривод сидіння |
| 6 | 30 | Електропривод склопідйомника - правий задній |
| 7 | 30 | Електропривод склопідйомника - лівий задній |
| 8 | 15 | Підігрівач сидіння, заднього правого |
| 9 | 15 | Протиугінна система, звуковий сигнал |
| 10 | 20 | Паливний насос |
| 11 | 25 | Напруга акумуляторної батареї |
| 12 | 12 | Підігрів сидіння - заднього лівого |
| 13 | 20 | Роз'єм електрообладнання причепа |
| 14 | 15 | Очищувач заднього скла |
| 15 | 15 | Підігрівач сидінь, система вентиляції сидіння, переднього лівого |
| 16 | 15 | Підігрівач сидіння, заднього правого |
| 17 | 15 | Роз'єм підключення додаткового обладнання |
| 18 | 30 | Замок кришки багажника /задніх дверей |
| 19 | 10 | Напруга акумуляторної батареї |
| 20 | 7,5 | Центральний замок |
| 21 | 5 | Датчик зміни об'єму (протиугінна система) |
| 22 | 30 | Дистанційне керування замком багажника |
| 23 | 7,5 | Провід протиугінної системи на склі (датчик розбитого скла протиугінної системи) |
| 24 | 25 | Напруга акумуляторної батареї |
| 25 | 10 | Система управління підвіскою |
| 26 | 25 | Замок запалювання |
| 27 | 5 | Датчик наявності пасажира на сидінні, система контролю тиску в шинах, датчик дощу, система кондиціонування, система кондиціонування |
| 28 | 7,5 | Датчики системи паркування |
| 29 | Резерв |
Зі зворотного боку блоку можуть кріпитися деякі елементи реле.
| № | Призначення реле |
|---|---|
| 5 | Очищувач заднього скла |
| 6 | Клема 15 |
| 7 | Обігрів заднього лівого сидіння |
| 8 | Обігрів заднього правого сидіння |
| 9 | Обігрів заднього скла |
| 10 | Звуковий сигнал/ протиугінна сигналізація |
| 11 | Паливний насос |
| 12 | Єдиний замок/ кришка лючка паливного бака |
