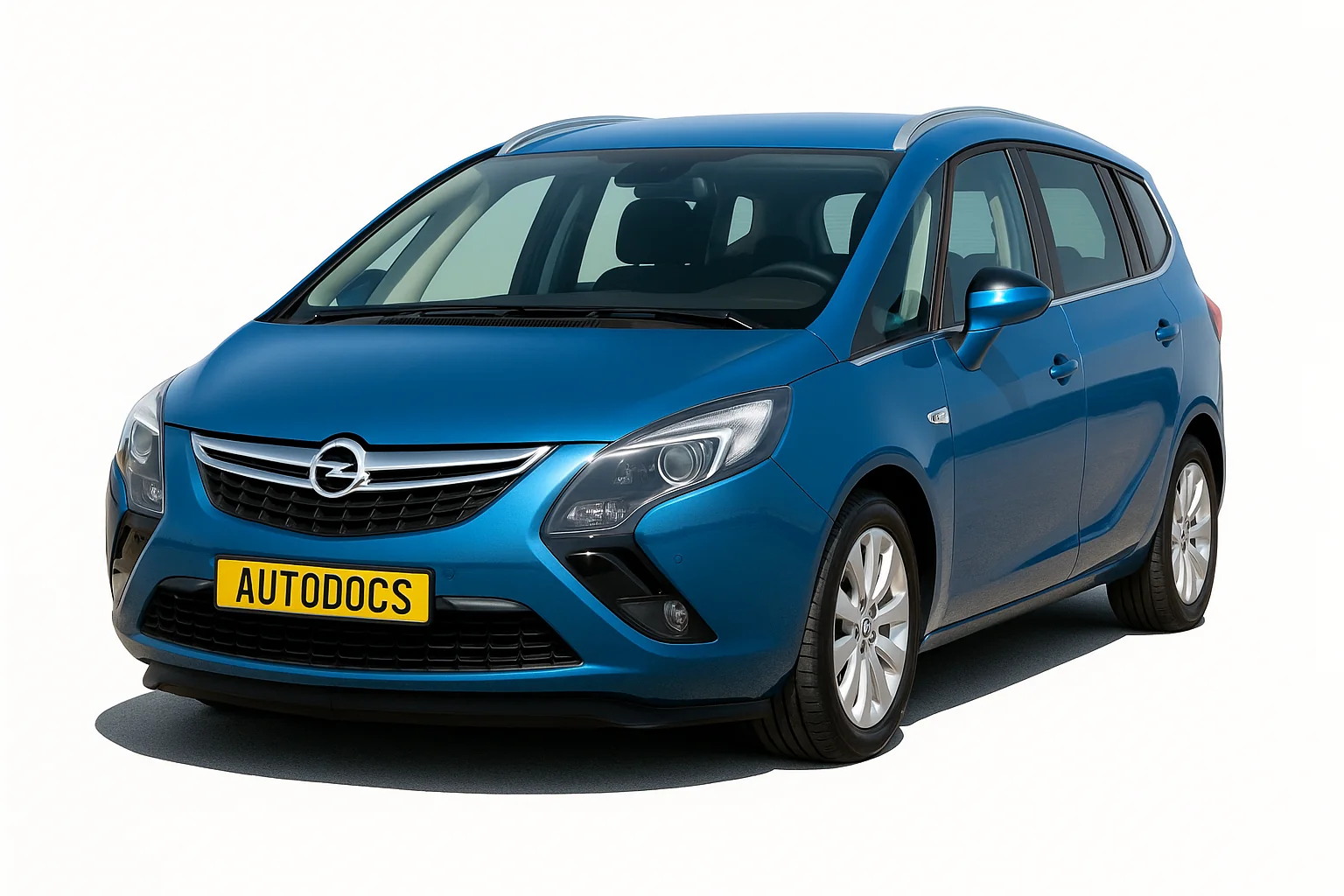

Opel Zafira C Tourer представляет 3 поколение модельного ряда Зафира, которое производилось в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах. За это время модель прошла рестайлинг. В данном посте мы представим описание предохранителей и реле Опель Зафира Турер со схемами блоков, местами их расположения и фото примерами исполнения. Дополнительно отметим предохранитель прикуривателя.
Описание предохранителей может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Блок под капотом
Находится рядом с аккумулятором и закрыт защитной крышкой.
| № | A | Описание предохранителей |
|---|---|---|
| F01 | 80 | K34 Блок управления свечами накаливания (дизельный двигатель) |
| F02 | 80 | K43 Модуль управления системой рулевого управления с сервоусилителем |
| F03 | 100 | E40 Вспомогательный электрический нагреватель |
| F04 | 80 | G10 Электродвигатель вентилятора охлаждения |
| 1 | 10/20 | Модуль управления двигателем (ECM) бензин / дизель |
| 2 | 10 | Подогреваемый датчик кислорода 1, B52B Подогреваемый датчик кислорода 2, B75B Датчик массового расхода воздуха/ температуры воздуха на впуске, E41 Подогреватель термостата системы охлаждения двигателя, Q12 Клапан продувки адсорбера системы улавливания паров топлива, Q22 Электромагнитный клапана изменения геометрии впускного коллектора |
| 3 | 15 | Q17A Топливная форсунка 1, Q17B Топливная форсунка 2, Q17C Топливная форсунка 3, Q17D Топливная форсунка 4, T8 Катушка зажигания |
| 4 | Резерв | |
| 5 | Резерв | |
| 6 | 7,5 | A9A Наружное зеркало заднего вида – водителя, A9B Наружное зеркало заднего вида – пассажира |
| 7 | 5 | KR20B Реле средней скорости 1 вентилятора радиатора, G10 Электродвигатель вентилятора радиатора |
| 8 | 7,5 | B52A Подогреваемый датчик кислорода 1, B52B Подогреваемый датчик кислорода 2, B75B Датчик массового расхода воздуха/температуры воздуха на впуске |
| 9 | 7,5 | Модуль управления кузовом K9, Датчик заднего стекла |
| 10 | 5 | Модуль управления кузовом K9, Датчик аккумуляторной батареи |
| 11 | 7,5 | KR95B Реле 1 фиксатора задней подъемной двери |
| 12 | 5 | Модуль управления фарами K26, Модуль адаптивного переднего освещения |
| 13 | 20 | Резерв |
| 14 | 20 | KQ7 Реле очистителя заднего стекла, M45 Электродвигатель очистителя заднего стекла |
| 15 | 10 | K20 Модуль управления двигателем (ECM) |
| 16 | 30 | KR27 Реле стартера |
| 17 | 10 | K71 Модуль управления коробкой передач |
| 18 | 40 | E18 Сетка обогревателя заднего стекла |
| 19 | 30 | M74D Электродвигатель стеклоподъемника – водитель, M74P Электродвигатель стеклоподъемника – пассажир |
| 20 | 30 | M74LR Электродвигатель стеклоподъемника – левый задний, M74RR Электродвигатель стеклоподъемника – правый задний |
| 21 | 30 | K17 Электронный блок управления тормозной системы (ЕВСМ) |
| 22 | 10 | E13L Передняя фара в сборе – левая (дальний свет) |
| 23 | 25 | KR2 Реле насоса омывателя фар |
| 24 | 15 | E13R Передняя фара в сборе – правая (ближний свет, ксеноновый) |
| 25 | 15 | E13L Передняя фара в сборе – левая (ближний свет, ксеноновый) |
| 26 | 15 | E29LF Противотуманная фара – левая передняя, E29RF Противотуманная фара – правая передняя |
| 27 | 30 | KR22 Реле топливного подогревателя (дизельный двигатель) |
| 28 | Резерв | |
| 29 | 30 | K83 Модуль управления стояночным тормозом (J71) |
| 30 | 60 | K17 Электронный блок управления тормозной системы (ЕВСМ) ABS |
| 31 | Резерв | |
| 32 | 5 | Модуль диагностики и контроля подушек безопасности K36 |
| 33 | 15 | K28 Модуль управления корректора света фар (AFL) |
| 34 | Резерв | |
| 35 | 5 | S52 Выключатель наружного зеркала заднего вида, S79D Выключатель стеклоподъемника – водителя |
| 36 | Резерв | |
| 37 | Электромагнитный клапан продувки абсорбера | |
| 38 | 20 | KR28 Реле вакуумного насоса (бензиновый двигатель) |
| 39 | 20 | K27 Модуль регулятора расхода топливного насоса (бензиновый двигатель) |
| 40 | 10 | Мотор омывателя ветрового стекла |
| 41 | 10 | E13R Передняя фара в сборе – правая (дальний свет) |
| 42 | 40 | KR20C Реле низкой скорости вентилятора охлаждения (бензиновый двигатель), KR20B Реле средней скорости 1 вентилятора охлаждения (дизельный двигатель) |
| 43 | 30 | M75 Электромотор стеклоочистителя ветрового стекла |
| 44 | Резерв | |
| 45 | 30 | G10 Электродвигатель вентилятора охлаждения двигателя (бензиновый двигатель) |
| 46 | Резерв | |
| 47 | 15 | P12 Звуковой сигнал |
| 48 | 60 | KR20B Реле средней скорости 1 вентилятора охлаждения, KR20C Реле низкой скорости вентилятора охлаждения, KR20D Реле высокой скорости вентилятора охлаждения |
| 49 | Топливный насос | |
| 50 | 10 | S30 выключатель фар, M29L привод корректора наклона фар – левый, M29R привод корректора наклона фар – правый |
| 51 | Дроссельный узел | |
| 52 | Подогрев картерных газов | |
| 53 | 7,5 | K20 Электронный блок управления двигателем (ECM), K34 Блок управления свечами накаливания (GPCM) (дизельный двигатель), K71 Блок управления коробкой передач (АКПП) |
| 54 | 7,5 | B19C Вакуумный выключатель усилителя тормоза, K27 Блок управления топливным насосом, B116 Датчик воды в топливе, E40 Дополнительный электрический обогреватель, K33 Блок управления системой отопления, вентиляции и кондиционирования, P16 Комбинация приборов, B108 Датчик качества воздуха, B19C Вакуумный выключатель усилителя тормоза, B75B Датчик массового расхода воздуха/температуры воздуха на впуске |
| Реле | ||
| К1 | запасное реле | |
| К2 | реле стартера | |
| К3 | реле трансмиссии | |
| К4 | Реле обогревателя заднего стекла | |
| К5 | Реле насоса омывателя блок-фар | |
| К6 | Реле левой лампы дневного света фар, ближнего света фар | |
| К7 | Реле топливного насоса | |
| К8 | Реле правой лампы дневного света фар | |
| К9 | Реле топливного подогревателя (дизельный двигатель) | |
| К10 | Запасное реле | |
| К11 | Реле низкой скорости вентилятора охлаждения | |
| К12 | Реле высокой скорости вентилятора охлаждения | |
| К13 | Реле средней скорости вентилятора охлаждения 1 | |
| К14 | Главное реле зажигания | |
Возможно наличие дополнительных предохранителей в виде плавких вставок в крышке на аккумуляторной батарее.
Блок в салоне
Он расположен под панелью со стороны водителя, за перчаточным ящиком.
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC) |
| 2 | 20 | Модуль управления кузовом K9, наружное освещение |
| 3 | 25 | Модуль управления кузовом K9 |
| 4 | 20 | A11 Радиоприемник, P5 Блок управления зуммером |
| 5 | 7,5 | A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя |
| 6 | 20 | Розетка электропитания передняя (прикуриватель) |
| 7 | 20 | Розетка питания дополнительного оборудования |
| 8 | 30 | Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый) |
| 9 | 30 | Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый) 10А Модуль надувной подушки безопасности |
| 10 | 30 | Модуль управления кузовом K9, Дверные замки |
| 11 | 40 | K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования |
| 12 | 25 | S64D Выключатель регулятора положения сиденья – водитель, S65D Выключатель поясничного упора сиденья – водитель |
| 13 | 25 | Электропривод передних сидений |
| 14 | 7,5 | X84 Диагностический разъем |
| 15 | 7,5 | Модуль диагностики и контроля подушек безопасности K36 |
| 16 | 10 | Центральный замок |
| 17 | 10 | A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования |
| 18 | 30 | KR104A Реле логистического режима 1 |
| 19 | 20 | Модуль управления кузовом K9 Стоп-сигналы, фонари света |
| 20 | 5 | K85 Модуль определения присутствия пассажиров |
| 21 | 10 | Р16 приборная доска |
| 22 | 5 | S39 Замок зажигания |
| 23 | 20 | Модуль управления кузовом K9 |
| 24 | 20 | Модуль управления кузовом K9 |
| 25 | 20 | Замок рулевой колонки |
| 26 | 20 | Разъем питания дополнительного оборудования |
За работу прикуривателя и дополнительных розеток отвечают предохранители под номерами 6 и 7 на 20А.
В верхней части блока могут устанавливаться несколько реле.
| № | Описание |
|---|---|
| R1 | Багажника открытие |
| R2 | Безопасность дверей |
| R3 | Розетка |
Блок в багажном отсеке
Он находится слева, под защитной крышкой.
| № | A | Назначение |
|---|---|---|
| 1 | 40 | K101 Модуль управления интерфейсом прицепа |
| 2 | 30 | X88 Разъём жгута проводов прицепа |
| 3 | Система помощи при парковке | |
| 4 | Не используется | |
| 5 | Не используется | |
| 6 | Не используется | |
| 7 | 10 | K29 Блок управления обогревом сиденья, K104P Блок управления поясничным упором сиденья – пассажир |
| 8 | Не используется | |
| 9 | Не используется | |
| 10 | 5 | Модуль управления кузовом K9 |
| 11 | 10 | K65 Модуль индикатора давления воздуха в шинах, K68 Преобразователь световой сигнализации прицепа |
| 12 | Не используется | |
| 13 | 20 | X88 Разъём жгута проводов прицепа |
| 14 | Не используется | |
| 15 | 7,5 | S52 Выключатель наружного зеркала заднего вида, S79D Выключатель стекло подъемника – водителя |
| 16 | 5 | A10 Внутреннее зеркало заднего вида |
| 17 | Не используется | |
| 18 | Не используется | |
| 19 | 10 | K32 Блок управления подогревом рулевого колеса |
| 20 | 20 | K61 Модуль управления потолочным люком |
| 21 | 25 | K29 Модуль управления подогревателем сиденья |
| 22 | Не используется | |
| 23 | Не используется | |
| 24 | Не используется | |
| 25 | Не используется | |
| 26 | Не используется | |
| 27 | Не используется | |
| 28 | Не используется | |
| 29 | Не используется | |
| 30 | Не используется | |
| 31 | 30 | T3 Усилитель звуковых сигналов (акустическая система) |
| 32 | 10 | K19 Модуль управления подвеской |
Руководство по эксплуатации
Больше информации о ремонте и обслуживании автомобиля можно узнать в руководстве по эксплуатации: " загрузить "
