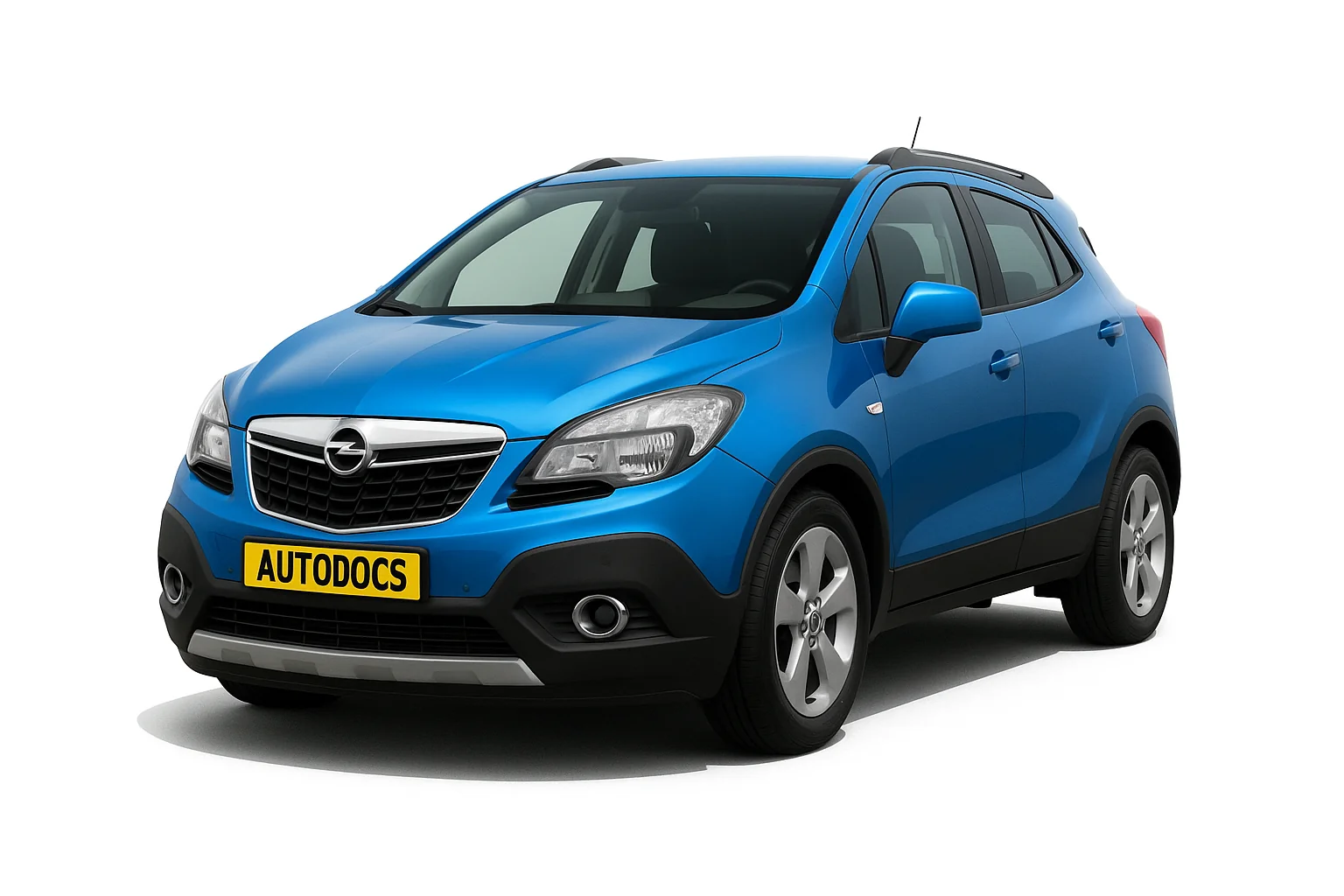

Мини-кроссовер Opel Mokka был представлен в 2012 году. Так же известен под названием Buick Encore. Выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 году. За это время автомобиль прошел рестайлинг. В данной статье мы покажем места расположения и описание блоков предохранителей и реле Опель Мокка со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках может отличаться от представленного и зависит от года выпуска и страны поставки. Сверяйте назначение с описанием на обратной стороне защитной крышки, а в случаях затруднения обратитесь к ближайшему дилеру.
Блок под капотом
Находится рядом с аккумуляторной батареей под защитной крышкой.
Фотография
Схема
Описание
| 1 | Люк в крыше |
| 2 | Выключатель наружного зеркала заднего вида |
| 3 | Соленоид вентиляционного отверстия |
| 4 | Резерв |
| 5 | Электронный блок управления тормозом клапана |
| 6 | 2013-2015: не используется |
| 2016: Интеллектуальный датчик батареи | |
| 7 | Резерв |
| 8 | Аккумулятор модуля управления коробкой передач |
| 9 | 2013-2015: BCM Регулируемый контроль напряжения |
| 2016: не используется | |
| 10 | Модуль управления топливной системой R / C / Регулировка угла наклона фар |
| 11 | Задний стеклоочиститель |
| 12 | Обогрев заднего стекла |
| 13 | Резерв |
| 14 | Наружный обогрев зеркал заднего вида |
| 15 | Батарея блока управления топливной системой |
| 16 | Модуль сиденья с подогревом / Модуль памяти |
| 17 | Модуль управления коробкой передач R / C |
| 18 | Модуль управления двигателем R / C |
| 19 | Топливный насос |
| 20 | Резерв |
| 21 | Реле вентилятора (блок вспомогательных предохранителей) |
| 22 | Резерв |
| 23 | Катушка зажигания / Инжектор |
| 24 | Насос омывателя |
| 25 | Резерв |
| 26 | Электромагнитный клапан продувки адсорбера / соленоид водяного клапана / датчики кислорода – до и после / электромагнитный соленоид турбокомпрессора (1,4 л) / турбореактивный соленоид (1,4 л) |
| 27 | 2013-2015: не используется |
| 2016: вспомогательный насос отопителя | |
| 28 | 2013-2015: не используется |
| 2016: Модуль управления двигателем, силовая коробка зажигания 1 | |
| 29 | Модуль управления двигателем Трансмиссия зажигания 2 |
| 30 | Датчик массы воздушного потока |
| 31 | Левый дальний свет |
| 32 | Правый дальний свет |
| 33 | Аккумулятор модуля управления двигателем |
| 34 | Сигнал |
| 35 | Муфта компрессора кондиционера |
| 36 | Передние противотуманные фары |
| Предохранители J-Case | |
| 1 | Электронный блок управления тормозом насоса |
| 2 | Передний протрите |
| 3 | Двигатель вентилятора |
| 4 | IEC RC |
| 5 | Не используется |
| 6 | Не используется |
| 7 | 2013-2015: не используется |
| 2016: соленоид стартера (автоматическая коробка передач), не используется (механическая коробка передач) | |
| 8 | Вентилятор охлаждения низкий / средний |
| 9 | Высокий Вентилятор |
| 10 | EVP |
| 11 | 2013-2015: стартовый соленоид |
| 2016: соленоид стартера шестерни (автоматическая коробка передач), соленоид стартера (механическая коробка передач) |
Реле
- Резерв
- Реле топливного насоса
- Реле вентилятора системы охлаждения
- Реле стартера
- Реле силовой передачи
- Реле вентилятора системы охлаждения
- Реле стартера
- Реле вентилятора системы охлаждения
В крышке на аккумуляторной батарее возможно наличие дополнительного блока в виде плавких вставок высокой мощности.
Блок в салоне
Салонный блок расположен под приборной панелью на стороне водителя. Что бы добраться до предохранителей, надо снять ящик для мелочей.
Фото – пример
Схема
Обозначение
| F1 | Блок управления кузовом 1 |
| F2 | Блок управления кузовом 2 |
| F3 | Блок управления кузовом 3 |
| F4 | Блок управления кузовом 4 |
| F5 | Блок управления кузовом 5 |
| F6 | Блок управления кузовом 6 |
| F7 | Блок управления кузовом 7 |
| F8 | Блок управления кузовом 8 |
| F9 | Замок зажигания |
| F10 | Модуль защитной диагностики |
| F11 | Разъем для передачи данных, Дверные замки |
| F12 | Обогреватель, вентиляция и кондиционирование MDL / ICS |
| F13 | Задние двери |
| F14 | Система облегчения парковки |
| F15 | Предупреждение о выходе за пределы полосы движения, внутреннее зеркало |
| F16 | Модуль адаптивного переднего освещения |
| F17 | Электрический стеклоподъемник, сторона водителя |
| F18 | Датчик дождя |
| F19 | Блок управления кузовным оборудованием |
| F20 | Подсветка выключателя на рулевом колесе |
| F21 | Блок управления коробкой передач |
| F22 | Прикуриватель / розетки |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Дисплей автоматического обнаружения пассажиров |
| F27 | Комбинация приборов |
| F28 | Переключатель фар / AFL / DC преобразователь |
| F29 | Резерв |
| F30 | Резерв |
| с 2016: Аккумулятор модуля управления коробкой передач | |
| F31 | Аккумулятор IPC, Кобинация приборов |
| F32 | Радио /Телефон / Aux Jack |
| F33 | Дисплей, информационно развлекательная система |
| F34 | OnStar / UHP / DAB |
| M01 | PTC |
| S/B01 | Резерв |
| S/B02 | Резерв |
| S/B03 | Электродвигатель стеклоподъемника передний |
| S/B04 | Электродвигатель заднего стекла |
| S/B05 | Реле логистического режима |
| S/B06 | Резерв |
| S/B07 | Резерв |
| S/B08 | Резерв |
| CB1 | Резерв |
| Реле | |
| RLY01 | Реле дополнительных приборов |
| RLY02 | Двери |
| RLY03 | Запасной |
| RLY04 | Запасной |
| RLY05 | Логистический режим |
За прикуриватель и розетки USB отвечает предохранитель номер 22 на 20А.
Блок в багажнике
Он находится в левой части багажного отсека за защитной крышкой.
Пример исполнения
Схема
Назначение
| 1 | Поясничная опора сиденья водителя |
| 2 | Поясничная опора сиденья пассажира |
| 3 | Усилитель |
| 4 | Разъем жгута проводов прицепа |
| 5 | Система постоянного полного привода |
| 6 | Индикация |
| 7 | Резерв |
| 8 | Прицеп |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Прицеп |
| 12 | Навигационная система |
| 13 | Рулевое колесо с обогревом |
| 14 | Разъем жгута проводов прицепа |
| 15 | Рулевое колесо |
| 16 | Датчик воды в топливе |
| 17 | Внутреннее зеркало |
| 18 | Резерв |
| S/B01 | Электрическая регулировка сиденья водителя / модуль памяти |
| S/B02 | Электрическая регулировка сиденья пассажира |
| S/B03 | Модуль прицепа |
| S/B04 | Инвертор / Преобразователь напряжения |
| S/B05 | Аккумулятор |
| S/B06 | Омыватель фар |
| S/B07 | Резерв |
| S/B08 | Резерв |
| S/B09 | Резерв |
| RLY01 | Реле зажигания |
| RLY02 | Реле запуска |
