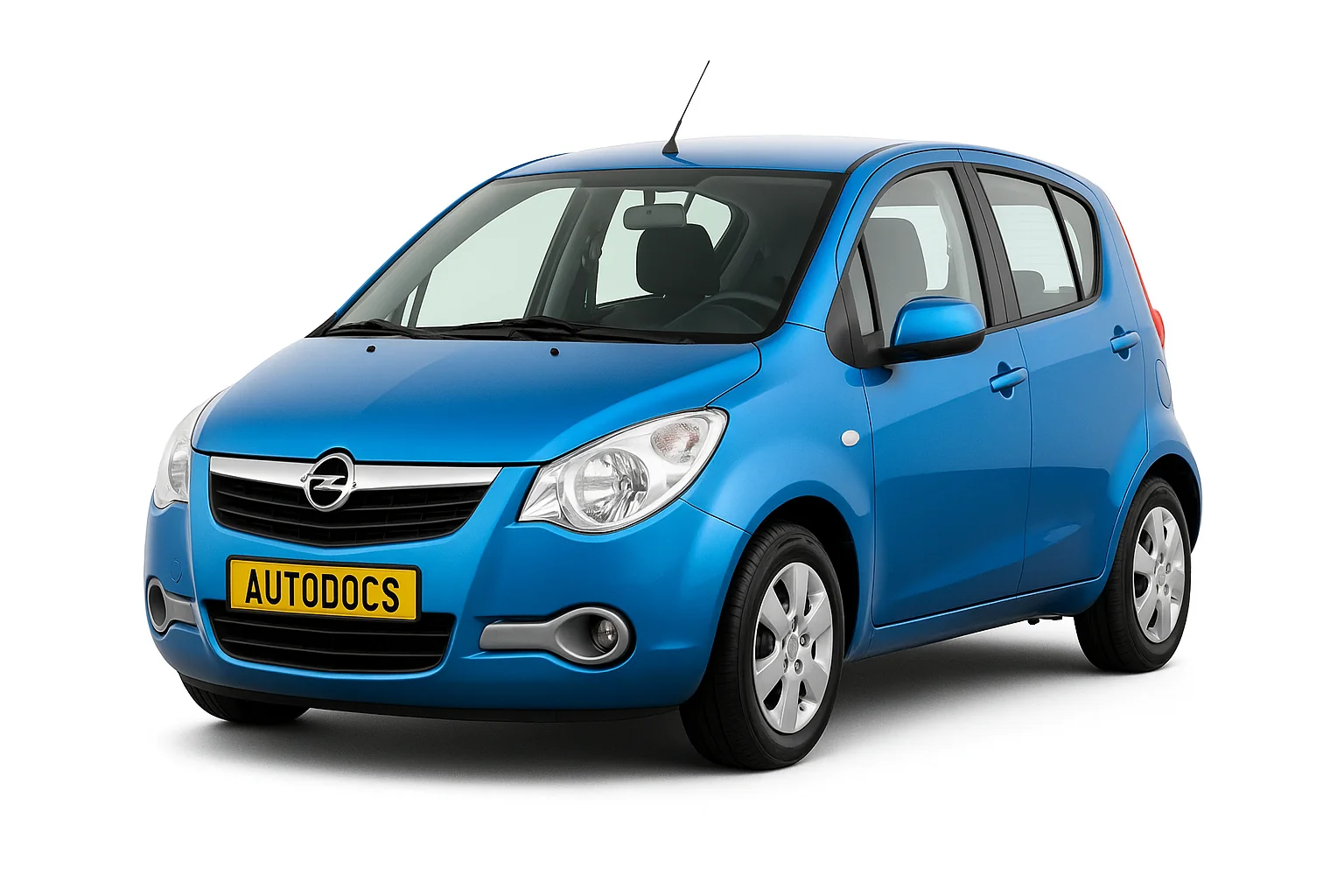

Opel Agila B представляет 2 поколение модельного ряда Agila, которое выпускалось в 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. В нашей статье вы сможете найти описание предохранителей и реле Опель Агила Б со схемами блоков, местами их расположения и фотографиями. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках может отличаться от представленного и зависит от года выпуска, уровня оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок предохранителей расположен под панелью приборов со стороны водителя. Для доступа надо убрать защитную крышку.
Сверяйте назначение элементов со своими схемами на крышке блоков.
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Резерв |
| 2 | 10 | Катушка зажигания |
| 3 | 10 | Фонарь заднего хода |
| 4 | 15 | Комбинация приборов |
| 5 | 15 | Боковые зеркала заднего вида и розетка |
| 6 | 15 | Прикуриватель или разъем для подключения дополнительного оборудования |
| 7 | 15 | Стеклоподъемники |
| 8 | 15 | Стеклоочиститель и омыватель |
| 9 | 10 | Электроусилитель рулевого управления |
| 10 | 15 | SRS |
| 11 | 10 | ABS |
| 12 | 10 | Габаритные огни |
| 13 | Не используется | |
| 14 | 20 | Замки дверей |
| 15 | 10 | Фара (левая) |
| 16 | 10 | Стартер |
| 17 | 15 | Обогреватель передних сидений |
| 18 | 10 | Отопитель |
| 19 | 15 | Задние противотуманные фонари |
| 20 | 15 | Магнитола, освещение салона |
| 21 | 20 | Обогреватель стекла задней двери |
| 22 | 15 | Звуковой сигнал |
| 23 | 10 | Фара (правая) |
| 24 | 20 | «Таймер» отключения привода стеклоподъемников |
За работу прикуривателя отвечает предохранитель номер 5 и 6 на 15А.
Блок под капотом
Под капотом автомобиля в моторной отсеке блок предохранителей и реле находится с левой стороны, рядом со стойкой.
| № | A | Описание |
|---|---|---|
| 1 | 80 | Все электрические цепи |
| 2 | 50 | Стеклоподъемники, зажигание, стартер, стеклоочиститель |
| 3 | Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона | |
| 4 | Реле вентилятора радиатора №1 | |
| 5 | Реле вентилятора радиатора №2 | |
| 6 | Реле вентилятора радиатора №3 | |
| 7 | Реле стартера | |
| 8 | Главное реле | |
| 9 | Реле дроссельной заслонки | |
| 10 | Реле противотуманных фар | |
| 11 | Реле топливного насоса | |
| 12 | Реле воздушного компрессора | |
| 13 | Резерв | |
| 14 | 30 | Отопитель |
| 15 | 15 | Система впрыска |
| 16 | 10 | Реле воздушного компрессора |
| 17 | Резерв | |
| 18 | 15 | Стоп-сигнал |
| 19 | 30 | ABS |
| 20 | 30 | Стартер |
| 21 | Резерв | |
| 22 | 50 | Электро усилитель рулевого управления |
| 23 | 30 | Замок зажигания |
| 24 | 30 | Вентилятор системы охлаждения |
| 25 | Резерв | |
| 26 | 30 | ABS |
| 27 | Резерв | |
| 28 | Резерв | |
| 29 | 15 | Противотуманные фары |
| 30 | 15 | Фара (левая) |
| 31 | 15 | Фара (правая) |
| 32 | 80 | Отопитель, электроусилитель рулевого управления |
| 33 | 80 | Вентилятор системы охлаждения, противотуманные фары, фары |
