Opel Mokka / Buick Encore – bezpieczniki i przekaźniki

opel mokka

Minivan crossover Opel Mokka został zaprezentowany w 2012 roku. Znany jest również pod nazwą Buick Encore. Produkowany w latach 2013, 2014, 2015, 2016, 2017, 2018, 2019 i 2020. W tym czasie samochód przeszedł lifting. W tym artykule pokażemy lokalizację i opis skrzynek bezpieczników i przekaźników Opla Mokki ze schematami oraz zdjęciami. Wyróżnimy bezpiecznik odpowiedzialny za zapalniczkę.

Przeznaczenie bezpieczników i przekaźników w skrzynkach może różnić się od przedstawionego i zależy od roku produkcji oraz kraju dostawy. Porównaj przeznaczenie z opisem na odwrocie pokrywy ochronnej, a w razie trudności skontaktuj się z najbliższym dealerem.

Spis treści

Skrzynka pod maską

Znajduje się obok akumulatora pod osłoną.

Lokalizacja skrzynki pod maską

Reklama

ZdjęcieZdjęcie skrzynki pod maską Opla Mokki

Schemat

Schemat skrzynki pod maską

Opis

1 Okno dachowe
2 Wyłącznik zewnętrznego lusterka wstecznego
3 Elektrozawór odpowietrznika
4 Rezerwa
5 Elektroniczny moduł sterowania hamulcem – zawór
6 2013-2015: nie używane
2016: Inteligentny czujnik akumulatora
7 Rezerwa
8 Akumulator modułu sterowania skrzynią biegów
9 2013-2015: BCM – regulowana kontrola napięcia
2016: nie używane
10 Moduł sterowania układem paliwowym R/C / Regulacja pochylenia świateł
11 Wycieraczka tylnej szyby
12 Podgrzewanie tylnej szyby
13 Rezerwa
14 Podgrzewanie zewnętrznych lusterek wstecznych
15 Akumulator modułu sterowania układem paliwowym
16 Moduł podgrzewanego fotela / Moduł pamięci
17 Moduł sterowania skrzynią biegów R/C
18 Moduł sterowania silnikiem R/C
19 Pompa paliwowa
20 Rezerwa
21 Przekaźnik wentylatora (pomocnicza skrzynka bezpieczników)
22 Rezerwa
23 Cewka zapłonowa / Wtryskiwacz
24 Pompa spryskiwaczy
25 Rezerwa
26 Zawór elektromagnetyczny przedmuchu kanistra / Elektrozawór zaworu wodnego / Czujniki tlenu – przed i za / Elektrozawór turbosprężarki (1,4 l) / Elektrozawór obejścia turbiny (1,4 l)
27 2013-2015: nie używane
2016: pomocnicza pompa ogrzewania
28 2013-2015: nie używane
2016: Moduł sterowania silnikiem, skrzynka zasilania zapłonu 1
29 Moduł sterowania silnikiem – zapłon skrzyni biegów 2
30 Czujnik masowego przepływu powietrza
31 Lewe światło drogowe
32 Prawe światło drogowe
33 Akumulator modułu sterowania silnikiem
34 Sygnał dźwiękowy
35 Mufta sprężarki klimatyzacji
36 Przednie światła przeciwmgłowe
Bezpieczniki J-Case
1 Elektroniczny moduł sterowania hamulcem – pompa
2 Przednie wycieraczki
3 Silnik wentylatora
4 IEC RC
5 Nie używane
6 Nie używane
7 2013-2015: nie używane
2016: Elektrozawór rozrusznika (automatyczna skrzynia biegów), nie używane (manualna skrzynia biegów)
8 Wentylator chłodnicy – niski / średni
9 Wentylator – wysoki
10 EVP
11 2013-2015: Elektrozawór rozrusznika
2016: Elektrozawór koła zębatego rozrusznika (automatyczna skrzynia biegów), Elektrozawór rozrusznika (manualna skrzynia biegów)

Reklama

Przekaźniki

  1. Rezerwa
  2. Przekaźnik pompy paliwowej
  3. Przekaźnik wentylatora układu chłodzenia
  4. Przekaźnik rozrusznika
  5. Przekaźnik przeniesienia napędu
  6. Przekaźnik wentylatora układu chłodzenia
  7. Przekaźnik rozrusznika
  8. Przekaźnik wentylatora układu chłodzenia

Na pokrywie akumulatora może znajdować się dodatkowa skrzynka w postaci wkładek topikowych dużej mocy.

Skrzynka w kabinie pasażerskiej

Skrzynka w kabinie pasażerskiej znajduje się pod deską rozdzielczą po stronie kierowcy. Aby dostać się do bezpieczników, należy zdjąć schowek.

Skrzynka w kabinie pasażerskiej Opla Mokki

Zdjęcie – przykład

Zdjęcie skrzynki w kabinie pasażerskiej Opla Mokki

Schemat

Reklama

Schemat skrzynki w kabinie pasażerskiej

Oznaczenie

F1 Moduł sterowania nadwoziem 1
F2 Moduł sterowania nadwoziem 2
F3 Moduł sterowania nadwoziem 3
F4 Moduł sterowania nadwoziem 4
F5 Moduł sterowania nadwoziem 5
F6 Moduł sterowania nadwoziem 6
F7 Moduł sterowania nadwoziem 7
F8 Moduł sterowania nadwoziem 8
F9 Stacyjka
F10 Moduł diagnostyki zabezpieczeń
F11 Złącze diagnostyczne, Zamki drzwi
F12 Ogrzewanie, wentylacja i klimatyzacja MDL / ICS
F13 Tylne drzwi
F14 System ułatwiający parkowanie
F15 Ostrzeganie o opuszczeniu pasa ruchu, lusterko wewnętrzne
F16 Moduł adaptacyjnego oświetlenia przedniego
F17 Elektryczna szyba, strona kierowcy
F18 Czujnik deszczu
F19 Moduł sterowania wyposażeniem nadwozia
F20 Podświetlenie wyłącznika na kierownicy
F21 Moduł sterowania skrzynią biegów
F22 Zapalniczka / gniazda zasilania
F23 Rezerwa
F24 Rezerwa
F25 Rezerwa
F26 Wyświetlacz automatycznego wykrywania pasażera
F27 Zestaw wskaźników
F28 Przełącznik świateł / AFL / Przetwornica DC
F29 Rezerwa
F30 Rezerwa
od 2016: Akumulator modułu sterowania skrzynią biegów
F31 Akumulator IPC, Zestaw wskaźników
F32 Radio / Telefon / Aux Jack
F33 Wyświetlacz, system informacyjno-rozrywkowy
F34 OnStar / UHP / DAB
M01 PTC
S/B01 Rezerwa
S/B02 Rezerwa
S/B03 Silnik elektryczny przedniej szyby
S/B04 Silnik elektryczny tylnej szyby
S/B05 Przekaźnik trybu logistycznego
S/B06 Rezerwa
S/B07 Rezerwa
S/B08 Rezerwa
CB1 Rezerwa
Przekaźniki
RLY01 Przekaźnik dodatkowych urządzeń
RLY02 Drzwi
RLY03 Zapasowy
RLY04 Zapasowy
RLY05 Tryb logistyczny

Za zapalniczkę i gniazda USB odpowiada bezpiecznik numer 22 o natężeniu 20A.

Skrzynka w bagażniku

Znajduje się w lewej części bagażnika za osłoną.

Lokalizacja skrzynki w bagażniku

Reklama

Przykład wykonania

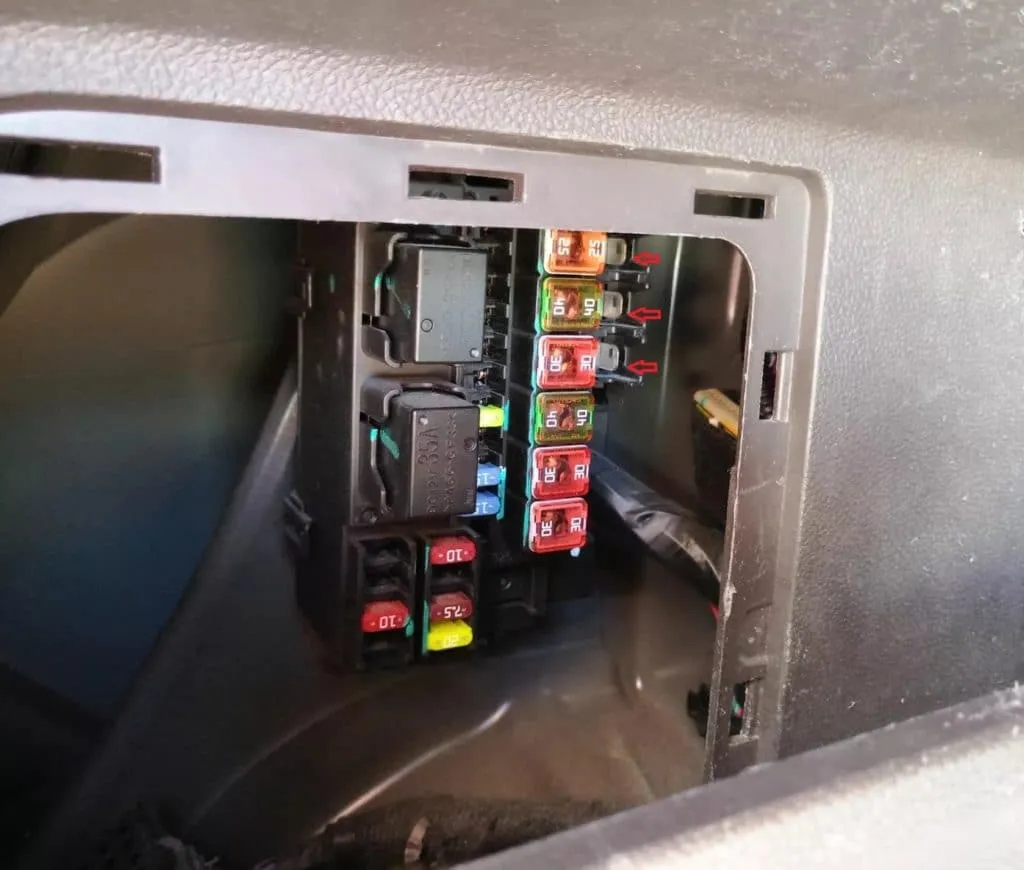

Zdjęcie skrzynki w bagażniku

Schemat

Schemat skrzynki w bagażniku

Przeznaczenie

1 Podparcie lędźwiowe fotela kierowcy
2 Podparcie lędźwiowe fotela pasażera
3 Wzmacniacz
4 Złącze wiązki przewodów przyczepy
5 System stałego napędu na wszystkie koła
6 Wskaźnik
7 Rezerwa
8 Przyczepa
9 Rezerwa
10 Rezerwa
11 Przyczepa
12 System nawigacji
13 Podgrzewana kierownica
14 Złącze wiązki przewodów przyczepy
15 Kierownica
16 Czujnik wody w paliwie
17 Lusterko wewnętrzne
18 Rezerwa
S/B01 Elektryczna regulacja fotela kierowcy / moduł pamięci
S/B02 Elektryczna regulacja fotela pasażera
S/B03 Moduł przyczepy
S/B04 Inwerter / Przetwornica napięcia
S/B05 Akumulator
S/B06 Spryskiwacz reflektorów
S/B07 Rezerwa
S/B08 Rezerwa
S/B09 Rezerwa
RLY01 Przekaźnik zapłonu
RLY02 Przekaźnik rozruchu
