Opel Meriva B bezpieczniki i przekaźniki

1. Elektroniczny moduł sterujący ABS
2. Elektroniczny moduł sterujący klimatyzacji
3. Moduł sterujący systemem antykradzieżowym
4. Syrena systemu antykradzieżowego
5. System audio
6. Akumulator
7. Przekaźnik otwierania bagażnika / tylnych drzwi (zintegrowany z blokiem bezpieczników/przekaźników zestawu wskaźników)
8. Przekaźnik pełnego blokowania centralnego zamka, tylne drzwi (zintegrowany z blokiem bezpieczników/przekaźników zestawu wskaźników)
9. Przekaźnik centralnego zamka (drzwi kierowcy) (zintegrowany z blokiem bezpieczników/ przekaźników zestawu wskaźników)
10. Przekaźnik centralnego zamka, drzwi pasażera (zintegrowany z blokiem bezpieczników /przekaźników zestawu wskaźników)
11. Przekaźnik centralnego zamka (odblokowanie) 1 (zintegrowany z blokiem bezpieczników/przekaźników zestawu wskaźników)
12. Przekaźnik centralnego zamka (odblokowanie) 2 (zintegrowany z blokiem bezpieczników/przekaźników zestawu wskaźników)
13. Złącze diagnostyczne (DLC)
14. Elektroniczny moduł sterujący silnikiem (ECM)
15. Blok bezpieczników/ przekaźników, komora silnika 1
16. Blok bezpieczników/ przekaźników, komora silnika 2
17. Blok bezpieczników/ przekaźników, komora silnika 3 - Diesel
18. Blok bezpieczników/ przekaźników, zestaw wskaźników
19. Blok bezpieczników/ przekaźników, przedział bagażowy
20. Moduł sterujący świecami żarowymi
21. Rezystor silnika wentylatora nagrzewnicy – obok silnika wentylatora
22. Syrena dźwiękowa – za nadkolem
23. Przekaźnik pomocniczych obwodów zapłonu (zintegrowany z blokiem bezpieczników/przekaźników zestawu wskaźników)
24. Moduł sterujący zestawem wskaźników
25. Przekaźnik lampy oświetlenia wnętrza (zintegrowany z blokiem bezpieczników/ przekaźników zestawu wskaźników)
26. Wielofunkcyjny moduł sterujący – funkcje: Centralny zamek, lampy oświetlenia zewnętrznego, lampy oświetlenia wnętrza, system kontroli zapiętych pasów bezpieczeństwa
27. Czujnik temperatury otoczenia
28. Moduł sterujący systemem parkowania – w lewej części przedziału bagażowego
29. Moduł sterujący hamulcem postojowym – podwozie pojazdu
30. Moduł sterujący wspomaganiem kierownicy
31. Przekaźnik silnika pompy spryskiwacza tylnej szyby (zintegrowany z blokiem bezpieczników/ przekaźników zestawu wskaźników)
32. Przekaźnik silnika wycieraczki tylnej szyby (zintegrowany z blokiem bezpieczników/ przekaźników zestawu wskaźników)
33. Moduł sterujący ogrzewaniem fotela kierowcy – pod fotelem kierowcy
34. Moduł sterujący ogrzewaniem fotela pasażera – pod fotelem pasażera
35. Elektroniczny moduł sterujący SRS
36. Moduł sterujący telefonem
37. Moduł sterujący elektryką przyczepy – w lewej części przedziału bagażowego
38. 38 Elektroniczny moduł sterujący skrzynią biegów (TCM) – na skrzyni biegów
39. Przekaźnik pompy spryskiwacza przedniej szyby (zintegrowany z blokiem bezpieczników/ przekaźników zestawu wskaźników)
40. Przekaźnik silnika wycieraczki przedniej szyby (zintegrowany z blokiem bezpieczników/ przekaźników zestawu wskaźników)

Bloki pod maską

Pod maską znajdują się dwa bloki z bezpiecznikami. Jeden obok akumulatora, drugi na pokrywie akumulatora.

Blok bezpieczników i przekaźników

Fotografia

Schemat

Oznaczenie

Za działanie zapalniczki i dodatkowych gniazd odpowiada bezpiecznik numer 29 o natężeniu 20A.

Blok na akumulatorze

Składa się z wkładek topikowych dużej mocy.

Schemat

Przeznaczenie

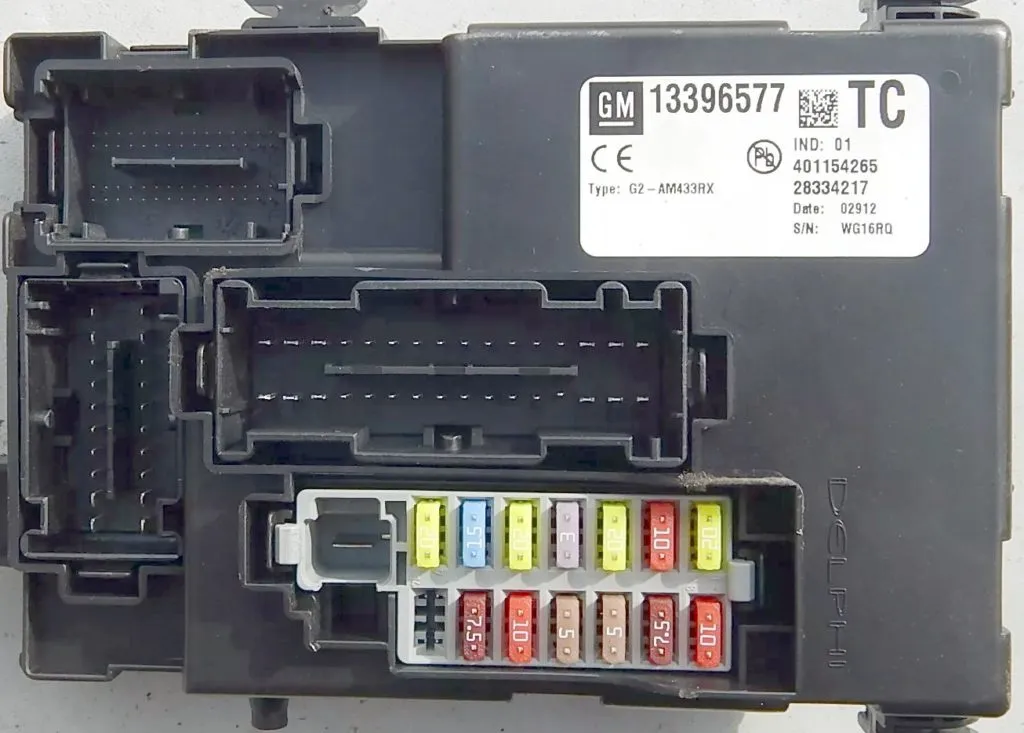

Blok w kabinie

Ten blok bezpieczników znajduje się pod deską rozdzielczą, po lewej stronie, za schowkiem. Przykład dostępu pokazano na rysunku powyżej.

Zdjęcie – przykład

Schemat

Rozszyfrowanie

Blok w bagażniku

Znajduje się w lewej części przedziału bagażowego, za osłoną ochronną.

Schemat

Opis
