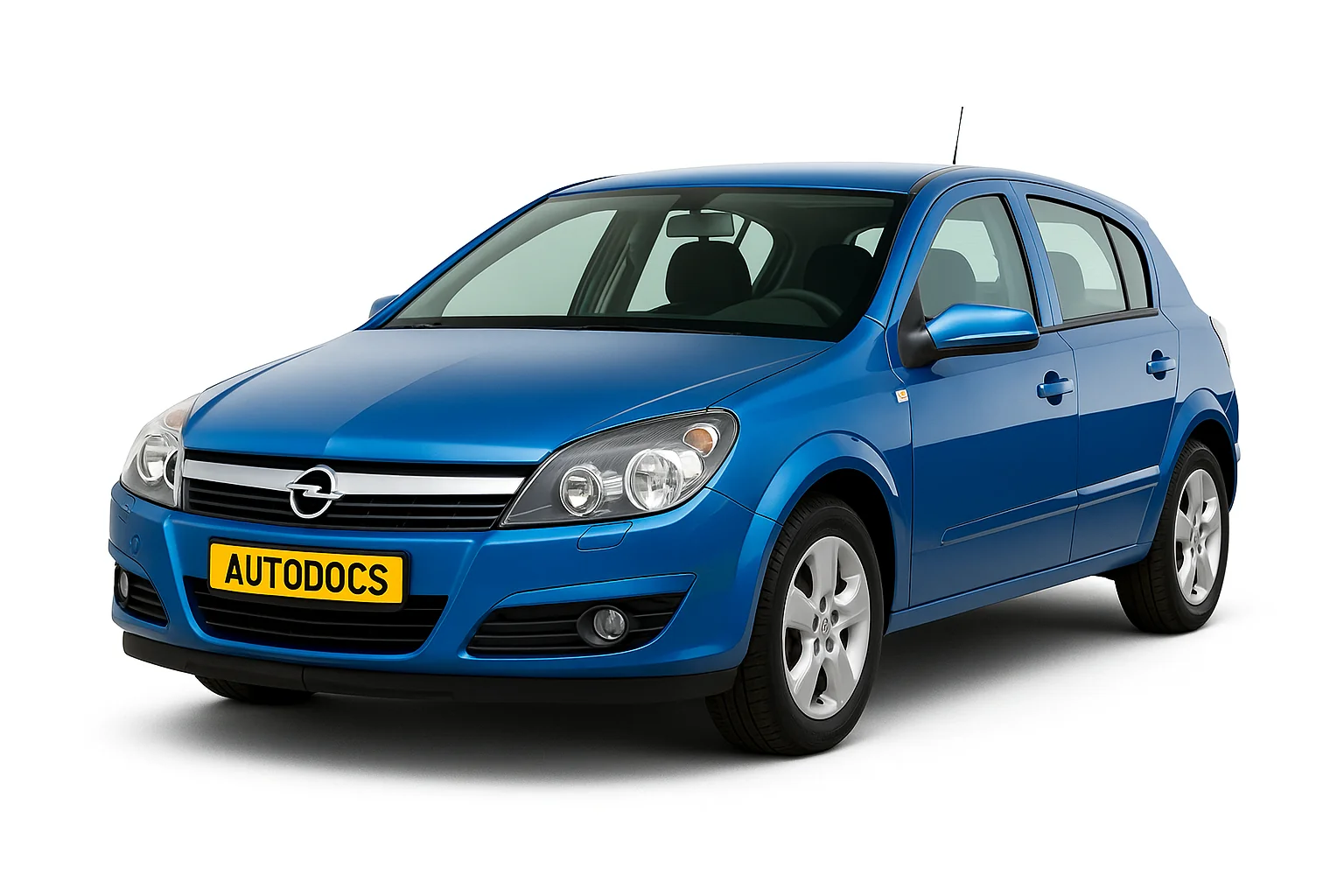

Opel Astra H – третье поколение легкового автомобиля компактного класса Опель Астра, выпускался в 2004, 2005, 2006, 2007, 2008, 2009 году как с бензиновыми так и дизельными двигателями. За это время автомобиль прошел рестайлинг. В нашей статье вы найдёте места расположения блоков управления, подробное описание блоков предохранителей и реле Опель Астра h, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полное руководств по ремонту и обслуживанию опель астра аш.
Назначение элементов в блоках Вашего Opel Astra H может отличаться от представленного и зависит от года выпуска, страны поставки и уровня электронного оснащения.
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
| № | A | Описание предохранителей |
|---|---|---|
| FB1 | 50А | Электрогидравлический жесткий верх HT |
| FB2 | 80А | Дизель (Контроллер времени накаливания) |
| FB3 | 80А | ЭГУР |
| FB4 | 30А | Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А | на REC / Задний блок предохранителей |
| FB6 | 80А | на REC / Задний блок предохранителей |
| F1 | 20А | Антиблокировочная система тормозов (ABS) |
| F2 | 30А | Антиблокировочная система тормозов (ABS) |
| F3 | 30А | Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А | Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А | Вентилятор системы охлаждения 1* |
| F6 | 30/40А | Вентилятор системы охлаждения 2* |
| F7 | 10А | Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А | Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А | Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A | На диагностический разъем DIAG |
| F11 | 7.5A | Приборы |
| F12 | 5А | Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А | Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А | Стеклоочиститель ветрового окна |
| F15 | 30А | Стеклоочиститель окна двери |
| F16 | 5А | Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А | Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А | Стартер |
| F19 | 30А | Электронное оборудование коробки передач |
| F20 | 10А | Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А | Электронное оборудование двигателя |
| F22 | 7,5А | Электронное оборудование двигателя |
| F23 | 10А | Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А | Топливный насос |
| F25 | 15А | Электронное оборудование коробки передач |
| F26 | 10А | Электронное оборудование двигателя |
| F27 | 5А | Усилитель рулевого управления |
| F28 | 5А | Электронное оборудование коробки передач |
| F29 | 7,5А | Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А | Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А | Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А | Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А | Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А | Блок управления модуля рулевой колонки |
| F35 | 20А | Информационно – развлекательная система |
| F36 | 7,5А | Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
| Назначение реле | ||
| К1 | (K11_X125) Вентилятор радиатора (FE5, FE6) | |
| К2 | (K12_X125) Вентилятор радиатора (FE5, FE6) | |
| К3 | (K7_X125) (с REC) Насос омывателя фар (FE9) | |
| К3 | (K17_X125) (без REC) Обогрев заднего окна (FE9) | |
| К4 | (K16_X125) (с REC) Противотуманные фары, передние (FE13) | |
| К4 | (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13) | |
| К5 | (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15) | |
| К6 | (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15) | |
| К7 | (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4) | |
| К8 | (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17) | |
| К8 | (K8_X125) (без REC) Компрессор, кондиционер (FE17) | |
| К9 | (K1_X125) Стартер (FE18, K3_X125) | |
| К10 | (K13_X125) Вентилятор радиатора (FE5, FE6) | |
| К11 | (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32) | |
| К11 | (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16) | |
| К12 | (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32) | |
| К13 | (K10_X125) Топливный насос (FE24) | |
| К14 | (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33) | |
В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Блок в багажном отделении
Расположен за левой обшивкой салона.
Вариант 1
| № | A | Обозначение |
|---|---|---|
| 1 | 25/30А | Электропривод управления передними стеклоподъемниками |
| 2 | Не используется | |
| 3 | 7,5А | Комбинация приборов |
| 4 | 5А | Обогрев/ кондиционер/ климат-контроль (HVAC) |
| 5 | 7,5А | Подушки безопасности |
| 6 | Не используется | |
| 7 | Не используется | |
| 8 | Не используется | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | 25А | Обогрев заднего стекла (стекла окна двери задка) |
| 12 | 15А | Стеклоочиститель окна двери задка |
| 13 | 5А | Система помощи при парковке |
| 14 | 7,5А | Система кондиционирования воздуха |
| 15 | Не используется | |
| 16 | 5А | Система опознавания занятости сиденья/ система Open-Start |
| 17 | 5А | Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида |
| 18 | 5А | Приборы /переключатели |
| 19 | Не используется | |
| 20 | 10А | Система динамического управления амортизаторами (CDC) |
| 21 | 7,5А | Обогрев наружных зеркал заднего вида |
| 22 | 25А | Верхний люк |
| 23 | 25/30А | Электро стеклоподъемники задних дверей |
| 24 | 7,5А | Диагностический разъем |
| 25 | Не используется | |
| 26 | 7,5А | Электропривод складывания наружных зеркал |
| 27 | 5А | Ультразвуковой датчик, система противоугонной сигнализации |
| 28 | Не используется | |
| 29 | 15А | Прикуриватель, передняя розетка |
| 30 | 10А | Задняя розетка для подключения дополнительных электроприборов |
| 31 | Не используется | |
| 32 | Система Open & Start | |
| 33 | Не используется | |
| 34 | 25А | Верхний люк |
| 35 | 10А | Задняя розетка для подключения дополнительных электроприборов |
| 36 | 20А | Розетка тягово – сцепного устройства |
| 37 | 5А | Освещение салона |
| 38 | 30А | Центральный замок, вывод «30» |
| 39 | 15А | Обогрев левого переднего сиденья |
| 40 | 15А | Обогрев правого переднего сиденья |
| 41 | Не используется | |
| 42 | Не используется | |
| 43 | Не используется | |
| 44 | Не используется | |
| Назначение реле | ||
| K2 | (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6) | |
| K3 | (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20) | |
| K4 | (K2_X131) Реле — вывод 15a (на FR39, FR40) | |
За работу прикуривателя отвечает предохранитель номер 29 на 15А, а за дополнительные розетки 30 на 10А.
Вариант 2
| № | A | Описание предохранителей |
|---|---|---|
| F50 | 10А | Кондиционер AC (на реле K5) |
| F51 | 15А | Противотуманные фары (передние) (на реле K39) |
| F52 | 15А | Дополнительное гнездо (задний прикуриватель) ACS |
| F53 | 7.5A | Обогрев зеркал |
| F54 | 30А | Стеклоподъемники передние FHF |
| F55 | 30А | Стеклоподъемники задние FHR |
| F56 | 7.5A | Задние фонари (на K71), Замок без ручки (на K24D) |
| Реле | ||
| K5 | Реле — компрессор, кондиционер (FE33, F50) | |
| K24D | Реле мертвой блокировки (F56) | |
| K39 | Реле — противотуманная фара, передняя (F51) | |
| K56 | Реле — стеклоочиститель, заднее окно (FE31, FE33) | |
| K71 | Реле – фонарь заднего хода (F56, FE33) | |
