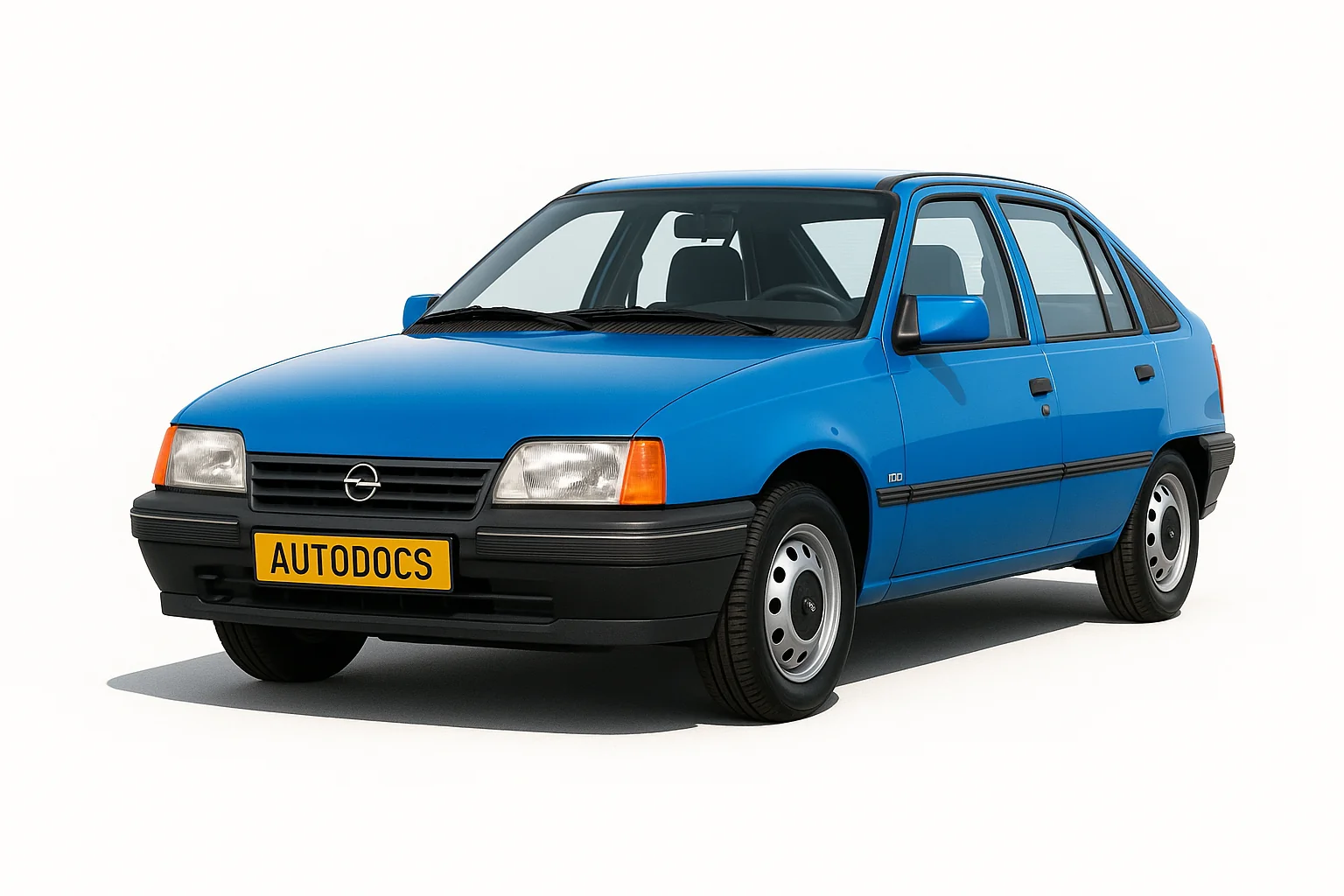

Opel Kadett выпускался с различными модификациями и изменениями с 1962 до 1992 год. В нашем материале вы найдете описание предохранителей и реле Опель Кадет Е, последнее поколение модельного ряда, выпускавшегося в 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991 и 1992 годах. Мы покажем где данный блок расположен, его схему и фото пример исполнения. Выделим предохранитель прикуривателя.
Главный блок
Основной блок с предохранителями и реле находится в салоне под панелью приборов.
Актуальная схема с обозначением будет нанесена на обратную сторону защитной крышки.
Схема
Описание предохранителей
| 1 |
10А Левая фара (габаритный свет), Левый задний фонарь (габаритный свет)
|
| 2 |
10А Правая фара (габаритный свет), Правый задний фонарь (габаритный свет), Лампа освещения номерного знака, Подкапотная лампа, Лампы освещения приборов, Радиоприемник
|
| 3 | 10А Левая фара (дальний свет) |
| 4 | 10А Правая фара (дальний свет) |
| 5 | 10А Левая фара (ближний свет) |
| 6 | 10А Правая фара (ближний свет) |
| 7 | Резерв |
| 8 |
10А Реле-прерыватель указателей поворота и аварийной сигнализации, Задние фонари (лампы стоп-сигнала), Реле включения противотуманных фар
|
| 9 | 30А Электродвигатель стеклоочистителя |
| 10 | 10А Задние фонари (противотуманный свет) |
| 11 |
30А Электродвигатель вентилятора системы охлаждения двигателя, Звуковой сигнал
|
| 12 | 20А Электродвигатель вентилятора отопителя салона |
| 13 |
20А Задние фонари (лампы света заднего хода), Элемент подогрева автоматического пускового устройства карбюратора, Прикуриватель, Электродвигатель привода наружного зеркала заднего вида, Лампа освещения вещевого ящика, Элементы обогрева сидений
|
| 14 | 20А Клемма «30» постоянной подачи напряжения питания на сцепное устройство для буксировки |
| 15 |
20А Лампы указателей поворота (в режиме аварийной сигнализации), Плафон освещения салона, Радиоприемник, Часы, Бортовой компьютер
|
| 16 | 20А Системе впрыска топлива |
| 17 | 20А Противотуманные фары |
| 18 | 20А Элемент обогрева заднего стекла |
За прикуриватель отвечает предохранитель номер 13 на 20А.
- А – Реле-прерыватель указателей поворота и аварийном сигнализации
- B – Реле включение обогрева заднего стекла
- C – Реле стеклоочистителя
- D – Реле включение противотуманных фар
С обратной стороны блока могут находится дополнительные реле и предохранители.
- E – Реле бортового компьютера
- F – Реле заднего стеклоочистителя
- G – Реле управления дневными лампами
- H – Выключатель фар
- I – Предупреждающий зуммер
- 19 – Предохранитель центрального замка
- 20 – Предохранитель электрических стекло – подъемников
Если на автомобиле установлены омыватели фар, реле и предохранитель омывателя установлены под капотом.
