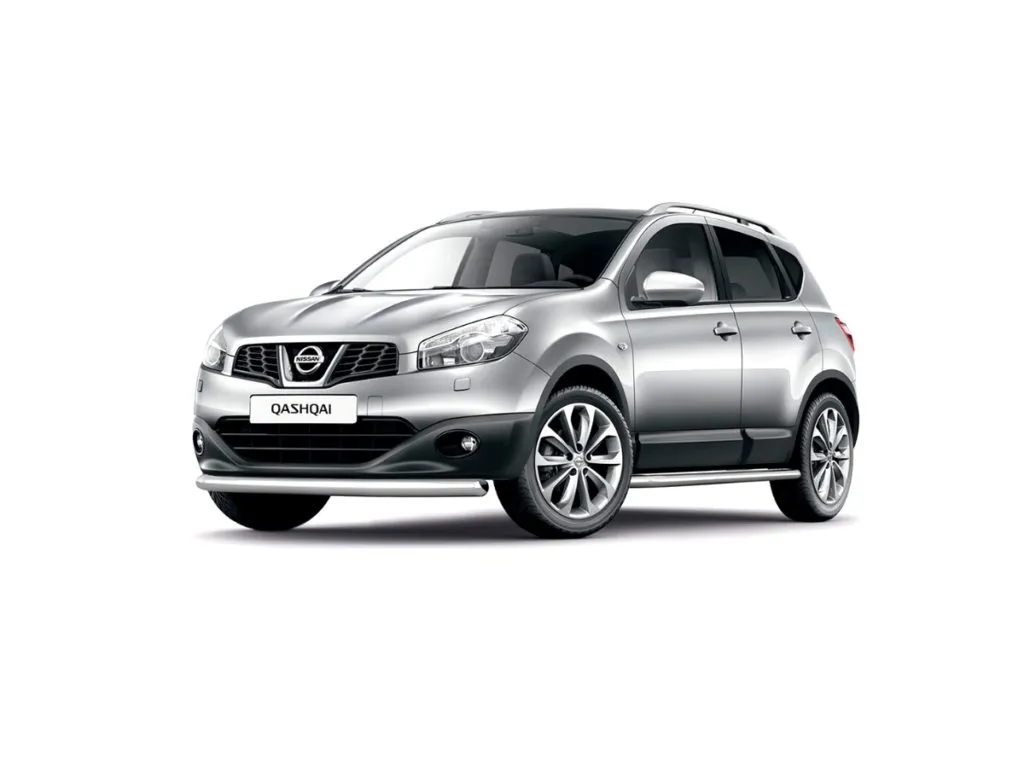

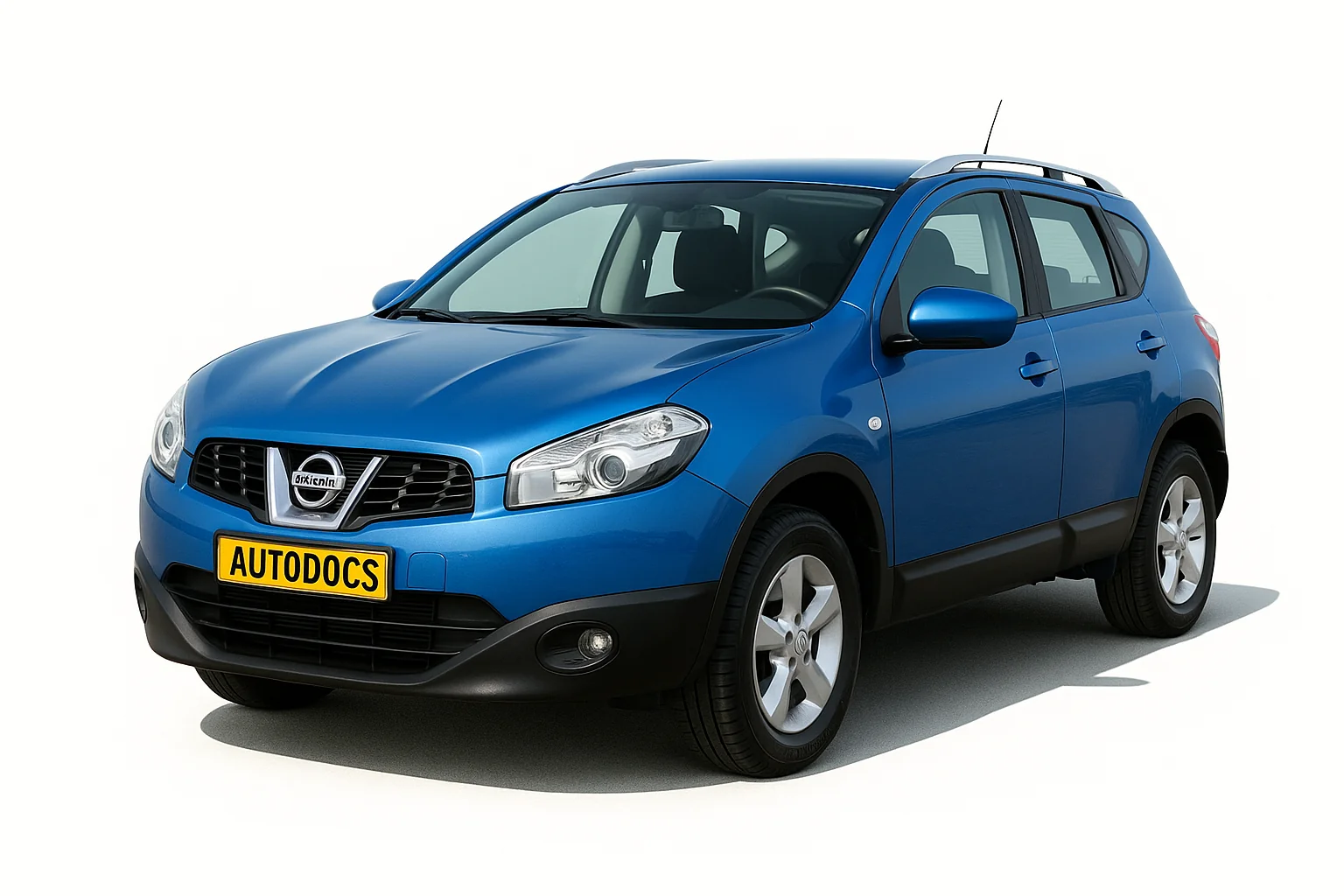

nissan qashqai j10

Nissan Qashqai J10 выпускался в 2007, 2008, 2009, 2010, 2011 и 2012 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.

Реклама

Обращаем внимание, что варианты исполнения блоков, количество их элементов, а так же схемы могут отличатся от представленных и зависят от страны поставки, года выпуска и комплектации конкретного автомобиля. Сверяйте описание с вашим, оно будет нанесено на защитную крышку блока.

Блок в салоне

В салоне Ниссан Кашкай j10 основной блок предохранителей и реле находится в нижней части панели приборов. Для доступа, просто потяните за крышку.

где находится блок предохранителей в Nissan qashqai — Nissan Qashqai J10

блока предохранителей в салоне Nissan qashqai J10
Фото схема
№AОписание
F110Аудиосистема, электропривод наружных зеркал
F215Передняя розетка (прикуриватель)
F3Резерв
F410Кондиционер, электрообогреватель салона
F515Электромотор отопителя
F615Электромотор отопителя
F710Дополнительное оборудование
F815Датчики вариатора (механическая КП)
F915Аудиосистема
F1010Лампы стоп-сигналов
F11Резерв
F1210Блок управления электрооборудованием салона
F1310Электрооборудование
F1415Розетка задняя (если установлена)
F1510Обогрев зеркал
F1610Блок управления электрооборудованием салона
F1715Электрооборудование
F1820Мото редуктор стеклоочистителя ветрового окна
F1910Подушки безопасности системы SRC
F2010Обогрев сидений
Реле
R1Реле дополнительное оборудование салона
R2Реле электровентилятора отопителя

За передний прикуриватель отвечает предохранитель номер 2 на 15А. На схеме на английском обозначен как – POWER SOCKET.

Блоки под капотом

В моторном отсеке находятся 3 блока с предохранителями и реле.

расположение блоков под капотом Nissan qashqai J10

Реклама

Блок – А

Для доступа отожмите боковой фиксатор крышки и потяните за неё.

Доступ к блоку А Nissan qashqai J10

схема блока предохранителей под капотом Nissan qashqai J10
Фото – схема
№AОбозначение
F115Обогреватель стекла
F215Обогреватель стекла
F315Противотуманные фары
F430Очиститель ветрового стекла
F515Лампа ближнего света правой фары
F615Лампа ближнего света левой фары
F710Лампа дальнего света правой фары
F810Лампа дальнего света левой фары
F910Лампы габаритных огней
F10Резерв
F1115Управление трансмиссией
F1220Блок управления двигателем
F1310Компрессор кондиционера
F1410Лампы света заднего хода
F1510Коробка передач
F1610Система управления двигателем
F1715Топливный насос
F1810Система питания (топливные форсунки)
F1910Гидро электронный блок ABS
F20Резерв
Реле
R6Реле системы зажигания
R8Реле обогреватель стекла двери задка
R16Реле малых оборотов вентилятора системы охлаждения двигателя I
R17Реле высоких оборотов вентилятора системы охлаждения двигателя II

Блок – Б

Так же как и первый, можно открыть и второй блок.

доступ к блоку Б Nissan qashqai J10

схема блока Б под капотом Nissan qashqai J10
Схема
№AНазначение
F120Турбина охладителя воздуха (турбодизель)
F210Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F310Генератор
F410Звуковой сигнал
FL560/30Электроусилитель рулевого управления, насос омывателя фар, система ABS
F640Система ABS, система курсовой устойчивости
F730Электрообогреватель салона (для автомобиля с дизельным двигателем)
F830Электрообогреватель салона
F930Электрообогреватель салона
F10Резерв
FL1150/30/40Вентилятор системы охлаждения двигателя, зажигание
F1240Блок управления электрооборудованием салона
R3Реле звукового сигнала
R4Реле вентилятора системы охлаждения двигателя
R5Реле насоса омывателя фар

Блок – В

Он находится на положительной клемме аккумулятора и состоит из плавких вставок высокой мощности.

блок на аккумуляторе Nissan qashqai J10

Реклама

Частые вопросы: предохранители и реле Ниссан кашкай j10 –

Где находится блок предохранителей на Ниссан кашкай j10 –?

Где искать блоки на Ниссан кашкай j10 –: Кондиционер, электрообогреватель салона; Электромотор отопителя; Блок управления электрооборудованием салона; Реле дополнительное оборудование салона. Назначение цепей и номиналы — в таблице на этой странице.

Какой предохранитель отвечает за прикуриватель на Ниссан кашкай j10 –?

Найдите позицию прикуривателя в таблице на странице Ниссан кашкай j10 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Какой предохранитель отвечает за магнитолу на Ниссан кашкай j10 –?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Реклама

Что делать, если не работает обогрев заднего стекла на Ниссан кашкай j10 –?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Какой предохранитель отвечает за стеклоочистители на Ниссан кашкай j10 –?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Ниссан кашкай j10 –?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Ниссан кашкай j10 –?

Схема и таблица предохранителей Ниссан кашкай j10 – — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Ниссан кашкай j10 –?

На Ниссан кашкай j10 – обычно два блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
