Nissan Qashqai j11 siguranțe și relee

Nissan Qashqai 2 generația a fost produs în anii 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 și a fost desemnat ca J11. Qashqai+2 este versiunea cu 7 locuri a lui Qashqai, cu ampatament lungit. În acest material vom prezenta descrierea siguranțelor și releelor Nissan Qashqai j11 generația 2 cu schemele blocurilor, fotografii și locațiile acestora. Vom evidenția separat siguranțele care răspund pentru brichetă.

Verificați informațiile cu schemele dumneavoastră de pe capacul blocurilor.

Cuprins

Blocurile din habitaclu

În habitaclul Nissan Qashqai j11 pot fi instalate 2 blocuri principale cu siguranțe: pe partea stângă și dreaptă a bordului (din capăt, în spatele capacului de protecție).

Blocul dreapta (poate lipsi)

Publicitate

Blocul din partea dreaptă Nissan Qashqai 2

Blocul stânga (principal)

Blocul din partea stângă

amplasarea blocului în habitaclu pe stânga Nissan Qashqai 2 — Exemplu de amplasare

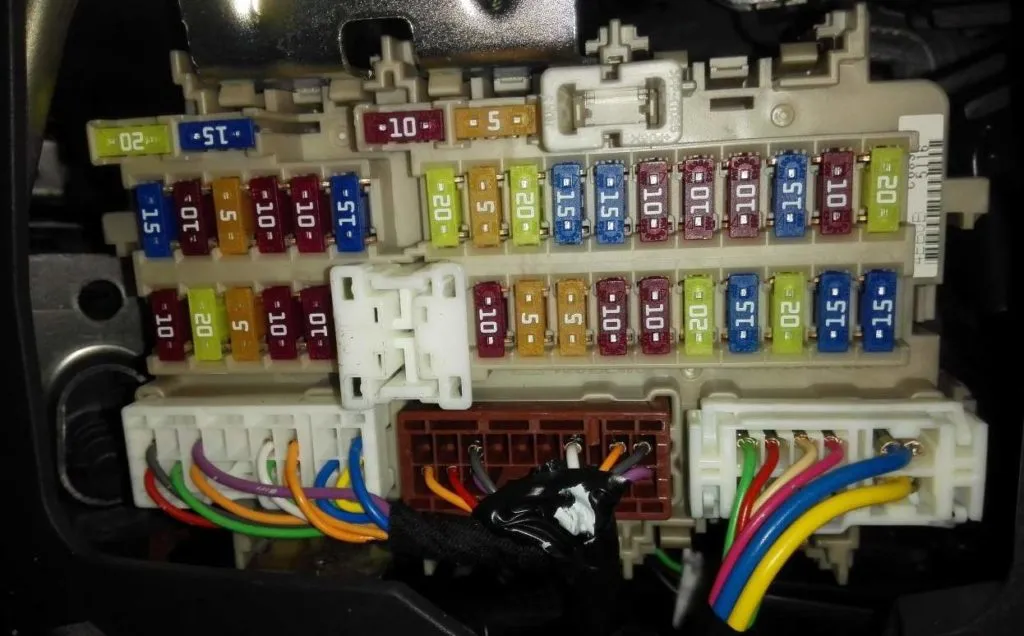

Blocul principal

Rândul cel mai de sus – siguranțe de rezervă.

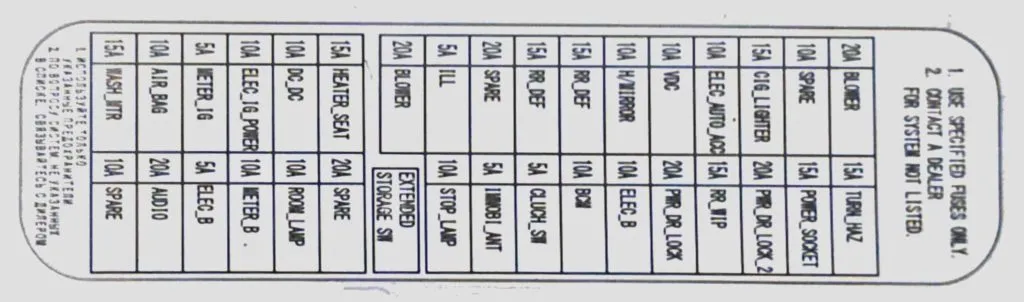

Schema siguranțelor Nissan Qashqai 2 — Schema de pe spatele capacului

Schema blocului din habitaclu Nissan Qashqai 2 — Schema blocului

Nr.	A	Descriere
1	15	Spălător parbriz
2	10	Airbag-uri
3	5	Combinație de instrumente
4	10	Unitatea de control a senzorilor de parcare, releu PTC 1, releu PTC 2, releu PTC 3, cameră frontală, iluminare bord/întrerupătoare, sistem audio, releu încălzire combustibil, conector de diagnostic, întrerupător lampă stop, senzor de distanță, oglindă retrovizoare, unitatea de control EPS, comutator multifuncțional, modul control șasiu, tracțiune integrală, frână de parcare electrică, senzor unghi volan, unitatea de control navigație, cameră vedere panoramică
5	10	Convertor DC / DC, VDC
6	15	Încălzire scaune
7	20	Instalație de încălzire, amplificator climatizare, releu de repornire motor (Engine Restart Baypass Control)
8	5	Luminea de poziție stânga spate, lampa stop stânga, iluminare plăcuță înmatriculare, iluminare torpedou, corector faruri, sistem audio, unitatea de control navigație
9		–
10	15	Încălzire lunetă
11	15	Încălzire lunetă
12	10	Încălzire oglinzi
13	10	ABS
14	10	Întrerupător lampă stop, unitatea de control climatizare, unitatea de control oglinzi, amplificator climatizare, perdea, întrerupător pedală frână
15	15	1.2L HR cu CVT, 1.6L MR16DDT, R9M (Euro3): Priza/bricheta, releu iluminare habitaclu
15	20	exceptând ↑: Priza/bricheta, releu iluminare habitaclu
16		–
17	20	Motor ventilator încălzire, rezistor, amplificator climatizare
18		–
19	20	Sistem audio, unitatea de control navigație, cameră vedere panoramică
20	5	Unitatea de electronică caroserie (BCM), sirenă, comutator multifuncțional
21	10	Combinație de instrumente
22	10	Releu iluminare habitaclu
23		–
24	10	Întrerupător lampă stop, unitatea de electronică caroserie (BCM)
25	5	Tracțiune integrală, amplificator antenă sistem imobilizator
26	5	Întrerupător blocare ambreiaj
27	10	Unitatea de electronică caroserie (BCM), comutator multifuncțional
28	10	Frână de parcare electrică, conector de diagnostic, tracțiune integrală, iluminare bord/întrerupătoare, releu geamuri electrice, releu pliere oglinzi, releu deschidere oglinzi
29	20	1.2L HR cu CVT, 1.6L MR16DDT, R9M (Euro3): Unitatea de electronică caroserie (BCM)
29	15	exceptând ↑: Unitatea de electronică caroserie (BCM)
30	15	Închidere centralizată, unitatea de electronică caroserie (BCM)
31	20	1.2L HR cu CVT, 1.6L MR16DDT, R9M (Euro3): Ștergător, unitatea de electronică caroserie (BCM)
31	15	exceptând ↑: Ștergător, unitatea de electronică caroserie (BCM)
32	15	1.2L HR cu CVT, 1.6L MR16DDT, R9M (Euro3): Priza spate/bricheta
32	20	exceptând ↑: Priza spate/bricheta
33	15	1.2L HR cu CVT, 1.6L MR16DDT, R9M (Euro3): Avarii și semnalizatoare direcție
33	10	exceptând ↑: Avarii și semnalizatoare direcție

Publicitate

Pentru brichete răspund siguranțele 15 (față) și 32 (spate).

blocul din habitaclu Nissan Qashqai 2 brichetă

Elementele individuale ale releelor se află pe partea inversă a blocului.

Relee în habitaclu Nissan Qashqai 2

Releu sistem de aprindere
Releu ventilator frontal motor
Releu ceață spate
Releu auxiliar

Blocul suplimentar

Schema blocului 2 Nissan Qashqai 2 — Schema

Nr.	A	Descriere
71	10	Senzor unghi volan
72	10	Combinație de instrumente
73	10	Sistem audio, unitatea de control navigație, cameră vedere panoramică
74	10	Unitatea de control cutie de viteze (TCM)
75		–
76	10	Unitatea de control climatizare, amplificator climatizare
77	10	ABS
78		–
79	10	Releu pompă ulei
80	20	Sistem audio, unitatea de control navigație, cameră vedere panoramică
81	10	Unitatea de control cutie de viteze (TCM)
Relee
R1		Releu auxiliar
R2		Aprindere

Separat, sub bord, pot fi instalate unele elemente suplimentare. De exemplu, siguranțe: Releu pompă ulei și Unitatea de control cutie de viteze (TCM).

Blocurile sub capotă

Blocurile de montaj

Acestea se află în compartimentul motor pe partea stângă, sub conducta de admisie aer. Un exemplu de acces este prezentat în figură.

Acces la blocul de montaj în Nissan Qashqai 2

Publicitate

Blocul A

1 Bloc de montaj Nissan Qashqai 2 — Fotografie a primului bloc de montaj

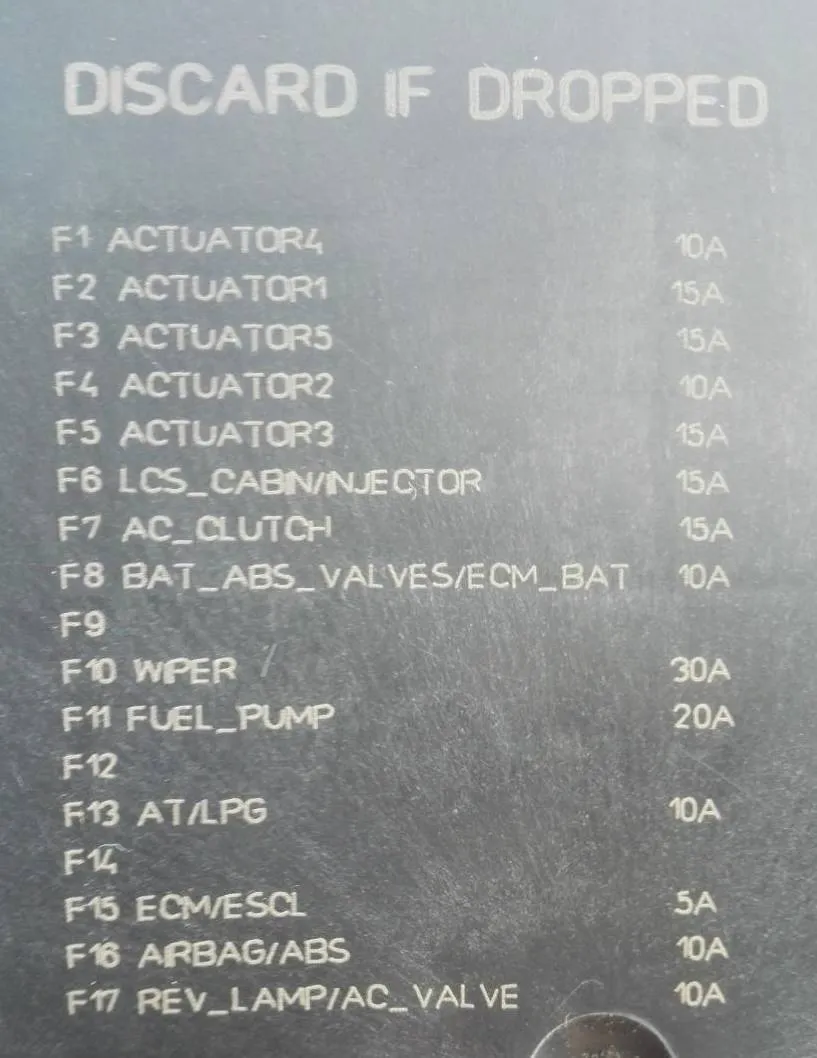

1 Bloc de montaj descriere Nissan Qashqai 2 — Denumirea de pe capac

schema blocului de montaj A Nissan Qashqai 2 — Schema

Nr.	A	Denumire
81	10	Unitatea de control motor
82	15	Unitatea de control motor,
83	15	Clapetă de accelerație, unitatea de control motor, supapă adsorbitor (EVAP), senzor debit masic aer, bobine de aprindere, releu principal, supapă de evacuare, supapă de admisie, pompă combustibil înaltă presiune, injectoare, bloc siguranțe în compartimentul motor, senzor raport aer-combustibil, încălzitor combustibil, senzor prezență apă în combustibil, supapă bypass lichid răcire
84	10	Unitatea de control motor, supapă galerie admisie, supapă de evacuare distribuție, supapă de admisie distribuție, supapă intermediară distribuție
85	15	Senzor raport aer-combustibil, senzor oxigen încălzit, supapă turbocompresor, unitatea de control motor, unitatea de control bujii incandescență
86	15	Injectoare, bobine de aprindere, bloc siguranțe
87	15	Releu compresor aer condiționat
88		Nu se utilizează
89		Nu se utilizează
90	30	Releu ștergător frontal, motor ștergător frontal
91	20	Releu pompă combustibil
92		Nu se utilizează
93	10	Unitatea de control motor, unitatea de control cutie, senzor domeniu transmisie, bloc siguranțe în compartimentul motor, senzor poziție neutră, senzor viteză primar, senzor viteză secundar, senzor turație, senzor marșarier / neutru
94		Nu se utilizează
95	5	Blocare volan
96	10	Releu repornire (start-stop)
97	10	Lampă combinată față dreapta, lampă combinată față stânga, compresor, senzor domeniu transmisie, bloc siguranțe în compartimentul motor, senzor poziție neutră, întrerupător viteză spate, senzor marșarier / neutru

Blocul B

2 Bloc de montaj B Nissan Qashqai 2 — Fotografie a celui de-al doilea bloc de montaj

2 Bloc de montaj B descriere Nissan Qashqai 2 — Schema de pe capacul blocului

Schema blocului sub capotă 2 Nissan Qashqai 2 — Schema

Nr.	A	Denumire
34	15	Releu claxon
35	30	Diesel: Releu PTC 2
36	30	Diesel: Releu PTC 3
37	30	Diesel: Releu PTC 1
38	30	Frână de parcare electrică
39	30	Conector opțional
40		–
41	30	Frână de parcare electrică
F	50	ESP
G	30	ABS
H	50	ESP
I	30	Releu spălător faruri
J		–
K	40	ABS
L	30	Releu demaror, releu aprindere (siguranțe: “1”, “2”, “3”, “4”, “10”, “11”, “12”)
M	50	Releu geamuri electrice, geamuri electrice, perdea, acționare electrică scaune
R1		Releu claxon

Blocurile sub far

În spatele barei de protecție, sub farul stânga, pot fi instalate blocuri suplimentare cu siguranțe și relee.

amplasarea blocului sub far Nissan Qashqai 2

Publicitate

bloc sub far 1 Nissan Qashqai 2 — Bloc 1 – exemplu foto

schema blocului sub far 1 Nissan Qashqai 2 — Exemplu de schemă a primului bloc

Fuel_heater – încălzire combustibil, RAD_FAN – ventilator radiator.

bloc sub far 2 Nissan Qashqai 2 — Bloc 2 – fotografie

schema blocului sub far 2 Nissan Qashqai 2 — Schema celui de-al doilea bloc sub far

Nr.	Denumire
HEATED SCREEN	Încălzire parbriz
H/LAMP WASHER RELAY	Releu spălător faruri
ANTI THEFT HORN RELAY	Releu claxon sistem imobilizator
HEATED FRONT SCREEN RELAY	Releu încălzire parbriz

Blocul pe acumulator

Acesta este amplasat pe borna pozitivă a bateriei și este format din inserții fuzibile de mare putere.

blocul pe acumulator Nissan Qashqai 2

Schema blocului pe acumulator Nissan Qashqai 2 — Schema

Nr.	A	Destinație
A	450	Demaror, releu de repornire motor (Engine Restart Baypass Relay)
B	450	Alternator
C	100	Releu auxiliar (siguranțe: “13”, “14”, “15”), releu încălzire lunetă (siguranțe: “10”, “11”, “12”), releu încălzire (siguranțe: “7”, “17”), releu ștergător frontal, far dreapta, lampă spate dreapta, ceață față dreapta, siguranțe: “19”, “20”, “21”, “22”, “24”, “25”, “26”, “27”, “28”, “29”, “30”, “31”, “32”, “33”, “57”, “58”, “U”
D	100	Releu aprindere (siguranțe: “56”, “61”, “63”, “65”, “67”), releu climatizare, releu ventilator sistem răcire motor 1, far stânga, lampă spate stânga, ceață față stânga, siguranțe: “P”, “Q”
E	50	Siguranțe: “R”, “S”, “T”, “42”, “44”, “45”, “46”
U	100	Far dreapta, lampă spate dreapta, ceață față dreapta, unitatea de control bujii incandescență, unitatea de control termoplunjer, siguranța: “58”
V	100	Siguranțe: “F”, “G”, “H”, “I”, “K”, “L”, “M”, “34”, “35”, “36”, “37”, “38”, “39”, “41”, “N”, “O”,

Detalii: Ultima actualizare: 01 Septembrie 2026
