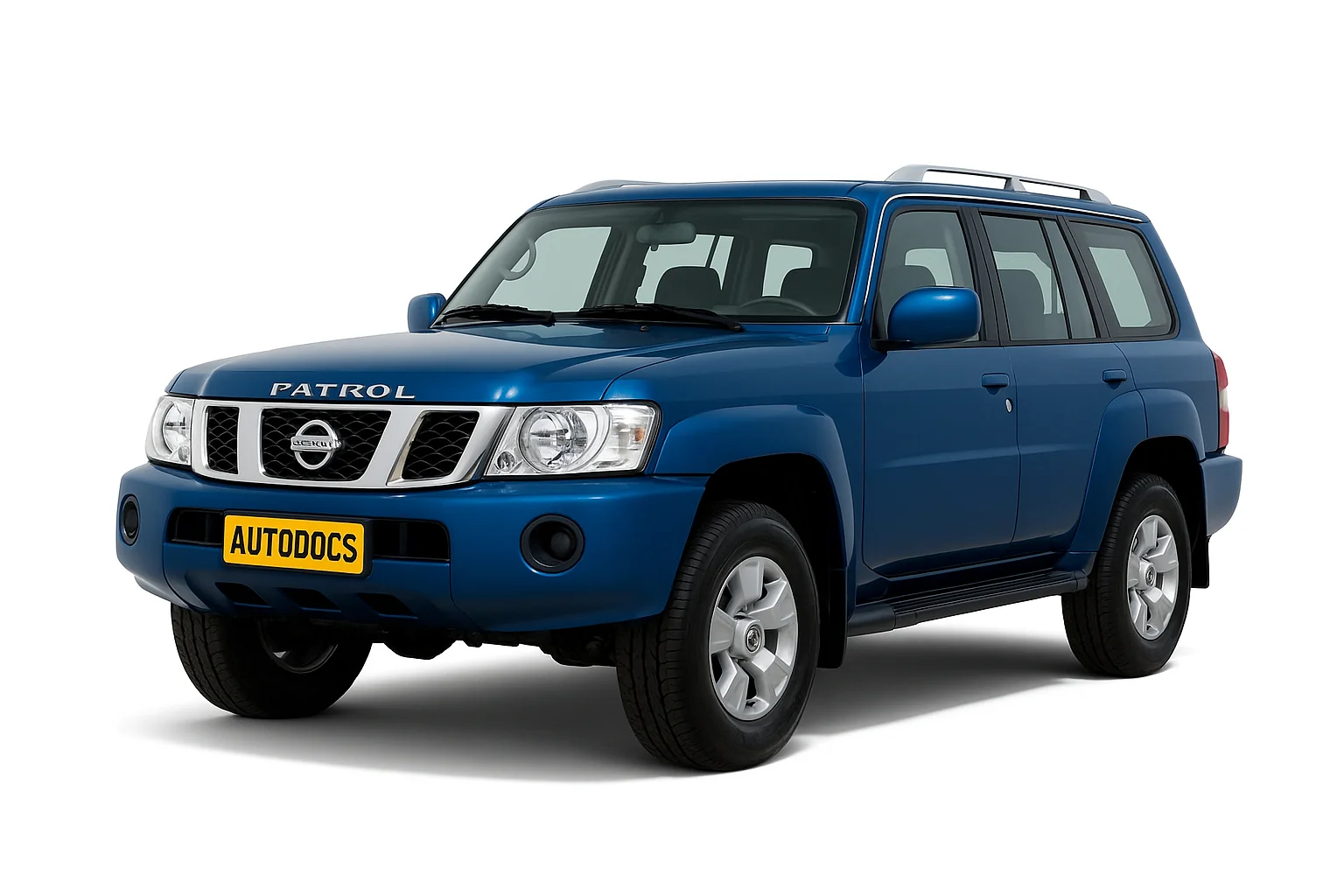

Nissan Patrol выпускался в 1951 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
- Y60 – 4 поколение, годы выпуска 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997
- Y61 – 5 поколение, годы выпуска 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013
- Y61 – 6 поколение, годы выпуска 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и по настоящее время
Схемы блоков, вариант их исполнения, а так же расположения могут отличатся и зависят от региона поставки, года выпуска и комплектации автомобиля. Сверяйте описание с Вашим на крышке блоков. Перевод назначения на русский представлен в конце статьи.
Y60
Блок в салоне
Монтажный блок предохранителей моделей с правосторонним рулевым управлением расположен под правым углом панели приборов, а у левосторонних – слева. Тут же находятся следующие реле: вентилятора отопителя, вспомогательных аксессуаров и зажигания.
Пример расположения
| № | Описание |
|---|---|
| 1 | Левая фара |
| 2 | Правая фара |
| 3 | Контролер двигателя |
| 4 | |
| 5 | Подогрев сидений |
| 6 | Поворотники |
| 7 | Контроллер АКПП |
| 8 | Приводной мотор вентилятора заднего отопителя |
| 9 | Часы, аудиосистема |
| 10 | Приводной мотор вентилятора кондиционера |
| 11 | Прикуриватель |
| 12 | |
| 13 | Стеклоочистители и стеклоомыватели |
| 14 | Стеклоочистители и стеклоомыватели лобового стекла |
| 15 | Стеклоочистители и стеклоомыватели заднего стека |
| 16 | Мотор вентилятора |
| 17 | Обогреватель заднего стекла |
| 18 | Противотуманные фары |
| 19 | Стопсигналы |
| 20 | Звуковой сигнал |
| 21 | Часы салонное освещение |
| 22 | Дверной замок |
| 23 | Задние фонари |
| а | аккумулятор |
| б | зажигание |
| в | аксессуары |
| г | аксессуары |
| д | аккумулятор |
За прикуриватель отвечает предохранитель номер 11. Сверяйте с вашей схемой.
Блоки под капотом
Предохранители и реле системы электрооборудования расположены в различных точках автомобиля. Реле вспомогательный аксессуаров, систем зажигания и отопления расположены в монтажном блоке предохранителей. Прочие реле закреплены в металлической крышке вблизи батареи.
| № | Обозначение |
|---|---|
| 1 | реле управления EFI |
| 2 | реле топливного насоса |
| 3 | реле вентилятора радиатора |
| 4 | реле очистителей ветрового стекла |
| 5 | реле ПАРКОВКА/НЕЙТРАЛЬ |
| 6 | предохранитель топливного насоса |
Расположение плавких вставок
Таймер блокировки дверей, прерыватель контура и реле электропривода стеклоподъемников расположены позади вещевого ящика.
Y61
Общее расположение блоков
| № | Назначение |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Электронный блок управления кондиционером |
| 3 | Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 4 | Реле звукового сигнала противоугонной системы |
| 5 | Аккумуляторная батарея |
| 6 | Блок управления центральным замком 1 |
| 7 | Блок управления центральным замком 2 |
| 8 | Реле центрального замка |
| 9 | Реле указател я поворота |
| 10 | Блок управления системой поддержания скорости (круиз-контроль) |
| 11 | Диагностический разъем (DLC) |
| 12 | Реле системы освещения в дневное время |
| 13 | Блок управления блокировкой дифференциала- за приборной панелью |
| 14 | Реле электропривода стеклоподъемников |
| 15 | Электронный блок управления двигателем |
| 16 | Реле системы управления двигателем |
| 17 | Блок управления топливным насосом |
| 18 | Реле топливного насоса |
| 19 | Блок предохранителей/ реле, моторный отсек 1 |
| 20 | Блок предохранителей/ реле, моторный отсек 2 |
| 21 | Блок предохранителей/ реле, моторный отсек З |
| 22 | Блок предохранителей/ реле, моторный отсек 4-двигатель ТВ48 с АКПП |
| 23 | Блок предохранителей/ реле.приборная панель |
| 24 | Блок управления ксеноновыми фарами 1 |
| 25 | Блок управления ксеноновыми фарами 2 |
| 26 | Блок управления свечами накаливания |
| 27 | Реле свечей накаливания 1 |
| 28 | Реле свечей накаливания 2 |
| 29 | Резистор электродвигателя вентилятора отопителя |
| 30 | Звуковой сигнал 1 |
| 31 | Звуковой сигнал 2 |
Блок в салоне
Находится с лева под приборной панелью, за защитной крышкой.
| № | A | Расшифровка |
|---|---|---|
| 1 | Реле электродвигателя вентилятора отопителя | |
| 2 | Реле основных целей зажигания | |
| 3 | Реле вспомогательных цепей зажигания | |
| F1 | 15 | |
| F2 | 15 | |
| F3 | 20 | Очиститель/ омыватель лобового стекла |
| F4 | 15 | |
| F5 | 15 | |
| F6 | 10/20 | |
| F7 | 7,5 | Система ABS/ ESP |
| F8 | 7,5 | |
| F9 | 7,5 | |
| F10 | 10 | Аудио система |
| F11 | 7,5 | Указатели повороти аварийная сигнализация |
| F12 | 7,5 | |
| F13 | 15 | Прикуриватель |
| F14 | 10 | |
| F15 | 10 | |
| F16 | 10 | Система SRS |
| F17 | 15 | |
| F18 | 10 | Очиститель/ омыватель заднего стекла |
| F19 | 15 | 2002: Омыватели фар |
| F20 | 10 | |
| F21 | 10 | Система управления двигателем |
| F22 | 15 | |
| F23 | 7,5 | Электропривод зеркал |
| F24 | 7,5 | |
| F25 | 10 | |
| F26 | 7,5 | |
| F27 | 15 | Подкачивающий топливный насос |
| F28 | 10 |
За прикуриватель отвечает предохранитель номер 13 на 15А.
Блоки реле и предохранителей под капотом
Монтажный блок предохранителей
| № | A | Описание |
|---|---|---|
| FA | 100 | Свечи накаливания |
| FB | 100/120 | Генератор |
| FC | 30/40 | Электродвигатель вентилятора системы охлаждения |
| FD | 30/40 | |
| FE | 40 | |
| FF | 80 | 2002: Блок предохранителей/ реле приборной панели |
| FG | 50 | |
| FH | 30/40 | |
| FI | 30 | Системa ABS/ ESР |
| FJ | 30 | Цепи замка зажигания |
| F41 | 7,5/20 | |
| F42 | 7.5/20 | |
| F43 | 15 | |
| F44 | 20 | |
| F45 | 10/15 | Обогреватель лобового стекла |
| F46 | 15 | Прикуриватель |
| F47 | 7,5 | Генератор |
| F48 | 10 | Указатели поворота и аварийная сигнализация |
| F49 | 7,5/10/15/20 | |
| F50 | 7,5/10/20 | |
| F51 | 15 | |
| F52 | 15 | |
| F53 | 15 | Противотуманные фары |
| F54 | 10 | |
| F55 | 15 | 2002: Электродвигатель вентилятора системы охлаждения |
| F56 | 10 | Аудио система |
Отдельно могут находится дополнительные предохранители: F61 – (15А) Обогреватель лобового стекла, F62 – Не используется, F63 – (20А) Омыватели фар, F64 – (10А) Аудиосистема.
Блоки с реле
| № | Описание |
|---|---|
| 1 | |
| 2 | — |
| 3 | Дизель: Реле системы управления трансмиссией |
| 4 | Реле противотуманных фар |
| 5 | Реле обогревателя заднего стекла |
| 6 | Реле системы кондиционирования |
| 7 | |
| 8 | |
| 9 | Реле звукового сигнала |
| 10 | |
| 11 | |
| 12 | Реле системы 4WD |
| № | Обозначения |
|---|---|
| 1 | |
| 2 | Реле фонарей заднего хода |
| 3 | Реле блока управления дроссельной заслонкой |
| 4 | Реле запрещения запуска (“PVN”) |
| 5 |
Y63
Блок с салоне
Пример доступа
За прикуриватель отвечает предохранитель номер 12 на 20А.
Актуальное описание на обратной стороне защитной крышки.
Блоки под капотом
В моторном пространстве расположены несколько блоков с предохранителями и реле.
Описание для Вашей модели будет находится на обратной стороне защитной крышки блоков.
Перевод обозначений на русский
В нашем материале не полно представлена информация с описанием назначения элементов. Поэтому мы подготовили перевод обозначений с крышек блоков на и собрали все в один файл. Ознакомиться с ним можете тут.
Частые вопросы: предохранители и реле Ниссан патрол –
Где находится блок предохранителей на Ниссан патрол –?
Где искать блоки на Ниссан патрол –: Аккумуляторная батарея; Блок управления блокировкой дифференциала- за приборной панелью; Блок предохранителей/ реле, моторный отсек 1; Блок предохранителей/ реле, моторный отсек 2. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ниссан патрол –?
Найдите позицию прикуривателя в таблице на странице Ниссан патрол – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ниссан патрол – — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ниссан патрол –?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ниссан патрол –?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ниссан патрол –?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ниссан патрол –?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ниссан патрол –?
Схема и таблица предохранителей Ниссан патрол – — на этой странице: Y60, Y61, Y63. Сохраните страницу — номиналы соответствуют штатной комплектации.
