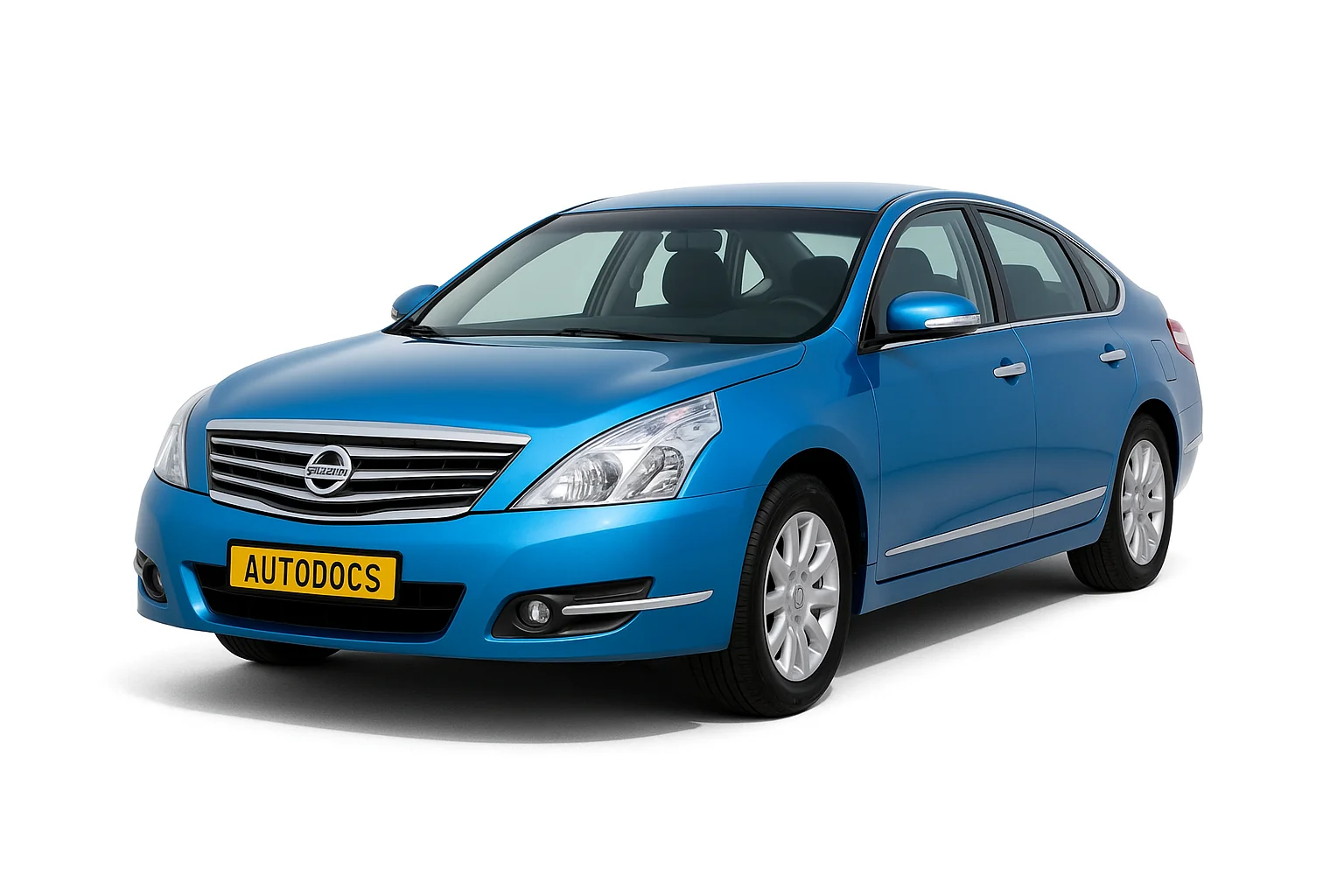

Nissan Teana выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
В зависимости от комплектации, года выпуска и страны поставки возможны отличия в блоках. Сверяйте актуальное описание с вашим на обратной стороне защитной крышки.
j31
Блок в салоне
Он расположен за перчаточным ящиком. Пример доступа к нему, а так же замену предохранителя прикуривателя смотрите в в видео.
| № | A | Описание |
|---|---|---|
| 1 | 10 | Блок управления двигателем |
| 2 | 10 | Сигнал стартера |
| 3 | 10 | Подогрев сидений |
| 4 | 10 | Аудиосистема |
| 5 | 15 | Розетка |
| 6 | 10 | Обогрев зеркал, электропривод зеркал, бесключевой доступ, кондиционер, корректор фар, задний противотуманный фонарь, передние противотуманные фары, подсветка комбинации приборов, антенна, омыватель фар, аудиосистема, комбинированный переключатель, задние фонари, AV модуль |
| 7 | 15 | Прикуриватель |
| 8 | 10 | Подогрев сидений, кондиционер |
| 9 | 10 | Память сидений |
| 10 | 15 | Кондиционер |
| 11 | 15 | Кондиционер |
| 12 | 10 | Круиз-контроль, диагностический разъем, датчик скорости, селектор коробки передач, индикаторы коробки передач, система динамического контроля устойчивости автомобиля (VDC), бес ключевой доступ, противоугонная система Nissan (NATS), система адаптивного освещения (AFS), задняя шторка, зуммер, подсветка панели приборов, комбинация приборов, аудиосистема, обогрев заднего стекла, подогрев сидений, корректор фар, задние фонари, кондиционер |
| 13 | 10 | SRS |
| 14 | 10 | Комбинация приборов: подсветка панели приборов, зуммер, индикаторы коробки передач, селектор коробки передач (PNP), круиз контроль, диагностический разъем, ручной режим переключения передач (CVT), ABS, система динамического контроля устойчивости автомобиля (VDC), SRS, бесключевой доступ, задняя шторка, система зарядки, фары, передние противотуманные фары, задний противотуманный фонарь, указатели поворота и аварийная сигнализация, задние фонари, лампы заднего хода, AV модуль |
| 15 | 15 | Вентиляция сидений, омыватель фар, омыватель стекла |
| 16 | Не используется | |
| 17 | 15 | Центральный замок, круиз контроль, диагностический разъем, блок управления коробкой передач, датчик температуры масла коробки передач, блок управления двигателем, селектор коробки передач, ручной режим переключения передач (CVT), система динамического контроля устойчивости автомобиля (VDC), бесключевой доступ, противоугонная система Nissan (NATS), замок багажника, стеклоподъемники, люк, обогрев заднего стекла, электропривод сидений, память сидений, корректор фар, фары, передние противотуманные фары, задний противотуманный фонарь, указатели поворота и аварийная сигнализация, комбинированный переключатель, задний переключатель, подсветка панели приборов, комбинация приборов, освещение салона, зуммер, индикаторы коробки передач, AV модуль |
| 18 | 15 | Селектор коробки передач, центральный замок, бесключевой доступ, противоугонная система Nissan (NATS), память сидений, освещение салона, зуммер |
| 19 | 10 | Подушки двигателя, диагностический разъем, ручной режим переключения передач (CVT), система динамического контроля устойчивости автомобиля (VDC), бесключевой доступ, противоугонная система Nissan (NATS), кондиционер, задние фонари, подсветка панели приборов, комбинация приборов, зуммер, AV модуль, индикаторы коробки передач |
| 20 | 10 | Стоп-сигналы, выключатель стоп-сигналов, круиз контроль, система динамического контроля устойчивости автомобиля (VDC), ABS, селектор коробки передач |
| 21 | 10 | Освещение салона, подсветка зеркала в козырьке |
| 22 | 10 | Крышка бензобака |
| S | Запасной предохранитель |
За прикуриватель отвечает предохранитель номер 7 на 15А
| № | Назначение |
|---|---|
| R1 | Реле подогрева сидений |
| R2 | Реле отопителя |
| R3 | Реле дополнительного оборудования |
Отдельно с правой стороны может находится реле обогрева заднего стекла.
Блоки под капотом
В моторном отсеке находятся 2 основных блока с реле и предохранителями, и плавкие вставки на плюсовой клемме аккумулятора.
Блок справа
Находится рядом с бочком омывающей жидкости.
| № | A | Назначение элементов |
|---|---|---|
| Предохранители | ||
| 71 | 15 | Габаритные огни |
| 72 | 10 | Дальний свет с правой стороны |
| 73 | 20 | Реле стеклоочистителя |
| 74 | 10 | Дальний свет с левой стороны |
| 75 | 20 | Обогрев заднего стекла |
| 76 | 10 | Ближний свет с правой стороны |
| 77 | 15 | Главное реле, блок управление двигателем, противоугонная система Nissan (NATS) |
| 78 | 15 | Блок предохранителей и реле |
| 79 | 10 | Реле кондиционера |
| 80 | Не используется | |
| 81 | 15 | Реле топливного насоса |
| 82 | 10 | Антиблокировочная система (ABS), система динамического контроля устойчивости автомобиля (VDC) |
| 83 | 10 | Блок управления двигателем, датчик скорости, блок управления коробкой передач, датчик температуры масла коробки передач, датчик оборотов (CVT), стартер |
| 84 | 10 | Стеклоочиститель и омыватель |
| 85 | 15 | Подогреваемый кислородный датчик |
| 86 | 15 | Ближний свет с левой стороны |
| 87 | 15 | Дроссельная заслонка |
| 88 | 15 | Передние противотуманные фары |
| 89 | 10 | Блок управления двигателем |
| Реле | ||
| R1 | Главное реле | |
| R2 | Реле дальнего света фар | |
| R3 | Реле ближнего света фар | |
| R4 | Реле стартера | |
| R5 | Реле зажигания | |
| R6 | Реле вентилятора системы охлаждения 3 | |
| R7 | Реле вентилятора системы охлаждения 1 | |
| R8 | Реле вентилятора системы охлаждения 2 | |
| R9 | Реле дроссельной заслонки | |
| R10 | Реле топливного насоса | |
| R11 | Реле противотуманных фар | |
Блок с лева
Расположен рядом с аккумулятором.
| № | A | Обозначение |
|---|---|---|
| 1 | 30 | Омыватель фар |
| 2 | 40 | Антиблокировочная система (ABS), система динамического контроля устойчивости автомобиля (VDC) |
| 3 | 30 | Антиблокировочная система (ABS) |
| 4 | 50 | Стеклоподъемники, центральный замок, обогрев заднего стекла, люк, бесключевой доступ, противоугонная система Nissan (NATS),память сидений, вентиляция сидений, фары, корректор фар, передние противотуманные фары, задний противотуманный фонарь, указатели поворота и аварийная сигнализация, комбинированный переключатель, задний переключатель, подсветка панели приборов, комбинация приборов, освещение салона, зуммер, индикаторы коробки передач, омыватель фар |
| 5 | Не используется | |
| 6 | 10 | Генератор |
| 7 | 10 | Звуковой сигнал |
| 8 | 10 | Система адаптивного освещения (AFS) |
| 9 | 15 | Аудиосистема |
| 10 | 10 | Реле обогрева заднего стекла, обогрев зеркал |
| 11 | Не используется | |
| 12 | Не используется | |
| 13 | 40 | Замок зажигания |
| 14 | 40 | Вентилятор системы охлаждения |
| 15 | 40 | Вентилятор системы охлаждения |
| 16 | 50 | Система динамического контроля устойчивости автомобиля (VDC) |
| Реле | ||
| R1 | Реле звукового сигнала | |
| R2 | Реле стеклоочистителя | |
Предохранители высокой мощности
Они расположены на плюсовой клемме аккумуляторной батареи.
| № | A | Назначение |
|---|---|---|
| A | 120 | Генератор, предохранители: B, C |
| B | 80 | Блок предохранителей в моторном отсеке (№2) |
| C | 60 | Реле дальнего света фар, реле ближнего света фар, предохранители: 71, 75, 87, 88 |
| D | 80 | Предохранители: 17, 18, 19, 20, 21, 22 (блок предохранителей в салоне) |
| E | 100 | Реле зажигания, предохранители: 77, 78, 79 (блок предохранителей в моторном отсеке (№1)) |
j32
Блок в салоне
Находится в панели приборов, за перчаточным ящиком.
| № | A | Описание |
|---|---|---|
| 1 | 15 | Подогрев передних сидений |
| 2 | 10 | Подушки безопасности |
| 3 | 10 | ASCD переключатель, Выключатель стоп-сигналов, Корректор фар, Диагностический разъем, Блок управления кондиционером, Датчика угла поворота рулевого колеса, Блок управления кузовной электроникой (BCM), Переключатель подогрева сидений, Датчик газа, Ионизатор, Задняя шторка, Переключатель вентиляции передних сидений, Переключатель вентиляции заднего сидения, Блок вентиляции сидений, Подушки двигателя |
| 4 | 10 | Комбинация приборов, Селектор коробки передач, Реле лампы заднего хода, AV модуль |
| 5 | 10 | Крышка бензобака |
| 6 | 10 | Диагностический разъем, Кондиционер, Разъем ключа, Зуммер ключа |
| 7 | 10 | Стоп-сигналы, Блок управления кузовной электроникой (BCM) |
| 8 | Не используется | |
| 9 | 10 | Разъем ключа, Кнопка запуска |
| 10 | 10 | Память сидений, Блок управления кузовной электроникой (BCM) |
| 11 | 10 | Панель приборов, Блок управления коробкой передач |
| 12 | Запасной предохранитель | |
| 13 | Запасной предохранитель | |
| 14 | Не используется | |
| 15 | 10 | Обогрев зеркал, Кондиционер |
| 16 | Не используется | |
| 17 | 20 | Обогрев заднего стекла |
| 18 | Не используется | |
| 19 | Не используется | |
| 20 | Прикуриватель | |
| 21 | 10 | Аудиосистема, Дисплей, Аудиосистема BOSE, Блок управления кузовной электроникой (BCM), Мультифункциональный переключатель, DVD плеер, Переключатель зеркал, AV модуль, Блок навигации, Камера, Блок переключателей задних пассажиров, Кондиционер |
| 22 | 15 | Розетка |
| 23 | 15 | Реле отопителя |
| 24 | 15 | Реле отопителя |
| 25 | Запасной предохранитель | |
| 26 | Не используется |
За прикуриватель отвечает предохранитель номер 20 на 15А.
| № | Назначение |
|---|---|
| R1 | Реле зажигания |
| R2 | Реле обогрева заднего стекла |
| R3 | Реле дополнительного оборудования |
| R4 | Реле отопителя |
Блоки под капотом
Два основных блока находятся с левой стороны, под защитной крышкой.
Блок 1
| № | A | Расшифровка |
|---|---|---|
| 1 | 15 | Реле топливного насоса, Топливный насос с датчиком уровня топлива |
| 2 | 10 | Реле вентилятора системы охлаждения 2,3, Селектор коробки передач |
| 3 | 10 | Датчик скорости (первичный, вторичный), Блок управления коробкой передач |
| 4 | 10 | Блок управления двигателем, Форсунки |
| 5 | 10 | Датчик рыскания, ABS |
| 6 | 15 | Лямбда-зонд, Подогреваемый кислородный датчик |
| 7 | 10 | Насос омывателя |
| 8 | 10 | Рулевая колонка |
| 9 | 10 | Реле кондиционера, Вентилятор кондиционера |
| 10 | 15 | Катушки зажигания, Электромагнитный клапан 1,2 системы VIAS, Электромагнитный клапан системы регулирования фаз ГРМ, Конденсатор, Блок управления двигателем, Датчик массового расхода воздуха, Электромагнитный клапан продувки адсорбера |
| 11 | 15 | Блок управления двигателем, Дроссельная заслонка |
| 12 | 10 | Корректор фар, Передние габаритные огни |
| 13 | 10 | Задние габаритные огни, Освещение салона, Освещение номерного знака, Лампа освещения вещевого ящика, Переключатель задней шторки (передний/задний), Блок переключателей задних пассажиров, Переключатель вентиляции сидений, Переключатель подогрева сидений, Подсветка ручек дверей, Выключатель VDC, Переключатель корректора фар, Кондиционер, Кнопка открывания багажника, Мульти функциональный переключатель, Комбинированный переключатель, Выключатель аварийной сигнализации, Аудиосистема, AV модуль, Управление подсветкой, DVD плеер, Корректор фар, Блок навигации, Переключатель зеркал |
| 14 | 10 | Дальний свет с левой стороны |
| 15 | 10 | Дальний свет с правой стороны |
| 16 | 15 | Ближний свет с левой стороны |
| 17 | 15 | Ближний свет с правой стороны |
| 18 | 15 | Передние противотуманные фары |
| 19 | Не используется | |
| 20 | 30 | Стеклоочиститель |
| Реле | ||
| R1 | Реле вентилятора системы охлаждения 1 | |
| R2 | Реле стартера | |
Блок 2
| № | A | Назначение |
|---|---|---|
| 1 | 40 | Вентилятор системы охлаждения |
| 2 | 40 | Реле зажигания, Блок предохранителей и реле, Предохранители: 1, 2, 3, 4 (блок предохранителей в салоне) |
| 3 | 40 | Реле вентилятора системы охлаждения 2,3 |
| 4 | 40 | Омыватель фар |
| 5 | 15 | Вентиляция заднего сидения |
| 6 | 15 | Звуковой сигнал |
| 7 | 10 | Генератор |
| 8 | 15 | Вентиляция переднего сидения |
| 9 | Не используется | |
| 10 | 15 | Аудиосистема |
| 11 | 15 | Аудиосистема Bose |
| 12 | 15 | Аудиосистема, Дисплей, DVD плеер, AV модуль, Блок навигации, Камера |
| 13 | 40 | Блок управления кузовной электроникой (BCM) |
| 14 | 40 | ABS |
| 15 | 30 | ABS |
| 16 | 50 | VDC |
| № | Назначение |
|---|---|
| R1 | Реле звукового сигнала |
| R2 | Реле вентилятора системы охлаждения |
Предохранители высокой мощности
Они размещаются на плюсовой клемме аккумуляторной батареи.
| № | A | Расшифровка |
|---|---|---|
| А | 250 | Стартер, Генератор, Предохранитель № B,C |
| B | 100 | Блок предохранителей в моторном отсеке (№2) |
| C | 60 | Передние противотуманные фары, Реле дальнего света фар, Реле ближнего света фар, Реле габаритных огней, Предохранители: 18 – передние противотуманные фар, 20 – стеклоочиститель (блок предохранителей в моторном отсеке (№1)) |
| D | 100 | Реле отопителя, Реле обогрева заднего стекла, Предохранители: 5, 6, 7, 9, 10, 11 (блок предохранителей в салоне) |
| E | 80 | Реле зажигания, Предохранители: 8, 9, 10, 11 (блок предохранителей в моторном отсеке (№1)) |
Руководство по эксплуатации
j33
Блок в салоне
Находится в панели приборов, как и у предыдущих поколений. Пример доступа смотрите на изображении.
Обозначение
Сверяйте назначение с вашим, на обратной стороне крышки. Так как возможно различное исполнение блока. За прикуриватель отвечает предохранитель на 20А и их может быть несколько.
С обратной стороны также находятся некоторые элементы реле.
Блоки под капотом
Они расположены с левой стороны моторного отсека, рядом с аккумулятором.
Блок 1
Доступ к блоку
Блок 2
Так же на плюсовой клемме аккумулятора будут находится предохранители высокой мощности в виде плавких вставок.
Частые вопросы: предохранители и реле Ниссан теана –
Где находится блок предохранителей на Ниссан теана –?
Где искать блоки на Ниссан теана –: 10A Освещение салона, подсветка зеркала в козырьке; 10А Панель приборов, Блок управления коробкой передач; 10А Рулевая колонка. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ниссан теана –?
Найдите позицию прикуривателя в таблице на странице Ниссан теана – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ниссан теана – — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ниссан теана –?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ниссан теана –?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ниссан теана –?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ниссан теана –?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ниссан теана –?
Схема и таблица предохранителей Ниссан теана – — на этой странице: j31, j32, j33. Сохраните страницу — номиналы соответствуют штатной комплектации.
