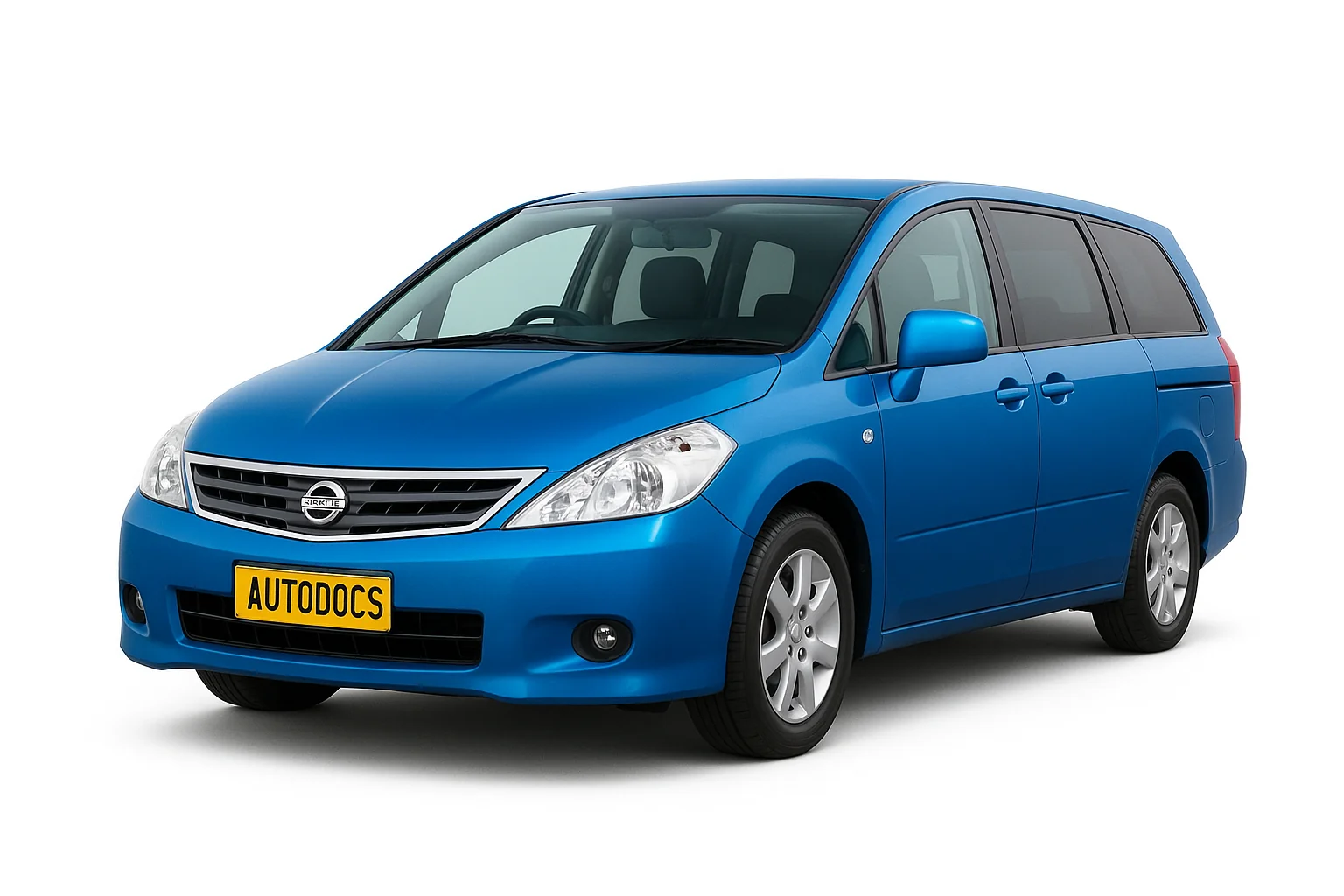

Минивэн Nissan Presage выпускался в 2 поколениях. 1-ое обозначалась U30 и производилось в 1998, 1999, 2000, 2001, 2002 и 2003 году. Годы выпуска второго поколения U31 – 2004, 2005, 2006, 2007, 2008, 2009. В нашем материале Вы найдете информацию о расположении блоков реле и предохранителей в ниссан пресаж, их фотографии, схемы и обозначение элементов.
В данной модели предусмотрены несколько блоков с предохранителями и реле. Один находится в салоне около рулевой рейки, несколько других под капотом. Их исполнение может отличаться и зависит от года выпуска и комплектации автомобиля.
U30
Блок в салоне
Он находится за перчаточным ящиком. Для доступа надо снять крышку этого маленького бардачка.
Фотография
Схема с расшифровкой вариант 1
За прикуриватель отвечает предохранитель номер 20.
Схема с расшифровкой вариант 2
Блок под капотом
Расположен с левой стороны моторного отсека.
Фотография
Актуальная схема нанесена на крышку
Назначение (одни из вариантов)
U31
Блок в салоне
Расположение
Фотография
Обозначение (смотрите обратную сторону защитной крышки)
За прикуриватель отвечает предохранитель номер 7 на 15А.
Блоки в моторном отсеке
Плавкие предохранители высокой мощности будут расположены на плюсовой клемме аккумулятора. Рядом с которым будет находит блок еще один блок с предохранителями.
Фотография блока
Проверьте наличие элементов рядом с горловиной бочка омывающей жидкости.
Описание
- I – привод сдвижной двери
- H – вентилятор радиатора №2
- G – вентилятор радиатора №1
- M- стеклоподъемники
- L – АБС (электронасос)
- K – АБС
- 31 – аудио
- 32 – полный привод
- horn – сигнал
- wip deicer – отмораживатель (щеток) лобового стекла
- 35 – вентилятор
- 37 – сигнал
- 38 – печка
- 71- габариты (задние)
- 72 – дальний свет (правый)
- 73- омыватель и стеклоочиститель ветрового стекла
- 74 – дальний свет (левый)
- 75 – обогрев заднего стекла и зеркал
- 76 – ближний свет (правый)
- 77- зажигание
- 78 – дворники
- 79 – кондиционер
- 80 – обогрев заднего стекла, сидений, зеркал
- 81 – топливный насос
- 82 – АБС
- 83 – АПП
- 84 – омыватель задний
- 85 – ближний свет (левый)
- 87 –
- 88 – противотуманные фары передние
