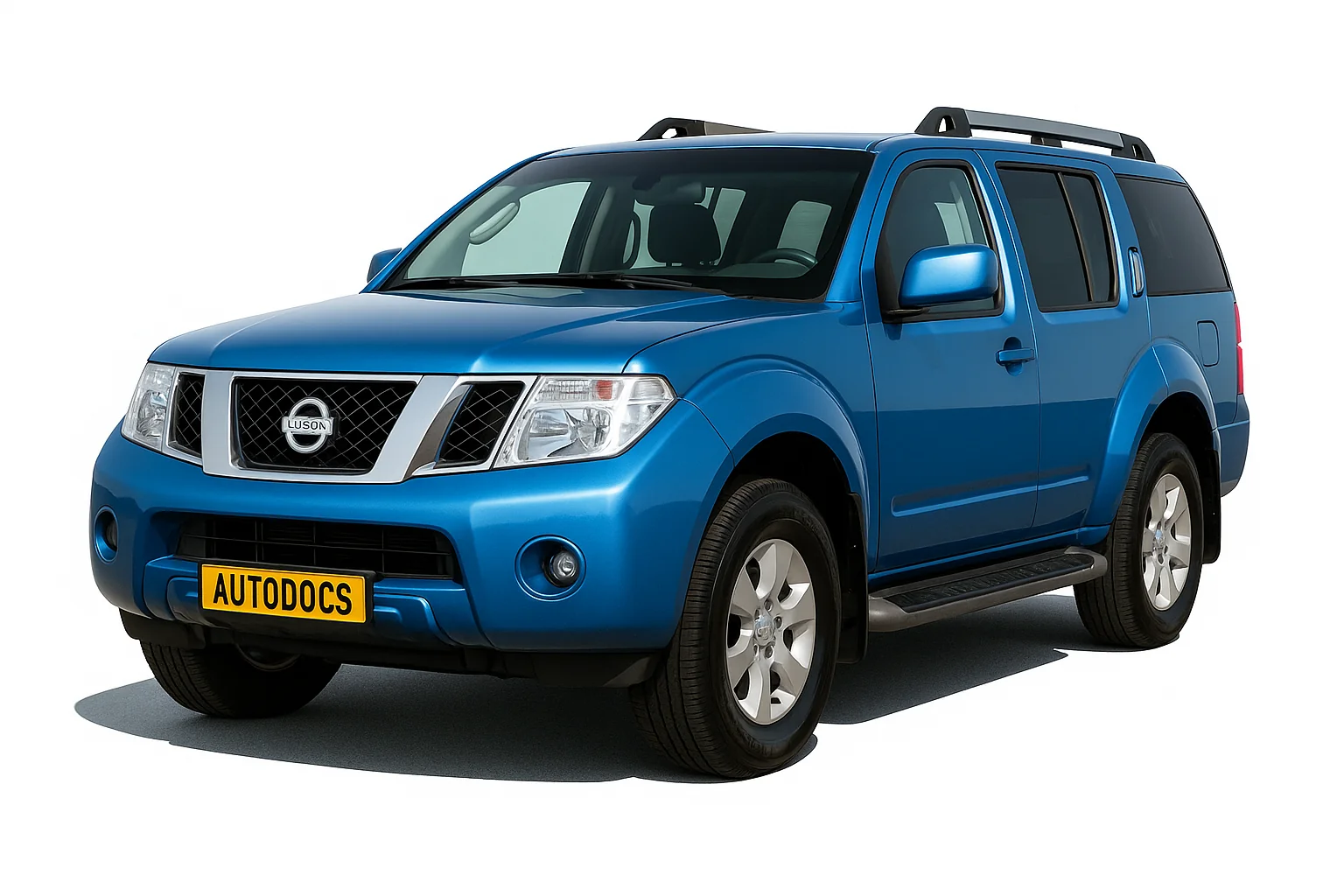

Полноразмерный кроссовер Nissan Pathfinder выпускается с 1986 года в 4 поколениях. 1 ое и 2 ое производилось до 2003 года. В 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах на рынки поставлялось 3 поколение ниссан патфайндер с маркировкой r51. А с 2015 и по настоящее время в сборке 4 поколение. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан патфайндер r51 (3 поколение) и 4. Их фотографии, схемы, места расположения. А так же покажем какие из элементов отвечаю за работу прикуривателя.
В зависимости от региона поставки, года выпуска и комплектации, возможно различные варианты исполнения данных блоков.
Блоки под капотом
Для r51
Фотография
Для 4 поколения
Видео пример того, где расположены блоки с предохранителями в автомобиле ниссан патфайндер.
Блок с реле
Фото схема
Блоки с предохранителями
Актуальная схема с обратной стороны защитной крышки
Описание на русском
- 20A FR FOG LAMP – передний противотуманный фонарь
- 10A ABC ECU – электронный блок управления АБС
- 10A A/T ECU – электронный блок управления АКПП
- 15A FUEL PUMP – топливный насос
- 15A RR DEF – обогрев заднего стекла
- 15A RR DEF – обогрев заднего стекла
- 10A DTRL – дневные ходовые огни
- 15A HEATED MIRROR – обогрев зеркала
- 10A A/C COMP – компрессор кондиционера (включение электромуфты кондиционера)
- 15A H/LAMP LO RH – ближний свет, правая фара
- 15A H/LAMP LO LH – ближний свет, левая фара
- 30A FR WIPER – дворники лобового стекла
- 10A H/LAMP WASH – омыватель фар
- 10A TAIL LAMP – задние габариты
- 10A ILLUMINATION – освещение салона
- 10A H/LAMP HI LH – дальний свет, левая фара
- 10A H/LAMP HI RH – дальний свет, правая фара
- 15A FR BLR MTR – электродвигатель передней печки.
- 20A POWER SOCKET – доп.розетка 12 Вольт
- 10A AT CONT UNIT – блок управления
- 15A FR BLR MTR – электродвигатель передней печки
- 30A. PTC HTR – электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке)
- 15A HORN – сигнал
- 20A RADIO AMP – питание магнитолы / звукового усилителя
Блок в салоне
Он располагается в панели приборов, за защитной крышкой. Если возникли трудности ознакомьтесь с видео немногим выше.
Вариант 1.
Назначение
Вариант 2.
Схема с обратной стороны крышки
За работу прикуривателя отвечают предохранители расположенные в данном блоке, какие именно смотрите на Вашей схеме. На английском обозначаются cigar lighter. В случае их целостности, обратите внимание на предохранитель под капотом.
Предохранители прикуривателя под капотом
