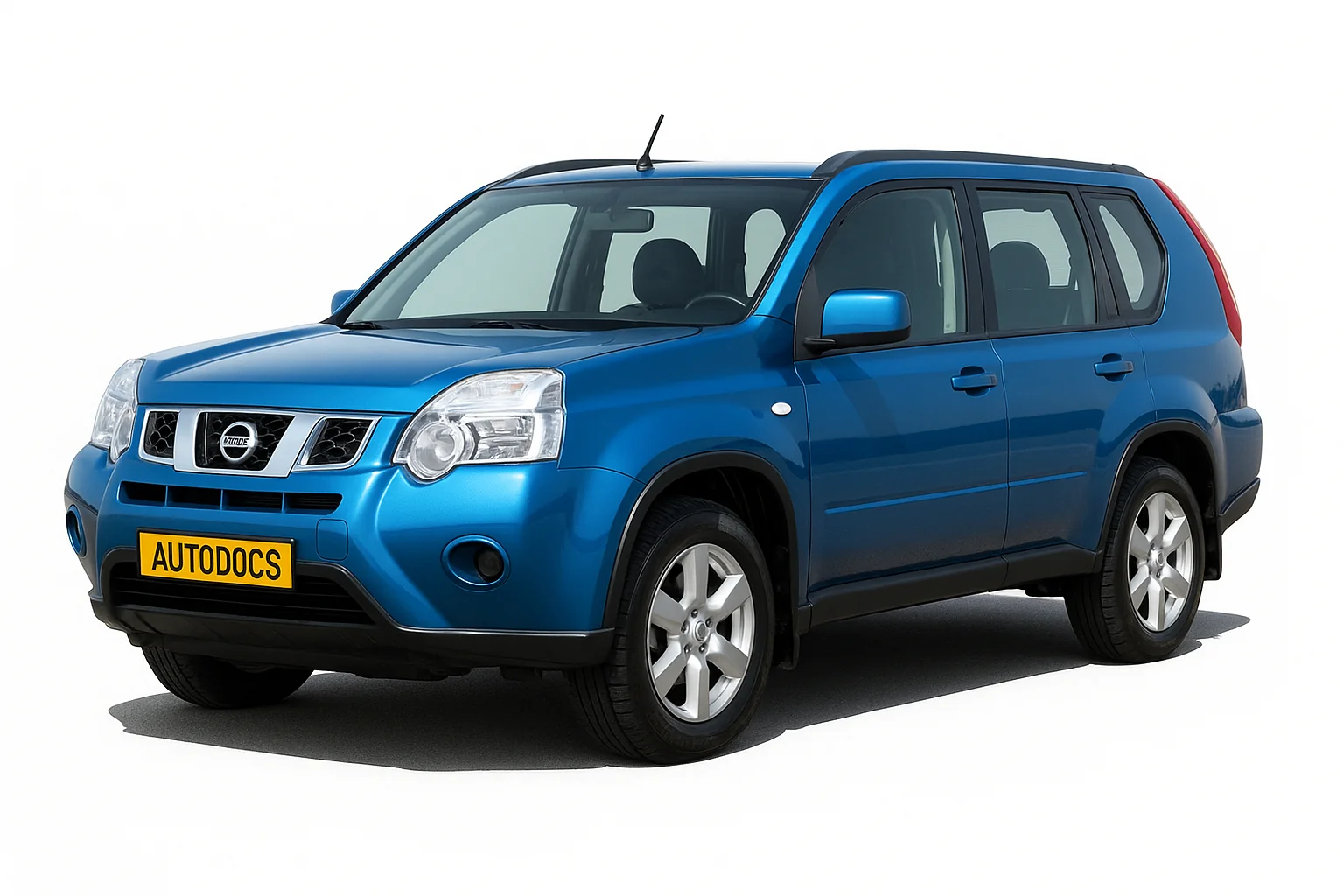

nissan x-trail t31

Nissan X Trail T31 выпускался в 2007, 2013 и 2010 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.

Реклама

Обращаем Ваше внимание, что количество предохранителей и реле, а так же схемы блока могут отличатся от данного материала и зависят от электро оснащенности, года выпуска и страны поставки автомобиля. Сверяйте актуальное назначение элементов схем с Вашим описанием на обратной стороне защитной крышки блока.

Не подходит поколение модели?

[Описание для X Trail T32]
[Описание для X Trail T30]

Блок в салоне

Находится в панели приборов за защитной крышкой, там же где и у предыдущие поколения.

доступ к блоку в салоне Nissan X-Trail T31

Блок предохранителей в слоне Nissan X-Trail T31
Фото – пример

Вариант 1

схема предохранителей в салоне Nissan X-Trail T31
Схема
№AОбозначение
110Электропривод зеркал, аудиосистема
210Розетки
315Прикуриватель
4Не используется
515Вентилятор климатической установки
615Вентилятор климатической установки
710Система без ключевого доступа
815Дополнительные фары
910Блок управления полным приводом
1010Стоп-сигналы
1110Освещение салона
1210Комбинация приборов
1310Блок управления электрооборудованием кузова (BCM)
1410Аудиосистема
1510Обогрев зеркал
1620Аудиосистема
1710Насос стекло омывателя
1810Комбинация приборов
1910Подушки безопасности
2010Диагностический разъем, блок управления двигателем, корректор фар
Реле
R1Реле дополнительного оборудования
R2Реле вентилятора климатической установки
R3Реле дополнительных фар
R4Реле обогрева сидений
R5Реле дополнительных фар

За прикуриватель отвечает предохранитель номер 3 на 15А.

Вариант 2

Схема предохранителей под капотом Nissan X-Trail T31 вариант 2
Фото – схема
№AОбозначение
F110Аудиосистема, электропривод наружных зеркал
F215Передняя розетка (прикуриватель)
F315Прикуриватель
F410Кондиционер, электрообогреватель салона
F515Электромотор отопителя
F615Электромотор отопителя
F710Дополнительное оборудование
F815Датчики вариатора (механическая КП)
F915Аудиосистема
F1010Лампы стоп-сигналов
F11Резерв
F1210Блок управления электро оборудованием салона
F1310Электрооборудование
F1415Розетка задняя (если установлена)
F1510Обогрев зеркал
F1610Блок управления электрооборудованием салона
F1715Электрооборудование
F1820Мото редуктор стеклоочистителя ветрового окна
F1910Подушки безопасности системы SRC
F2010Обогрев сидений
Реле
R1Реле дополнительное оборудование салона
R2Реле электро вентилятора отопителя

Если не работает прикуриватель проверьте предохранители с номерами 2 и 3 на 15А.

Блоки под капотом

Во втором поколении ниссан икс трейл т31 под рядом с аккумуляторной батареей находятся 2 блока с предохранителями. Для доступа к ним, надо убрать патрубок воздуховода.

расположение блоков Nissan X-Trail T31

Реклама

Блок А

Вариант 1

схема предохранителей Nissan X-Trail T31

Схема блока А вариант 1 Nissan X-Trail T31
Схема
№AОбозначение
150/40ABS, ESP ( с ESP, без ESP)
230ABS, ESP
330Омыватель фар
460Электроусилитель рулевого управления
510Звуковой сигнал, генератор
610Дневные ходовые огни
710Насос охлаждения турбокомпрессора
820Обогрев сидений
910Блок управления коробкой передач
1030Дополнительный обогреватель
1130Дополнительный обогреватель
1215Аудиосистема
1340Вентилятор системы охлаждения двигателя 2
1440Замок зажигания
1540Вентилятор системы охлаждения двигателя 1
1650Блок управления стекло подъемниками, блок управления электрооборудованием кузова
Реле
R1Реле звукового сигнала
R2Реле вентилятора системы охлаждения (высокая скорость)
R3Реле дневных ходовых огней (Европа) Реле звукового сигнала
R4Реле омывателя фар (бензиновые двигатели) Реле подогревателя (дизельные двигатели)
R5Реле вентилятора системы охлаждения (низкая скорость)
R6Реле стоп-сигналов (бензиновые двигатели) Реле подогревателя (дизельные двигатели)

Вариант 2

схема блока предохранителей Б под капотом Nissan X-Trail T31

№AОбозначение
F120Турбина охладителя воздуха (турбодизель)
F210Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F310Генератор
F410Звуковой сигнал
FL560/30Электро усилитель рулевого управления, насос омывателя фар, система ABS
F640Система ABS, система курсовой устойчивости
F730Электрообогреватель салона (для автомобиля с дизельным двигателем)
F830Электрообогреватель салона
F930Электрообогреватель салона
F10Резерв
FL1150/30/40Вентилятор системы охлаждения двигателя, зажигание
F1240Блок управления электрооборудованием салона
Реле
R3Реле звукового сигнала
R4Реле вентилятора системы охлаждения двигателя
R5Реле насоса омывателя фар

Блок Б

Вариант 1

блок предохранителей под капотом Nissan X-Trail T31
Схема
№AОбозначение предохранителей
Ef41резерв
Ef42резерв
Ef4310H/LAMP HI RH – дальний свет (правая блок-фара)
Ef4410H/LAMP HI LH – дальний свет (левая блок-фара)
Ef4510TAIL LAMP – габаритное освещение
Ef4610ILLUMINATION – подсветка
Ef47резерв
Ef4820FR WIPER – передний стеклоочиститель
Ef4910H/LP LH – ближний свет (левая блок-фара)
Ef5010H/LP RH – ближний свет (правая блок-фара)
Ef5110A/C COMP – муфта компрессора кондиционера
Ef52резерв
Ef5330SPARE FUSE – запасной предохранитель
Ef54резерв
Ef5515RR DEF – электро обогрев боковых зеркал и заднего стекла
Ef5615RR DEF – электро обогрев боковых зеркал и заднего стекла
Ef5715FUEL PUMP – топливный насос
Ef5810A/TECU – датчик режимов работы АКП, реле стартера (обмотка)
Ef5910ABS ECU – анти блокировочная система (АБС)
Ef6010REVERSE LAMP – фонари света заднего хода
Ef6115ETC – электронный блок управления двигателем (ЭБУ)
Ef6215EGI – электронный блок управления двигателем (ЭБУ), катушки зажигания
Ef632002 SENSOR – датчик концентрации кислорода диагностический
Ef6415INJECTOR – форсунки
Ef6515FR FOG LAMP – передние противотуманные фары
Описание реле
Er7FRON FOG – реле передних противотуманных фар
Er8HEAD LAMP LOW – реле ближнего света
Er9ECM – реле электронного блока управления двигателем (ЭБУ)
Er10WINDOW DEFOGGER – реле обогрева заднего стекла и наружных зеркал
Er11START – реле стартера
Er12COOLING FAN 3 – реле электровентиляторов системы охлаждения 3
Er13COOLING FAN 2 – реле электровентиляторов системы охлаждения 2
Er14COOLING FAN 1 – реле электровентиляторов системы охлаждения 1
Er15IGN – реле зажигания
Реклама

Вариант 2

схема блока предохранителей под капотом Nissan X-Trail T31
Схема
№AОбозначение предохранителей
F115Обогреватель стекла
F215Обогреватель стекла
F315Противотуманные фары
F430Очиститель ветрового стекла
F515Лампа ближнего света правой фары
F615Лампа ближнего света левой фары
F710Лампа дальнего света правой фары
F810Лампа дальнего света левой фары
F910Лампы габаритных огней
F10Резерв
F1115Управление трансмиссией
F1220Блок управления двигателем
F1310Компрессор кондиционера
F1410Лампы света заднего хода
F1510Коробка передач
F1610Система управления двигателем
F1715Топливный насос
F1810Система питания (топливные форсунки)
F1910Гидро электронный блок ABS
F20Резерв
Описание реле
R6Реле системы зажигания
R8Реле обогреватель стекла двери задка
R16Реле малых оборотов вентилятора системы охлаждения двигателя I
R17Реле высоких оборотов вентилятора системы охлаждения двигателя II

Блок на клемме аккумулятора

На плюсовой клемме аккумуляторной батареи находятся предохранители в виде плавких ставок высокой мощности.

схема на клемме аккумулятора Nissan X-Trail T31

№AОбозначение предохранителей
EfA250/140генератор, цепи предохранителей EBfB и EBfC
EfB100цепи предохранителей блока в моторном отсеке
EfC100освещение, климатическая установка
EfD80/100реле зажигания, цепи предохранителей блока в моторном отсеке
EfE80/100цепи предохранителей блока в моторном отсеке
EfN60блок управления свечами подогрева

Данная статья носит информационный характер. Напомним еще раз, что актуальное обозначение для Вашего автомобиля, находится на защитной крышке.

Руководство по техническому обслуживанию и ремонту

Больше информации о ремонте и обслуживании автомобиля можно узнать в руководстве по техническому обслуживанию и ремонту: " загрузить"

Руководство по эксплуатации

Больше информации о ремонте и обслуживании автомобиля можно узнать в руководстве по эксплуатации: " загрузить"

Частые вопросы: предохранители и реле Nissan X Trail T31 –

Реклама

Где находится блок предохранителей на Nissan X Trail T31 –?

Где искать блоки на Nissan X Trail T31 –: Освещение салона; Кондиционер, электрообогреватель салона; Электромотор отопителя; Блок управления электро оборудованием салона. Назначение цепей и номиналы — в таблице на этой странице.

Какой предохранитель отвечает за прикуриватель на Nissan X Trail T31 –?

Найдите позицию прикуривателя в таблице на странице Nissan X Trail T31 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Какой предохранитель отвечает за магнитолу на Nissan X Trail T31 –?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Что делать, если не работает обогрев заднего стекла на Nissan X Trail T31 –?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Какой предохранитель отвечает за стеклоочистители на Nissan X Trail T31 –?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Nissan X Trail T31 –?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Nissan X Trail T31 –?

Схема и таблица предохранителей Nissan X Trail T31 – — на этой странице: Блок в салоне, Блоки под капотом, Руководство по техническому обслуживанию и ремонту. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Nissan X Trail T31 –?

На Nissan X Trail T31 – обычно два блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
