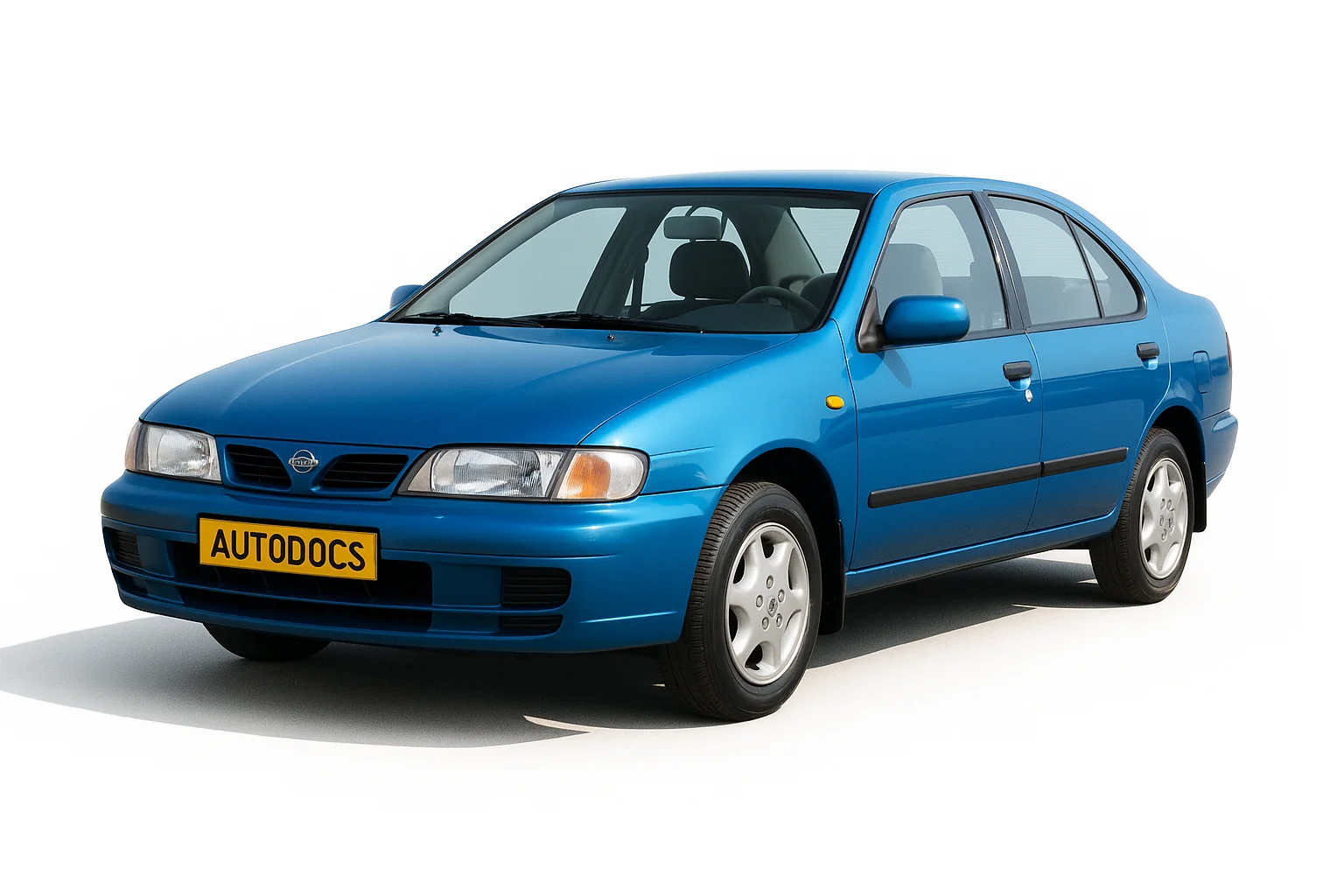

Nissan Almera N15 выпускался в 1995, 1996, 1997, 1998, 1999 и 2000 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Блоки в салоне ниссан альмера
Все электрооборудование в салоне автомобиля
| № | Описание |
|---|---|
| 1 | монтажный блок предохранителей и реле; |
| 2 | электронный блок управления двигателем; |
| 3 | блок управления подушками безопасности; |
| 4 | электронный блок управления АБС; |
| 5 | реле блока управления двигателем; |
| 6 | реле времени очистителя ветрового стекла; |
| 7 | блок централизованной блокировки замков дверей; |
| 8 | реле блокировки стартера; |
| 9 | блок управления сигнализатором невыключенного наружного освещения при наличии ключа в замке зажигания (выключателе приборов и стартера); |
| 10 | реле-прерыватель указателей поворота и аварийной сигнализации; |
| 11 | выключатель стоп-сигнала; |
| 12 | реле противотуманных фар; |
| 13 | реле бензонасоса; |
| 14 | реле времени очистителя заднего стекла; |
| 15 | разъем жгута проводов дверных выключателей; |
| 16 | разъем жгута проводов салона и моторного отсека; |
| 17 | выключатель стеклоподъемников и люка крыши. |
Монтажный блок предохранителей и реле
| № | Обозначение реле |
|---|---|
| 1 | Реле электродвигателя привода люка (без электропривода стеклоподъемников) |
| 2 | Реле обогревателя зеркал заднего вида |
| 3 | Реле электродвигателя вентилятора отопителя |
| 4 | Реле основных цепей зажигания |
| 5 | Реле вспомогательных цепей зажигания |
| № | A | Обозначение предохранителей |
|---|---|---|
| F1 | 15 | Отопитель, кондиционер |
| F2 | 15 | Отопитель, кондиционер |
| F3 | 20 | Обогреватель заднего стекла (без системы освещения в дневное время) |
| F4 | 15 | Передние противотуманные фары |
| F5 | 20 | Обогреватель заднего стекла (с системой освещения в дневное время) |
| F6 | 7.5 | Клапан управления повышенной частотой вращения холостого хода – кондиционер, система отключения кондиционера, отопитель кондиционер |
| F7 | 7.5 | Диагностический разъем, реле электропривода стеклоподъемника, реле электропривода люка, реле таймера обогревателя заднего стекла, блок управления иммобилайзером |
| F8 | 10 | Система управления АКПП, фонари заднего хода, комбинация приборов, индикаторы |
| F9 | 10 | Очиститель заднего стекла |
| F10 | 15 | Подсветка часов, аудиосистема |
| F11 | 7.5 | Указатели поворота |
| F12 | 7.5 | Электронный блок управления ABS |
| F13 | 15 | Предохранитель прикуривателя |
| F14 | 10 | Стоп-сигналы, электронный блок управления ABS |
| F15 | 10 | Аварийная сигнализация |
| F16 | 10 | Подогреваемый кислородный датчик |
| F17 | 15 | Топливный насос, клапан управления подачей дополнительного воздуха |
| F18 | 10 | Подогреватель сидений |
| F19 | 20 | Очиститель лобового стекла |
| F20 | 7.5 | Лампы освещения салона |
| F21 | 3 | Электронный блок управления SRS (система с одной подушкой безопасности) |
| F22 | 10 | Электронный блок управления SRS (система с двумя подушками безопасности) |
| F23 | 10 | Обогреватели зеркал заднего вида на дверях |
| F24 | 7.5 | Реле свечей накаливания, корректоры фар, часы, аудиосистема, блок управления иммобилайзером |
| F25 | 10 | Э/м клапан очистки системы улавливания паров топлива, э/м клапан очистки системы EGR, клапан управления частотой вращения холостого хода (IAC)-SOHC, э/м клапан изменения фаз газораспределения, реле электродвигателей вентиляторов системы охлаждения, реле свечей накаливания,управление опережением при частичной нагрузке, э/м клапан отсечки подачи топлива, кондиционер, реле запрещения запуска — АКПП, блок управления системы освещения в дневное время, реле обогревателя заднего стекла, сигнал включения зажигания на электронный блок управления двигателем( CD20E, дизель) |
| F26 | 7.5 | Сигнал запуска на электронный блок управления двигателем — CD20E дизель, блок управления системы освещения в дневное время |
| F27 | Запасной предохранитель | |
| F28 | Запасной предохранитель | |
| F29 | 15 | Очистители фар |
| F30 | Запасной предохранитель | |
| F31 | Запасной предохранитель |
В ниссан альмера н15 за прикуриватель отвечает предохранитель номер 13
Предохранители и реле под капотом
В моторном отсеке находятся 3 блока с предохранителями и реле. Два слева, рядом с аккумулятором и ещё один справа. Количество их элементов может отличатся и зависит от комплектации автомобиля.
Блоки рядом с аккумулятором
| № | A | Описание |
|---|---|---|
| А | 75 | Система пред и послепускового подогрева |
| С | 30 | Реле управления электромагнитными клапанами ABS |
| D | 30 | Реле гидронасоса ABS |
| Е | 30 | Электровентилятор системы охлаждения двигателя. Климатическая установка |
| F | 25 | Система централизованной блокировки замков дверей. Электропривод люка крыши |
| G | 75 | Бортовая сеть питания |
| Н | 30 | Электровентилятор системы охлаждения двигателя. Климатическая установка |
| I | 30 | Цепь питания замка зажигания или выключателя приборов и стартера |
| 30 | 7.5 | Электромагнитная муфта компрессора кондиционера. Электро пневмо клапан ускоренного холостого хода 2 на |
| 31 | 7.5 | Цепь питания регулятора напряжения генератора |
| 36 | 10 | Фары (габаритный свет). Задние фонари (габаритный свет) |
| 37 | ||
| 38 | ||
| 39 | 15 | Правая фара (ближний и дальний свет) |
| 40 | 15 | Левая фара (ближний и дальний свет). Контрольная лампа включения дальнего света фар |
| 41 | 7.5 | Датчик положения распределительного вала и числа оборотов двигателя. Измеритель массового расхода воздуха. Иммобилайзер |
| 42 | 10 | Звуковой сигнал |
| 43 | 7.5 | Задние фонари (противотуманный свет) |
| 44 | 10 | Задние фонари (габаритный свет). Лампа освещения номерного знака |
| 45 | 10 | Задние фонари (габаритный свет) |
Блок с реле
Актуальная расшифровка находится на крышке.
| № | Назначение |
|---|---|
| 1 | Реле электродвигателя вентилятора системы охлаждения – низкая скорость |
| 2 | Реле звукового сигнала |
| 3 | Реле стартера |
| 4 | Реле прерывистого режима работы очистителя заднего стекла |
| 5 | Реле кондиционера |
| 6 | Реле электродвигателя вентилятора системы охлаждения (высокая скорость) SOHC – ДКПП, DOHC, дизель |
| 7 | Реле 2 электродвигателя вентилятора системы охлаждения- DOHC, кондиционер, дизель |
| 8 | Реле задних противотуманных фонарей |
Частые вопросы: предохранители и реле Nissan Almera N15 –
Где находится блок предохранителей на Nissan Almera N15 –?
Где искать блоки на Nissan Almera N15 –: (7,5А) Лампы освещения салона. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Nissan Almera N15 –?
Найдите позицию прикуривателя в таблице на странице Nissan Almera N15 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Nissan Almera N15 – — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Nissan Almera N15 –?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Nissan Almera N15 –?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Почему перегорают предохранители один за другим на Nissan Almera N15 –?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Nissan Almera N15 –?
Схема и таблица предохранителей Nissan Almera N15 – — на этой странице: Блоки в салоне ниссан альмера, Предохранители и реле под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Nissan Almera N15 –?
На Nissan Almera N15 – обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне ниссан альмера». Третий блок в багажнике — только если он есть в перечне на этой странице.
