Nissan Patrol – siguranțe și relee

Nissan Patrol este un SUV autentic, produs din 1951 până în prezent, în 6 generații, cu diverse modificări și actualizări. Toate sunt unite de caracteristici precum punți rigide, motoare elastice și robuste, și un cadru de caroserie puternic. Zona de livrare a acestui vehicul este foarte extinsă. În unele țări este cunoscut și sub numele de: Ford Maverick, Ebro Patrol, Nissan Seranza, iar în Japonia Nissan Safari. Această publicație va prezenta informații cu descrierea siguranțelor și releelor pentru Nissan Patrol Y60, Y61 și Y62 (corespunzător generațiilor 4, 5 și 6).

• Y60 – generația 4, ani de producție 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 și 1997
• Y61 – generația 5, ani de producție 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 și 2013
• Y62 – generația 6, ani de producție 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 și până în prezent

Schemele cutiilor, variantele de execuție și amplasarea pot diferi și depind de regiunea de livrare, anul de fabricație și dotarea vehiculului. Verificați descrierea cu cea de pe capacul cutiilor. Traducerea denumirilor în limba română este prezentată la sfârșitul articolului.

Y60

Cutiile din habitaclu

Cutiile de siguranțe pentru modelele cu volan pe dreapta sunt amplasate sub colțul drept al bordului, iar pentru cele cu volan pe stânga – în stânga. Aici se află și următoarele relee: ventilatorul instalației de încălzire, accesorii auxiliare și aprindere.

Exemplu de amplasare

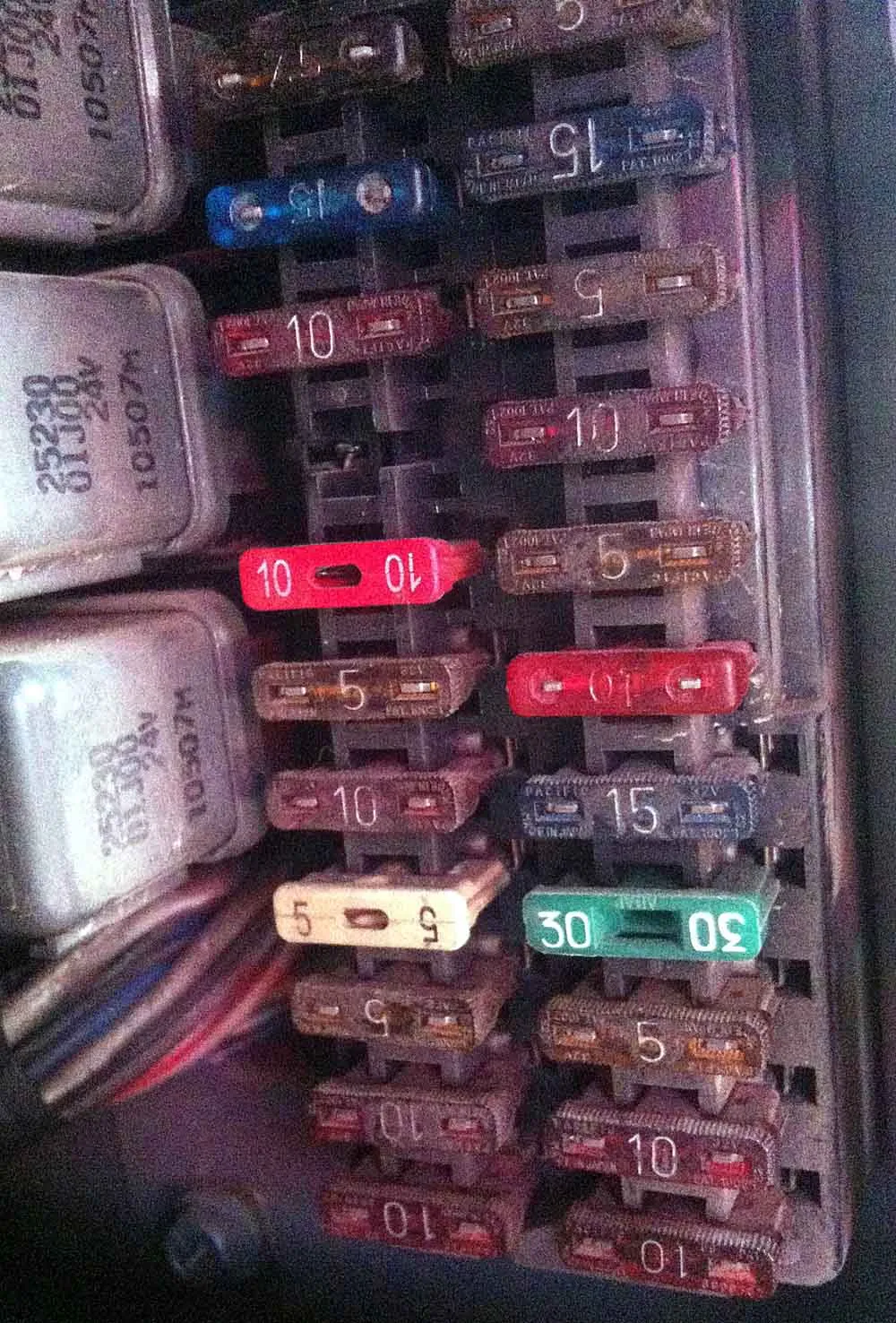

Fotografie a unei variante de cutie

Schemat cu hieroglife (versiunea japoneză)

Descriere

1. Far stânga
2. Far dreapta
3. Controller motor
5. Încălzire scaune
6. Semnalizatoare
7. Controller cutie de viteze automată
8. Motor acționare ventilator încălzire spate
9. Ceas, sistem audio
10. Motor acționare ventilator aer condiționat
11. Brichetă
13. Ștergătoare și spălătoare
14. Ștergătoare și spălătoare parbriz
15. Ștergătoare și spălătoare lunetă
16. Motor ventilator
17. Încălzitor lunetă
18. Cețuri
19. Lumini de frână
20. Claxon
21. Ceas, iluminat interior
22. Încuietoare ușă
23. Lumini spate

• a – baterie
• b – aprindere
• c – accesorii
• d – accesorii
• e – baterie

Pentru brichetă răspunde siguranța numărul 11. Verificați cu schema dumneavoastră.

Cutiile de sub capotă

Siguranțele și releele sistemului electric sunt amplasate în diferite puncte ale vehiculului. Releele pentru accesorii auxiliare, sistemele de aprindere și încălzire sunt amplasate în cutia de siguranțe. Alte relee sunt fixate într-un capac metalic lângă baterie.

Schema de amplasare a releelor

Denumire

1. releu comandă EFI
2. releu pompă combustibil
3. releu ventilator radiator
4. releu ștergătoare parbriz
5. releu PARCARE/NTR
6. siguranță pompă combustibil

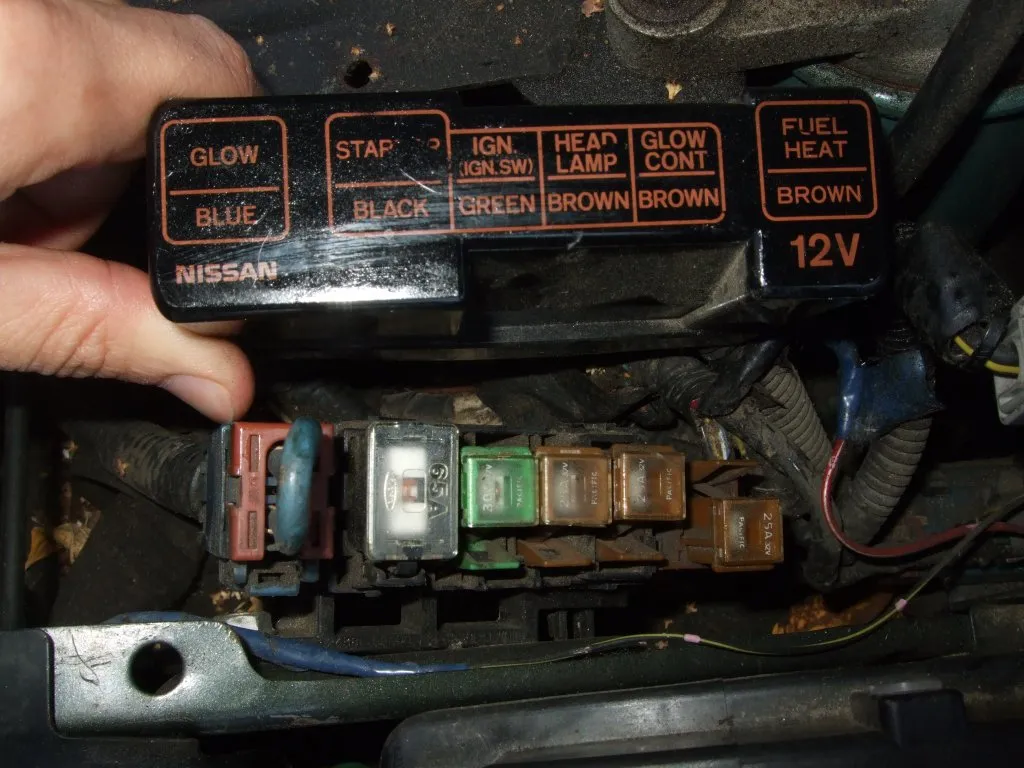

Fotografie exemplu a unei cutii

Amplasarea inserțiilor fuzibile

Temporizatorul de blocare a ușilor, întrerupătorul de circuit și releul de acționare a geamurilor electrice sunt amplasate în spatele torpedoului.

Y61

Amplasarea generală a cutiilor

Schemat

Denumire

Cutiile din habitaclu

Se află în stânga sub bord, sub capacul de protecție.

Fotografie exemplu

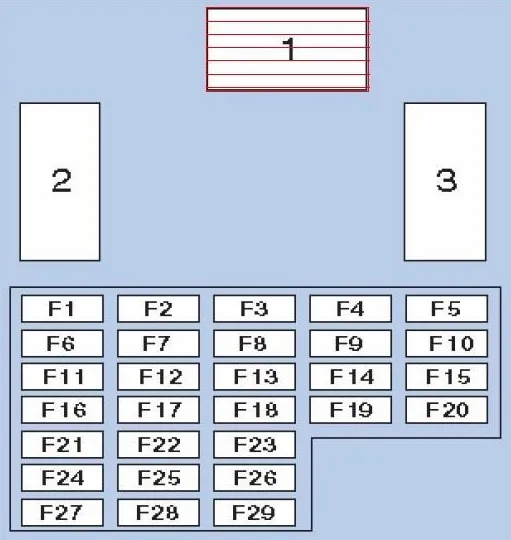

Schemat

Descifrare

Pentru brichetă răspunde siguranța numărul 13 de 15A.

Cutiile de relee și siguranțe de sub capotă

Cutiile de siguranțe

Fotografie

Schemat

Descriere

Separat pot fi amplasate siguranțe suplimentare: F61 – (15A) Încălzitor parbriz, F62 – Neutilizat, F63 – (20A) Spălătoare faruri, F64 – (10A) Sistem audio.

Cutiile cu relee

Fotografie

Schemat 1

Descriere

Schemat 2

Denumiri

2. Releu lumini de marșarier
3. Releu unitate comandă clapetă accelerație
4. Releu de interzicere pornire (“PVN”)

Manual de reparații și întreținere

Mai multe informații despre întreținerea și repararea Nissan Patrol puteți obține studiind manualul corespunzător (Electronic Service Manual): descărcați.

Y62

Cutiile din habitaclu

Exemplu de acces

Fotografie

Schemat

Pentru brichetă răspunde siguranța numărul 12 de 20A.

Descrierea actuală se află pe spatele capacului de protecție.

Cutiile de sub capotă

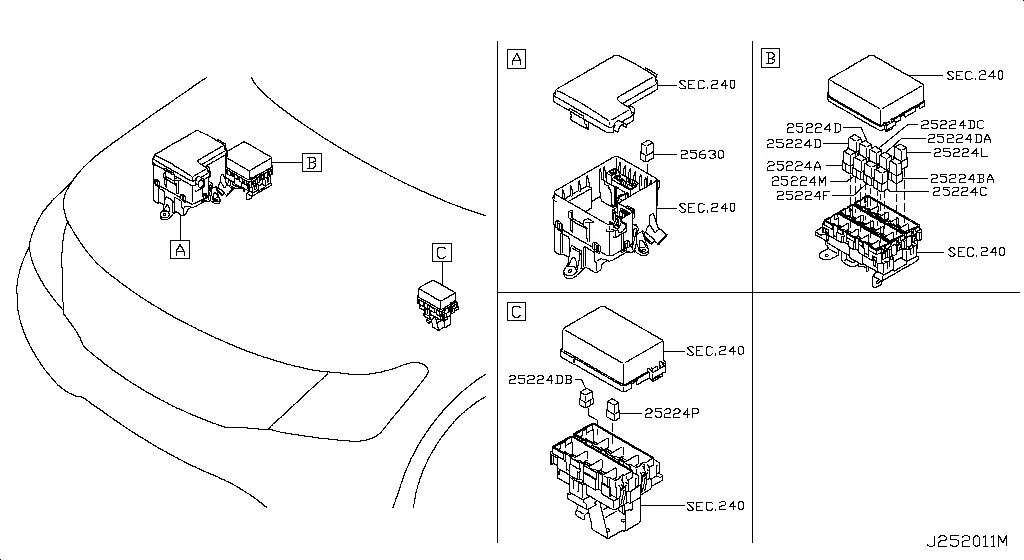

În compartimentul motor sunt amplasate mai multe cutii cu siguranțe și relee.

Fotografie (a)

Descrierea pentru modelul dumneavoastră se va afla pe spatele capacului de protecție al cutiilor.

Traducerea denumirilor în limba română

În materialul nostru nu sunt prezentate complet informațiile cu descrierea destinației elementelor. Prin urmare, am pregătit traducerea denumirilor de pe capacele cutiilor în limba română și le-am adunat pe toate într-un singur fișier. Îl puteți consulta aici.
