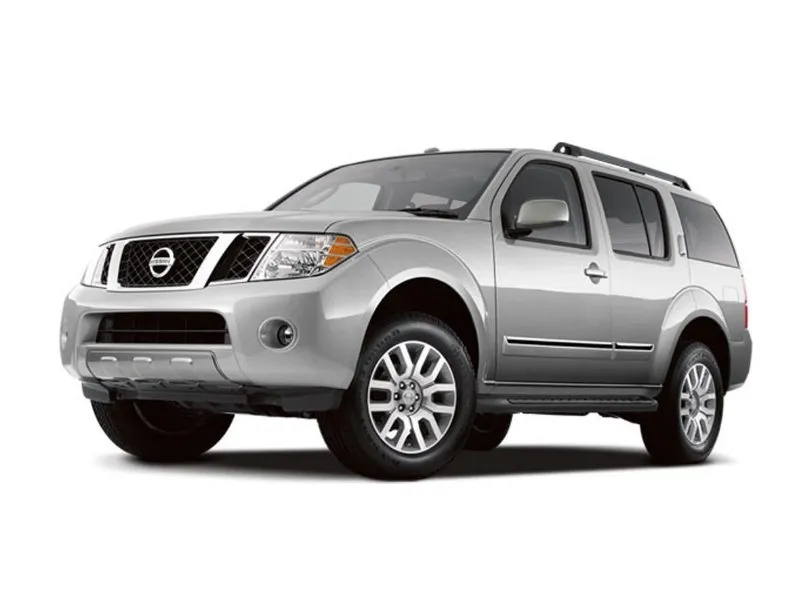

Повнорозмірний кросовер Nissan Pathfinder випускається з 1986 року у 4 поколіннях. 1 і 2 вироблялося до 2003 року. У 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 та 2014 роках на ринки поставлялося 3 покоління нісан патфайндер з маркуванням r51. А з 2015 і до теперішнього часу у збірці 4 покоління. Ми пропонуємо ознайомитися з описом блоків запобіжників та реле нісан патфайндер r51 (3 покоління) та 4. Їх фотографії, схеми, місця розташування. А також покажемо які з елементів відповідаю за роботу прикурювача.
Залежно від регіону поставки, року випуску та комплектації, можливі різні варіанти виконання даних блоків.
Блоки під капотом
Для r51
Світлина
Для 4 покоління
Відео приклад того, де розташовані блоки із запобіжниками в автомобілі нісан патфайндер.
Блок із реле
Фото схема
Блоки із запобіжниками
Актуальна схема зі зворотного боку захисної кришки
Опис російською
- 20A FR FOG LAMP – передній протитуманний ліхтар
- 10A ABC ECU – електронний блок керування АБС
- 10A A/T ECU – електронний блок керування АКПП
- 15A FUEL PUMP – паливний насос
- 15A RR DEF – обігрів заднього скла
- 15A RR DEF – обігрів заднього скла
- 10A DTRL – денні ходові вогні
- 15A HEATED MIRROR – обігрів дзеркала
- 10A A/C COMP – компресор кондиціонера (включення електромуфти кондиціонера)
- 15A H/LAMP LO RH – ближнє світло, права фара
- 15A H/LAMP LO LH – ближнє світло, ліва фара
- 30A FR WIPER – двірники лобового скла
- 10A H/LAMP WASH – омивач фар
- 10A TAIL LAMP – задні габарити
- 10A ILLUMINATION – освітлення салону
- 10A H/LAMP HI LH – дальнє світло, ліва фара
- 10A H/LAMP HI RH – дальнє світло, права фара
- 15A FR BLR MTR – електродвигун передньої печі.
- 20A POWER SOCKET – додаткова розетка 12 Вольт
- 10A AT CONT UNIT – блок керування
- 15A FR BLR MTR – електродвигун передньої печі
- 30A. PTC HTR – електронагрівач у печі (дизель повільно прогрівається, для комфорту роблять електропідігрів у печі)
- 15A HORN – сигнал
- 20A RADIO AMP – живлення магнітоли / звукового підсилювача
Блок у салоні
Він розташований у панелі приладів, за захисною кришкою. Якщо виникли труднощі, ознайомтеся з відео трохи вище.
Варіант 1.
Призначення
Варіант 2.
Схема зі зворотного боку кришки
За роботу прикурювача відповідають запобіжники розташовані в даному блоці, які дивіться на Вашій схемі. Англійською позначаються cigar lighter. У разі їхньої цілісності, зверніть увагу на запобіжник під капотом.
Запобіжники прикурювача під капотом
