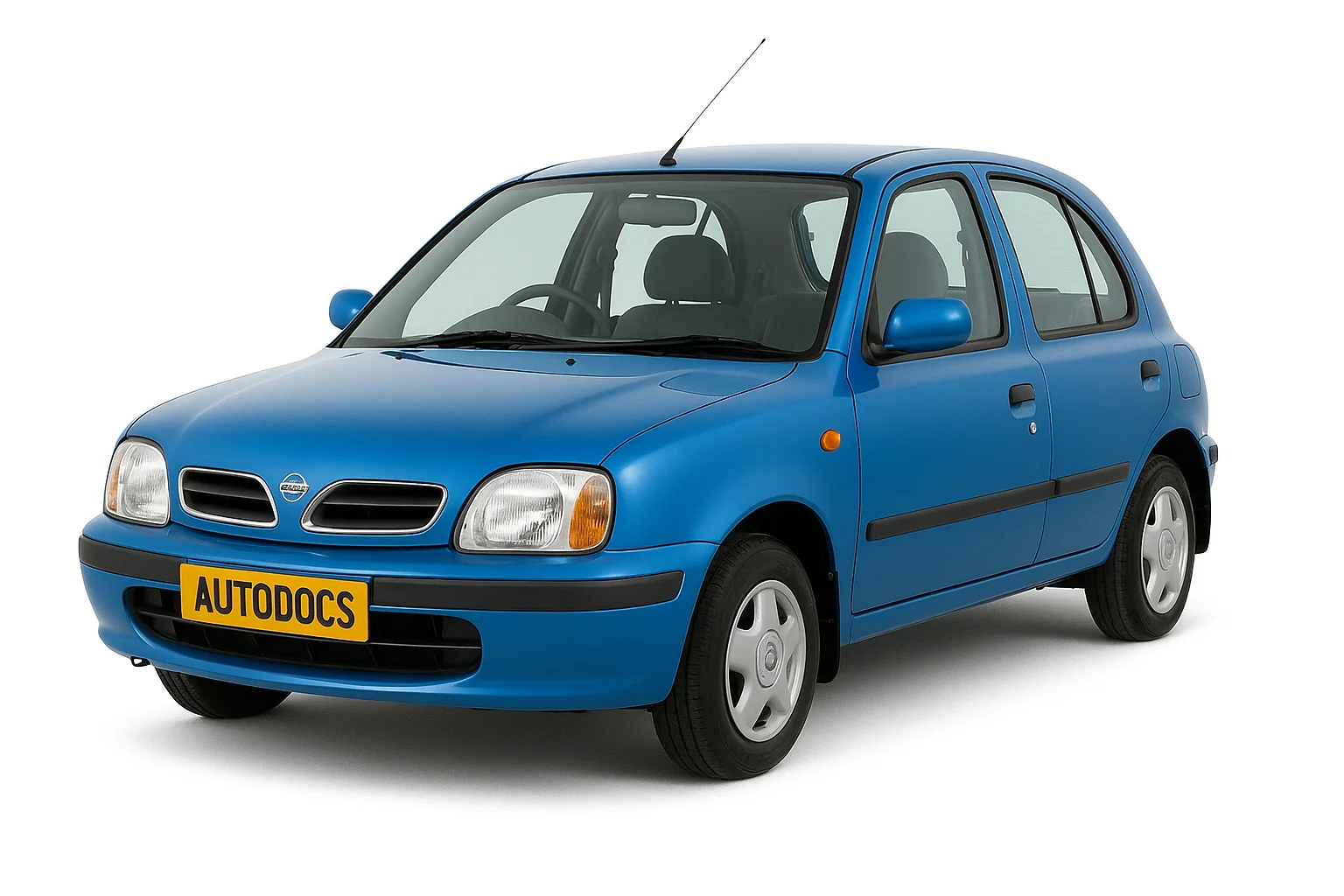

Ниссан марч выпускался в 1982, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
К11
Общая схема
Описание реле
| № | Назначение |
|---|---|
| 1 | Реле вентилятора радиатора |
| 2 | Реле переключателя селектора диапазонов |
| 3 | Реле CVT |
| 4 | Реле кондиционера |
| 5 | Реле клаксона |
| 6 | Реле увеличения оборотов х.х. |
| 7 | Реле фар/передних противотуманных фар |
| 8 | Реле обогревателя заднего стекла |
| 9 | Реле сигнала |
| 10 | Реле дополнительного электрооборудования |
| 11 | Реле зажигания-1 |
| 12 | Реле зажигания-2 |
| 13 | Запасной предохранитель |
| 14 | Прерыватель |
| 15 | Реле топливного насоса (под накладкой проема передней двери со стороны водителя) |
| 16 | Реле E. G. I. |
| 17 | Реле очистителя заднего стекла |
| 18 | Реле заднего противотуманного фонаря |
| 19 | Реле зажигания-3 |
| 20 | Реле заднего противотуманного фонаря (в зависимости от модели) |
| 21 | Реле вентилятора радиатора-2 |
* (под приборной панелью со стороны водителя, в зависимости от модели)
Предохранители в салоне
Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо
Вариант 1
| № | A | Описание |
|---|---|---|
| F1 | 20 | Электродвигатель вентилятора кондиционера – отопителя |
| F2 | — | |
| F3 | 10/20 | Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла |
| F4 | 10 | Реле звукового сигнала |
| F5 | 15 | Реле противотуманных фар |
| F6 | 10 | Система кондиционирования, выключатель запрещения запуска |
| F7 | 7.5 | Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем |
| F8 | 10 | Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска (“PVN”), фонари заднего хода |
| F9 | 15 | Очиститель омыватель заднего стекла |
| F10 | 15 | Аудиосистема |
| F11 | 7.5 | Выключатель аварийной сигнализации |
| F12 | 7.5 | Электронный блок управления ABS |
| F13 | 15 | Предохранитель прикуривателя ниссан марч к11 |
| F14 | 10 | Стоп-сигналы |
| F15 | 10 | Выключатель аварийной сигнализации |
| F16 | 10 | Электронный блок управления КПП |
| F17 | 15 | Реле топливного насоса |
| F18 | 10 | Подогреватель сидений |
| F19 | 20 | Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла |
| F20 | 7.5 | Система управления двигателем, блок управления иммобилайзером |
| F21 | — | |
| F22 | 10 | Электронный блок управления SRS |
| F23 | 10 | Очиститель омывательи лобового стекла |
| F24 | 10 | Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка |
| F25 | 10 | Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу |
| F26 | 7.5 | Реле выключателя запрещения запуска- с АКПП, система управления двигателем |
| F27 | — | |
| F28 | — | |
| F29 | 15 | Реле задержки омывателя фар |
За прикуриватель отвечает предохранитель номер 13 на 15А.
Вариант 2
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | Стартер |
| 2 | 10 | Зажигание |
| 3 | 10 | Освещение салона |
| 4 | 10 | Стоп сигналы |
| 5 | 10 | Сигнал |
| 6 | 15 | Противотуманные фары |
| 7 | 10 | Аварийная сигнализация |
| 8 | 10 | Габариты |
| 9 | 10 | Поворотники |
| 10 | 10 | Приборная панель |
| 11 | 10 | АБС |
| 12 | 10 | Электро усилитель руля |
| 13 | 10 | Подушки безопасности |
| 14 | 10 | Двигатель |
| 15 | 10 | Топливный насос |
| 16 | 10 | A/T Control |
| 17 | 10 | Кондиционер |
| 18 | 15 | Электро двигатель печки |
| 19 | 10 | Аудиосистема |
| 20 | 15 | Прикуриватель |
| 21 | 20 | Передние дворники |
| 22 | 10 | Зеркала и задние дворники |
| 23 | 15 | Обогрев заднего стекла |
Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.
Предохранители под капотом
Актуальное описание находится на крышке блока.
Вариант 1
| № | A | Расшифровка |
|---|---|---|
| F1 | 30 | Блок управления свечами накаливания — дизель |
| F2 | — | |
| F3 | 10 | Задние габариты |
| F4 | 15 | Правая фара |
| F5 | 15 | Левая фара |
| F6 | 25 | Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | 15 | Запасной |
| F8 | — | |
| F9 | 25 | Электродвигатель вентилятора системы охлаждения |
| F10 | 10 | Запасной |
| F11 | 15 | Кондиционер |
| F12 | 30 | Антиблокировочная система тормозов (ABS) |
| F13 | 30 | Замок зажигания |
| F14 | 25 | Управление двигателем |
| F15 | 65 | Распределение питания аккумуляторной батареи |
Вариант 2
| № | A | Назначение |
|---|---|---|
| F1 | 40 | Электронный блок управления ABS |
| F2 | 30 | Замок зажигания |
| F3 | 40 | Электронный блок управления ABS |
| F4 | 80 | Распределение питания аккумуляторной батареи |
| F5 | 30 | Электродвигатель вентилятора системы охлаждения |
| F6 | 30 | Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | 30 | Управление двигателем |
| F8 | — | |
| F9 | 60 | Блок управления свечами накаливания — дизель |
| F10 | — | |
| F11 | — | |
| F12 | — | |
| F13 | — | |
| F14 | — | |
| F15 | 10 | Генератор |
| F16 | 10 | Задние габариты |
| F17 | 15 | Левая фара |
| F18 | 15 | Правая фара |
| F19 | 15 | Кондиционер |
К12
Общее расположение блоков
| № | Описание |
|---|---|
| 1 | Блок управления кондиционером — за панелью управления отопителем |
| 2 | Датчик солнечного света (система кондиционирования) |
| 3 | Датчик температуры воздуха на впуске (кондиционер/ отопитель) |
| 4 | Датчик удара (SRS) |
| 5 | Датчик удара, со стороны водителя- под сиденьем |
| 6 | Датчик удара, со стороны пассажира — под сиденьем |
| 7 | Блок управления противоугонной систем ой – если установлен |
| 8 | Аккумуляторная батарея |
| 9 | Реле центрального замка — “keyless entry”, если есть |
| 10 | Диагностический разъем (DLC) |
| 11 | Реле нагревателя охлаждающей жидкости — дизель |
| 12 | Блок предохранителей и реле, моторный отсек 1 |
| 13 | Блок предохранителей и реле, моторный отсек 2 |
| 14 | Блок предохранителей и реле, моторный отсек З |
| 15 | Блок предохранителей и реле, моторный отсек 4 — дизельный двигатель |
| 16 | Блок предохранителей и реле приборная панель |
| 17 | Дополнительный предохранитель (Main250A) — аккумуляторная батарея |
| 18 | Резистор электродвигателя вентилятора отопителя — в электродвигателе вентилятора отопителя |
| 19 | Звуковой сигнал — за решеткой радиатора |
| 21 | Транспондер иммобилайзера- замок зажигания |
| 24 | Многофункциональный блок управления 2 – функции: центральный замок, электропривод стеклоподъемников, аварийная сигнализация, обогреватель заднего стекла, блок управления иммобилайзером, указатели поворота, лампы освещения салона, противотуманный фонарь, очиститель заднего стекла, очиститель омыватель лобового стекла |
| 25 | Блок управления навигационной системы — в блоке аудиосистемы (если есть) |
| 26 | Датчик температуры окружающего воздуха |
| 27 | Выключатель запрещения запуска — на КПП |
| 28 | Блоку правления усилителем рулевого управления |
| 29 | Электронный блок управления SRS |
| 30 | Электронный блок управления КПП |
| 31 | Маршрутный компьютер |
Предохранители в салоне
Находится в панели приборов за защитной крышкой. Подробнее смотрите пример К11.
| № | A | Обозначение |
|---|---|---|
| 1 | Реле дополнительного оборудования | |
| 2 | Реле электродвигателя вентилятора отопителя | |
| F1 | 15 | Очиститель лобового стекла |
| F2 | 10 | Индикаторы комбинации приборов |
| F3 | 10 | Система SRS |
| F4 | 10 | Многофункциональный блок управления 1, диагностический разъем |
| F5 | 10 | Выключатель стоп-сигналов (датчик положения педали тормоза), система ABS, стоп-сигналы |
| F6 | 10 | Центральный замок, противоугонная система, система кондиционирования |
| F7 | 10 | Многофункциональный блок управления 1 |
| F8 | 10 | Индикаторы комбинации приборов, диагностический разъем (DLC) |
| F9 | 15 | Отопитель кондиционер |
| F10 | 15 | Отопитель кондиционер |
| F11 | 15 | Предохранитель прикуривателя nissan march |
| F12 | 10 | Аудиосистема, навигационная система, противоугонная система, электропривод зеркал заднего вида на дверях, маршрутный компьютер |
| F13 | 10 | Обогреватель заднего стекла |
| F14 | 10 | Лампы системы освещения в дневное время |
| F15 | 10 | Подогреватель сидений |
| F16 | 10 | Кондиционер |
| F17 | 10 | Противоугонная система, центральный замок, лампы освещения салона |
За прикуриватель отвечает предохранитель номер 11 на 15А.
Предохранители под капотом
Блок с реле за фарой
| № | Назначение реле |
|---|---|
| 1 | Реле обогревателя заднего стекла |
| 2 | Реле системы управления двигателем |
| 3 | Реле ближнего света фар |
| 4 | Реле передних противотуманных фар |
| 5 | Реле стартера |
| 6 | — |
| 7 | Реле электродвигателя вентилятора системы охлаждения — высокая скорость |
| 8 | Реле электродвигателя вентилятора системы охлаждения – низкая скорость |
| 9 | Реле основных цепей зажигания |
| № | A | Назначение предохранителей |
|---|---|---|
| F31 | — | |
| F32 | — | |
| F33 | 10 | Правая фара — дальний свет, система освещения в дневное время – если есть |
| F34 | 10 | Дальний свет- левая фара, система освещения в дневное время – если есть |
| F35 | 10 | Задний правый габарит |
| F36 | 10 | Задний левый габарит |
| F37 | — | |
| F38 | 20 | Очиститель лобового стекла |
| F39 | 15 | Ближний свет- левая фара, система освещения в дневное время — если есть |
| F40 | 15 | Ближний свет- правая фара, система освещения в дневное время — если есть, корректор фар |
| F41 | 10 | Реле кондиционера |
| F42 | — | |
| F43 | — | |
| F44 | — | |
| F45 | 15 | Реле обогревателя заднего стекла |
| F46 | 15 | Реле обогревателя заднего стекла |
| F47 | 15 | Реле топливного насоса |
| F48 | 10 | Электронный блок управления КПП |
| F49 | 10 | Анти блокировочная система тормозов (ABS) |
| F50 | 10 | Выключатель запрещения запуска |
| F51 | 20 | Реле блока управления дроссельной заслонкой |
| F52 | 20 | Управление двигателем |
| F53 | 10 | Подогреваемые кислородные датчики |
| F54 | 10 | Форсунки |
| F55 | 20 | Противотуманные фары |
Дополнительные блоки
Блок 1
| № | A | Назначение |
|---|---|---|
| 1 | Реле звукового сигнала | |
| F21 | — | |
| F22 | — | |
| F23 | — | |
| F24 | 15 | Аудиосистема, навигационная система |
| F25 | 10 | Звуковой сигнал |
| F26 | 10 | Генератор |
| F27 | 10 | Система освещения в дневное время — если есть |
| F28 | 10 | — |
| F29 | 40 | Электронный блок управления ABS |
| F30 | 40 | Реле электродвигателя вентилятора системы охлаждения |
| F31 | 40 | Замок зажигания |
| F32 | 40 | Нагреватель охлаждающей жидкости |
| F33 | 40 | Многофункциональный блок управления 1 |
| F34 | 30 | Электронный блоку правления ABS |
| F35 | 30 | Реле насоса омывателя фар |
| F36 | 60 | Электронный блок управления АБС |
Блок 2
| № | A | Описание |
|---|---|---|
| А | 250 | Главный предохранитель |
| B | 80 | Электронный блоку правления ABS |
| C | 80 | Многофункциональный блок управления 1 |
| D | 60 | Блок предохранителей /реле — моторный отсек 1 (F45-F46),(F51-F52), реле основных цепей зажигания |
| E | 80 | Блок предохранителей /реле — приборная панель (F5-F8), (F14), (F17), дополнительное реле, реле электродвигателя вентилятора отопителя |
Частые вопросы: предохранители и реле Ниссан марч
Где находится блок предохранителей на Ниссан марч?
Где искать блоки на Ниссан марч: (65А) Распределение питания аккумуляторной батареи; (80А) Распределение питания аккумуляторной батареи; Блок управления кондиционером — за панелью управления отопителем; Аккумуляторная батарея. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ниссан марч?
Найдите позицию прикуривателя в таблице на странице Ниссан марч (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ниссан марч — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ниссан марч?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ниссан марч?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ниссан марч?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ниссан марч?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ниссан марч?
Схема и таблица предохранителей Ниссан марч — на этой странице: К11, К12. Сохраните страницу — номиналы соответствуют штатной комплектации.
