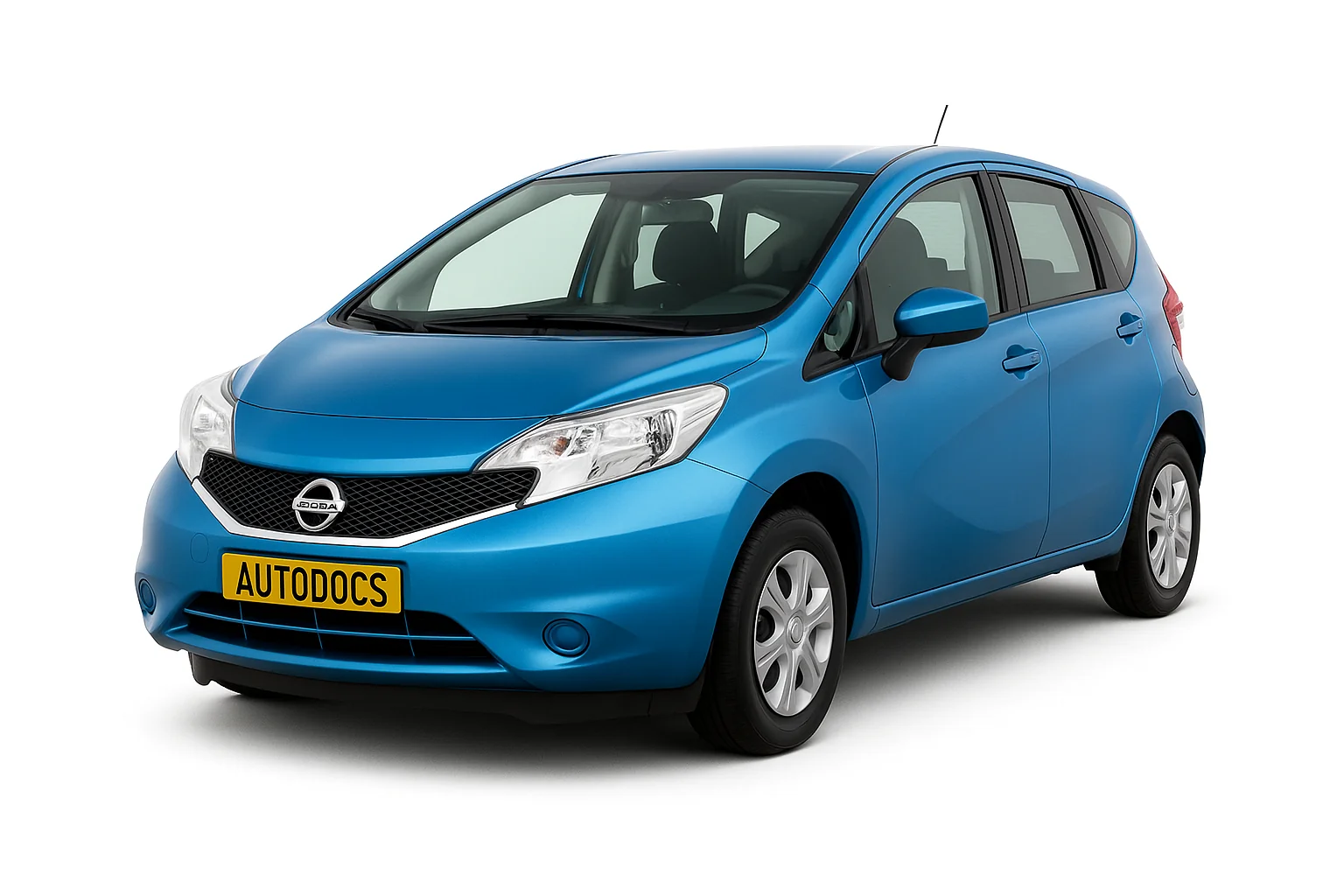

Nissan Note относится к субкомпактвэнам. Первое поколение обозначается как Е11 и выпускалось в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 года. За этот период автомобиль прошел рестайлинг. Второе поколение E12 выпускается в 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. В Россию официально не поставляется. Мы представляем для ознакомления информацию о местах расположения всех основных электронных блоков управления. Особое внимание уделим предохранителям и реле ниссан ноут е11 и е12, покажем фотографии блоков и их схемы с расшифровкой.
Назначение элементов Ваших блоков и их значение может отличаться от представленного. Сверяйте описание с Вашим, на обратной стороне защитной крышки.
E11
Блоки в салоне
Общее расположение блоков управления
Схема
Назначение
- Блок предохранителей
- Реле блокировки дверей (при наличии интеллектуальной системы доступа в автомобиль)
- Усилитель антенны противоугонной системы (NATS)
- Блок управления интеллектуальной системой доступа в автомобиль
- Блок кузовной электроники (BCM)
- Блок управления коробкой передач
- Блок подушек безопасности
- Блок управления ESP
Блок предохранителей
Он находится в панели приборов, слева за защитной крышкой.
Фотография
Схема
Описание
|
Предохранители |
|
| F1 | 10А Подушки безопасности системы SRC |
| F2 | 10А Дополнительное оборудование, реле зажигания, реле топливного насоса, блок кузовной электроники (BCM) |
| F3 | 10А предупреждающие индикаторы, предупреждающий зуммер, система зарядки |
| F4 | 15А Насос омывателя ветрового окна и стекла двери задка |
| F5 | 15А Обогрев наружных зеркал заднего вида |
| F6 | 10А Противоугонная система (NATS), Аудиосистема |
| F7 | 10А Блок кузовной электроники (BCM) |
| F8 | 10А Центральный замок, блок дистанционного управления |
| F9 | 10А Лампы стоп-сигналов, ABS, ESP, предупреждающие индикаторы |
| F10 | Резерв |
| F11 | Резерв |
| F12 | 10А Освещение салона, блок дистанционного управления, подсветка, освещение багажного отсека, датчик дождя |
| F13 | Резерв |
| F14 | 10А Подсветка панели приборов, разъем диагностики (OBD II), интеллектуальная система доступа в автомобиль, указатели поворота |
| F15 | 15А Электровентилятор отопителя |
| F16 | 10А Климатический блок |
| F17 | 15А Электровентилятор отопителя |
| F18 | 15А Задняя розетка |
| F19 | 10А Подогрев сидений |
| F20 | 15А Передняя розетка, предохранитель прикуривателя |
|
Реле |
|
| R11 | Реле электровентилятора отопителя |
| R12 | Реле дополнительного оборудования салона |
За передний прикуриватель отвечает предохранитель номер 20 на 15А.
Блоки под капотом
Общее расположение блоков
Схема
Обозначение
- Монтажный блок предохранителей (IPDM E/R)
- Блок реле (PTC)
- Дополнительный блок предохранителей
- K9K: Дополнительный блок силовых предохранителей
- Блок силовых предохранителей
- LHD: Блок управления ABS
- RHD: Блок управления ABS
- Мотор стеклоочистителя
- Блок управления двигателем (ECM)
Монтажный блок предохранителей
Фотография
Схема
Расшифровка элементов
| Предохранители | |
| 41 | – |
| 42 | – |
| 43 | 10А Дальний правый свет, дневные ходовые огни, система автоматического освещения |
| 44 | 10А Дальний левый свет, дневные ходовые огни, система автоматического освещения |
| 45 | 10А Габаритный свет с правой стороны, система автоматического освещения, подсветка |
| 46 | 10А Габаритный свет с левой стороны, система автоматического освещения, подсветка, фары |
| 47 | – |
| 48 | 20А Стеклоочиститель и омыватель лобового стекла |
| 49 | 15А Ближний левый свет, дневные ходовые огни, система автоматического освещения |
| 50 | 15А Ближний правый свет, дневные ходовые огни, система автоматического освещения |
| 51 | 10А Муфта компрессора кондиционера |
| 52 | – |
| 53 | – |
| 54 | 20А Блок управления автоматической коробкой передач |
| 55 | 15А Обогрев заднего стекла, предохранитель № 5 (обогрев зеркал) |
| 56 | 15А Обогрев заднего стекла, предохранитель № 5 (обогрев зеркал) |
| 57 | 15А Реле топливного насоса |
| 58 | 10А Датчик скорости (автоматическая коробка передач), датчик температуры масла (автоматическая коробка передач), блок управления автоматической коробкой передач, датчик вращения турбины |
| 59 | 10А ABS, ESP |
| 60 | 10А Селектор автоматической коробки передач, система запуска, лампы заднего хода, индикаторы автоматической коробки передач, задней стеклоочиститель и омыватель |
| 61 | 20А Реле дроссельной заслонки |
| 62 | 20А Блок управления двигателем, датчик массового расхода воздуха, датчик положения коленчатого вала, датчик положения распределительного вала, клапан продувки адсорбера, система зажигания, впускной клапан, противоугонная система, форсунки, привод подачи топлива, клапан турбины |
| 63 | 10А Система впрыска топлива, передний нагреваемый датчик кислорода, задний нагреваемый датчик кислорода |
| 64 | 10А Система впрыска топлива |
| 65 | 20А Передний противотуманный свет |
| Реле | |
| R1 | 1) Обогрев заднего стекла, 2) Ближний свет |
| R2 | 1) Блок управления двигателем (ECM), 2) Габаритный свет |
| R3 | 1) Ближний свет, 2) Дальний левый свет |
| R4 | 1) Передний противотуманный свет, 2) Дальний правый свет |
| R5 | 1) Стартер, 2) Муфта компрессора кондиционера |
| R6 | Передний противотуманный свет |
| R7 | 1) Вентилятор системы охлаждения (высокая скорость), 2) Стеклоочиститель лобового стекла |
| R8 | 1) Вентилятор системы охлаждения (низкая скорость), 2) Вентилятор системы охлаждения (высокая скорость) |
| R9 | 1) Зажигание, 2) Вентилятор системы охлаждения (низкая скорость) |
Дополнительный блок предохранителей
Схема
Назначение
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | 15А Аудио система |
| 35 | 10А Звуковой сигнал |
| 36 | 10А Система зарядки |
| 37 | 10А Дневные ходовые огни |
| 38 | – |
| F | 40А ABS, ESP |
| G | 40А Реле вентилятора системы охлаждения (высокая скорость), реле вентилятора системы охлаждения (низкая скорость) |
| H | 40А Замок зажигания |
| I | 40А Вспомогательный отопитель (PTC) |
| J | 40А Стеклоподъемники, блок кузовной электроники (BCM) |
| K | 30А ABS, ESP |
| L | 30A Очистители фар |
| M | 60А Усилитель рулевого управления |
| R1 | Дневные ходовые огни |
| R2 | Звуковой сигнал |
Дополнительный блок силовых предохранителей
- N 80A – Вспомогательный отопитель (PTC)
- O 60A – Свечи накала
- P 80A – Вспомогательный отопитель (PTC)
Блок силовых предохранителей
Находится на плюсовой схеме аккумуляторной батареи.
- А – 80/140/250А – Система зарядки, система запуска, предохранители
- B – 80/100A – Предохранители
- C – 80A – Предохранители
- D – 60A – Реле зажигания, предохранители, реле топливного насоса
- Е – 80А – Вспомогательное реле, предохранители, реле отопителя
E12
Общее расположение блоков схоже с первым поколением.
Блок под капотом
Находится в торце панели приборов, за боковой крышкой.
Фотография
Схема
Описание
- 10А – Электрооборудование согласно схемы с обратной стороны крышки
- 10А – Электрооборудование согласно схемы с обратной стороны крышки
- 10А – Омыватели
- 10А – SRS, Подушки безопасности
- 10А – Электрооборудование согласно схемы с обратной стороны крышки
- 20А
- 10А – Система запуска, интел. ключ
- 20А – Обогреватель заднего стекла, BCM
- 10А – Электрооборудование согласно схемы с обратной стороны крышки
- 15А – Прикуриватель, передняя розетка
- 10А – Зеркала, Дисплей аудиосистемы
- 10А – Аудиосистема, Приборная панель
- 15А – Система кондиционера
- 20А – Система кондиционера
- 15А – Система кондиционера
- R1 – реле электрооборудования салона
- R2 – реле системы зажигания
- R3 – реле вентилятора
За прикуриватель отвечает предохранитель номер 15 на 15А.
Блоки под капотом
Монтажный блок предохранителей
Фотография
Схема
Обозначение
| 34 | 10А Фары |
| 35 | 10А Фары |
| 37 | 10А Лампы, габариты, система парковки |
| 38 | – |
| 39 | 30А Омыватель |
| 40 | 15А Фары ближнего света |
| 41 | 15А Фары ближнего света |
| 42 | 10А Реле кондиционера |
| 48 | 15А Реле топливного насоса |
| 49 | 10А модуль управления кузовом и двигателем, интеллектуальная ключевая система, функция запуска двигателя |
| 50 | 10А Система контроля тормозов |
| 51 | 10А Система управления двигателем |
| 52 | 15А Реле управления двигателем дроссельной заслонки |
| 53 | 20А Реле ECM, Система управления двигателем, NVIS |
| 54 | 15А Система управления двигателем |
| 55 | 10А Система управления двигателем |
Дополнительный блок предохранителей
Схема
Назначение
| 23 | |
| 24 | 10А Система зарядки, звуковой сигнал, интеллектуальная ключевая система, система безопасности автомобиля |
| 25 | 10А Система управления CVT |
| 26 | |
| 27 | |
| 28 | |
| 29 | 15А Аудиосистема / 20А Навигация, отображения аудиосистемы |
| 30 | 10А модуль управления кузова, система управления тормозом, система управления двигателем, интеллектуальная ключевая система |
| 31 | 15А Передняя противотуманная фара |
| F | 40А/50А Реле охлаждающего вентилятора |
| G | 40А модуль управления кузова, система дневного света, передняя противотуманная фара, передняя стеклоочиститель и система омывателе |
| H | 40А Пусковая система, реле зажигания |
| I | 40А |
| J | 60А Электронно управляемая система рулевого управления с усилителем |
| K | |
| L | 30А Система контроля тормозов |
| M | 30А Система контроля тормозов |
Блок силовых предохранителей
Находится на плюсовой клемме аккумулятора.
- A – 120A – Генератор
- B – 60A – Зажигание, реле, предохранители
- C – 80A – Вспомогательные приборы, реле, предохранители
- D – 100A – Предохранители
- E – 80A – Реле ламп, предохранители
