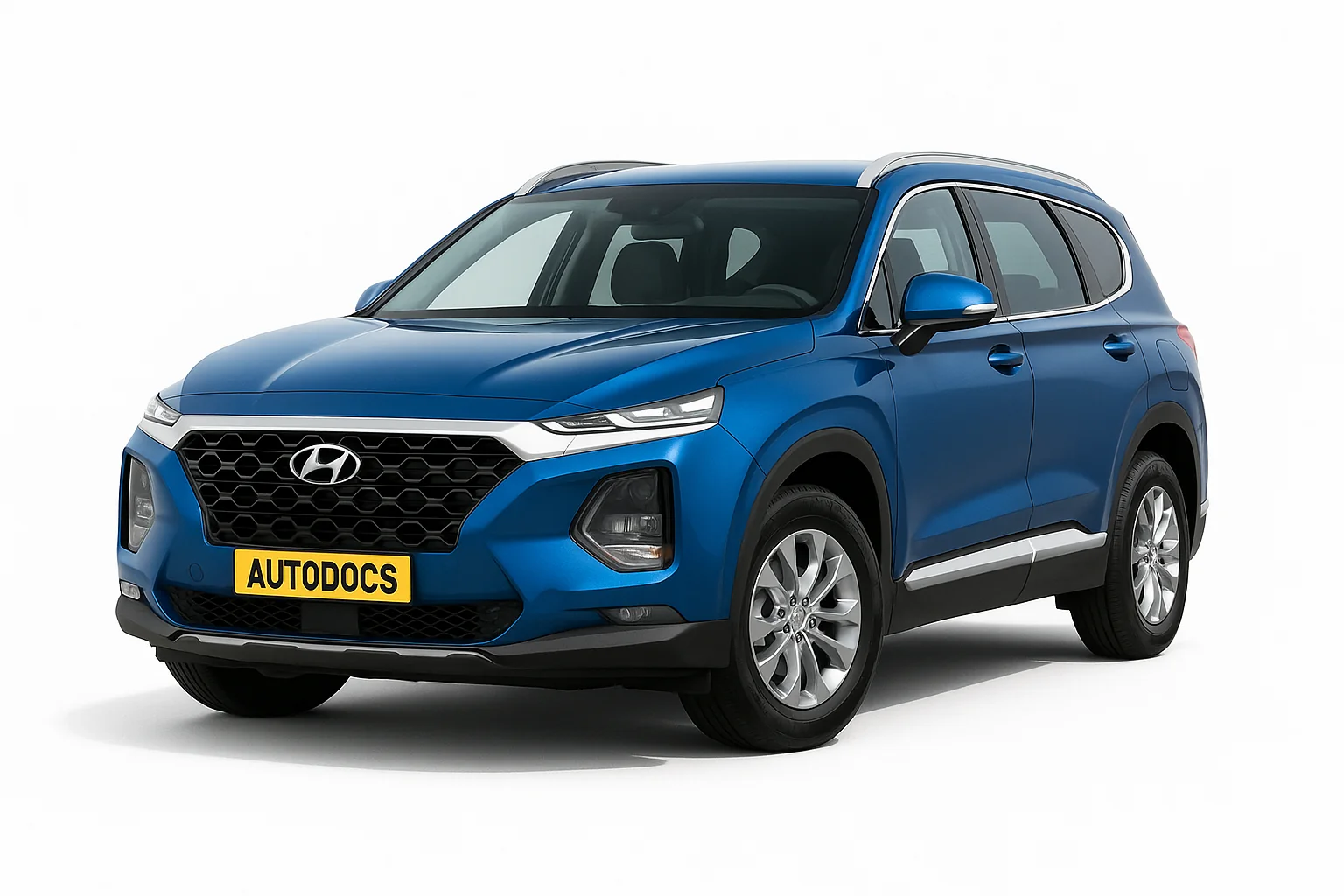

Hyundai Santa Fe 4 был представлен в 2018 году, выпускался в 2019, 2020 и 2021 годах и продолжает выпускаться по настоящее время. В статье рассмотрены расположение блоков предохранителей и реле, схемы, фотографии, номиналы и назначение элементов в салоне и под капотом. Отдельно указаны предохранители прикуривателя и розетки, а также дополнительный блок для дизельных версий.
Актуальные схемы для вашей модели будут нанесены на защитную крышку, с её обратной стороны.
Не то поколение Hyundai Santa Fe?
[Описание для Hyundai Santa Fe 1]
[Описание для Hyundai Santa Fe 2]
[Описание для Hyundai Santa Fe 3]
Содержание
Блок в салоне
Он находится под панелью со стороны водителя.
| № | A | Описание |
|---|---|---|
| MODULE 4 | 7.5 | Разъем передачи данных, выключатель стоп-сигнала, модуль двери водителя |
| AIR BAG 1 | 15 | Модуль управления SRS, датчик обнаружения пассажиров |
| BRAKE SWITCH | 7.5 | IBU, выключатель стоп-сигнала |
| MODULE 9 | 15 | Аудио, аудио / видео и головное устройство навигации, комбинация приборов, модуль управления кондиционером, преобразователь низкого напряжения постоянного тока (аудио / усилитель), проекционный дисплей, датчик дождя, датчик предупреждения о пассажирах сзади (ROA), модуль управления IMS водителя , Модуль двери водителя, электрическое наружное зеркало водителя / пассажира, модуль двери багажного отделения с электроприводом |
| MODULE 10 | 10 | Разъем передачи данных, левый / правый блок предупреждения о слепых зонах, переднее беспроводное зарядное устройство, задний модуль управления кондиционером, электрохромное зеркало |
| AIR BAG IND | 10 | Модуль управления кондиционером, комбинация приборов |
| IBU 1 | 7.5 | IBU |
| MODULE 2 | 7.5 | Монитор кругового обзора, выход для инвертора переменного тока, инвертор переменного тока, левый / правый обогреватель заднего сиденья, модуль управления вентиляцией переднего сиденья, модуль управления обогревателем переднего сиденья |
| MODULE 8 | 7.5 | Выключатель аварийной сигнализации, соленоид ключа, внешняя ручка смарт-ключа водителя / пассажира |
| S/HEATER FRT | 20 | Модуль управления передней вентиляцией воздуха, модуль управления обогревателем переднего сиденья |
| AIR BAG 2 | 15 | Модуль управления SRS |
| MODULE 5 | 7.5 | Блок предупреждения о выезде с полосы движения, переключатель аварийной площадки, IBU, консольный переключатель, индикатор рычага переключения передач банкомата, ЭБУ полного привода, переключатель спортивного режима |
| IBU 2 | 15 | IBU, Замок зажигания |
| SUNROOF 2 | 20 | Панорамный люк на крыше |
| MODULE 1 | 7.5 | IBU |
| P/WINDOW RH | 25 | Модуль электрического стеклоподъёмника безопасности пассажира, переключатель электрического стеклоподъёмника пассажира, переключатель заднего правого стеклоподъёмника |
| ISG | 15 | Преобразователь постоянного тока с низким уровнем напряжения (AMP), комбинация приборов, модуль управления кондиционером, головное устройство аудио / видео и навигации, проекционный дисплей |
| RR SEAT (LH) | 25 | Обогреватель заднего левого сиденья, переключатель складывания заднего сиденья, левый |
| CLUSTER | 7.5 | Комбинация приборов, проекционный дисплей |
| MDPS | 10 | Блок MDPS |
| A/C | 7.5 | Соединительный блок E / R (реле вентилятора), SUB соединительный блок (реле PTC нагревателя 1/2), модуль управления кондиционером, кластерный ионизатор |
| CHILD LOCK | 15 | Блок реле ICM (реле блокировки / разблокировки детей) |
| DOOR LOCK | 20 | Реле замка двери, реле отпирания двери, реле подъемной двери, реле отпирания на два поворота |
| REAR A/C | 10 | Модуль управления задним кондиционером, электродвигатель заднего вентилятора, модуль управления кондиционером |
| SUNROOF 1 | 20 | Панорамный люк на крыше |
| P/WINDOW LH | 25 | Модуль электрического стеклоподъёмника безопасности водителя, переключатель заднего стеклоподъёмника, левый |
| MODULE 3 | 7.5 | IBU |
| MODULE 6 | 7.5 | Аудио, аудио / видео и головное устройство навигации, преобразователь низкого напряжения постоянного тока (аудио / усилитель), модуль управления кондиционером, электрохромное зеркало, центральный переключатель нижней панели, модуль управления IMS водителя, левый / правый обогреватель заднего сиденья, передний воздух Модуль управления вентиляцией, модуль управления обогревателем переднего сиденья |
| WASHER | 15 | Многофункциональный переключатель |
| RR SEAT (RH) | 25 | Обогрев заднего правого сиденья, выключатель складывания заднего сиденья, правый |
| WIPER (REAR) | 15 | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя |
| AMP | 25 | AMP, преобразователь постоянного тока с низким уровнем напряжения (AMP) |
| ACC | 7.5 | Монитор объемного обзора, AMP, IBU, переднее беспроводное зарядное устройство, переднее зарядное устройство USB, преобразователь низкого напряжения постоянного тока (аудио / AMP), аудио, аудио / видео и головное устройство навигации, заднее USB-зарядное устройство, левое / правое |
| P/SEAT (PASS) | 30 | Ручной переключатель на пассажирском сиденье |
| P/SEAT (DRV) | 30 | Модуль управления IMS водителя, ручной переключатель сиденья водителя |
Блоки под капотом
Основной блок
Расположен в правой части подкапотного пространства.
| № | A | Обозначение |
|---|---|---|
| MDPS | 80 | Блок MDPS |
| EPB | 60 | Модуль ESC |
| B+4 | 50 | Распределительный блок ICU (предохранитель – МОДУЛЬ 8, S / HEATER FRT, P / WINDOW RH, AMR SUNROOF) |
| B+3 | 50 | Распределительный блок ICU (предохранитель – P / WINDOW LH, RR SEAT (LH), P / SEAT (DRV), P / SEAT (PASS)) |
| B+2 | 50 | Соединительный блок ICU (IPS 8 / IPS 10 / IPS 11 / IPS 12 / IPS 13 / IPS 14 / IPS 15) |
| REAR HEATED | 40 | Реле заднего обогрева |
| ABS 1 | 40 | Модуль ESC |
| BLOWER | 40 | Реле вентилятора |
| ABS 2 | 40 | Модуль ESC |
| PTC HEATER 1 | 50 | Соединительный блок SUB (реле PTC нагревателя 1) |
| PTC HEATER 2 | 50 | Соединительный блок SUB (реле PTC нагревателя 2) |
| B+1 | 50 | Соединительный блок ICU (IPS 1 / IPS 2 / IPS 3 / IPS 5 / IPS 6 / IPS 7, реле фиксации длительной / кратковременной нагрузки) |
| B+5 | 50 | Распределительный блок ICU (Предохранитель – ЗАМОК ДВЕРИ, IBU 1, IBU 2, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, ЗАМОК ДЛЯ ДЕТЕЙ, ЗАДНЕЕ СИДЕНЬЕ (ПРАВОЕ), ЛЮК 2) |
| INVERTER | 30 | Блок инвертора переменного тока |
| POWER TAILGATE | 30 | Модуль силовых задних ворот |
| TRAILER 3 | 30 | Лампа для прицепа |
| IG2 | 40 | Пусковое реле, соединительный блок ICU (предохранитель – кондиционер, шайба, стеклоочиститель (ЗАДНИЙ), МОДУЛЬ 1, МОДУЛЬ 2, ЗАДНИЙ НОМЕР) |
| OIL PUMP | 40 | Электронный модуль масляного насоса |
| COOLING FAN 2 | 50 | Реле вентилятора охлаждения |
| HEATED MIRROR | 10 | Наружное зеркало с электроприводом водителя / пассажира, модуль управления кондиционером |
| A/C 2 | 10 | Модуль управления кондиционером |
| WIPER FRT 2 | 10 | Реле стеклоочистителя (LO), электродвигатель переднего стеклоочистителя |
| ECU 4 | 15 | PCM |
| AMS | 10 | Датчик батареи |
| VACUUM PUMP | 20 | Вакуумный насос |
| 4WD | 20 | Полный привод ECM |
| SENSOR 6 | 15 | Электронный модуль масляного насоса, вакуумный насос (2.0 T-GDI) |
| ABS 3 | 10 | Модуль ESC |
| SENSOR 7 | 10 | Умный радар круиз-контроля |
| SENSOR 5 | 10 | Клапан закрытия адсорбера, соединительный блок E / R (реле охлаждающего вентилятора) |
| IGN COIL | 20 | Катушка зажигания # 1 / # 2 / # 3 / # 4 |
| SENSOR 1 | 10 | Реле топливного насоса, электромагнитный клапан регулируемого впуска, электромагнитный клапан управления продувкой, клапан управления маслом |
| E-CVVT 2 | 20 | PCM |
| A/C 1 | 10 | Реле кондиционера |
| WIPER FRT 1 | 25 | Главное реле стеклоочистителя |
| TCU 2 | 10 | Переключатель диапазона трансмиссии |
| ECU 3 | 10 | PCM |
| B/ALARM HORN | 15 | Реле звукового сигнала охранной сигнализации, реле звукового сигнала |
| HORN | 15 | Реле звукового сигнала |
| FUEL PUMP | 20 | Реле топливного насоса |
| ECU 1 | 20 | PCM |
| SENSOR 2 | 10 | реле компрессора кондиционера, датчик кислорода (вверх / вниз) |
| E-CVVT 1 | 20 | PCM |
| POWER OUTLET 1 | 20 | Передняя розетка |
| POWER OUTLET 2 | 20 | Задняя розетка |
| ACC | 10 | Распределительный блок ICU (предохранитель – ACC) |
| TCU 1 | 15 | PCM |
| IG 1 | 40 | Реле PDM (IG1) |
Предохранители прикуривателя и дополнительных розеток обозначены как POWER OUTLET.
Дополнительный блок
Устанавливается на дизельные модели.
Частые вопросы: предохранители и реле Hyundai Santa Fe 4
Где находится блок предохранителей на Hyundai Santa Fe 4?
Где искать блоки на Hyundai Santa Fe 4: Датчик батареи. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Hyundai Santa Fe 4?
Найдите позицию прикуривателя в таблице на странице Hyundai Santa Fe 4 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Hyundai Santa Fe 4 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Hyundai Santa Fe 4?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai Santa Fe 4?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai Santa Fe 4?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai Santa Fe 4?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai Santa Fe 4?
Схема и таблица предохранителей Hyundai Santa Fe 4 — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
