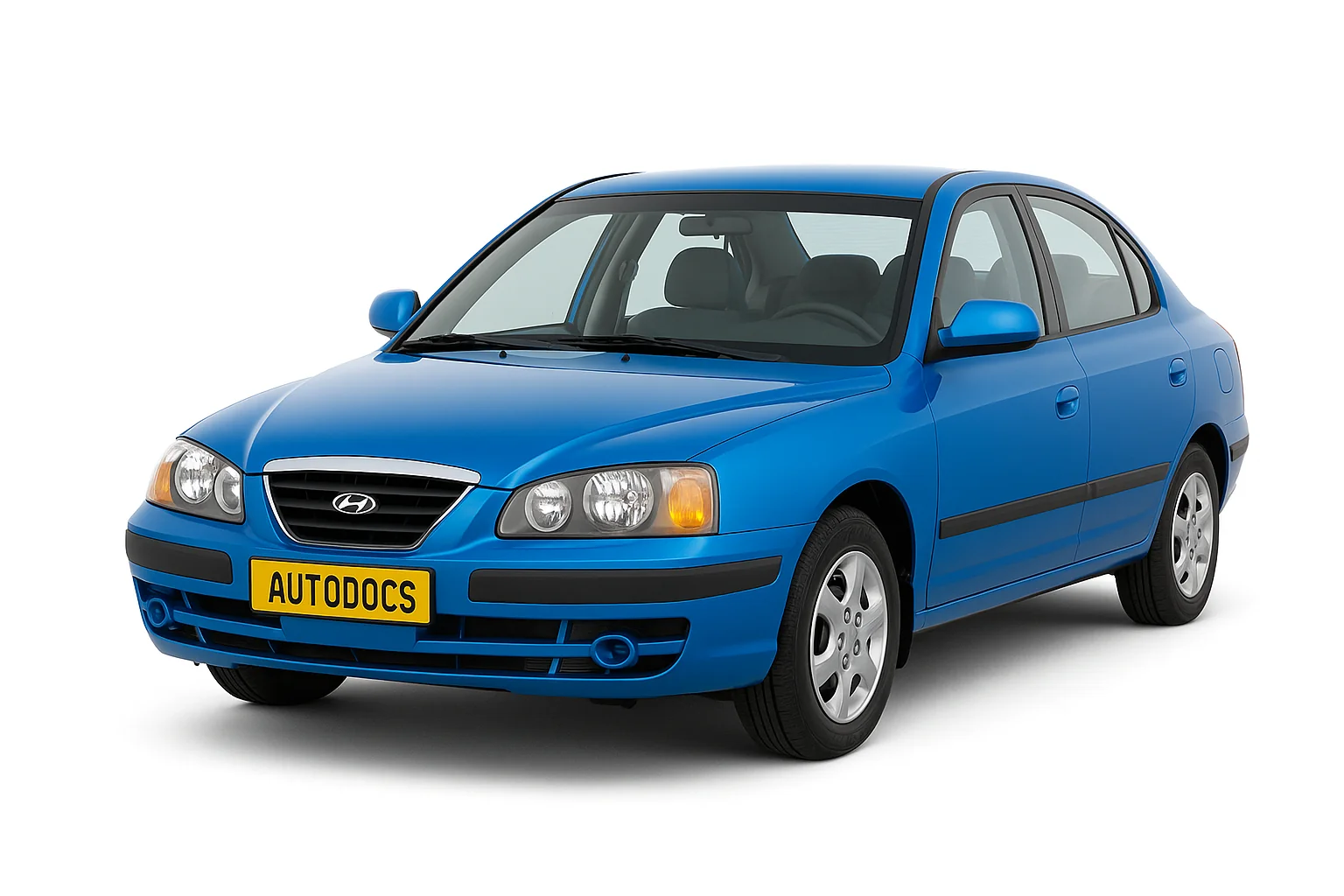

Hyundai Elantra 3-го поколения (XD) — автомобиль, выпускавшийся в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах с бензиновыми и дизельными двигателями. В статье рассмотрены расположение и схемы блоков предохранителей и реле в салоне, под капотом и дополнительном блоке, номиналы и назначение элементов. Отдельно указаны предохранитель прикуривателя, реле и силовые цепи автомобиля.
Сверяйте описание со своими схемами на обратной стороне защитной крышки.
Содержание
Блок в салоне
Он находится под панелью со стороны водителя, за защитной крышкой.
| № | A | Описание |
|---|---|---|
| 1 | 10 | Сигналы поворота, лампы заднего хода |
| 2 | 10 | Подсветка приборной панели, ДХО, генератор, блок временных задержек стеклоочистителей, штатная сигнализация |
| 3 | 15 | Подушки безопасности |
| 4 | 10 | Аварийная сигнализация |
| 5 | 10 | Мотор отопителя салона |
| 6 | 10 | Передняя правая фара, внутреннее освещение |
| 7 | 10 | Передняя левая фара, внешнее освещение |
| 8 | 10 | Штатная сигнализация, цепь запуска |
| 9 | 10 | Часы, электрические зеркала, аудио |
| 10 | 10 | Круиз-контроль, ЭБУ, ЭБУ АКПП, спидометр |
| 11 | 10 | ABS |
| 12 | 10 | Лампа индикации подушек безопасности |
| 13 | 30 | Обогрев заднего стекла |
| 14 | 20 | Мотор выдвигающейся антенны |
| 15 | 15 | Центральный замок, люк |
| 16 | 15 | Лампы стоп-сигнала, электростеклоподъёмники |
| 17 | 10 | Обогрев заднего стекла и обогрев боковых зеркал |
| 18 | 15 | Прикуриватель и розетка 12В |
| 19 | 10 | Не используется |
| 20 | 10 | Кондиционер, лампы передних фар, электростеклоподъёмники |
| 21 | 15 | Задний стеклоочиститель и омыватель |
| 22 | 20 | Передний стеклоочиститель и омыватель |
| 23 | 20 | Подогрев сидений |
| 24 | 10 | Климат-контроль, блок временных задержек стеклоочистителей, затемнение зеркал, люк |
| 25 | 15 | Свет салона, багажника, замка зажигания, диагностический разъем, аудио |
| Short connector | Перемычка. Подсветка бардачка, аудио, управление климат-контролем | |
| P/WDW | 30 | Электро стеклоподъемники |
| spare | Запасные предохранители |
За прикуриватель отвечает предохранитель номер 18 на 15А.
В зависимости от комплектации возможно расположение отдельных элементов реле с обратной стороны блока.
Блок под капотом
Основной блок
Находится в левой части подкапотного пространства, рядом с аккумулятором.
| № | A | Обозначение предохранителей |
|---|---|---|
| 1 | 120 | BATT. Главный предохранитель |
| 2 | 50 | BATT. Стекло подъемники, задние фонари, предохранители салона 4, 13 – 16 |
| 3 | 20 | COND. Вентилятор радиатора кондиционера |
| 4 | 20 | RAD. Вентилятор радиатора двигателя |
| 5 | 20 | ECU. Генератор, ЭБУ, бензонасос |
| 6 | 40 | IGN. Зажигание, стартер |
| 7 | 15 | INJ. Форсунки, регулятор холостого хода, клапан адсорбера, датчик распредвала |
| 8 | 10 | SNSR. Датчик кислорода (лямбда-зонд), ЭБУ |
| 9 | 15 | DRL. Дневные ходовые огни (ближний свет при включенном зажигании) |
| 10 | 20 | H/WASH. Омыватель передних фар (не используется) |
| 11 | 15 | F/FOG. Передние противотуманные фары |
| 12 | 10 | ECU. ЭБУ АКПП |
| 13 | 15 | HORN A/C. Звуковой сигнал, кондиционер |
| 14 | 15 | H/LP(HI). Дальний свет |
| 15 | 15 | H/LP(LO). Ближний свет |
| 16 | 30 | ABS1. Анти блокировочная система тормозов (ABS) |
| 17 | 30 | ABS2. Анти блокировочная система тормозов (ABS) |
| 18 | 30 | BLOWER. Вентилятор отопителя салона |
| № | Назначение реле |
|---|---|
| 19 | HEAD LAMP HI Лампы дальнего света |
| 20 | A/C Кондиционер |
| 21 | FUEL PUMP Топливный насос |
| 22 | FRONT FOG LAMP Передние противотуманные фары |
| 23 | WIPER MOTOR Мотор стеклоочистителя |
| 24 | HORN Звуковой сигнал |
| 25 | CONDENSER FAN 2 Вентилятор радиатора кондиционера реле 2 |
| 26 | ENGINE CONTROL ЭБУ |
| 27 | START Стартер |
| 28 | CONDENSER FAN 1 Вентилятор радиатора кондиционера реле 1 |
| 29 | HEAD LAMP LOW Лампы ближнего света |
| 30 | RADIATOR FAN Вентилятор радиатора двигателя |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
| № | A | Расшифровка |
|---|---|---|
| 1 | Реле свечей накаливания | |
| F1 | 30 | Подогреватель топлива |
| F2 | 30 | Нагреватель охлаждающей жидкости |
| F3 | 80 | Свеча накаливания |
| F4 | 60 | Нагреватель охлаждающей жидкости |
Частые вопросы: предохранители и реле Hyundai Elantra 3 (XD) 2000–2006
Где находится блок предохранителей на Hyundai Elantra 3 (XD) 2000–2006?
Где искать блоки на Hyundai Elantra 3 (XD) 2000–2006: Мотор отопителя салона; Мотор выдвигающейся антенны; Свет салона, багажника, замка зажигания, диагностический разъем, аудио; BATT. Стекло подъемники, задние фонари, предохранители салона 4, 13 – 16. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Hyundai Elantra 3 (XD) 2000–2006?
Найдите позицию прикуривателя в таблице на странице Hyundai Elantra 3 (XD) 2000–2006 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Hyundai Elantra 3 (XD) 2000–2006 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Hyundai Elantra 3 (XD) 2000–2006?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai Elantra 3 (XD) 2000–2006?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai Elantra 3 (XD) 2000–2006?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai Elantra 3 (XD) 2000–2006?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai Elantra 3 (XD) 2000–2006?
Схема и таблица предохранителей Hyundai Elantra 3 (XD) 2000–2006 — на этой странице: Блок в салоне, Блок под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
