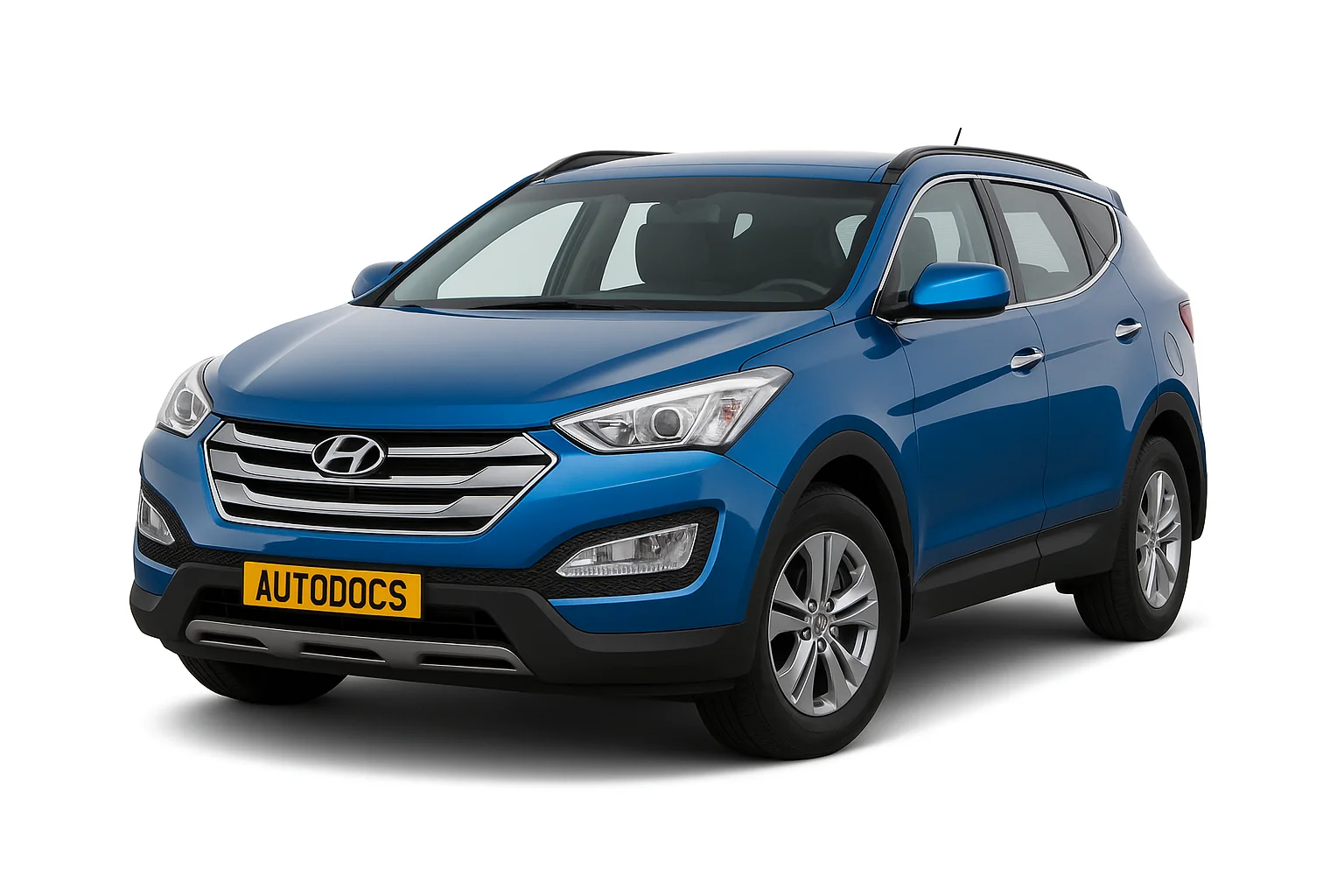

Hyundai Santa Fe 3 го поколения производился в 2012, 2013, 2014, 2015, 2016, 2017 и 2018 году и поставлялся по всему миру. За это время модель прошла рестайлинг. Выпускались как 5-ти так и 7-ми местные модели. В данной статье вы найдёте описание предохранителей и реле Хендай Санта Фе 3 го поколения со схемами блоков и местами их расположения. Отдельно выделим предохранитель отвечающий за прикуриватель.
Исполнения блоков может отличаться и зависит от года выпуска, уровня оснащения и региона поставки. Актуальные схемы для Вашей Хендай Санта Фе 3 будут нанесены на обратную сторону защитной крышки. Сверяйте назначение!
Не то поколение Hyundai Santa Fe?
[Описание для Hyundai Santa Fe 1]
[Описание для Hyundai Santa Fe 2]
[Описание для Hyundai Santa Fe 4]
Блок в салоне
Он находится под панелью со стороны водителя.
Схема
Описание
| 10А ИНД. ПОДУШ. БЕЗОП. | Комбинация приборов |
| 10А ПОД. БЕЗОП. | ЭБУ SRS, ЭБУ кондиционера |
| 7,5А МОДУЛЬ 5 | Датчик дождя, верхний люк, ЭБУ электронного ключа, ВСМ, система помощи при парковке, кондиционер, инверторный модуль, блок реле ICM (реле левого /правого указателя поворота, реле заднего вентилятора), обогреватель левого /правого заднего сиденья, блок управления системой CCS сиденья водителя/ пассажира, модуль подогрева сиденья водителя/ пассажира |
| 7,5А МОДУЛЬ 1 | Переключатель спортивного режима, электромагнит блокировки ключа, выключатель на консоли (левый /правый), передний выключатель на консоли, переключатель электро стекло подъемника левой /правой задней двери |
| 10А ЗАДНИЙ ПТФ | Блок реле ICM (реле задних противотуманных фонарей) |
| 10А ПАМЯТЬ 2 | ВСМ, модуль контроля давления в шинах, блок IMS водителя, модуль двери водителя/ пассажира, автоматическое включение световых приборов и фотоэлемент, диагностический разъем, ЭБУ кондиционера, комбинация приборов |
| 7,5А ЭЛ. КЛЮЧ 2 | Блок управления эл. ключа, модуль иммобилайзера |
| 10А МОДУЛЬ 3 | ВСМ, комбинация приборов, модуль контроля давления в шинах, блок управления системой помощи при парковке, электро хромное зеркало заднего вида, модуль предупреждения о выезде за пределы полосы движения, датчик угла поворота рулевого колеса, ЭБУ кондиционера, аудиосистема, аудиовизуальное головное устройство с навигацией, ЭБУ 4WD, индикатор положения передач АКПП, задний датчик помощи при парковке левый/ правый, обогреватель левого/ правого заднего сиденья, модуль подогрева сиденья водителя/пассажира, задний датчик помощи при парковке (центральный) левый/ правый, Модуль управления климат-контролем сиденья водителя/ пассажира, модуль IMS водителя, переключатель консоли (лев./прав.), переключатель задней консоли, модуль двери водителя/ пассажира, модуль электрического стояночного тормоз |
| 10А ЭЛ. КЛЮЧ 4 | Кнопка пуска и останова, модуль иммобилайзера |
| 15А ПЛАФОН ОСВЕЩЕНИЯ САЛОНА | Плафон багажника, лампа в солнцезащ. козырьке (лев/ прав, ст.), плафон потолочной консоли, центральный плафон освещения салона, левая/ правая лампа индивидуальной подсветки |
| 15А МУЛЬТИМЕДИА | Аудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы |
| 7,5А MDPS | Блок MDPS |
| 15А ПОДОГРЕВ РУЛЯ | Переключатель на рулевом колесе |
| 10А ПАМЯТЬ 1 | Радиочастотный приемник, подсветка замка зажигания и датчик открытия двери |
| 7,5А ПУСК | Без ИММОБ. и эл. ключа: Блок реле ICM (реле охранной сигнализации) С иммоб. /эл. ключом: ЭБУД/РСМ, переключатель диапазонов АКПП, ЭБУ электронного ключа, коробка предохранителей и реле в моторном отсеке (реле 2) |
| 10А МОДУЛЬ 2 | Адаптивная система коррекции фар, выключатель в передней панели, ЭБУ активного подъемника капота, ЭБУ свечей накаливания (дизельный двигатель), многофункциональный диагностический разъем, левая/ правая фара, привод корректора угла наклона левой /правой фары, блок автоматической коррекции угла наклона фар, выключатель стоп -сигнала, датчик воды в топливном фильтре (дизельный двигатель), дизельный блок (реле 1 (дизельный двигатель) |
| 10А УКАЗАТЕЛЬ ПОВОРОТА | Блок реле ICM (реле левых/правых указателей поворота) |
| 20А ВЕРХНИЙ ЛЮК 2 | Люк крыши |
| 15А ОБОГРЕВАТЕЛЬ ЗАДНЕГО СИДЕНЬЯ | Обогреватель левого/правого заднего сиденья |
| 20А ЗАЖИГАНИЕ | Блок реле и предохранителей моторного отсека (предохранители – F35, F36, F37, F38) |
| 7,5А КОНДИЦИОНЕР 1 | Блок реле и предохранителей М/О (реле 4/14), ЭБУ кондиционера, ионизатор на комбинации приборов, дизельный блок (реле 3/4) |
| 15А ЗАДНИЙ СТЕКЛО ОЧИСТИТЕЛЬ | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя, многофункциональный переключатель |
| 25А ЭЛ. КЛЮЧ 1 | Блок управления эл. ключами |
| 20А ОБОГРЕВАТЕЛЬ ПЕРЕДНЕГО СИДЕНЬЯ | Блок управления системой CCS сиденья водителя/ пассажира, блок управления обогревателем сиденья водителя/ пассажира |
| 7,5А КОНДИЦИОНЕР 2 | ЭБУ кондиционера |
| 20А ПРИКУРИВАТЕЛЬ | Передняя розетка питания и прикуриватель, розетка питания в багажном отделении |
| 15А ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА | Многофункциональный переключатель, блок реле и предохранителей моторного отсека (реле 9/11) |
| 20А ЗАДНИЙ ВЕНТИЛЯТОР | Блок реле ICM (реле заднего вентилятора) |
| 25А ПРАВ. ЭЛЕКТРОСТ. | Модуль электро стекло подъемника двери водителя /пассажира с защитой от защемления, модуль двери водителя/ пассажира, переключатель электро стекло подъемника задней правой двери, модуль электро стекло подъемника задней правой двери с защитой от защемления |
| 10А ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА | ЭБУ кондиционера |
| 7,5А ВЫКЛЮЧАТЕЛЬ ТОРМОЗА | Блок управления эл. ключа, выключатель сигнала торможения |
| 20А ВЕРХНИЙ ЛЮК 1 | Верхний люк |
| 25А ЭЛЕКТРО СТЕКЛО ПОДЪЕМНИК, ЛЕВ | Модуль электро стекло подъемника двери водителя /пассажира с защитой от защемления, модуль двери водителя/пассажира, переключатель электро стекло подъемника задней правой двери, модуль электро стекло подъемника задней правой двери с защитой от защемления |
| 15А КРЫШКА ЛЮКА ТОПЛИВО ЗАЛИВНОЙ ГОРЛОВИНЫ | Выключатель крышки люка топливо заливной горловины |
| 7,5А ЭЛ. КЛЮЧ 3 | Блок управления эл. ключами |
| 15А СТОПСИГНАЛ | ЭБУ стоп-сигнала |
| 20А СИДЕНЬЕ ПАССАЖИРА С ЭЛ. ПРИВОДОМ | Ручной переключатель сиденья пассажира |
| 30А УСИЛИТЕЛЬ | Усилитель |
| 10А МОДУЛЬ 4 | Аудиосистема, аудиовизуальное головное устройство с навигацией, система помощи при парковке, цифровые часы, ВСМ, плафон потолочной консоли, переключатель наружного зеркала с электроприводом, блок реле и предохранителей моторного отсека (реле 1) |
| 20А БЛОКИРОВКА ДВЕРИ | Реле блокировки/ разблокировки двери, реле крышки багажника, блок реле ICM (реле «мертвого замка») |
| 30А СИДЕНЬЕ ВОДИТЕЛЯ С ЭЛЕКТРО ПРИВОДОМ | Модуль IMS водителя, ручной переключатель сиденья водителя, переключатель поясничной опоры сиденья водителя |
Блоки под капотом
Основной блок
Расположен в левой части подкапотного пространства.
Схема
Обозначение предохранителей
| MDPS | 80А Блок MDPS |
| B+2 | 60А Интеллектуальная распределительная коробка (IPS 1 (4СН), IPS 2 (1СН), IPS 5 (1СН), предохр.: F31/F36/ F41/F45) |
| ВЕНТИЛЯТОР | 40А Реле 4 (реле вентилятора) |
| ЗАДНИЙ ОБОГРЕВАТЕЛЬ | 40А Реле 12 (реле обогревателя заднего стекла) |
| АБС1 | 40А ЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем |
| АБС2 | 40А Блок управления АБС, блок управления ESC |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ | 60А Кроме Европы – реле 6 (реле вентилятора охлаждения (низк.)), реле 10 (реле вентилятора охлаждения (выс.)) |
| В+3 | 60А Интеллектуальная распределительная коробка (предохр.: F4/F5/F10/F21/F26, устройство прерывания тока утечки |
| В+4 | 50А Интеллектуальная распределительная коробка (IPS 3 (4СН), IPS 4 (2СН), IPS 6 (2СН), предохр.: F35/F38/ F40/F44) |
| EMS | 40А Блок EMS (система управления двигателем) |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ | 50А Кроме Европы – реле 6 (реле вентилятора охлаждения (низк.)), реле 10 (реле вентилятора охлаждения (выс.)) |
| ЗАЖ1 | 40А Выключатель зажигания (без электронного ключа), реле 7/8 (реле АСС/ЗАЖ1, с электронным ключом) |
| ЗАЖ2 | 40А Выключатель зажигания (без электронного ключа), реле 2 (реле стартера)/ реле 9 (реле ЗАЖ2) |
| Прицеп | 30А Фонарь прицепа и розетка питания |
| В+1 | 50А Интеллектуальная распределительная коробка (предохр.: F22/F27/ F32/F37/F42) |
| ИНВЕРТОР ПЕРЕМЕННОГО ТОКА | 30А Модуль инвертора переменного тока |
| СИРЕНА | 15А Реле 13 (реле сирены) |
| АКТИВНЫЙ ПОДЪЕМНИК КАПОТА, ЛЕВЫЙ | 30А Модуль управления активным подъемником капота |
| АКТИВНЫЙ ПОДЪЕМНИК КАПОТА, ПРАВЫЙ | 30А Модуль управления активным подъемником капота |
| ЕРВ1 | 15А Модуль электрического стояночного тормоза |
| ЕРВ2 | 15А Модуль электрического стояночного тормоза |
| ОБОГРЕВАТЕЛЬ ВЕТРОВОГО СТЕКЛА | 15А Реле 3 (реле обогревателя ветрового стекла) |
| ОМЫВАТЕЛЬ ФАР | 20А Реле 14 (реле омывателя фар) |
| РОЗЕТКА | 25А Реле 1 (реле розетки питания) |
| 4WD | 20А ЕСМ полн. привода |
| AMS | 10А Датчик заряда АКБ (AMS: система управления генератором) |
| ПРИЦЕП 2 | 15А Фонарь прицепа и розетка питания |
| ПРИЦЕП 1 | 15А Фонарь прицепа и розетка питания |
| СТЕКЛО ОЧИСТИТЕЛЬ | 10А ВСМ, РСМ/ЭБУД |
| ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА | 25А Реле 5 (реле стеклоочистителя (низк.)), электродвигатель стеклоочистителя ветрового стекла |
| ФОНАРЬ ЗАДНЕГО ХОДА | 10А МКПП – выключатель фонарей заднего хода. АКПП – задний комбинированный фонарь (входн.)(левый/правый), электрохромное зеркало, фонарь прицепа и розетка питания, головное аудиовизуальное устройство с навигацией |
| АБС 3 | 7,5А Блок управления АБС, блок управления ESC |
| ДАТЧИК 5 | 7,5А РСМ/ЭБУД, датчик массового расхода воздуха |
| БУТ | 15А БУТ (D4HA), переключатель диапазонов АКПП |
| ТОПЛИВНЫЙ НАСОС | 15А Реле топливного насоса |
| ЭБУ 1 | 15А G4KE/G4KJ/G6DF: PCM D4HA/D4HB (VGT, стандартный блок двигателя): БУТ (АКПП) |
| ЭБУ 2 | 10А D4HA/D4HB: Электронный привод VGT |
| ДАТЧИК 3 | 10А G4KE: Форсунка 1/2/3/4 G6DF: РСМ, форсунка 1/2/3/4/5/6, реле топливного насоса D4HA/D4HB (VGT, стандартный блок двигателя): датчик кислорода, выключатель стоп-сигнала D4HA (VGT, блок двигателя низкой мощности): Датчик кислорода |
| КАТУШКА ЗАЖИГАНИЯ | 20А G4KE/G4KJ: Конденсатор, катушка зажигания 1, 2, 3, 4 G6DF: Конденсатор 1/2, катушка зажигания 1/2/3/4/5/6 ЭБУД |
| ДАТЧИК 2 | 10А G4KE/G4KJ: электромагнитный клапан управления продувкой абсорбера, датчик положения распределительного вала 1/2, электромагнитный клапан впускного коллектора с изменяемой геометрией, датчик положения коленчатого вала, регулятор масла 1/2, реле топливного насоса |
| ДАТЧИК 1 | 15А G4KE/G4KJ: Датчик кислорода (передний/задний), коробка предохранителей и реле моторного отсека (реле 6/10) G6DF: РСМ, датчик кислорода 1/2/3/4, коробка предохранителей и реле моторного отсека (реле 6/10) D4HA/D4HB (VGT, стандартный блок двигателя): Датчик уровня масла, регулятор давления топлива, регулятор давления в топливной рампе, D4HA (VGT, блок двигателя низкой мощности): Датчик уровня масла, регулятор давления топлива, датчик положения распределительного вала, регулятор давления в топливной рампе |
| ДАТЧИК 4 | 20А G4KE/G4KJ: РСМ |
| ОХР. СИГНАЛ | 10А Реле сирены охранной сигнализации |
Назначение реле
Дополнительный блок
Устанавливается на дизельные версии Хендай Санта Фе 3.
Расшифровка
