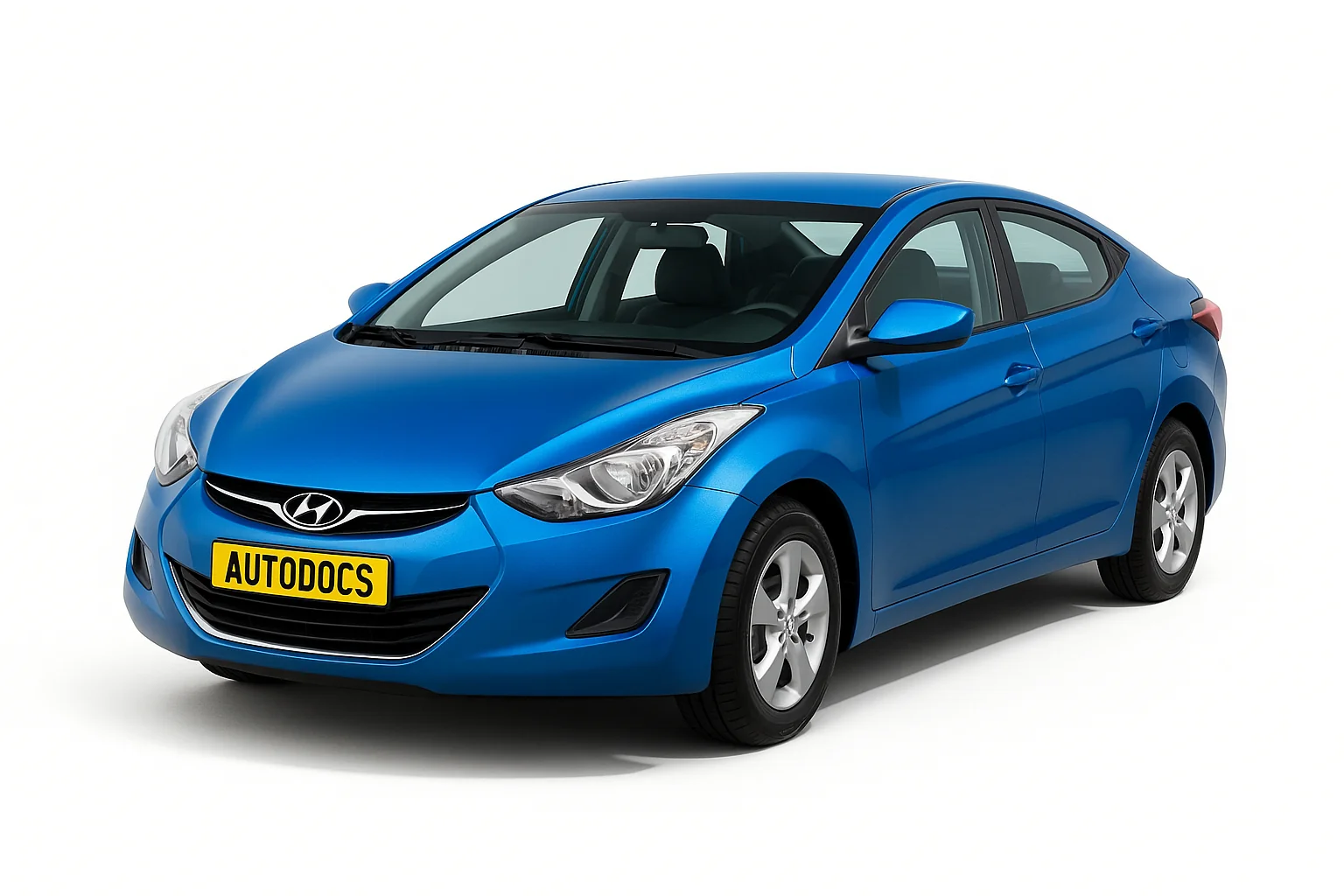

Hyundai Avante 5 го поколения выпускался в 2010, 2011, 2012, 2013, 2014 и 2015 году. За это время модель прошла рестайлинг. Поставлялся по всему миру. В некоторых странах так же известен под названиями Hyundai Elantra. В данном материале Вы найдёте описание предохранителей и реле Хендай Аванте 5 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Актуальное назначение предохранителей и реле будет нанесено на обратную сторону защитной крышки. Сверяйте обозначение элементов в блоках.
Блок под капотом
Находится в левой части моторного отсека.
Схема
Описание предохранителей
| MDPS | 80А Модуль управления системой EPS |
| B+1 | 60А Распределительный блок (ARISU 1 (4CH), IPS 1, Предохранитель – P/WDW LH, P/WDW RH, TRUNK, AMP 1) |
| C/FAN | 40А Реле вентилятора системы охлаждения (Низк), Реле вентилятора системы охлаждения (Высок) |
| ABS 1 | 40А Модуль ESC, Многофункциональный диагностический разъем |
| RR HTD | 40А Реле подогрева сидений |
| BLOWER | 40А Реле вентилятора системы охлаждения |
| B+2 | 60А Распределительный блок (Реле звукового сигнала при включении указателя поворота, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Предохранители – P/SEAT DRV, SUNROOF [ЛЮК]) |
| B/UP LP | 10А Электро хромовое зеркало, Модуль головного устройства Аудио/видео (A/V) и Навигации, Комбинация задних фонарей (Внутренняя) Левый/Правый, Выключатель лампы стоп-сигнала, BCM, Щиток приборов |
| TCU 1 | 15А Датчик скорости автомобиля, Переключатель режимов работы АКП |
| ABS3 | 10А Модуль системы ESC, Много функциональный диагностический разъем |
| ECU3 | 10А Выключатель стоп-сигналов, ECM, АКП – PCM |
| WIPER | 10А Датчик дождя, ECM, АКП – PCM |
| B+3 | 50А Распределительный блок (Предохранители – MODULE 1, PDM 1, PDM 2, DR LOCK) |
| EMS | 40А Блок EMS (Реле управления двигателем, Предохранители – ECU 4, A/CON, F/PUMP) |
| STOP LP | 15А Выключатель стоп-сигналов, Модуль управления системой Smart Key |
| S/ HEATER FRT | 20А Модуль управления подогревом водительского и пассажирского сидений |
| HORN | 15А Реле звукового сигнала |
| IG2 | 40А Без системы Smart Key: Замок зажигания, Реле Start 1, С системой Smart Key : Реле PDM 4 (IG2), Реле Start 1 |
| ABS 2 | 30А Модуль системы ESC, Многофункциональный диагностический разъем |
| IG 1 | 40А Без системы Smart Key: Замок зажигания, С системой Smart Key: Реле PDM 3 (IG1),Реле PDM 2 (ACC) |
| F/PUMP | 15А Реле топливного насоса |
| ECU 4 | 15А PCM (АКП), ECM (МКП) |
| A/CON | 10А Реле компрессора системы кондиционирования |
| INJECTOR | 10А Топливные форсунки #1 / #2 / #3 / #4, Реле компрессора системы кондиционирования, Реле топливного насоса |
| ECU 2 | 10А PCM (АКП), ECM (МКП) |
| IGN COIL1 | 20А Катушки зажигания #1 / #2 / #3 / #4, Конденсатор |
| SENSOR 2 | 10А Модуль системы иммобилайзера, Датчик положения распределительного вала #1 /#2 |
| SENSOR 1 | 10А Датчик избытка кислорода (Верхний/Нижний), Клапан закрытия дополнительной емкости топливного бака, Электромагнитный клапан системы изменения длины впускного коллектора, Клапан контроля давления масла в системе изменения фаз газораспределения #1 / #2, Электромагнитный клапан системы улавливания паров топлива, Реле вентилятора системы охлаждения двигателя (Низк.), Реле вентилятора системы охлаждения двигателя (Высок.) |
| SPARE | Резерв |
Назначение реле
Блок в салоне
Расположен под панелью приборов за защитной крышкой.
Схема
Обозначение предохранителей
| START | 7,5А Без системы Smart Key: Блок реле ICM (Реле сигнализации), С системой Smart Key: Переключатель режимов работы АКП, ECM, Блок предохранителей и реле E/R (Реле Start 1), Модуль управления системой Smart Key |
| A/BAG | 15А Модуль управления системой пассивной безопасности SRS, Датчик классификации пассажира по массе |
| A/BAG IND | 7,5А Щиток приборов |
| MDPS | 7,5А Модуль управления усилителем рулевого управления EPS |
| POWER OUTLET | 15А Силовой вывод (розетки) |
| BCM | 7,5А Модуль управления системой Smart Key, BCM |
| A/CON SW | 7,5А Модуль управления системой кондиционирования |
| MODULE 2 | 7,5А Электро хромное зеркало, Выключатель системы ESC |
| SPARE 1 | Резерв |
| MODULE 4 | 7,5А Задний датчик системы помощи при парковке Лев/Прав (Внутр./ Наруж.), Модуль управления системой кондиционирования (Климат контроль), Индикатор положения селектора АКП |
| IG1 | 20А Блок предохранителей и реле E/R (Предохранитель – TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5А Модуль управления системой Smart Key |
| C/LIGHTER | 20А Прикуриватель |
| MODULE 6 | 10А Переключатель регулировки наружного зеркала, Audio, Модуль головного устройства аудиосистемы и системы навигации, Цифровые часы |
| HTD MIRR | 10А Переключатель регулировки наружного зеркала Водит./Пассажир, Модуль управления системой кондиционирования |
| MODULE 3 | 7,5А Аудиосистемы, Модуль системы контроля за давлением в шинах, Цифровые часы, BCM, Щиток приборов, Модуль подогрева водительского и пассажирского сидений |
| SUNROOF | 15А Люк крыши |
| S/HEATER RR RH | 15А Переключатель подогрева заднего сиденья, Правого |
| BLOWER | 10А Модуль управления системой кондиционирования (кондиционер с ручным управлением), ECM/PCM, Резистор вентилятора |
| I.O.D 1 | 10А Лампа багажника, Лам индивидуальной подсветки Левая/Правая, Лампа салона, Лампа верхней консоли, Замок зажигания III. и Переключатель предупредительного сигнализатора открытой двери (Без системы Smart Key) |
| TRUNK | 10А Реле крышки багажника |
| MODULE 1 | 7,5А Переключатель коробки передач в режим Sport (АКП), Соленоид ключа (Без системы Smart Key) |
| S/HEATER RR LH | 15А Переключатель подогрева заднего сиденья, Левого |
| MODULE 7 | 7,5А Модуль управления системой Smart Key, BCM |
| I.O.D 2 | 20А Аудиосистемы, Модуль головного устройства A/V и навигации |
| P/WDW RH | 25А Реле сервопривода стекла, Правого |
| PDM2 | 7,5А Модуль управления системой Smart Key, Переключатель кнопки Start Stop |
| WIPER FRT | 25А Блок предохранителей и реле ICM (Реле датчика дождя), Многофункциональный переключатель, Электромотор стеклоочистителя, Блок предохранителей и реле E/R (Реле стеклоочистителя) |
| MODULE 5 | 7,5А Ионизатор (Климат-контроль), Датчик дождя, Люк крыши |
| AMP 1 | 25А AMP (усилитель) |
| PDM 1 | 25А Модуль управления системой Smart Key |
| A/CON | 7,5А Модуль управления системой кондиционирования, Блок предохранителей и реле E/R (Реле вентилятора) |
| I.O.D 4 | 10А Модуль системы контроля за давлением в шинах, BCM, Фотодатчик автоматического включения головного освещения, Щиток приборов, DLC, Разъем апгрейда распределительного блока, Электро хромное зеркало, Модуль управления системой кондиционирования, Цифровые часы |
| P/WDW LH | 25А Реле сервопривода стекла Левого, Модуль системы безопасности сервопривода стекла |
| DR LOCK | 20А Реле запирания двери, Реле отпирания двери, Блок предохранителей и реле ICM (Реле указателей поворота) |
| P/SEAT DRV | 30А Переключатель ручной регулировки водительского сидения |
За прикуриватель отвечает предохранитель обозначенный как C/LIGHTER на 20А, а за дополнительные розетки POWER OUTLET.
