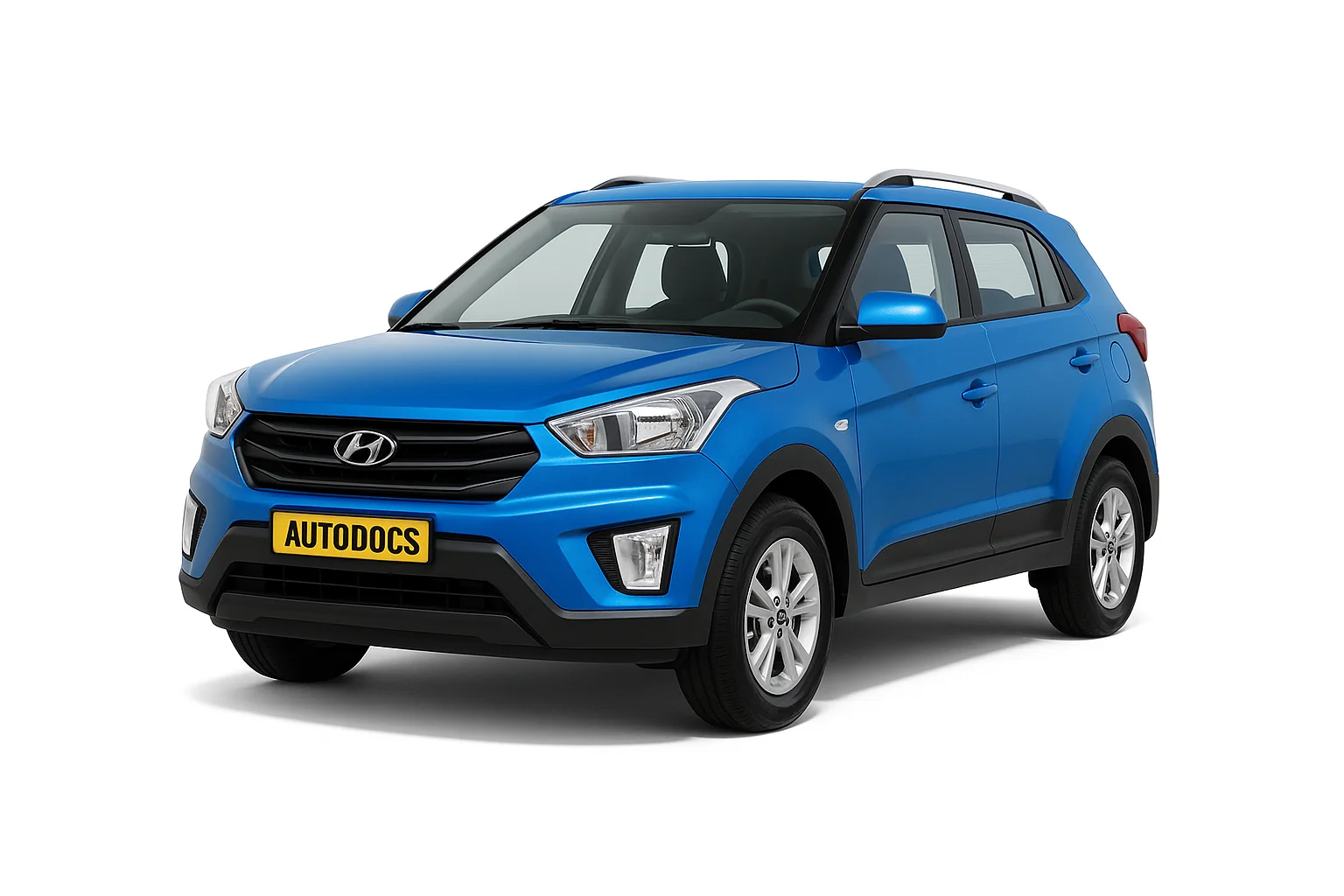

Hyundai Creta — мини-кроссовер, представленный в 2014 году и выпускавшийся в 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годах. В статье рассмотрены расположение и схемы блоков предохранителей и реле в салоне и под капотом, номиналы и назначение элементов. Отдельно указаны предохранители прикуривателя и розеток, дополнительные реле, варианты исполнения и фотографии блоков.
В зависимости от уровня комплектации и года выпуска Вашей Хендай Крета возможно различное исполнение блоков и назначение элементов в них. Сверяйте информацию со своими схемами.
Содержание
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
Описание
| № | A | Описание |
|---|---|---|
| 1 | 30 | реле обогрева заднего стекла |
| 2 | 20 | модуль управления обогревателем заднего сиденья |
| 3 | 30 | резерв |
| 4 | 25 | модуль электростеклоподъёмника водителя с защитой от защемления |
| 5 | 15 | указатель поворота и аварийной сигнализации |
| 6 | 20 | модуль управления обогревателем сиденья водителя/ пассажира |
| 7 | 25 | правый электро стекло подъемник |
| 8 | 25 | левый электро стекло подъемник |
| 9 | 20 | резерв |
| 10 | 10 | эбу электронных ключей, модуль иммобилайзера |
| 11 | 20 | задняя розетка питания |
| 12 | 20 | передняя розетка питания (прикуриватель) |
| 13 | 20 | реле блокирования/ разблокирования, реле разблокирования двери багажного отделения |
| 14 | 10 | эбу электронных ключей, выключатель стоп- сигналов |
| 15 | 15 | переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода)) |
| 16 | 10 | блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей и запуска, переключатель замка зажигания и датчик положения педали сцепления |
| 17 | 15 | эбу электронных ключей |
| 18 | 10 | обогрев зеркал |
| 19 | 10 | консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/ правый центральные датчики системы помощи при парковке задним ходом |
| 20 | 10 | резерв |
| 21 | 15 | многофункциональный переключатель, омыватель |
| 22 | 10 | модуль управления кондиционером |
| 23 | 10 | регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных |
| 24 | 10 | плафоны внутреннего освещения, фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/ правой |
| 25 | 10 | bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/ пассажира, модуль управления обогревателем заднего сидения |
| 26 | 10 | pcm/ecm, эбу электронных ключей, модуль иммобилайзера |
| 27 | 10 | распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером |
| 28 | 10 | блок пп (реле заднего стеклоочистителя), электродвигатель заднего стекло очистителя |
| 29 | 20 | аудиосистема, аудиовизуальное головное устройство с навигацией |
| 30 | 10 | блок управления кондиционером, выключатель клаксона, резистор клаксона |
| 31 | 10 | bcm, выключатель стоп-сигнала |
| 32 | 10 | переключатель на передней панели, блок управления esp |
| 33 | 10 | электро хромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/ правой фар, модуль управления обогревателя сиденья водителя/ пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/ правый) |
| 34 | 10 | резерв |
| 35 | 10 | модуль mts e-call |
| 36 | 20 | резерв |
| 37 | 10 | при наличии mdps – блок mdps, без mdps – датчик угла поворота рулевого колеса |
| 38 | 10 | модуль управления srs – подушки безопасности |
| 39 | 10 | bcm, эбу электронных ключей |
| 40 | 15 | подогрев руля |
| 41 | 20 | предохранитель прикуривателя |
| 42 | 10 | реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида |
| 43 | 10 | комбинация приборов, индикатор подушки безопасности |
| 44 | 10 | комбинация приборов |
В зависимости от года выпуска, за прикуриватель и дополнительные розетки отвечают предохранители 11, 12 и 41.
С обратной стороны блока могут находиться отдельные несъёмные реле (PCB MINI).
Блоки под капотом
Общее расположение
Основной блок
Он расположен в левой части моторного отсека.
Обозначение
| № | A | Обозначение |
|---|---|---|
| MDPS | 80 | MDPS (Мотор рулевого управления с усилителем) |
| ALT | 125/150 | G4FC : генератор, аккумулятор, все предохранители подключены к предохранителю генератора D4FC / D4FB : генератор, аккумулятор, все предохранители подключены к предохранителю генератора |
| ECU2 | 10/15/15 | G4FC : ECU (M / T), PCU (A / T) D4FC : CAM SNSR, Glow RLY, WGT, регулирующий клапан EGR, воздушный поток SNSR, IMMOD4FB : CAM SNSR, VGT Vacuum, IMMO |
| HEAD LAMP HIGH BEAM | Реле электромагнитного клапана включения дальнего света (двухфункционального типа) | |
| ABS2 | Блок управления ABS / ESC | |
| ECU 4 | 25/15/15 | G4FC : ECU (M / T), PCU (A / T) D4FC : Впускной клапан счетчика, D4FB : реле свечи накаливания, блок счетчика топлива |
| TCU 1 | D4FB: TCU (АКПП) | |
| BAT+5 | Предохранитель блока предохранителей панели приборов: FS01 | |
| ABS 1 | Блок управления ABS / ESC, диагностика моторного отсека | |
| BAT+4 | Предохранитель блока предохранителей панели приборов: FS06, IPS-1, IPS-2, IPS-3 | |
| IG1 | Без кнопки запуска: зажигание SW С запуском кнопки: блок реле PDM | |
| BAT+1 | Предохранитель блока предохранителей панели приборов: FS14, FS05, FS13, FS17, FS10, FS02, FS09, IOD реле (автоматическое отключение тока утечки) | |
| GLOW | D4FC / D4FB: реле накаливания, свеча накаливания | |
| FUEL HEATER | D4FC / D4FB: Подогреватель топлива | |
| ECU 1 | (Управление двигателем) Главное реле | |
| FRONT WIPER | Электродвигатель стеклоочистителя (передний) | |
| HORN | Звуковой сигнал (двойной), звуковой сигнал охранной сигнализации | |
| FUEL PUMP | G4FC: реле топливного насоса, двигатель топливного насоса | |
| C/FAN | 40/50 | G4FC , двигатель вентилятора радиатора D4FC / D4FB – двигатель вентилятора радиатора |
| BLOWER | Двигатель вентилятора | |
| IG2 | Без кнопки запуска: пусковое реле, пусковой соленоид, зажигание SW С запуском кнопки: пусковое реле, пусковой соленоид, блок реле PDM | |
| BAT+3 | Предохранитель блока предохранителей панели приборов: FS04, IPS-4, IPS-5 | |
| BAT+2 | Предохранитель блока предохранителей на приборной панели: FS03, P / оконное реле, P / выходное реле | |
| INJECTOR | G4FC: Инжектор (№1, №2, №3, №4) | |
| BACK UP LAMP | Переключатель заднего хода (только MT), задний комбинированный фонарь, левый / правый | |
| IGN COIL | G4FC: конденсатор, катушка зажигания, внутр. | |
| SENSOR 1 | G4FC: соленоид регулируемой системы впуска, регулируемый кулачок на выходе (IN, EX), электромагнитный клапан управления продувкой, датчик кислорода (UP, DN), IMMO D4FB: лямбда-зонд, ПО остановки, исполнительный механизм системы рециркуляции ОГ, D4FC: ПО остановки | |
| ECU 3 | D4FC / D4FB: ЭБУ G4FC: ЭБУ (M / T), PCU (A / T) | |
| GLOW | D4FC / D4FB: Свеча накаливания |
С обратной стороны блока могут крепиться некоторые дополнительные реле.
Дополнительный блок
В зависимости от уровня оснащения, на некоторые модели Крета может устанавливаться дополнительный блок.
Актуальную схему смотрите на обратной стороне крышки. Тут находятся предохранители и реле, отвечающие за дополнительный подогрев и антиобледенитель стекла.
На плюсовой клемме аккумуляторной батареи также могут находиться предохранители высокой мощности.
