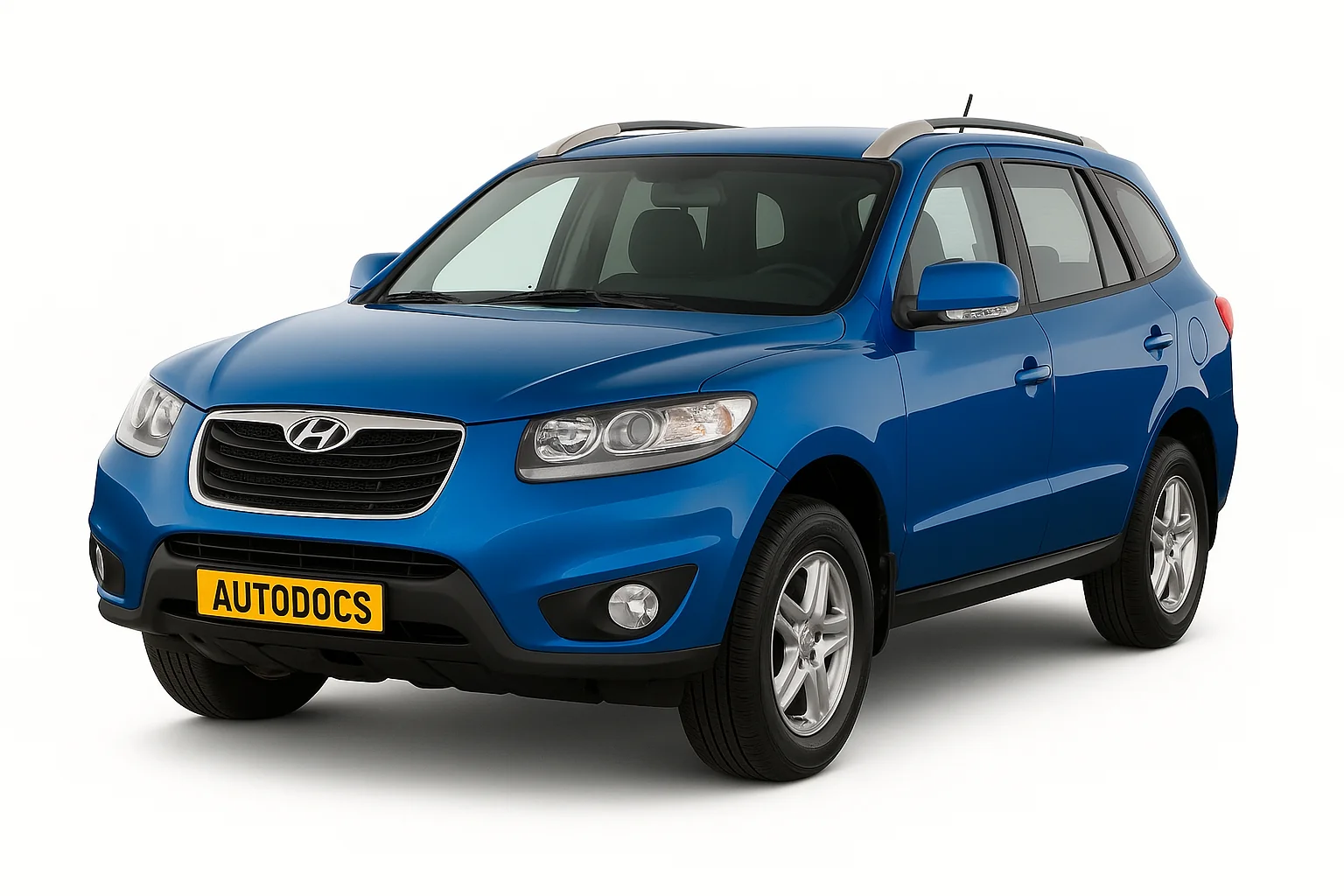

Hyundai Santa Fe 2 поколения – надежный кроссовер, выпускавшийся с 2006 по 2012 год. За это время автомобиль претерпел несколько модернизаций, включая рестайлинг и фейслифтинг. В данной статье мы подробно рассмотрим расположение блоков предохранителей и реле в Hyundai Santa Fe 2 поколения, приведём актуальные схемы с фото и расшифровку назначения каждого элемента. Отдельно разберём, какой предохранитель отвечает за прикуриватель – эта информация поможет при диагностике и ремонте электрооборудования. Материал будет полезен владельцам Santa Fe 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годов выпуска.
Сверяйте описание предохранителей и реле со своими схемами на обратной стороне защитной крышки.
Не то поколение Hyundai Santa Fe?
[Описание для Hyundai Santa Fe 1]
[Описание для Hyundai Santa Fe 3]
[Описание для Hyundai Santa Fe 4]
Содержание
Схема расположение блоков управления
| № | Назначение |
|---|---|
| 1 | Электронный блок управления ABS – около усилителя тормозов |
| 2 | Блок управления кондиционером/ отопителем – в панели управления кондиционером/ отопителем |
| 3 | Датчик солнечного света (система кондиционирования) |
| 4 | Датчик удара (SRS) , лев. |
| 5 | Датчик удара (SRS) , прав. |
| 6 | Боковой датчик удара, со стороны водителя – Центральная стойка |
| 7 | Боковой датчик удара, задний левый |
| 8 | Боковой датчик удара, со стороны пассажира – Центральная стойка |
| 9 | Боковой датчик удара, задний правый |
| 10 | Звуковой сигнал противоугонной системы – Левая стойка подвески |
| 11 | Усилитель выходного сигнала аудиосистемы – под сиденьем |
| 12 | Аккумуляторная батарея |
| 13 | Диагностический разъем (DLC) 1(16-контактный) |
| 14 | Диагностический разъем (DLC) 2(20-контактный) – около усилителя тормозов |
| 15 | Электронный блок управления двигателем |
| 16 | Электронный блок управления опорами двигателя |
| 17 | Блок контроля уровня моторного масла – за центральной частью приборной панели |
| 18 | Блок предохранителей/ реле, моторный отсек 1 |
| 19 | Блок предохранителей/ реле, моторный отсек 2 |
| 20 | Блок предохранителей/ реле, приборная панель |
| 21 | Реле электродвигателя вентилятора отопителя – в блоке предохранителей /реле под приборной панелью |
| 22 | Резистор электродвигателя вентилятора отопителя (перед.) – за вещевым ящиком |
| 23 | Резистор электродвигателя вентилятора отопителя (с задним кондиционером) – правая часть багажного отделения |
| 24 | Звуковой сигнал, лев. |
| 25 | Звуковой сигнал, прав. |
| 26 | Электронный блок управления иммобилайзером – на рулевой колонке |
| 27 | Кольцевая антенна иммобилайзера – около замка зажигания |
| 28 | Многофункциональный блок управления – в блоке предохранителей /реле под приборной панелью – функции: Электродвигатель вентилятора кондиционера /отопителя, противоугонная система, центральный замок, лампы системы освещения в дневное время, Обогреватели зеркал заднего вида на дверях, с системой полной блокировки, электропривод стеклоподъемников, противотуманные фары, аварийная сигнализация, омыватели фар, обогреватель заднего стекла, лампы освещения салона, передние габариты, задние габариты, очиститель /омыватель лобового стекла |
| 29 | Датчик температуры окружающего воздуха |
| 30 | Блок управления системой парковки – левая часть багажного отделения |
| 31 | Блок управления очистителем / омывателем заднего стекла – Задняя стойка |
| 32 | Блок управления подогревом сиденья водителя – под сиденьем |
| 33 | Блок управления подогревом сиденья пассажира – под сиденьем |
| 34 | Блок управления электроприводом люка – в электродвигателе привода люка |
| 35 | Электронный блок управления SRS |
| 36 | Блок управления раздаточной коробкой – рядом с электродвигателем вентилятора отопителя |
| 37 | Электронный блок управления КПП (АКПП) – бензин – в электронном блоке управления двигателем |
| 38 | Электронный блок управления КПП (АКПП) – Дизель – за вещевым ящиком |
| 39 | Блок управления блокировкой селектора и/или ключа зажигания |
| 40 | Реле системы управления трансмиссией 1 |
| 41 | Датчик дождя (очиститель лобового стекла) ∕датчик солнечного света |
| 42 | Датчик бокового перемещения – под ковриком |
Блок предохранителей в салоне
Находится под панелью приборов за защитной крышкой.
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 10 | START – Противоугонная система |
| 2 | 30 | P/WDW LH – Электро стекло подъемник левой задней двери |
| 3 | 30 | P/WDW RH -Электро стекло подъемник правой задней двери |
| 4 | 20 | S/ROOF – Электропривод люка |
| 5 | 30 | P/SEAT – Блок управления электроприводом сидений |
| 6 | 30 | SAFATY PWR – Модуль электро стекло подъемников |
| 7 | 10 | MIRR HTD – Блок управления зеркалами |
| 8 | 15 | A/BAG 2 – Блок управления системой пассивной безопасности, Подушки безопастности |
| 9 | 15 | A/BAG 1 – Блок управления системой пассивной безопасности, Подушки безопастности |
| 10 | 10 | ROOM LP – Комбинация приборов, лампы плафонов освещения передних дверных проемов, лампы освещения салона |
| 11 | 10 | A/CON – Блок управления системой отопления, кондиционирования и вентиляции |
| 12 | 25 | S/WARMER – Выключатели обогрева сиденья водителя и переднего пассажира |
| 13 | 30 | P/AMP – Аудио усилитель |
| 14 | 15 | P/OUTLER CTR – Розетка для подключения дополнительного оборудования в облицовке тоннеля пола |
| 15 | 25 | P/OUTLET – Розетка для подключения дополнительного оборудования в багажном отделении |
| 16 | 15 | C/LIGHTER – Прикуриватель |
| 17 | 20 | DR/LOCK – Система центральной блокировки замков дверей |
| 18 | 10 | A/BAG IND – Комбинация приборов |
| 19 | 10 | ATM LOCK – Рычаг переключателя наружного освещения, датчик положения рулевого вала, выключатель системы курсовой устойчивости (ESP) |
| 20 | 10 | T/SIG – Выключатель аварийной сигнализации |
| 21 | Резерв | |
| 22 | 15 | ADG PEDAL – Выключатель стоп-сигнала |
| 23 | 15 | HAZARD – Выключатель аварийной сигнализации, рычаг переключателя наружного освещения, блок управления электрооборудованием кузова, блок управления зеркалами |
| 24 | 15 | RR WIPER – Стеклоочиститель двери задка |
| 25 | Резерв | |
| 26 | 10 | A/CON SW – Блок управления системой отопления, кондиционирования и вентиляции |
| 27 | 10 | CLASTER – Комбинация приборов, головное устройство аудиосистемы, модуль контроля давления в шинах (в зависимости от комплектации) |
| 28 | 10 | BCM 1 – Блок управления электрооборудованием кузова |
| 29 | 15 | FUEL LID – Привод замка крышки горловины топливного бака |
| 30 | 10 | B/ALARM HORN – Звуковая сигнализация противоугонной системы |
| 31 | 15 | RR A/CON – Блок управления системой отопления, кондиционирования и вентиляции |
| 32 | 10 | RR FOG/BWS – Лампы противотуманных фонарей |
| 33 | 10 | IMS – Датчик дождя |
| 34 | 10 | AUDIO 2 – Головное устройство аудиосистемы, цифровые часы, блок управления зеркалами |
| 35 | 30 | BLOWER – Воздухо нагнетатель |
| 36 | 15 | STOP LP – Выключатель стоп-сигнала |
| 37 | 20 | DRL – Дневные ходовые огни |
| 38 | 10 | BCM 3 – Блок управления электрооборудованием кузова |
| 39 | 15 | CLOCK – Цифровые часы |
| 40 | 15 | AUDIO 1 – Головное устройство аудиосистемы, цифровые часы |
| 41 | 10 | ATM – Лампы освещения салона, лампа освещения багажного отделения, комбинация приборов |
| 42 | Резерв | |
| 43 | 10 | BCM 2 – Блок управления электроприводом сидений |
За прикуриватель отвечает предохранитель номер 16 на 15А. А за дополнительные розетки – номера 14 и 15.
Блоки под капотом
Основной блок
Расположен в левой части подкапотного пространства.
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 10 | B/UP LP – Датчик скорости, блок управления автоматической коробкой передач |
| 2 | 10 | H/LP – Блок-фары |
| 3 | 10 | ECU – Блок управления двигателем, блок управления автоматической коробкой передач |
| 4 | 20 | H/LP HI – Лампы дальнего света |
| 5 | 10 | SENSOR – Иммобилизатор, реле топливного насоса, реле системы отопления, кондиционирования и вентиляции |
| 6 | 15 | SENSOR – Датчик массового расхода воздуха, датчики концентрации кислорода |
| 7 | 20 | IG COIL – Катушки зажигания |
| 8 | 15 | FUEL PUMP – Топливный насос |
| 9 | 25 | FR WIPER – Омыватель ветрового окна, датчик дождя, стеклоочиститель ветрового окна |
| 10 | 15 | TCU – Блок управления автоматической коробкой передач |
| 11 | 10 | ABS – Блок управления анти блокировочной системой тормозов (ABS) |
| 12 | 10 | COOLING – Система отопления, кондиционирования и вентиляции |
| 13 | 40 | IGN – Выключатель (замок) зажигания |
| 14 | 15 | SENSOR – Блок управления двигателем, электромагнитные клапаны системы изменения фаз газораспределения |
| 15 | 40 | ECU MAIN – Блок управления двигателем |
| 16 | 10 | TAIL LH – Лампа левого заднего габаритного огня |
| 17 | SPARE – Резерв | |
| 18 | SPARE – Резерв | |
| 19 | SPARE – Резерв | |
| 20 | SPARE – Резерв | |
| 21 | SPARE – Резерв | |
| 22 | 10 | FR FOG – Лампы противотуманных фар |
| 23 | 50 | B+ – Главный предохранитель |
| 24 | 30 | CON FAN – Система отопления, кондиционирования и вентиляции |
| 25 | 40 | IGN – Выключатель (замок) зажигания, реле стартера |
| 26 | 40 | ABS – Блок управления анти блокировочной системой тормозов (ABS) |
| 27 | 40 | RAD FAN – Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 28 | 20 | ABS – Блок управления анти блокировочной системой тормозов (ABS) |
| 29 | 10 | A/CON – Система отопления, кондиционирования и вентиляции |
| 30 | 20 | ATM – Блок управления электрооборудованием кузова, блок управления двигателем, блок управления автоматической коробкой передач, лампы света заднего хода |
| 31 | 40 | P/WDW – Электро стеклоподъемники |
| 32 | Резерв | |
| 33 | 50 | B+ – Звуковая сигнализация противоугонной системы, блок управления электроприводом сидений, противотуманные фары, омыватель фар |
| 34 | 10 | TAIL RH – Лампа правого заднего габаритного огня |
| 35 | 125 | DSL – Блок плавких вставок |
| 36 | 15 | HORN – Звуковой сигнал |
| 37 | 40 | BLR -Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 38 | 15 | H/LP LO LH – Лампа ближнего света левой блок-фары |
| 39 | 10 | H/LP HI IND – Комбинация приборов |
| 40 | 10 | ALT DSL – Генератор |
| 41 | 15 | DEICER – Режим обдува ветрового окна |
| 42 | 30 | RR HTD – Электрообогрев окна двери задка |
| 43 | Резерв | |
| 44 | 15 | H/LP LO RH – Лампа ближнего света правой блок-фары |
| 45 | 150 | ALT – Главный предохранитель |
| Реле | ||
| R1 | ATM – Реле света заднего хода | |
| R2 | RAD FAN – Реле электродвигателя вентилятора радиатора системы охлаждения двигателя | |
| R3 | FR FOG – Реле противотуманных фар | |
| R4 | A/CON – Реле системы отопления, кондиционирования и вентиляции | |
| R5 | A/CON – Реле ламп дальнего света | |
| R6 | ECU MAIN – Реле блока управления двигателем | |
| R7 | START – Реле стартера | |
| R8 | CON FAN – Реле системы отопления, кондиционирования и вентиляции | |
| R9 | CON FAN – Реле системы отопления, кондиционирования и вентиляции | |
| R10 | TAIL LP – Реле ламп габаритных огней | |
| R11 | H/LP LO LH – Реле лампы ближнего света левой блок-фары | |
| R12 | H/LP LO RH – Реле лампы ближнего света правой блок-фары | |
| R13 | RR HTD – Реле электрообогрева окна двери задка | |
| R14 | DEICER – Реле режима обдува ветрового окна | |
| R15 | HORN – Реле звукового сигнала | |
| R16 | FR WIPER – Реле омывателя ветрового окна | |
| R17 | RAIN SNRS – Реле датчика дождя | |
| R18 | FUEL PUMP – Реле топливного насоса | |
Дополнительный блок
Устанавливается преимущественно на модели с дизельными двигателями.
| № | A | Описание |
|---|---|---|
| GLOW PLUG FUSIBLE LINK | 80 | Реле свечей накаливания |
| FUEL FILTER HEATER | 30 | Реле нагревателя топливного фильтра |
| PTC HEATER #1 | 40 | Реле нагревателя РТС 1 |
| PTC HEATER #2 | 40 | Реле нагревателя РТС 2 |
| PTC HEATER #3 | 40 | Реле нагревателя РТС 3 |
| R1 | Реле нагревателя топливного фильтра | |
| R2 | Реле нагревателя РТС 2 | |
| R3 | Резерв | |
| R4 | Реле нагревателя РТС 1 | |
| R5 | Реле нагревателя РТС 3 |
