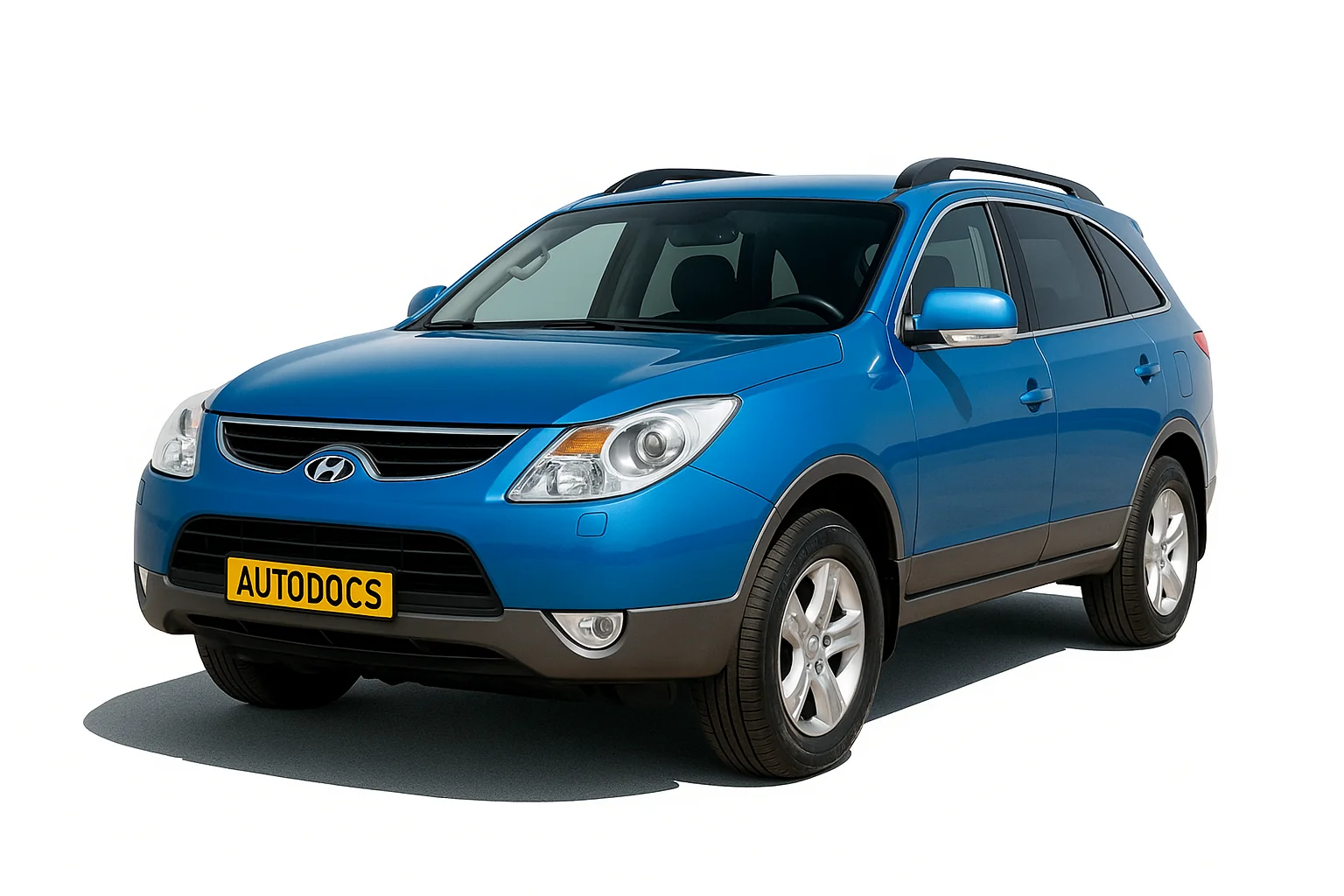

Hyundai ix55, также известный в некоторых странах как Hyundai Veracruz, выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, фотографии, номиналы и назначение цепей в салоне и под капотом. Отдельно указаны предохранители прикуривателя и розеток, а также основные электронные блоки управления автомобиля. Материал поможет быстро найти нужный элемент и проверить соответствующую цепь.
Возможны различия в представленном материале и Ваших блоках Хендай ix55. Сверяйте назначение элементов со своими схемами на обратной стороне защитной крышки.
Содержание
Блок в салоне
Находится под панелью приборов, за защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| AUDIO 2 | 10 | Аудио, консоль и реле задней розетки, цифровые часы, BCM |
| C/ LIGHTER | 20 | Передний прикуриватель и розетка |
| A/BAG2 | 10 | Подушки безопасности |
| A/BAG 1 | 15 | Модуль управления SRS |
| A/BAG IND | 10 | Комбинация приборов (контрольная лампа подушки безопасности) |
| B/UP LP | 10 | Реле фонаря заднего хода, TCM, Электрохромное зеркало, Блок управления сигнализацией заднего хода |
| CRUISE | 10 | Многофункциональный переключатель, модуль иммобилайзера PIC, переключатель обогрева сиденья водителя / пассажира |
| ATM CONT | 10 | Блок блокировки ключа банкомата, ЭБУ 4WD, BCM, Многофункциональный переключатель, Полуактивный блок управления подвеской двигателя |
| CLUSTER | 10 | Комбинация приборов, Генератор, BCM, Модуль иммобилайзера PIC |
| START | 10 | Реле охранной сигнализации, блок управления задней дверью с электроприводом |
| EPS | 10 | BCM, реостат, главный / вспомогательный переключатель электрического стеклоподъёмника |
| A/CON | 10 | Передний модуль управления кондиционером, реле вентилятора, задний модуль управления кондиционером, заднее реле кондиционера, датчик дождя, модуль управления люком в крыше, зеркало с электрохромом |
| FR S/HTR | 15 | Переключатель обогрева сиденья водителя / пассажира |
| RR S/HTR | 15 | Обогрев заднего стекла |
| IMS | 10 | Модуль управления IMS, модуль наклона и телескопа, реле обогревателя PTC, модуль управления задней дверью с электроприводом |
| H/LP, AQS | 10 | Реле ближнего света фар, датчик AQS |
| FR WASHER | 15 | Реле переднего стекло очистителя, реле переднего стеклоочистителя |
| RR WIPER | 15 | Модуль управления заднего стекло очистителя, электродвигатель заднего стеклоочистителя |
| TAIL LH | 10 | Левая фара, Левая задняя комбинированная лампа, Реле передних противотуманных фар, Фонарь подсветки дверцы багажного отделения |
| TAIL RH | 10 | Фара правая, Задний комбинированный фонарь RH, Фонарь вещевого ящика, Освещение |
| DR LOCK | 20 | Главный выключатель электрического стеклоподъёмника, реле двери багажного отделения с электроприводом, привод двери багажного отделения |
| STOP LP | 15 | Выключатель стоп-сигнала |
| H/LP WASHER | 20 | Выключатель омывателя фар |
| FUEL LID | 15 | Переключатель крышки топливного бака |
| RR FOG | 15 | Реле заднего противотуманного фонаря |
| FR WIPER | 30 | Электродвигатель переднего стеклоочистителя |
| TILT & TELE | 15 | Наклонно – телескопический модуль |
| DRL | 15 | Модуль управления ДХО |
| P/WDW LH | 25 | Блок управления стеклоподъёмником безопасности водителя, переключатель левого заднего электрического стеклоподъёмника |
| P/WDW RH | 25 | Переключатель передних / задних стеклоподъемников, правый |
| MIRR HTD | 10 | Обогреватель левого / правого наружного зеркала с электроприводом, Обогрев заднего стекла |
| P/SEAT | 30 | Модуль управления IMS, ручной переключатель сиденья водителя / пассажира |
| KEY SOL | 10 | Соленоид блокировки ключа банкомата, ЭБУ 4WD, звуковой сигнал заднего хода, механическая блокировка рулевой колонки PIC |
| DEICER | 15 | Реле обогревателя лобового стекла |
| S/ROOF | 15 | Модуль управления люком |
| RSE, SMART KEY | 10 | Модуль иммобилайзера PIC |
| AUDIO 1 (MEMORY FUSE) | 15 | Аудио |
| ROOM LP (MEMORY FUSE) | 15 | Комбинация приборов, главный выключатель стеклоподъемников, дверная лампа, комнатная лампа, разъем канала передачи данных, BCM, дверной выключатель |
| SPARE | 10 | Запасной предохранитель |
Предохранитель прикуривателя обозначен как C/ LIGHTER на 20А.
Блоки под капотом
Главный блок
Расположен в левой части моторного отсека, рядом с аккумулятором
| № | A | Назначение |
|---|---|---|
| IGN 1 | 40 | Замок зажигания (ACC, IG1) |
| IGN 2 | 40 | Пусковое реле, замок зажигания (IG2, START) |
| I/P B+1 | 50 | Предохранитель (DR LOCK 20A, STOP LP 15A, TAIL LH / RH 10A) |
| I/P B+2 | 50 | Предохранитель (P / SEAT 30A, KEY SOL 10A, SUNROOF 15A, RSE / SMART KEY 10A, DEICER 15A), предохранитель памяти (AUDIO1 15A, ROOM LP 15A) |
| P/ WDW | 40 | Предохранитель (P / WDW LH / RH 25A) |
| BLOWER | 40 | Реле нагнетателя |
| RR HTD | 40 | Реле обогревателя заднего стекла, предохранитель (MIRR HTD 10A) |
| ECU | 30 | Реле управления двигателем (ECU DSL 20A / IGN COIL 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 15A) |
| ABS 1 | 40 | Блок управления ABS / ESP, многоцелевой контрольный разъем |
| ABS 2 | 40 | Блок управления ABS / ESP, многоцелевой контрольный разъем |
| TCU 1 | 15 | TCM |
| TPMS | 10 | Полуактивный соленоид опоры двигателя |
| B/ ALARM | 10 | Реле звукового сигнала охранной сигнализации |
| F/PUMP | 20 | Реле топливного насоса |
| T/SIG | 15 | BCM |
| A/CON | 10 | Реле кондиционера |
| ECU 1 | 10 | ECM (GSL) |
| IGN COIL (GSL) | 20 | Катушка зажигания №1 ~ №6, конденсатор |
| SNSR 1 (GSL) | 15 | ECM (GSL), датчик массового расхода воздуха, масляный регулирующий клапан, модуль иммобилайзера, PCSV, VIV |
| SNSR 2 (GSL) | 15 | Реле топливного насоса, датчик кислорода №1 ~ №4 |
| SNSR 3 (GSL) | 10 | Форсунка №1 ~ №6, реле вентилятора конденсатора / радиатора, реле кондиционера |
| ECU 2 (GSL) | 10 | ECM (GSL) |
| ECU DSL | 20 | ECM (DSL), реле PTC нагревателя №1 (DSL) |
| SNSR 1 (DSL) | 15 | Блок дозирования топлива, привод системы рециркуляции ОГ, модуль иммобилайзера, привод EVGT |
| SNSR 2 (DSL) | 15 | Реле топливного насоса, клапан регулирования давления в рампе |
| SNSR 3 (DSL) | 10 | Реле вентилятора конденсатора / радиатора, реле кондиционера, лямбда-зонд |
| ECU 2 (DSL) | 10 | Выключатель стоп-сигналов (DSL) |
| H/LP LO RH | 15 | Реле правой фары (ближнего света) |
| H/LP LO LH | 15 | Реле левой фары (ближнего света) |
| H/LP HI | 20 | Реле фар (High) |
| FR FOG | 15 | Реле передних противотуманных фар |
| HORN | 15 | Реле звукового сигнала |
| ABS | 10 | Блок управления ABS / ESP, переключатель ESP |
| DIAG | 10 | Универсальный контрольный разъем |
| ECU 3 | 10 | ECM |
| TCU 2/ GLOW | 10 | TCM, выключатель стоп-сигнала (GSL), модуль управления накаливанием (DSL), датчик предупреждения о топливном фильтре (DSL), датчик расхода воздуха (DSL) |
На плюсовой клемме аккумуляторной батареи также может находиться блок силовых предохранителей в виде плавких вставок высокой мощности.
Дополнительный блок
Крепится в правой части моторного отсека.
| № | A | Описание |
|---|---|---|
| GLOW | 80 | Модуль управления свечами |
| PTC HTR 1 | 50 | Реле нагревателя PTC №1 |
| PTC HTR 2 | 50 | Реле нагревателя PTC №2 |
| PTC HTR 3 | 50 | Реле нагревателя PTC №3 |
| F/FILTER | 30 | Реле подогревателя топливного фильтра |
| I/P BOX B+3 | 40 | Предохранитель (RR FOG 15A, FUEL LID 15A, FR WIPER 30A, TILT & TELE 15A) |
| C/FAN | 40 | Реле вентилятора конденсатора №1 |
| R/FAN | 40 | Реле вентилятора радиатора |
| PT/GATE | 30 | Модуль управления силовой задней дверью |
| RR BLOWER | 20 | Заднее реле кондиционера |
| AMP | 30 | JBL усилитель |
| P/OUTLET | 30 | Реле консоли и задней розетки |
Частые вопросы: предохранители и реле Hyundai ix55 (Veracruz)
Где находится блок предохранителей на Hyundai ix55 (Veracruz)?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Hyundai ix55 (Veracruz) — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Hyundai ix55 (Veracruz)?
Найдите позицию прикуривателя в таблице на странице Hyundai ix55 (Veracruz) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Hyundai ix55 (Veracruz) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Hyundai ix55 (Veracruz)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai ix55 (Veracruz)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai ix55 (Veracruz)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai ix55 (Veracruz)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai ix55 (Veracruz)?
Схема и таблица предохранителей Hyundai ix55 (Veracruz) — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
