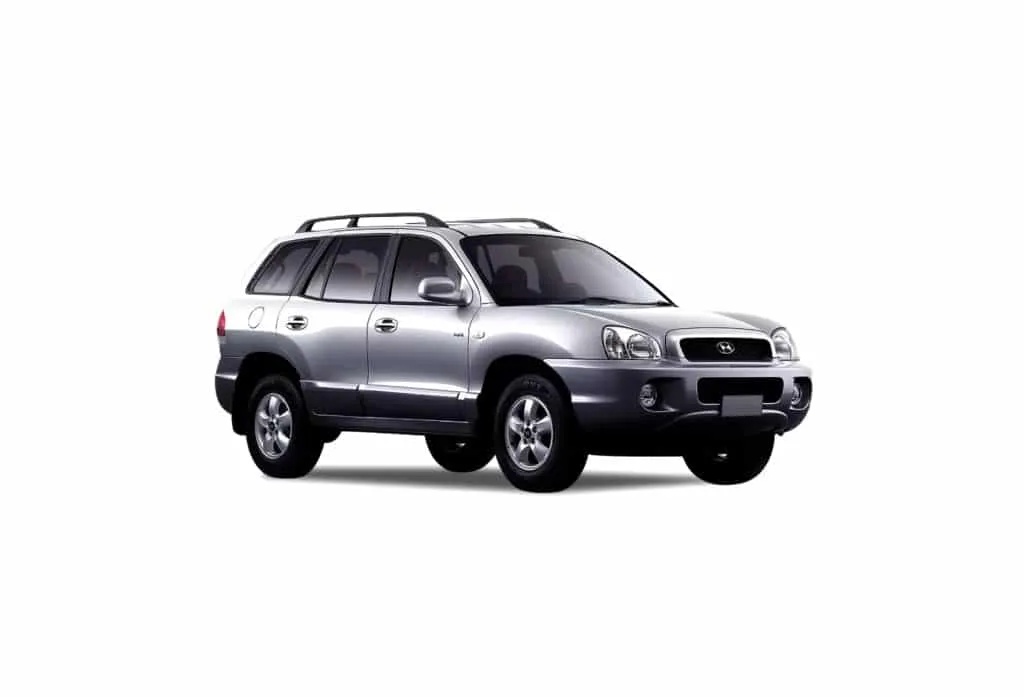

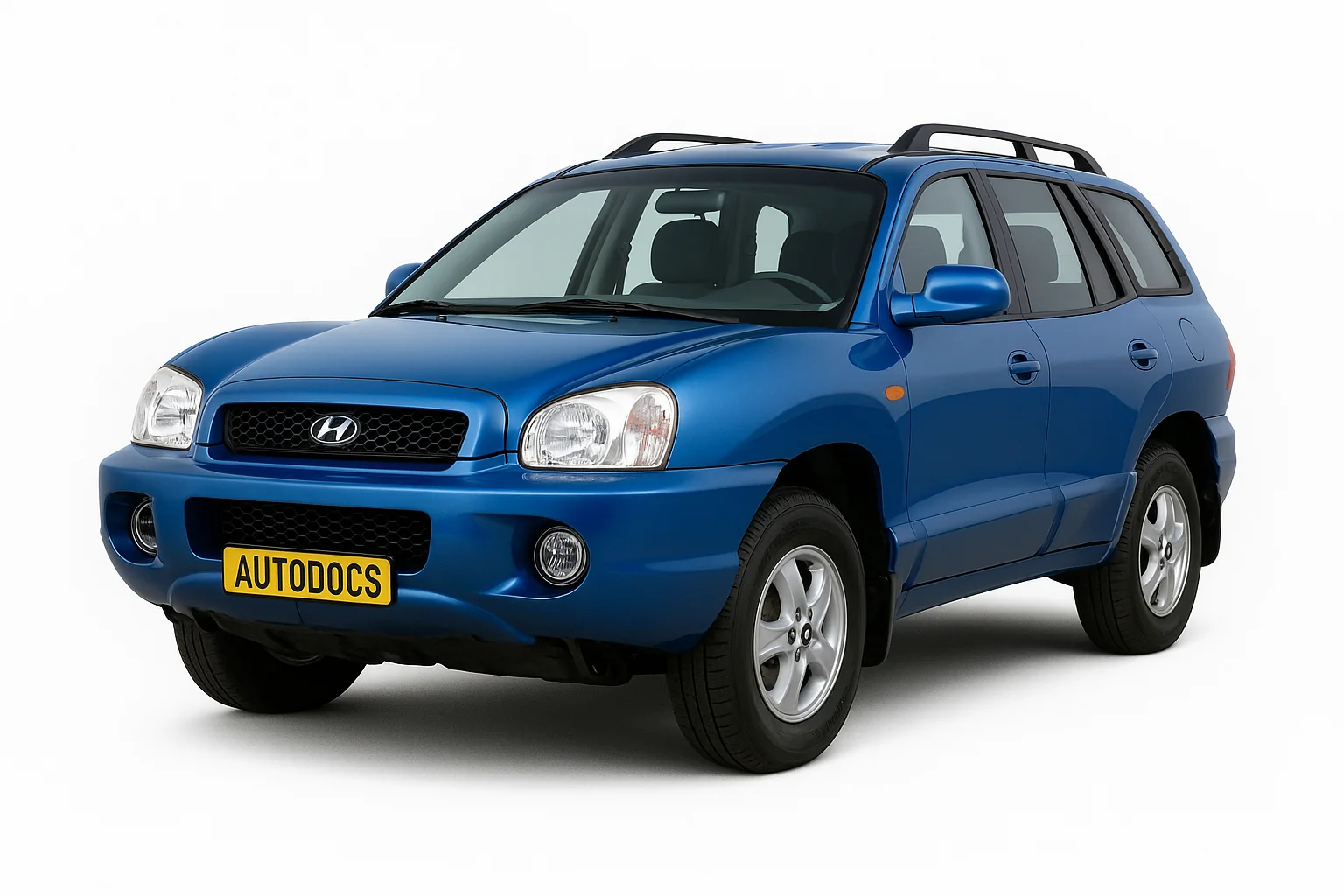

Hyundai Santa Fe 1 го поколения так же известен как Санта Фе Классик выпускался в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. За это время модель получила несколько не значительных обновлений. В данном материале Вы найдёте описание предохранителей и реле Хендай Санта Фе 1 го поколения со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Количество элементов в блоках может отличатся от представленного. Сверяйте назначение со своими схемами на обратной стороне крышки.
Не то поколение Hyundai Santa Fe?
[Описание для Hyundai Santa Fe 2]
[Описание для Hyundai Santa Fe 3]
[Описание для Hyundai Santa Fe 4]
Блок в салоне
Он находится под панелью приборов со стороны водителя.
Пример схемы с крышки блока
| № | A | Описание предохранителей |
|---|---|---|
| F1 | 20 | Прикуриватель и розетка |
| F2 | 10 | Аудио, внешнее зеркало с электроприводом |
| F3 | 15 | Цифровые часы, розетка сзади |
| F4 | 10 | Круиз-контроль |
| F5 | 10 | Реле фар |
| F6 | 20 | Подогрев сиденья |
| F7 | 10 | Управление двигателем заднего стеклоочистителя |
| F8 | 10 | Обогрев заднего стекла, Наружное зеркало с электроприводом |
| F9 | 10 | Управление кондиционером, регулятор люка, электрическое хромированное зеркало |
| F10 | Резерв | |
| F11 | 10 | Лампа освещения салона, дверной выключатель, дверная лампа, ручное управление кондиционером, контроллер Homelink |
| F12 | 15 | Цифровые часы, ETACM, аудио, сирена |
| F13 | 20 | Динамики AMP |
| F14 | 10 | Стоп-сигнал, разъем передачи данных, универсальный контрольный разъем |
| F15 | 10 | Аварийная лампа |
| F16 | 25 | Сиденье с электроприводом, управление двигателем заднего стеклоочистителя |
| F17 | 20 | Контроллер люка |
| F18 | 30 | Реле обогревателя |
| F19 | 10 | Комбинация приборов, резистор предварительного возбуждения, ETACM, автоматический датчик освещенности, модуль управления DRL, генератор |
| F20 | 15 | Модуль управления SRS |
| F21 | 10 | ЕСМ (V6 2,7 л), PCM (I4 с АКП), ЕСМ (I4 с МКП) |
| F22 | 10 | Комбинация приборов (Подушка безопасности IND) |
| F23 | 10 | Модуль управления ABS, G-сенсор, разъем для удаления воздуха, модуль управления 4WD |
| F24 | 10 | Лампа указателя поворота |
| F25 | 10 | Фонарь заднего хода, TCM, Блок управления ETS, Датчик отказа зажигания |
| F26 | 20 | Реле блокировки / разблокировки дверей, реле блокировки / разблокировки ключей |
| F27 | 10 | Задний и стояночный фонарь (левый), лампа указателя поворота, лампа освещения номерного знака |
| F28 | 10 | Задний и стояночный фонарь (правый), реле противотуманных фар, переключатель освещения |
| F29 | 15 | Модуль управления ETS (V6 3.5L), реле безопасности |
| F30 | 10 | Реле вентилятора радиатора, реле вентилятора конденсатора |
| F31 | 20 | Электродвигатель переднего стеклоочистителя, реле стеклоочистителя, электродвигатель омывателя |
За прикуриватель отвечает предохранитель номер 1 на 20А.
Реле
Над предохранителями находятся 2 реле: реле электропривода стекло подъёмников и реле обогревателя заднего стекла.
И с обратной стороны блока, так же крепятся несколько элементов реле.
Блок под капотом
Расположен рядом с аккумулятором.
| № | A | Обозначение |
|---|---|---|
| ALT | 140 | Генератор |
| B+ | 50 | Реле заднего фонаря, предохранитель 11-17, разъем питания |
| IGN | 50 | Пусковое реле, замок зажигания |
| BLR | 40 | Предохранитель кондиционера, реле вентилятора |
| ABS.1 | 30 | Блок управления ABS, разъем для выпуска воздуха |
| ABS.2 | 30 | Блок управления ABS, разъем для выпуска воздуха |
| ECU | 40 | Реле контроля двигателя |
| P/W | 30 | Реле электрического стекло подъемника, предохранитель 26 |
| RAD FAN | 40 | Реле вентилятора радиатора |
| C/FAN | 20 | Реле вентилятора конденсатора |
| FRT FOG | 15 | Реле противотуманных фар |
| H/LP(LH) | 10 | Левая фара, комбинация приборов, блок управления ДХО |
| H/LP(RH) | 10 | Правая фара |
| ECU #1 | 20 | Датчик отказа зажигания, кислородный датчик |
| ECU #2 | 20 | Инжектор |
| ECU #3 | 10 | Управление двигателем, ECM, PCM |
| ECU(B+) | 15 | Реле топливного насоса, ECM, TCM, Генератор, PCM |
| ATM | 20 | Контрольное реле, модуль управления 4WD |
| HORN | 10 | Реле звукового сигнала |
| A/C | 10 | Реле кондиционера |
| ST SIG | 10 | PCM, ECM |
