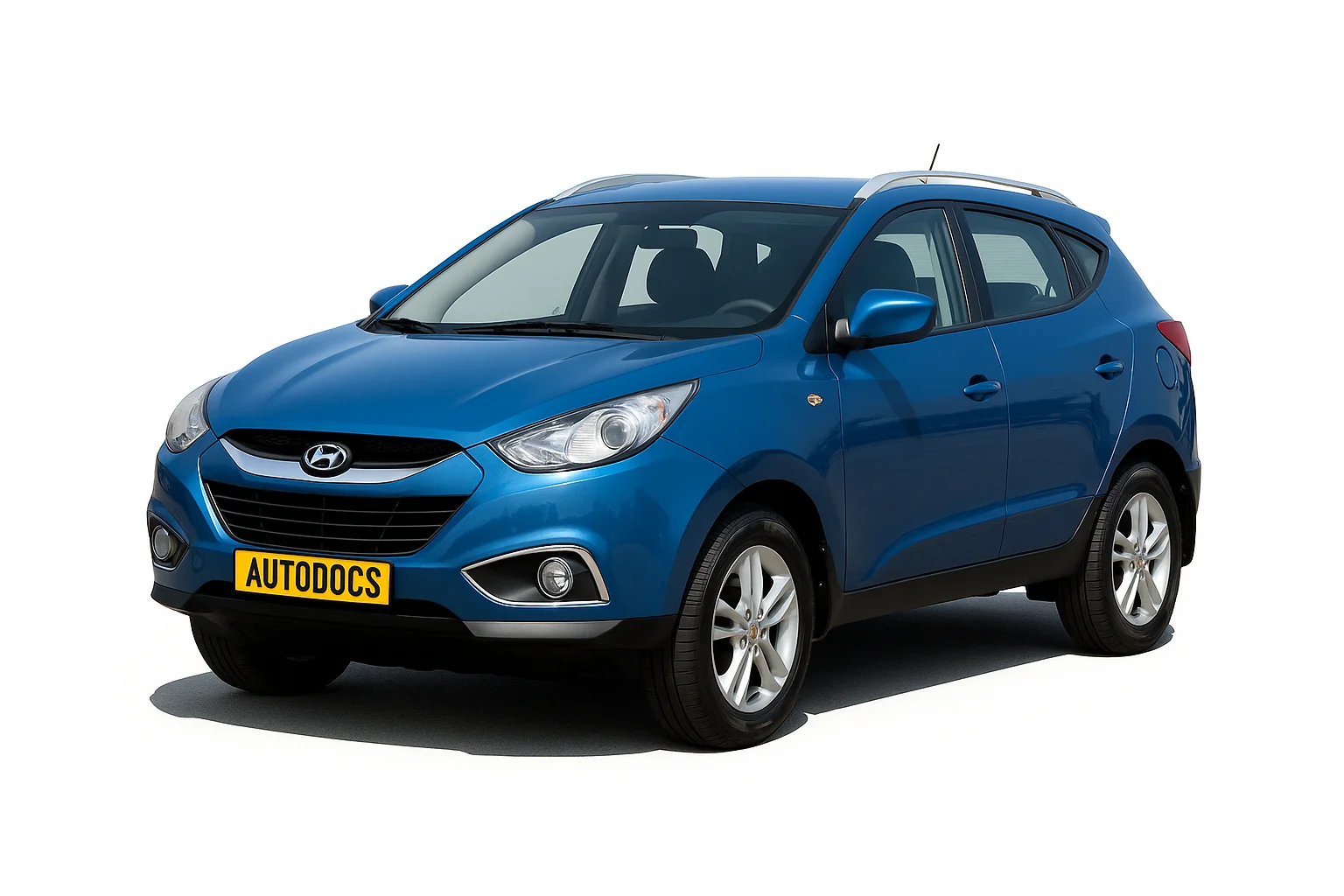

Hyundai ix35 второго поколения, также известный как Hyundai Tucson 2, выпускался в 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годах и поставлялся по всему миру. В статье рассмотрены расположение блоков предохранителей и реле, схемы, фотографии, номиналы и назначение цепей в салоне и под капотом. Отдельно указаны предохранители прикуривателя и розеток, а также дополнительные блоки и главный силовой предохранитель автомобиля.
Сверяйте актуальное назначение для Вашей модели со своими схемами на обратной стороне защитной крышки.
Не то поколение? Изучите описание для 1-го поколения.
Содержание
Блок в салоне
Он расположен под панелью приборов, для доступа снимите защитную крышку по направлению стрелки.
| № | Описание |
|---|---|
| AUDIO 1 | Аудиосистема, аудиовизуальное головное устройство с навигацией, преобразователь |
| Плафон освещения кабины | ВСМ, ЭБУ кондиционера, разъем канала передачи данных, лампа косметического зеркала со стороны водителя/ пассажира, лампа направленного освещения, плафон освещения салона, комбинация приборов (индикатор), подсветка замка зажигания и датчик открытия двери, датчик автоматического управления осветительными приборами и фотоэлемент, плафон освещения багажника, реле плафона внутреннего освещения, ЭБУ кондиционера |
| MODULE 3(2) | Модуль автоматической коррекции угла наклона фар, ВСМ, переключатель корректора угла наклона фар, привод корректора угла наклона левой/ правой фары, электрохромное зеркало заднего вида, блок реле ICM (реле обогревателя заднего левого сиденья, реле обогревателя заднего правого сиденья), ЭБУ электронных ключей |
| Стартер | Блок реле и предохранителей моторного отсека (реле 4), переключатель диапазонов КПП, переключатель блокировки замка зажигания, ЭБУД, ЭБУ электронных ключей |
| Индикатор подушки безопасности | Комбинация приборов (индикатор) |
| CLUSTER | Комбинация приборов, генератор, консольный переключатель, ВСМ, аудиосистема, переключатель системы предупреждения о непристегнутом ремне безопасности, переключатель ISG, аудиовизуальное головное устройство с навигацией |
| Обогрев рулевого колеса | Пружинный контакт (рулевое колесо с обогревом) |
| MODULE 4 | Блок реле и предохранителей моторного отсека (реле 1, реле 11, реле 14), дизельный блок (реле 2, реле 3), ЭБУ кондиционера, ионизатор на комбинации приборов, электродвигатель верхнего люка, датчик дождя |
| POWER OUTLET 2 | Прикуриватель и передняя розетка питания, задняя розетка питания |
| AUDIO 2 | Усилитель, регулятор наружных зеркал с электроприводом, ЭБУ электронных ключей, ВСМ, преобразователь |
| Подушка безопасности | ЭБУ SRS, индикатор подушки безопасности пассажира |
| MODULE 1 | ЭБУ IPS (вход ON/START), ЭБУ 4WD, переключатель DBC, многофункциональный переключатель, датчик угла поворота рулевого колеса, выключатель ESP OFF, переключатель стоп-сигнала (бензиновый двигатель), задний правый (внешний) датчик системы помощи при парковке, передний левый/правый датчик системы помощи при парковке, блок СКДШ (система контроля давления в шинах), передний левый/правый (центральный) датчик системы помощи при парковке, ЭБУ интеллектуальной системы помощи при парковке, преобразователь |
| Задние ПТФ | Блок реле ICM (реле задних противотуманных фонарей) |
| Передний стеклоочиститель | Блок реле и предохранителей моторного отсека (реле 12, реле 13), электродвигатель переднего стекло очистителя, многофункциональный переключатель (стеклоочиститель) |
| Обогреватель передних сидений | Консольный переключатель |
| POWER OUTLET 1 | Прикуриватель и передняя розетка питания |
| MDPS | Блок MDPS |
| Фонари заднего хода | Задний левый/правый (внутренний) комбинированный фонарь, электрохромное зеркало заднего вида, ВСМ, аудиосистема, аудиовизуальное головное устройство с навигацией |
| MODULE 2 | ВСМ, ЭБУ электронных ключей |
| Задний стеклоочиститель | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стекло очистителя, многофункциональный переключатель (стеклоочиститель) |
| Верхний люк | Электродвигатель верхнего люка |
| IG 1 | Блок реле и предохранителей моторного отсека (предохранитель – F23, F24, F25) |
| Кондиционер | ЭБУ кондиционера, электродвигатель вентилятора |
| Обогреватель заднего сиденья | Блок реле ICM (реле обогревателя заднего левого сиденья, реле обогревателя заднего правого сиденья ) |
| Правый электро стеклоподъёмник | Главный переключатель электростеклоподъёмников, переключатель электростеклоподъёмника пассажира, переключатель заднего правого электростеклоподъёмника |
| Зеркала | Регулятор наружных зеркал с электроприводом |
| Сиденье водителя с электро приводом | Ручной регулятор сиденья водителя |
| SMART KEY | ЭБУ электронных ключей, кнопка START/STOP |
| PDM | ЭБУ электронных ключей |
| Левый стеклоподъёмник | Главный переключатель электростеклоподъёмников, переключатель электро стеклоподъёмника пассажира, переключатель заднего левого электро стеклоподъёмника |
| AMP | Усилитель, преобразователь |
| Зеркала с обогревом | РСМ/ЭБУД, переключатель обогревателя заднего стекла, наружное зеркало с электроприводом на стороне водителя /пассажира |
| Стекло подъемники с защитой от защемления | Модуль электро стеклоподъёмника водителя с защитой от защемления |
| Модуль 5 | Рычаг переключения передач АКПП, зуммер системы помощи при парковке задним ходом, блок СКДШ (система контроля давления в шинах) |
| Аварийная сигнализация | Блок реле ICM (реле звукового сигнала, реле прерывателя поворотов и аварийной сигнализации), ВСМ |
За прикуриватель и USB розетки отвечают предохранители, обозначенные как POWER OUTLET.
В данном блоке также могут крепиться отдельные несъёмные реле:
| № | Назначение реле |
|---|---|
| 1 | Реле плафона внутреннего освещения |
| 2 | Реле блокировки дверей |
| 3 | Реле разблокирования дверей |
| 4 | Реле крышки багажника |
| 5 | Реле электро стеклоподъёмников |
Блоки под капотом
Основной блок
Находится в левой части моторного отсека за аккумуляторной батареей.
| № | A | Обозначение |
|---|---|---|
| FL1 | 80 | Электро усилитель руля |
| FL2 | 60 | Распределительная коробка панели приборов |
| FL3 | 40 | Блок управления системами ESP и ABS |
| FL4 | 40 | Коробка EMS |
| FL5 | 40 | Блок управления системами ESP и ABS |
| FL6 | 40 | Реле вентилятора печки |
| FL7 | 60 | Распределительная коробка панели приборов |
| FL8 | 60 | Распределительная коробка панели приборов |
| FL9 | 40 | Электровентилятор системы охлаждения |
| FL10 | 40 | Обогрев стекла двери задка |
| FL11 | 30 | Омыватель фар |
| FL12 | 40 | Выключатель (замок) зажигания |
| FL13 | 40 | Пусковое реле, замок зажигания |
| F14 | 15 | Реле сирены охранной сигнализации |
| F15 | 15 | Обогрев ветрового стекла |
| F16 | 10 | Стоп-сигнал |
| F17 | 20 | Блок управления системой полного привода |
| F18 | 20 | Катушки зажигания, конденсатор |
| F19 | 7.5 | Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, многофункциональный переключатель |
| F20 | 7.5 | Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра |
| F21 | 7.5 | Переключатель селектора АКП |
| F22 | 15 | Топливный насос |
| F23 | 15 | Датчик концентрации кислорода, вентилятор системы охлаждения*. Клапан регулятора давления топлива**. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насоса, клапан регулятора давления топлива, клапан регулятора магистрального давления*** |
| F24 | 10 | Кондиционер, форсунки*. Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения**. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер*** |
| F25 | 10 | Выключатель стоп-сигнала*** |
| F26 | 15 | РСМ* TCM*** |
| F27 | 10 | Кондиционер |
| F28 | 10 | Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера*. Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газораспределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла**. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пускатель VGT (система газораспределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя*** |
| F29 | 20 | Катушки зажигания*, ЕСМ**, ЕСМ*** |
| FL30 | 30 | Реле управления двигателем |
| Реле | ||
| R1 | Реле топливного насосаа | |
| R2 | Реле кондиционера | |
| R3 | Реле управления двигателем (главное реле) | |
| R4 | Реле системы предупреждения об экстренном торможении / Реле омывателя фар | |
| R5 | Реле стеклоочистителя (датчик дождя) | |
| R6 | Реле стеклоочистителя (медленный режим) | |
| R7 | Реле вентилятора | |
| R8 | Реле включения звукового сигнала | |
| R9 | Реле – высокая скорость электро вентилятора системы охлаждения | |
| R10 | Реле обогрева ветрового стекла | |
| R11 | Реле управления двигателем | |
| R12 | Электровентилятор климатической системы | |
| R13 | Реле включения звукового сигнала | |
| R14 | Реле вентилятора охлаждения (низк.) | |
| R15 | Реле стартера | |
| R16 | Реле звуковой охранной сигнализации | |
| R17 | Реле обогрева заднего стекла | |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
Главный предохранитель
На многих автомобилях Хендай ix35 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
Частые вопросы: предохранители и реле Hyundai ix35 (Tucson 2)
Где находится блок предохранителей на Hyundai ix35 (Tucson 2)?
Где искать блоки на Hyundai ix35 (Tucson 2): Плафон освещения кабины; Обогрев рулевого колеса; Пружинный контакт (рулевое колесо с обогревом); Блок реле и предохранителей моторного отсека (предохранитель – F23, F24, F25). Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Hyundai ix35 (Tucson 2)?
Найдите позицию прикуривателя в таблице на странице Hyundai ix35 (Tucson 2) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Hyundai ix35 (Tucson 2) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Hyundai ix35 (Tucson 2)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai ix35 (Tucson 2)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai ix35 (Tucson 2)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai ix35 (Tucson 2)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai ix35 (Tucson 2)?
Схема и таблица предохранителей Hyundai ix35 (Tucson 2) — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
