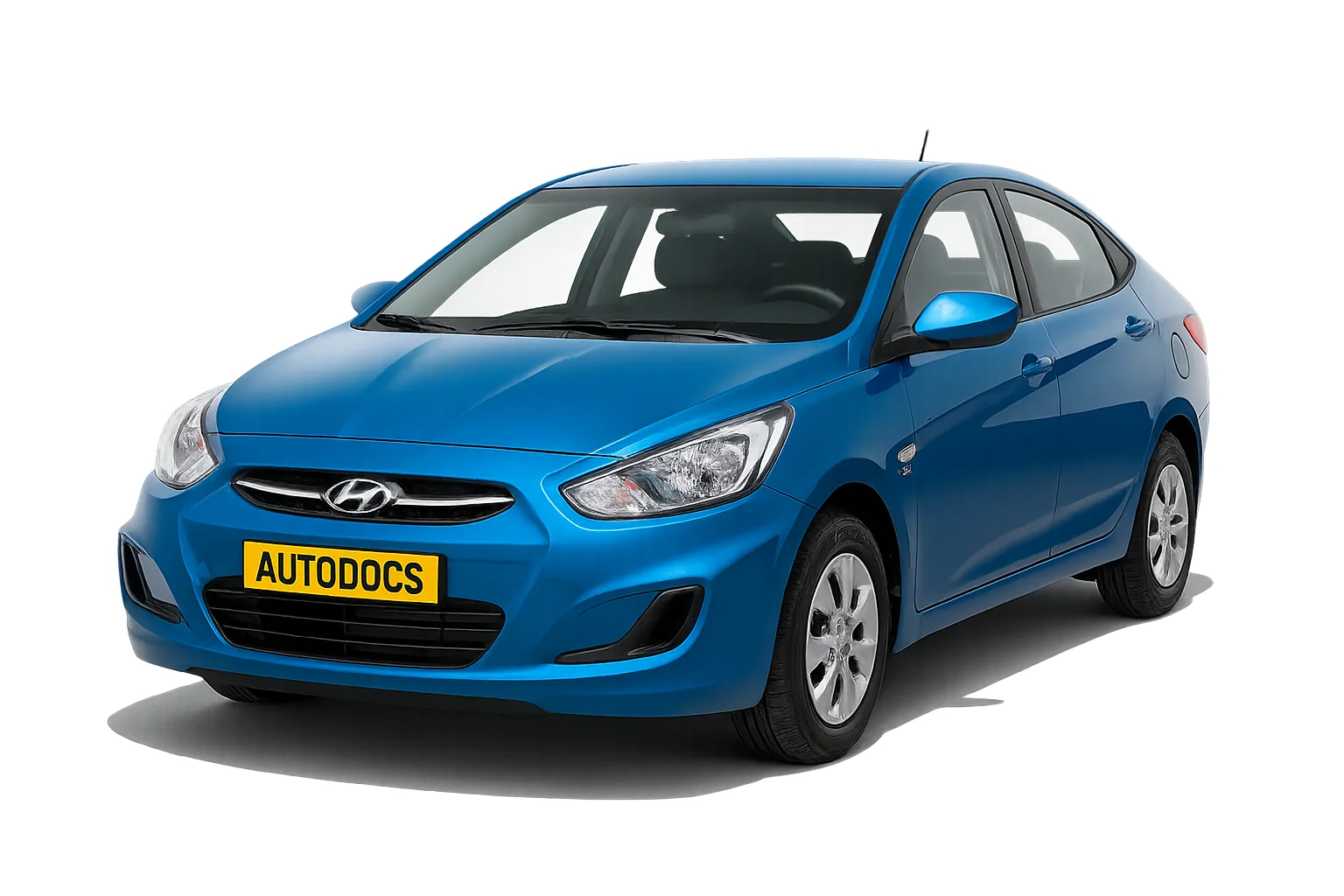

Hyundai Solaris 1 го поколения был представлен в 2010 году. Производился в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 году с кузовами седан и хэтчбек преимущественно с бензиновыми двигателями 1,6 и 1,8 литра. За это время Солярис прошел рестайлинг. В данном материале вы найдёте описание предохранителей и реле Хендай Солярис 1 со схемами блоков, фото — примерами исполнения и местами расположения. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках Хендай Солярис 1 могут отличатся от представленного и зависит от уровня оснащения и года выпуска. Сверяйте назначение со схемами на обратной стороне защитной крышки.
Блок в салоне
Расположен под панелью приборов со стороны водителя. Для доступа уберите защитную крышку.
Предохранители
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 15 | FRT-Deicer — Обогрев ветрового стекла |
| 2 | 15 | P/OUTLET — Розетка 12В |
| 3 | 10 | C/LIGHTER — Прикуриватель |
| 4 | 10 | АСС — Замок зажигания — аудиосистема, модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления системой электронного ключа |
| 5 | 10 | A/BAG IND — Индикатор отключения подушки безопасности — перед |
| 6 | 10 | A/BAG — Подушки безопасности, модуль управления SRS |
| 7 | 10 | T/SIG Аварийно — световая сигнализация |
| 8 | Резерв | |
| 9 | Резерв | |
| 10 | 15 | R/WPR — Очиститель заднего стекла — двигатель, Много функциональный переключатель |
| 11 | Резерв | |
| 12 | 10 | RR (R/FOG) — Противотуманные фонари (сзади) |
| 13 | 10 | FRT (F/FOG) — Противотуманные фары (перед) |
| 14 | 10 | ROOM 2 — Реле экономии заряда аккумуляторной батарее (автоматического защитного отключения) |
| 15 | 15 | STOP LP — Стоп-сигналы |
| 16 | 10 | CLUSTER — Комбинация приборов |
| 17 | 10 | IG1 1 — Модуль управления системой безопасности |
| 18 | 10 | ABS — гидро электронный модуль АБС |
| 19 | 10 | B/UP LP — Задние ходовые огни (выключатель) |
| 20 | 10 | PCU — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления системы электронного ключа |
| 21 | 10 | H/LP LH — Фара — левая |
| 22 | 10 | DAY TIME RUNNING LIGHT — Дневные ходовые огни |
| 23 | 15 | HAZARD — Выключатель аварийной сигнализации |
| 24 | 25 | SMK 1 — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа |
| 25 | Резерв | |
| 26 | 10 | SMK 2 — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа, выключатель кнопки пуска и остановки двигателя |
| 27 | 15 | TCU — Датчик скорости Датчик диапазонов автоматической коробки передач. Генератор импульсов |
| 28 | 15 | IGN COIL — Катушка зажигания 1-4, конденсатор |
| 29 | 10 | IGN 2 — Электро стекло подъемники. Люк |
| 30 | 25 | F/WPR — Очиститель ветрового стекла |
| 31 | 20 | DOOR LOCK — Центральный замок — блок управления |
| 32 | 25 | SAFETY P/WDW — Электро стекло подъемники — блокировка |
| 33 | 15 | S/HEATER — Обогрев передних сидений |
| 34 | Резерв | |
| 35 | 10 | ROOM 1 — Освещение салона. Кондиционер |
| 36 | 20 | AUDIO — Аудиосистема |
| 37 | 10 | TAIL LH — Фара и фонарь по левому борту. Освещение номерного знака |
| 38 | 10 | TAIL RH — Фара и фонарь по правому борту. Подсветка выключателей, переключателей в салоне, рычага селектора. Комбинация приборов, кнопки включения и переключения |
| 39 | 10 | START — Стартер — реле. Противоугонная сигнализация |
| 40 | 10 | H/LP RH — Фара — правая |
| 41 | 25 | P/WDW LH — Блок управления стекло подъемниками — переключатель левого заднего |
| 42 | 25 | P/WDW RH — Блок управления стекло подъемниками — переключатель правого заднего |
| 43 | 10 | HTD MIRR — Система обогрева наружных зеркал заднего вида |
| 44 | 10 | A/CON 2 — Кондиционер |
| 45 | Резерв |
За передний прикуриватель отвечает предохранитель номер 3 на 10А, а за дополнительные розетки номер 2 на 15А.
Узнать больше информации про то, как заменить предохранитель на прикуриватель в хендай солярис 1 го поколения можете посмотрев данное видео.
Реле
С обратной стороны блока могут находится некоторые реле.
| № | Описание реле |
|---|---|
| МК1 | Реле обогрева заднего стекла |
| МК2 | Реле противотуманных фар |
| МК3 | Реле противотуманного света |
| МК4 | Реле габаритного света |
| MК5 | Реле освещения салона |
| МК6 | Реле обогрева ветрового стекла |
| МК7 | Реле центрального замка |
| МК8 | Резерв |
| МК9 | Резерв |
| МК10 | Реле аварийной сигнализации |
| МК11 | Реле стеклоподъемников |
| МК12 | Резерв |
| МК13 | Электронное управляющее реле сигналов торможения (устанавливается вне блока) |
Реле указателей поворота и аварийной сигнализации, установлены отдельно, рядом с основным блок с предохранителями и реле.
В некоторых моделях данное реле заменено блоком управления указателями поворотов и аварийной сигнализации (в котором также находится звуковой зуммер сигнала поворотов).
Блок под капотом
В моторном отсеке основной блок с предохранителя и реле находится в правой части моторного отсека рядом с аккумуляторной батарей.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | Резерв | |
| 2 | Резерв | |
| 3 | 15 | F/PUMP — Топливный насос |
| 4 | 10 | HORN — Звуковой сигнал |
| 5 | 50 | B+2 — Блок коммутации: аварийка, стеклоподъемники, центральный замок, предохранители — F23-F25, F31, F32 |
| 6 | 40 | C/FUN — Блок управления системой отопления |
| 7 | 40 | ECU 1 — Блок управления двигателем — реле 1. Предохранитель F25 |
| 8 | 40 | IG1 — Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп. |
| 9 | 50 | IG2 — Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп |
| 10 | 10 | A/CON — Кондиционер |
| 11 | Резерв | |
| 12 | Резерв | |
| 13 | 15 | INJECTOR — Модуль управления двигателем. Модуль управления коробкой передач. Топливный насос — реле. Регулирующий клапан подачи масла |
| 14 | 10 | SENSOR — Модуль управления двигателем. Датчик распредвала. Датчик кислорода. Иммобилайзер. Кондиционер — реле. Вентилятор — реле низких оборотов и реле высоких оборотов. Электромагнитный клапан |
| 15 | 10 | ECU 2 — Электронный блок управления двигателем |
| 16 | Резерв | |
| 17 | 10 | B/UP LP — Блок управления коробкой передач. Датчик АКПП. Панель приборов. Комбинированные фонари задние. |
| 18 | 10 | WAPER — Очиститель стекла |
| Обозначение реле | ||
| R1 | Резерв | |
| R2 | Реле звукового сигнала | |
| R3 | Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя | |
| R4 | Реле кондиционера | |
| R5 | Реле выключателя блокировки зажигания | |
| R6 | Реле вентилятора (низкая скорость) | |
| R7 | Реле вентилятора (высокая скорость) | |
| R8 | Реле диагностического разъема | |
| R9 | Реле замка зажигания | |
| R10 | Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя | |
| R11 | Реле аварийного предупреждения об экстренном торможении | |
| R12 | Реле электронного блока управления двигателем | |
| R13 | Реле топливного насоса | |
| R14 | Резерв | |
| R15 | Реле электро вентилятора радиатора системы охлаждения | |
Секция силовых предохранителей
Крепится сбоку основного блока и состоит из плавких вставок высокой мощности.
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 50 | Реле задних фонарей |
| 2 | Резерв | |
| 3 | Резерв | |
| 4 | 125 | Генератор |
| 5 | 40 | Гидроэлектронный модуль АБС, диагностический разъем |
| 6 | 40 | Гидроэлектронный модуль АБС |
| 7 | 40 | Реле обогрева заднего стекла |
| 8 | 40 | Реле вентилятора |
| 9 | Резерв |
