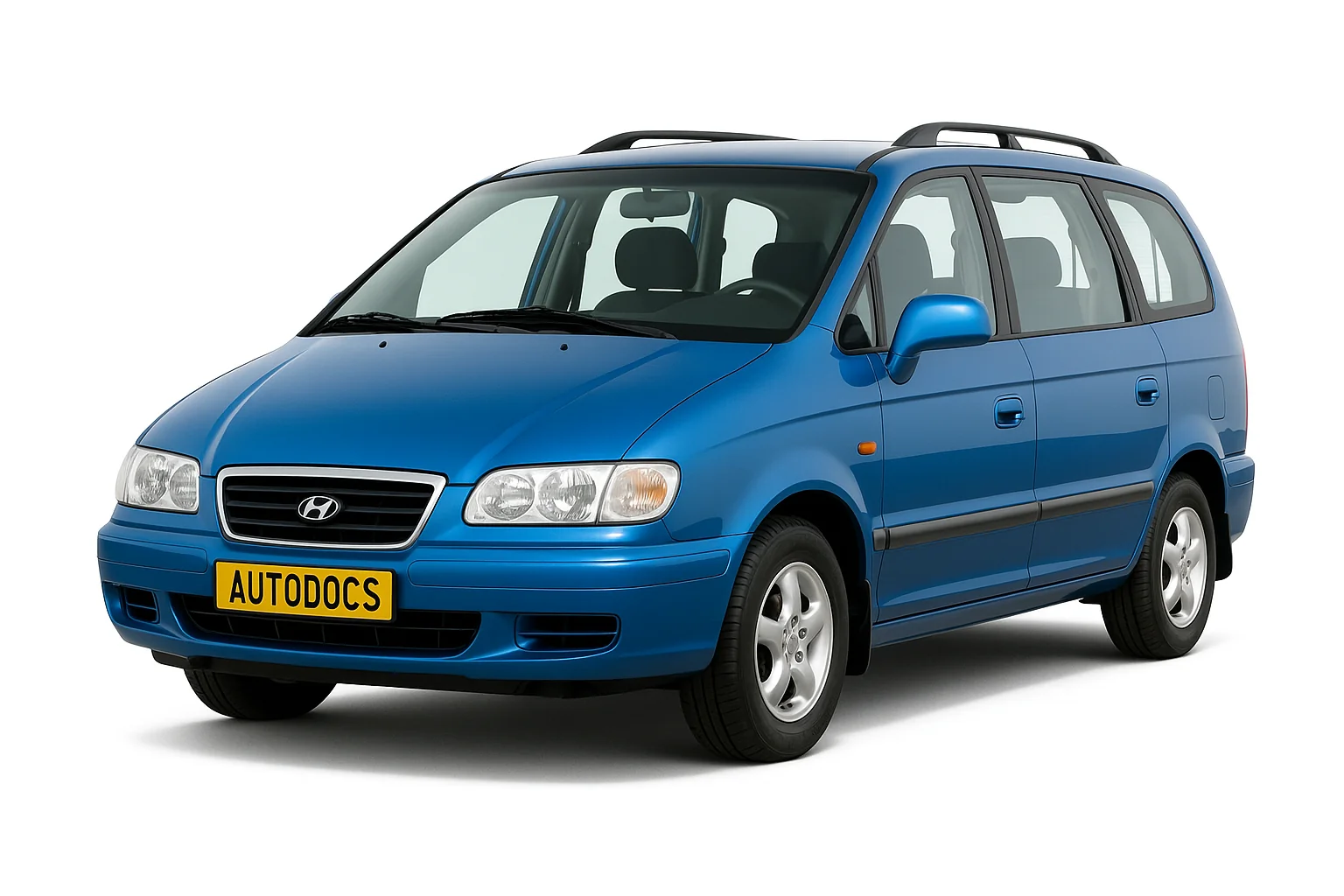

Hyundai Trajet был представлен в 1999 году, а серийно выпускался в 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. За этот период модель прошла рестайлинг. В статье рассмотрены расположение блоков предохранителей и реле, схемы и фотографии элементов в салоне и под капотом, номиналы и назначение цепей. Отдельно указан предохранитель прикуривателя.
Исполнение блоков может отличаться от представленного. Сверяйте обозначение со своими схемами на обратной стороне защитной крышки.
Содержание
Блок в салоне
Расположен в нижней части панели приборов за защитной крышкой со стороны водителя.
| № | A | Описание |
|---|---|---|
| 1 | 10 | Иммобилайзер, комбинация приборов, лампа верхней консоли, ECM, датчик массового расхода воздуха, блок датчика уровня моторного масла |
| 2 | 10 | Приборный щиток |
| 3 | 10 | Переключатель опасности |
| 4 | 15 | Управление SRS |
| 5 | 20 | Дополнительная розетка |
| 6 | 10 | Аудио, Наружное зеркало и складывание |
| 7 | 15 | Прикуриватель |
| 8 | 10 | Редуктор натяжения ремня безопасности |
| 9 | 10 | Управление кондиционером, Наружное зеркало и складывание |
| 10 | 10 | Управление кондиционером |
| 11 | 10 | Автоматический свет, TCM, генератор импульсов АКП, лампа заднего хода, переключатель диапазонов коробки передач |
| 12 | 10 | Управление кондиционером, аудиосистемой, подсветкой потолочной консоли |
| 13 | 10 | Комнатные лампы, Комбинация приборов |
| 14 | 15 | Реле дверного замка |
| 15 | 20 | Динамик AMP |
| 16 | 15 | Люк, Верхняя консольная лампа |
| 17 | 15 | Иммобилайзер, открыватель топливного бака |
| 18 | 10 | Задний противотуманный фонарь |
| 19 | 30 | Реле обогревателя, предохранитель 9 |
| 20 | 10 | Короткий разъем “B”, Лампы освещения, Задний противотуманный фонарь, Наружные фонари |
| 21 | 10 | Управление А / С, Люк, Датчик дождя |
| 22 | 15 | Задний кондиционер |
| 23 | 10 | Реле аварийной сигнализации, разъем проверки, разъем канала передачи данных |
| 24 | 15 | Выключатель стоп-сигнала |
| 25 | 20 | Передний стеклоочиститель и омыватель, датчик дождя |
| 26 | 30 | Предохранитель (катушка зажигания, ABS), реле управления двигателем, ECM |
| 27 | 10 | В / Реле сигнализации, Круиз-контроль, Переключатель диапазонов КПП, Пуск (МКПП), ECM, PCM |
| 28 | 10 | Фара головного света, Фонарь освещения номерного знака, Наружные фонари |
| 29 | 10 | Выключатель стоп-сигнала, круиз-контроль, передний дворник, топливный фильтр |
| 30 | 20 | Подогрев сиденья |
| 31 | 10 | Датчик AQS, Регулировка положения фар, Фара головного света, Управление ДХО |
| 32 | 15 | Задний дворник и омыватель |
Предохранитель прикуривателя обозначен как C/LIGHTR под номером 7 на 15А.
| № | Назначение реле |
|---|---|
| R1 | Реле электрических стекло подъёмников |
| R2 | Реле обогрева |
С обратной стороны блока так же могут крепится несколько элементов реле, таких как: реле открытия и закрытия дверей, реле фар и т.д.
Блоки под капотом
Главный блок
Находится в левой части моторного отсека рядом с аккумулятором.
| № | A | Назначение |
|---|---|---|
| 1 FUEL PUMP | 20 | Реле топливного насоса |
| 2 HEAD LAMP (LOW) | 15 | Реле фар (LOW) |
| 3 ABS | 10 | Модуль управления ABS |
| 4 INJECTOR | 10 | Инжектор, SMATRA, стоп-сигналы |
| 5 A/С COMPRESSOR | 10 | Реле кондиционера |
| 6 ATM | 20 | Реле управления АКП, TCM |
| 7 MAIN | 30 | Реле управления двигателем |
| 8 IGNITION COIL | 20 | Датчик отказа зажигания, катушка зажигания |
| 9 OXYGEN SENSOR | 15 | Датчик кислорода |
| 10А EGR | 15 | Реле топливного насоса, реле накаливания, датчик положения распред. вала, датчик положения коленчатого вала, привод системы рециркуляции ОГ, электромагнитный клапан управления продувкой |
| 11 HORN | 10 | Реле звукового сигнала |
| 12 HEAD LAMP (HIGH) | 15 | Реле фар (HIGH) |
| 13 DRL | 15 | Модуль управления ДХО, Сирена |
| 14 FRONT FOG LAMP | 15 | Реле передних противотуманных фар |
| 14 FRONT FOG LAMP | 15 | Реле передних противотуманных фар |
| 15 SPARE | 30 | Запасной |
| 16 SPARE | 20 | Запасной |
| 17 SPARE | 15 | Запасной |
| 18 SPARE | 10 | Запасной |
| 19 BLOWER | 30 | Реле нагнетателя |
| 20 IGNITION SWITCH 1 | 30 | Замок зажигания (ACC, IG1) |
| 21 PASSENGER COMPARTMENT JUNCTION BLOCK 1 | 30 | Распред. блок в салоне (предохранитель 22-24) |
| 22 ECM | 10 | Генератор, ECM, TCM |
| CONDENSER FAN | 30 | Реле вентилятора конденсатора №1 |
| POWER WINDOW | 30 | Реле стекло подъемника |
| IGNITION SWITCH 2 | 30 | Замок зажигания (IG2, START), пусковое реле |
| ABS 1 | 30 | Контроль ABS |
| ABS 2 | 30 | Контроль ABS |
| PASSENGER COMPARTMENT JUNCTION BLOCK 2 | 50 | Распред. блок в салоне (короткое замыкание “А”, предохранитель 12-19, реле задних фонарей) |
| RADIATOR FAN | 40 | Реле вентилятора радиатора |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
| № | A | Обозначение |
|---|---|---|
| Fuel filter | 30 | топливный фильтр |
| Glow | 80 | Свечи накала |
| Heater 1 | 60 | Дополнительный нагрев / обогрев |
| Heater 2 | 60 | Дополнительный нагрев / обогрев |
| Fuel fired heater | 20 | Обогреватель топлива |
В зависимости от комплектации, так же возможно установка дополнительного блока с реле под капотом.
Частые вопросы: предохранители и реле Hyundai Trajet
Где находится блок предохранителей на Hyundai Trajet?
Где искать блоки на Hyundai Trajet: Распред. блок в салоне (предохранитель 22-24); Распред. блок в салоне (короткое замыкание “А”, предохранитель 12-19, реле задних фонарей). Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Hyundai Trajet?
Найдите позицию прикуривателя в таблице на странице Hyundai Trajet (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Hyundai Trajet?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai Trajet?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai Trajet?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai Trajet?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai Trajet?
Схема и таблица предохранителей Hyundai Trajet — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Hyundai Trajet?
На Hyundai Trajet обычно два блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
