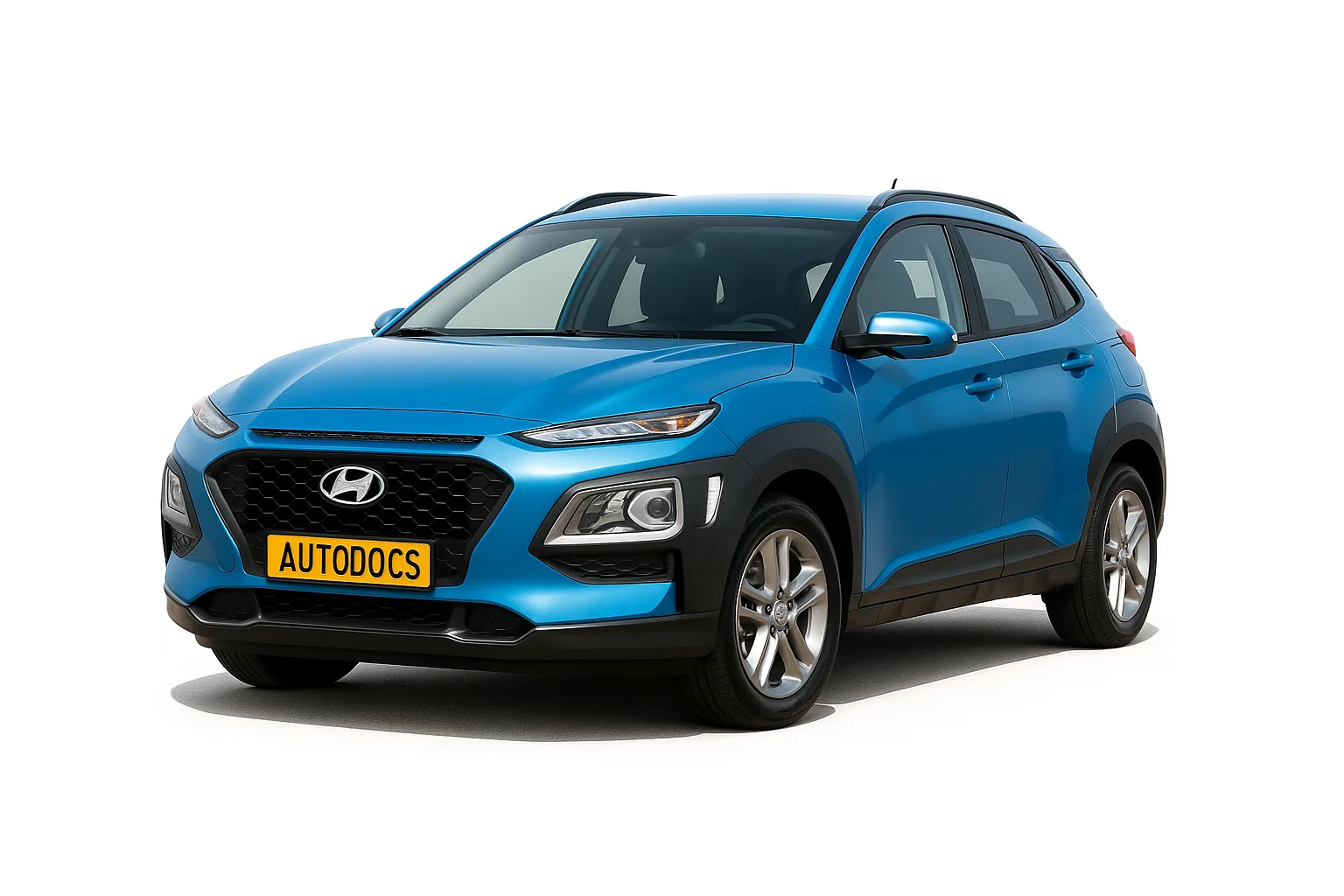

Hyundai Kona 1 поколения производился в 2017, 2018, 2019, 2020, 2021, 2022, 2023 году. Наибольшую популярность получила модель с электрическим приводом – Hyndai Kona Electric. В данном посте мы представим описание предохранителей и реле Хендай Кона со схемами блоков, местами их расположения фото примерами исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями расположен в нижней части панели приборов со стороны водителя, за защитной крышкой.
С обратной стороны защитной крышки будет размещена актуальная схема предохранителей для Вашего автомобиля.
| № | A | Описание |
|---|---|---|
| MODULE 5 | 7,5 | Электрохромное зеркало, головное устройство аудио, аудио/видео и навигации, переключатель аварийной панели, левая фара, модуль переднего сиденья с вентиляцией, модуль обогрева переднего сиденья |
| MODULE 3 | 7,5 | Выключатель стоп-сигнала, BCM |
| SUNROOF | 20 | Люк на крыше |
| TAIL GATE OPEN | 10 | Реле задней двери |
| P/WINDOW LH | 25 | Реле левого электрического стеклоподъемника, модуль электрического стеклоподъемника безопасности водителя |
| MULTI MEDIA | 15 | Головное устройство аудио, аудио/видео и навигации |
| P/WINDOW RH | 25 | Реле правого электрического стеклоподъемника, модуль электрического стеклоподъемника безопасности пассажира |
| P/SEAT(DRV) | 25 | Ручной переключатель сиденья водителя, переключатель поясничной поддержки водителя |
| P/SEAT(PASS) | 25 | Ручной переключатель пассажирского сиденья |
| MODULE 4 | 7,5 | Левый/правый блок предупреждения о столкновении в слепой зоне, BCM, переключатель аварийной панели, блок Vess (динамик), многофункциональная камера переднего вида |
| PDM 3 | 7,5 | Модуль управления смарт-ключом |
| SPARE | 20 | Запасной |
| INTERIOR LAMP | 7,5 | Лампа перчаточного ящика, левая/правая лампа туалетного столика, лампа в салоне, лампа на верхней консоли, зарядное устройство Wiresess, лампа для багажа |
| MEMORY 2 | 7,5 | Блок Vess (динамик), электронный клапан пониженного давления хладагента |
| B/ALARM HORN | 10 | Сигнализация, Сигнал |
| MEMORY 1 | 10 | Модуль управления кондиционером, проекционный дисплей, комбинация приборов, BCM, датчик дождя |
| SPARE | Запасной | |
| AMP | 30 | Усилитель |
| MODULE 6 | 7,5 | Модуль управления смарт-ключом, BCM |
| MDPS | 7,5 | Отдел МДПС |
| MODULE 1 | 7,5 | Активная воздушная заслонка, аварийный выключатель, разъем канала передачи данных, блок реле ICM (реле складывания/раскладывания наружных зеркал) |
| MODULE 7 | 7,5 | Модуль переднего сиденья с вентиляцией воздуха, модуль обогрева переднего сиденья |
| A/BAG IND | 7,5 | Комбинация приборов, модуль управления кондиционером |
| BRAKE SWITCH | 7,5 | Выключатель стоп-сигналов, модуль управления смарт-ключом |
| START | 7,5 | Модуль управления смарт-ключом, EPCU |
| CLUSTER | 7,5 | Проекционный дисплей, комбинация приборов |
| DOOR LOCK | 20 | Реле дверного замка, реле разблокировки двери, блок реле ICM (реле разблокировки на два оборота) |
| PDM 2 | 7,5 | Кнопка запуска/остановки |
| FCA | 10 | Блок помощи при предотвращении лобовых столкновений |
| S/HEATER | 20 | Модуль обогрева передних сидений, модуль переднего сиденья с вентиляцией воздуха |
| SPARE | 20 | Запасной |
| A/C | 7,5 | Модуль управления кондиционером, кластерный ионизатор |
| PDM 1 | 15 | Модуль управления смарт-ключом |
| E-SHIFTER | 10 | Переключатель выбора передач (SBW), переключатель на передней консоли |
| AIR BAG | 15 | Модуль управления SRS, датчик обнаружения пассажира |
| IG1 | 25 | Блок печатной платы (ПРЕДОХРАНИТЕЛЬ: IEB 3, EPCU 2) |
| MODULE 2 | 10 | Зарядное устройство Wiresess, модуль управления смарт-ключом, BCM, головное устройство аудио, аудио/видео и навигации, розетка № 1, усилитель, выключатель внешнего зеркала с электроприводом |
| WASHER | 15 | Многофункциональный переключатель (омыватель) |
| WIPER (LO/HI) | 10 | БЦМ (очиститель) |
| WIPER RR | 15 | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя |
| WIPER FRT | 25 | Электродвигатель переднего стеклоочистителя, распределительный блок E/R (реле переднего стеклоочистителя (низкая передача)) |
| HEATED MIRROR | 10 | Наружное зеркало с электроприводом водителя/пассажира, модуль управления кондиционером |
| POWER OUTLET | 20 | Розетка № 2 / Прикуриватель |
| SPARE | 15 | Запасной |
| HEATED STEERING | 15 | БЦМ (обогрев руля) |
За работу прикуривателя отвечает предохранитель обозначенный как POWER OUTLET.
Блок под капотом
Под капотом, в моторном отсеке слева, находится основной блок с предохранителями и реле.
Вариант 1
Для автомобилей с двигателями 1,6 и 2,0 литра
| № | A | Обозначение |
|---|---|---|
| ALT | 150 | Распределительный блок E/R (защита цепей предохранителей — ABS 1, ABS 2, 4WD), генератор |
| MDPS | 80 | Рулевое управление с электроприводом |
| B+5 | 60 | Блок PCB (защита цепей — HORN, H/LAMP HI, A/C, ECU 4, ECU 3, реле управления двигателем) |
| B+2 | 60 | IGPM (защита цепей – S/HEATER, IPS0, IPS1, IPS2) |
| B+3 | 60 | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50 | IGPM (защита цепей – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, B/ALARM HORN, POWER OUTLET 2, AMP, P/SEAT (PASS),P/SEAT (DRV)) |
| COOLING FAN | 50/60 | Соединительный блок E/R (реле вентилятора охлаждения №2, реле вентилятора охлаждения №1) |
| REAR HEATED | 40 | Соединительный блок E/R (реле заднего обогревателя) |
| BLOWER | 40 | Соединительный блок E/R (реле вентилятора) |
| IG1 | 40 | Без Smart ключа: Замок зажигания |
| С ключом Smart: Соединительный блок E/R (реле PDM № 3 (IG1), реле PDM № 2 (ACC)) | ||
| IG2 | 40 | Без ключа Smart: переключатель зажигания, распределительный блок E/R (реле Srart #1) |
| С ключом Smart: соединительный блок E/R (реле PDM #4 (IG2), реле Srart #1) | ||
| PTC HEATER 1 | 50 | Соединительный блок E/R (реле нагревателя PTC 1) |
| PTC HEATER 2 | 50 | Соединительный блок E/R (реле нагревателя PTC 2) |
| TCU 1 | 15 | Блок управления коробкой передач 1 |
| VACUUM PUMP | 20 | Вакуумный насос |
| FUEL PUMP | 20 | Соединительный блок E/R (реле топливного насоса ) |
| B+1 | 40 | IGPM (защита цепей – BRAKE SWITCH, PDM 1, DOOR LOCK, MODULE 1, PDM 2), Устройство автоотключения при утечке тока) |
| DCT1 | 40 | Трансмиссия с двойным сцеплением |
| DCT2 | 40 | Трансмиссия с двойным сцеплением |
| 4WD | 20 | ЭБУ систтемой полного привода |
| ABS 1 | 40 | Модуль управления системой ESC, универсальный контрольный разъем |
| ABS 2 | Модуль управления системой ESC | |
| SENSOR 2 | 10 | Блок PCB (реле кондиционера), соединительный блок E/R (реле охлаждающего вентилятора №1), электромагнитный клапан управления вентиляцией, электромагнитный клапан управления RCV, клапан управления маслом #1~#2, клапан закрытия канистры (evap) |
| ECU 2 | 10 | модуль управления двигателем |
| ECU 1 | 20 | модуль управления двигателем |
| INJECTOR | 15 | система впрыска топлива |
| SENSOR 1 | 15 | Кислородный датчик (вверх / вниз) |
| IGN COIL | 20 | Катушки зажигания №1 – #4 |
| ECU 3 | 15 | модуль управления двигателем |
| A/C | 10 | Блок PCB (реле кондиционера) |
| ECU 5 | 10 | модуль управления двигателем |
| SENSOR 4 | 15 | Вакуумный насос |
| ABS 3 | 10 | Модуль управления ESC, универсальный контрольный разъем |
| TCU 2 | 15 | модуль управления трансмиссией, переключатель диапазонов коробки передач |
| SENSOR 3 | 10 | Соединительный блок E/R (реле топливного насоса) |
| ECU 4 | 15 | модуль управления двигателем |
| H/LAMP HI | 10 | Блок PCB (реле фар дальнего света) |
| HORN | 15 | Блок PCB (реле звукового сигнала) |
Вариант 2
Для электрических автомобилей (Kona Electric).
Сверяйте схему со свой с обратной стороны крышки блока.
| № | A | Обозначение |
|---|---|---|
| B+1 | 40 | IGPM (защита цепей – BRAKE SWITCH, MODULE 1, PDM 1, PDM 2, DOOR LOCK / Устройство автоотключения при утечке тока) |
| B+2 | 60 | IGPM (защита цепей – S/HEATER, IPSO, IPS1, IPS2) |
| B+3 | 60 | IGPM (IPS3, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50 | IGPM (защита цепей – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, AMP, P/SEAT (DRV), P/SEAT (PASS)) |
| B+5 | 60 | Блок PCB (защита цепей – BATTERY MANAGEMENT, HORN, EPCU 1, H/LAMP, IG3 MAIN Relay) |
| BATTERY MANAGEMENT | 15 | Модуль управляющий аккумулятором |
| BLOWER | 40 | Соединительный блок E/R (реле вентилятора) |
| CHARGER 1 | 10 | Дверной модуль разъема зарядки |
| CHARGER 2 | 10 | Блок реле ICM (реле блокировки / разблокировки заряда), блок CCM (Центральный модуль управления) |
| COOLING FAN | 60 | Соединительный блок E/R (реле вентилятора охлаждения) |
| ELECTRICAL WATER PUMP | 15 | Электронный водяной насос |
| EPCU 1 | 10/15 | блок управления электропитанием |
| EPCU 2 | ||
| E-SHIFTER 1 | 40 | Соединительный блок E/R (предохранитель — E-Shifter, реле системы электронного переключения передач) |
| E-SHIFTER 3 | 10 | SCU |
| H/LAMP HI | 10 | Реле фар (дальний свет) |
| HORN | 15 | Реле звукового сигнала |
| IEB 1 | 40 | Электронный модуль управления тормозами, универсальный контрольный разъем |
| IEB 2 | 40 | Электронный модуль управления тормозами |
| IEB 3 | 10 | Электронный модуль управления тормозами, универсальный контрольный разъем |
| IEB 4 | 40 | Электронный модуль управления тормозами |
| IG1 | 40 | Соединительный блок E/R (реле PDM (IG1) 2, реле PDM (ACC) 1) |
| IG2 | 40 | Соединительный блок E/R (реле PDM (IG2) 3) |
| IG3 1 | 15 | Соединительный блок E/R (реле IG3 1, реле IG3 2) |
| IG3 2 | 10 | BMU, OBC (Бортовое зарядное устройство), блок управления электропитанием |
| IG3 3 | 10 | Соединительный блок E/R (реле вентилятора охлаждения), электронный компрессор кондиционера, левый и правый 3-ходовой клапан управления охлаждающей жидкостью |
| IG3 4 | 10 | Система активной воздушной заслонки под передним бампером, блок CCM (Центральный модуль управления), дверной модуль разъема для зарядки, обогреватель PTC кондиционера, аварийный выключатель, модуль управления кондиционером, головное устройство аудио / видео и навигации, комбинация приборов, IPGM (модуль управления IPS) |
| IG3.5 | 20 | Соединительный блок E/R (реле IG3 1, реле IG3 2) |
| MAIN | 150 | Соединительный блок E/R (предохранитель — IEB 1, IEB 2, CHARGER 1), блок управления электропитанием (LDC) |
| MDPS | 80 | Рулевое управление с электроприводом |
| OBC | 10 | Защита цепи встроенного зарядного устройства |
| REAR HEATED | Соединительный блок E/R (реле заднего подогрева) |
На плюсовой клемме аккумуляторной батареи крепится главный предохранитель высокой мощности.
