Honda CR-V 1 поколения, это компактный кроссовер, который производился компанией Honda в 1995, 1996, 1997, 1998, 1999, 2000, 2001 году с несколькими вариантами кузова: рд1 рд2 рд3. За это время модель прошла рестайлинг. В данной публикации вы найдете описание предохранителей и реле Хонда СРВ 1 со схемами блоков, фото примерами их исполнения и местами расположения. Выделим предохранитель прикуривателя.

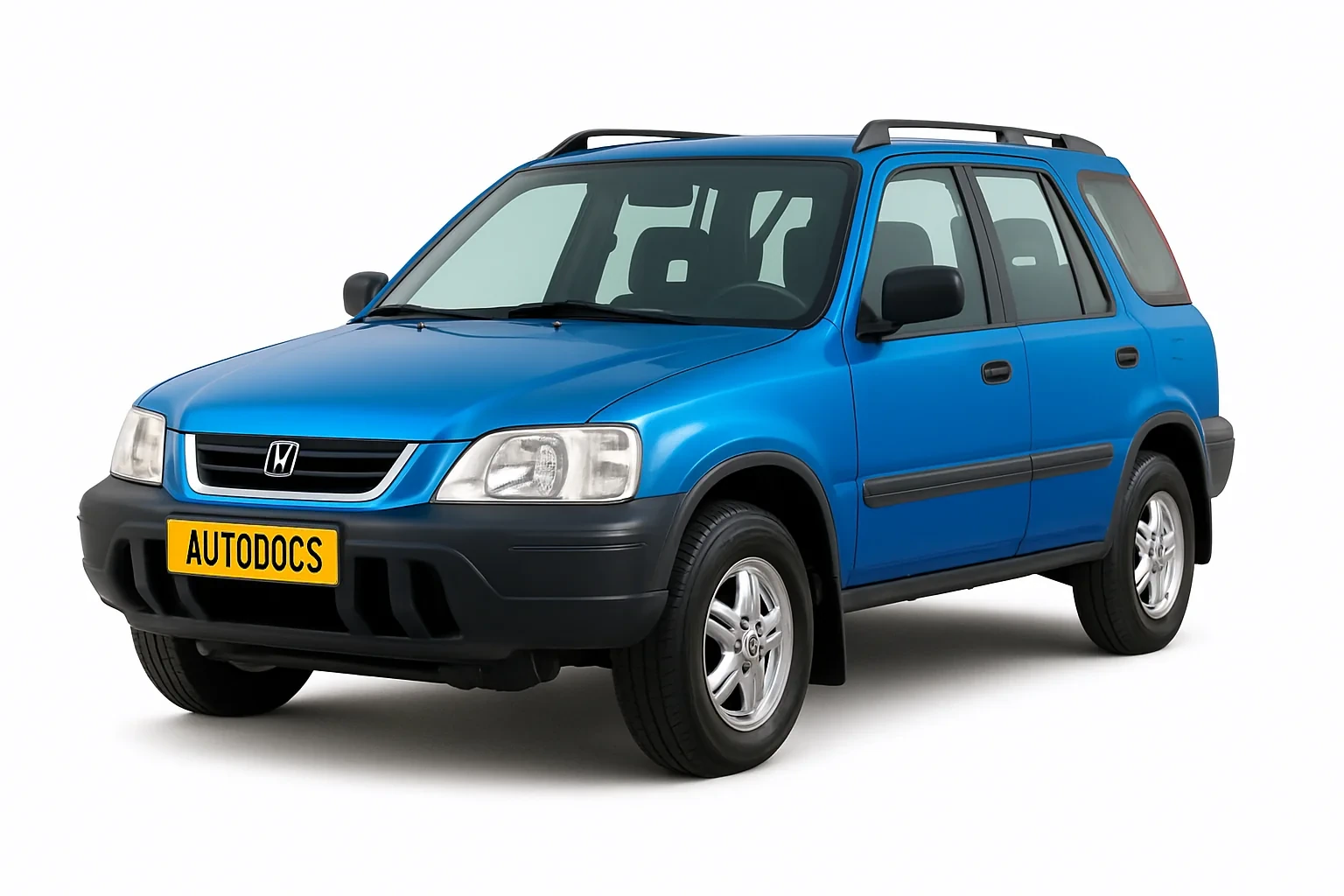

Honda CRV 1

Назначение предохранителей и реле может отличатся от представленного. Сверяйте информацию со своими схемами на крышке блоков.

Не то поколение модели или не подходят схемы?

[Описание Хонда СРВ 5]
[Описание Хонда СРВ 4]
[Описание Хонда СРВ 3]
[Описание Хонда СРВ 2]

Блок в салоне

В салоне, основной блок с предохранителями и реле, находится в нижней части панели приборов со стороны водителя и закрыт защитной крышкой.

Расположение блока в салоне

Сам блок будет выглядеть примерно вот так.

Фото блока в салоне

Схема

Схема блока в салоне СРВ 1

Описание

1 15A Подогрев зеркал, передние противотуманные фары
2 30А Омыватель фар, подогрев зеркал
3 10А Задний стеклоочиститель, блок управления задним стеклоочистителем (’95-’97)
4 10A Правая фара (дальний свет), дневные ходовые огни
5 10A Левая фара (дальний свет), дневные ходовые огни, индикатор дальнего света
6 10A Задняя розетка
7 20A Задний левый стеклоподъемник
8 20A Задний правый стеклоподъемник
9 15A Блок управления зажиганием
10 20A Стеклоподъемник переднего пассажира
11 20A Стеклоподъемник водителя, блок управления стеклоподъемниками
12 7,5A Реле аварийной сигнализации и указателей поворота
13 15A Главное реле блока управления двигателем (PGM-FI Main) (бензонасос), блок управления подушками безопасности (SRS)
14 7,5A Круиз-контроль
15 7,5A Генератор, индикатор зарядки, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), кислородные датчики (HO2S), датчик скорости (VSS)
16 7,5A Блок управления ABS
17 7,5A Реле муфты компрессора кондиционера, реле отопителя (высокая скорость), реле отопителя, реле вентилтора кондиционера, блок управления отопителем, реле вентилятора системы охлаждения, режим рециркуляции, электропривод зеркал
18 7,5A Дневные ходовые огни
19 7,5A Лампы заднего хода, реле ламп заднего хода (A/T)
20 7,5A Дневные ходовые огни
21 10A Правая фара (ближний свет)
22 10A Левая фара (ближний свет)
23 10A Блок управления подушками безопасности (SRS)
24 7,5A Реле стеклоподъемников
25 7,5A Комбинация приборов, блок кузовной электроники (Integrated Control Unit), индикатор ABS, индикатор включения передач, часы (’98-’01), индикатор круиз-контроля, блокировка селектора коробки передач (A/T), блок управления центральным замком, индикатор подушек безопасности
26 20A Стеклоочиститель и омыватель, блок кузовной электроники (Integrated Control Unit)
27 10A Передняя розетка (прикуриватель), задняя розетка
28 10A Аудиосистема
29 7,5A Задняя противотуманная фара
30 7,5A Комбинация приборов, блок кузовной электроники (Integrated Control Unit), индикатор включения передач, аудиосистема, часы, индикатор круиз-контроля, подсветка панели приборов, подсветка комбинации приборов, индикатор аварийной сигнализации, блок управления отопителем, блок управления стеклоподъемниками (’99-’01)
31 7,5A Блок управления двигателем (ECM (’98-’01: M/T)), блок управления силовым агрегатом (PCM (A/T)), главное реле блока управления двигателем (PGM-FI Main), блок кузовной электроники (Integrated Control Unit)
32 7,5A Габаритный свет, освещение номерного знака, разъём прицепа
33 7,5А Подсветка замка зажигания, блокировка селектора коробки передач, блокировка ключа
Реле
R1 Обогрев заднего стекла
R2 Стеклоподъемники
R3 Аварийная сигнализация и указатели поворота

Остальные предохранители – запасные.

За работу прикуривателей отвечают предохранители под номерами 6 и 27.

Блоки под капотом

Под капотом, в моторном отсеке Honda CR-V 1, находится 2 блока: основной блок предохранителей и реле (1) и блок предохранителей АБС (2).

Блоки под капотом

Блок предохранителей и реле

Фото – пример

Фото блока под капотом срв 1

Схема с крышки блока

Схема с крышки блока

Схема

Схема блока под капотом

Обозначение

1 100А Аккумуляторная батарея (BATTERY);
2 15А Звуковой сигнал и сигналы торможения (HORN STOP);
3 10А Аварийная сигнализация (HAZARD);
4 30А Свет фар (HEAD LIGHT);
5 Резерв
6 40А Реле стартера и цепи выключателя зажигания (IG1);
7 40А Электрические стеклоподъёмники (POWER WINDOW);
8 7,5А Освещения салона (INTERIOR LIGHT);
9 15А ЭБУ системы управления двигателем (FI Е/М);
10 7,5А Фонарь заднего хода (BACK UP);
11 20А Нагревательный элемент заднего стекла (RR DEFROSTER);
12 20А Центральный замок и электропривода вентиляционного люка (DR LOCK UNIT. ROOF);
13 10А Электро вентилятор радиатора кондиционера;
14 40А Электро вентилятор отопителя;
15 20А Электро вентилятор системы охлаждения двигателя (COOLING FAN);
16 Реле включения (HEATER MOTOR RELAY);
17 40А Мотор отопителя (HEATER MOTOR);
18 Реле включения электро вентилятора системы охлаждения двигателя (COOLING FAN RELAY);
19 Реле включения климатической установки (MG. CLUTCH RELAY);
20 Реле включения электро вентилятора радиатора кондиционера (CONDENSER FAN RELAY)

Блок предохранителей АБС

Схема

Схема блока АБС

Назначение

  1. Реле включения насоса АБС (PUMP MOTOR RELAY);
  2. 7,5А Электронасос АБС (MTR CHECK);
  3. 20А Электрооборудование АБС (ABS+B);
  4. 40А Мотор электронасоса АБС (PUMP MOTOR)
